Introduzione
La deposizione chimica da vapore (CVD) è una delle tecnologie di produzione più cruciali nelle moderne industrie high-tech, in particolare nella fabbricazione di semiconduttori, nella produzione fotovoltaica, nella produzione di LED e nell’ingegneria dei materiali avanzati. Con il continuo ridimensionamento delle geometrie dei dispositivi e l’inasprimento dei requisiti di processo, la domanda di sistemi di erogazione di gas ad altissima purezza (UHP) è cresciuta in modo significativo. Anche livelli minimi di contaminazione nei gas di processo possono causare difetti, una resa ridotta, una scarsa qualità del film e guasti alle apparecchiature.

I sistemi di erogazione dei precursori gassosi per CVD svolgono un ruolo centrale nel garantire il trasporto stabile, sicuro e privo di contaminazioni dei gas speciali e dei vapori chimici dai contenitori di stoccaggio alle camere di processo. Questi sistemi sono progettati specificamente per mantenere la purezza del gas, un controllo preciso della portata e l’uniformità del processo in condizioni operative impegnative.

Questo articolo approfondisce i principi di progettazione, i componenti chiave, la scelta dei materiali, le strategie di controllo della contaminazione e le innovazioni tecnologiche alla base dei sistemi di erogazione dei precursori gassosi CVD ad alte prestazioni per applicazioni ultra-pure.

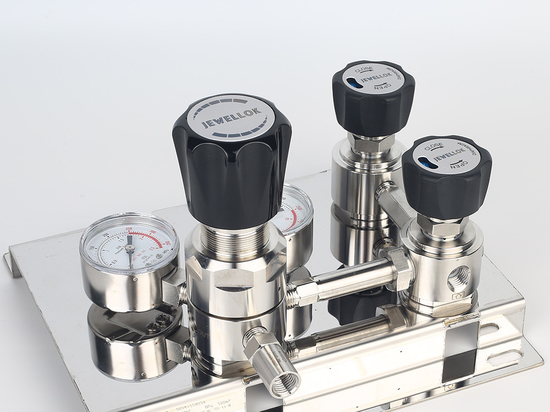

Regolatore di flusso e valvole per gas argon
Regolatore di flusso e valvole per gas argon
Comprendere i sistemi di erogazione dei precursori gassosi per CVD
Un sistema di erogazione dei precursori gassosi per CVD è una soluzione integrata per la gestione dei fluidi progettata per immagazzinare, vaporizzare, regolare, purificare e trasportare in sicurezza gas reattivi o ad alta purezza utilizzati durante i processi CVD. Questi gas possono includere silano (SiH₄), ammoniaca (NH₃), esafluoruro di tungsteno (WF₆), diclorosilano (DCS), ortosilicato di tetraetile (TEOS) e vari precursori metallo-organici.

L’obiettivo principale del sistema è quello di convogliare il gas precursore nella camera di deposizione garantendo:

Pressione e portata stabili
Livelli di purezza estremamente elevati
Generazione minima di particelle
Controllo accurato della temperatura
Massima sicurezza di processo
Elevata ripetibilità e affidabilità
Nella produzione avanzata di semiconduttori, dove i nodi di processo sono inferiori a 5 nm, anche livelli di contaminazione inferiori al ppb (parti per miliardo) possono influire in modo significativo sulla resa dei wafer. Pertanto, ogni componente all’interno del sistema di erogazione del gas deve essere ottimizzato per garantire prestazioni di estrema purezza.

Importanza dell’altissima purezza nei processi CVD
La gestione dei gas ad altissima purezza è essenziale poiché contaminanti quali umidità, ossigeno, idrocarburi, particelle e ioni metallici possono influire negativamente sulla qualità della deposizione dei film sottili. Tra i problemi comuni causati dalla contaminazione figurano:

Difetti del film e fori
Scarsa adesione
Spessore non uniforme del film
Aumento della resistenza elettrica
Riduzione dell’affidabilità del dispositivo
Contaminazione da particelle sui wafer
Ad esempio, la contaminazione da ossigeno durante la deposizione del tungsteno può alterare la resistività del film, mentre la contaminazione da umidità nella deposizione del nitruro di silicio può causare reazioni chimiche indesiderate.

Di conseguenza, i sistemi di erogazione dei gas CVD sono progettati per mantenere livelli di contaminazione estremamente bassi lungo l’intero percorso del gas. Ciò richiede un’attenta valutazione dei materiali, della finitura superficiale, della tecnologia di sigillatura, della qualità delle saldature e della pulizia del sistema.

Componenti chiave di un sistema di erogazione dei gas CVD ad alte prestazioni

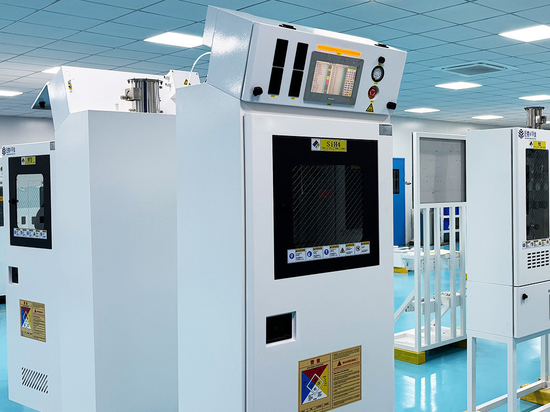

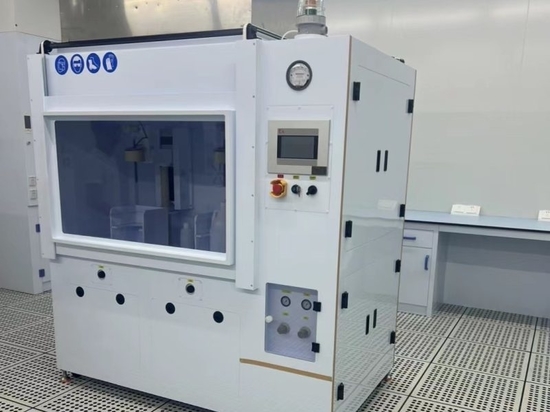

1. Armadi per gas
Gli armadi per gas fungono da involucro principale per le bombole di gas pericolosi o speciali. Negli impianti di produzione di semiconduttori, gli armadi per gas sono progettati per garantire:

Contenimento delle perdite
Funzioni di spegnimento automatico
Controllo della ventilazione e dello scarico
Integrazione del rilevamento dei gas
Compatibilità con i sistemi antincendio
Sostituzione sicura delle bombole
Gli armadi per gas ad alte prestazioni sono tipicamente realizzati in acciaio inossidabile elettrolucidato per ridurre al minimo la generazione di particelle e la corrosione.

Per i gas tossici o piroforici, vengono comunemente utilizzati armadi per gas completamente automatizzati dotati di controllori logici programmabili (PLC) e funzionalità di monitoraggio remoto.

2. Regolatori di pressione
I regolatori di pressione riducono l’elevata pressione delle bombole ai livelli di pressione di esercizio stabili richiesti dall’apparecchiatura di processo. Nelle applicazioni ultra-pure, i regolatori devono garantire:

Volume morto interno minimo
Eccellente stabilità della pressione
Bassa generazione di particelle
Resistenza alla corrosione
Elevata tenuta contro le perdite
I regolatori con tenuta a membrana realizzati in acciaio inossidabile 316L VAR sono ampiamente utilizzati grazie alle loro prestazioni superiori in termini di purezza e resistenza alla corrosione.

Anche la rugosità superficiale è fondamentale. Le superfici interne elettrolucidate con valori Ra inferiori a 10 µin contribuiscono a ridurre l’intrappolamento di particelle e a migliorare la pulibilità.

3. Valvole ad altissima purezza
Le valvole sono tra i componenti più importanti in un sistema di erogazione di gas CVD. Le valvole a membrana UHP sono progettate specificamente per eliminare lo spazio morto e ridurre al minimo i rischi di contaminazione.

Le caratteristiche principali includono:

Tenuta metallo su metallo
Basso volume interno
Compatibilità con saldature orbitali
Elevata durata
Eccellente tenuta
Materiali della membrana resistenti alla corrosione
A seconda dei requisiti di processo, è possibile integrare valvole manuali, pneumatiche e completamente automatizzate.

Negli stabilimenti di produzione avanzati, i collettori di valvole automatizzati sono spesso controllati tramite sistemi centralizzati di gestione dei gas per migliorare l’efficienza operativa e la sicurezza.

4. Regolatori di flusso massico (MFC)
I regolatori di flusso massico regolano con precisione le portate dei gas in entrata nella camera di deposizione. Un flusso di gas accurato è essenziale per ottenere uno spessore del film costante e l’uniformità della deposizione.

Le moderne tecnologie MFC offrono:

Elevata precisione di flusso
Tempi di risposta rapidi
Protocolli di comunicazione digitale
Calibrazione multigas
Funzionalità di autodiagnostica
Gli MFC ad alta purezza sono progettati con superfici a contatto con il gas resistenti alla corrosione e materiali a basso degassamento per mantenere l’integrità del gas.

5. Sistemi di vaporizzazione
Molti precursori CVD sono conservati in forma liquida e richiedono la vaporizzazione prima di essere convogliati nella camera di processo. I sistemi di vaporizzazione garantiscono una generazione di gas stabile e controllata.

Tra gli aspetti critici da considerare figurano:

Riscaldamento uniforme
Stabilità della temperatura
Prevenzione della condensazione dei precursori
Controllo accurato della pressione di vapore
Spesso si ricorre a linee riscaldate e regolatori riscaldati per prevenire la condensazione durante il trasporto del gas.

I sistemi avanzati di erogazione del vapore possono includere la tecnologia di iniezione diretta del liquido (DLI) per migliorare l’utilizzo dei precursori e la ripetibilità del processo.

6. Depuratori e filtri per gas
I depuratori di gas rimuovono tracce di contaminanti quali ossigeno, umidità, idrocarburi e particelle dal flusso di gas.

Le tecnologie di depurazione più comuni includono:

Depuratori a getter
Trappole per l’umidità
Filtri antiparticolato
Sistemi di adsorbimento chimico
I filtri al punto di utilizzo con capacità di filtrazione sub-micronica aiutano a proteggere le apparecchiature di processo sensibili dalla contaminazione da particelle.

Negli ambienti ad altissima purezza, l’efficienza di filtrazione raggiunge spesso 0,003 micron o meno.

Scelta dei materiali per i sistemi di gas ultrapuri
La compatibilità dei materiali è un fattore critico nella progettazione dei sistemi di erogazione dei gas CVD. Una scelta errata dei materiali può causare corrosione, degassamento, rilascio di particelle e contaminazione.

Acciaio inossidabile 316L
L’acciaio inossidabile 316L è il materiale standard del settore per i sistemi di gas UHP grazie alle sue caratteristiche:

Eccellente resistenza alla corrosione
Elevata resistenza meccanica
Basso contenuto di zolfo
Buona saldabilità
Compatibilità con l’elettrolucidatura
L’acciaio inossidabile 316L rifuso ad arco sotto vuoto (VAR) è preferito per le applicazioni nel settore dei semiconduttori grazie alla sua maggiore purezza e alla consistenza microstrutturale.

Elettrolucidatura superficiale
L’elettrolucidatura migliora la levigatezza superficiale e la resistenza alla corrosione, riducendo al contempo l’adesione delle particelle.

I vantaggi includono:

Riduzione della rugosità superficiale
Migliore pulibilità
Minore rischio di contaminazione
Maggiore resistenza alla corrosione
La maggior parte dei tubi per semiconduttori presenta una rugosità superficiale interna inferiore a 10 micropollici Ra.

Tecnologia di tenuta metallica
Le guarnizioni in elastomero possono rilasciare gas e assorbire umidità, rendendole meno adatte ad applicazioni critiche in ambiente ultrapuro.

I raccordi con tenuta a faccia in metallo sono ampiamente adottati perché garantiscono:

Integrità alle perdite di elio
Resistenza alle alte temperature
Bassi tassi di permeazione
Perdite virtuali minime
I raccordi con tenuta a faccia compatibili con VCR sono comunemente utilizzati in tutta l’infrastruttura di distribuzione dei gas per semiconduttori.

Strategie di controllo della contaminazione
Il mantenimento di una purezza ultraelevata richiede un rigoroso controllo della contaminazione durante tutte le fasi di produzione, installazione e funzionamento.

Assemblaggio in camera bianca
I componenti per l’erogazione dei gas vengono tipicamente assemblati in ambienti di camera bianca di Classe 4 o Classe 5 secondo la norma ISO per ridurre al minimo la contaminazione da particelle.

I tecnici seguono rigorose procedure di pulizia, tra cui:

Pulizia ad ultrasuoni
Risciacquo con acqua deionizzata
Asciugatura con azoto
Confezionamento in doppio sacchetto
Saldatura orbitale
La saldatura orbitale garantisce una qualità di saldatura altamente uniforme con un rischio minimo di contaminazione.

I vantaggi includono:

Superfici interne di saldatura lisce
Ridotta generazione di particelle
Elevata ripetibilità
Migliore tenuta contro le perdite
Spesso viene eseguita un’ispezione con boroscopio per verificare la qualità della saldatura.

Prove di tenuta con elio
Le prove di tenuta con spettrometro di massa a elio garantiscono l’integrità del sistema a tassi di perdita estremamente bassi.

Gli standard tipici del settore dei semiconduttori richiedono tassi di perdita inferiori a:

1 × 10^-9 atm·cc/sec di elio
Le prove di tenuta sono essenziali per prevenire la contaminazione atmosferica e la fuoriuscita di gas pericolosi.

Automazione e monitoraggio intelligente
I moderni sistemi di erogazione dei gas CVD integrano sempre più spesso l’automazione e le tecnologie dell’Industria 4.0.

Le principali funzionalità intelligenti includono:

Monitoraggio dei gas in tempo reale
Manutenzione predittiva
Sequenziamento automatizzato delle valvole
Diagnostica remota
Integrazione PLC
Connettività SCADA
I sensori monitorano continuamente:

Pressione
Portata
Temperatura
Livelli di umidità
Concentrazione di gas
I sistemi di allarme automatizzati sono in grado di isolare immediatamente le linee di alimentazione del gas qualora vengano rilevate condizioni anomale.

Queste funzionalità di monitoraggio intelligente migliorano significativamente l’affidabilità del processo e riducono i tempi di inattività.

Considerazioni sulla sicurezza nella gestione dei gas CVD
Molti gas precursori CVD sono pericolosi, tossici, piroforici o corrosivi. Pertanto, la sicurezza è una priorità fondamentale nella progettazione dei sistemi.

Tra le caratteristiche di sicurezza più importanti figurano:

Rilevatori di fughe di gas
Valvole di intercettazione automatiche
Sistemi di scarico di emergenza
Sensori di portata eccessiva
Dispositivi di scarico della pressione
Monitoraggio della ventilazione
La conformità agli standard internazionali, quali i requisiti SEMI, CE e ISO, è essenziale per gli impianti di produzione di semiconduttori.

Inoltre, un’adeguata formazione degli operatori e programmi di manutenzione preventiva sono fondamentali per un funzionamento sicuro a lungo termine.

Tendenze emergenti nella tecnologia di erogazione dei gas CVD
Man mano che la produzione di semiconduttori avanza verso nodi più piccoli e architetture dei dispositivi più complesse, le tecnologie di erogazione dei gas CVD continuano ad evolversi.

Compatibilità con materiali avanzati
Le nuove composizioni chimiche dei precursori richiedono una maggiore compatibilità dei materiali con gas altamente reattivi e composti metallo-organici.

I produttori stanno sviluppando rivestimenti specializzati e leghe resistenti alla corrosione per prolungare la durata dei componenti.

Miniaturizzazione e progettazione modulare
I pannelli modulari compatti per gas riducono lo spazio di installazione, migliorando al contempo la manutenibilità e la scalabilità.

I sistemi modulari offrono:

Manutenzione più rapida
Aggiornamenti semplificati
Maggiore standardizzazione
Tempi di inattività ridotti
Ottimizzazione dei processi basata sull’intelligenza artificiale
L’intelligenza artificiale e l’apprendimento automatico stanno iniziando a svolgere un ruolo nella manutenzione predittiva dei sistemi e nell’ottimizzazione dei processi.

L’analisi basata sull’intelligenza artificiale è in grado di identificare:

Il degrado precoce dei componenti
Le tendenze di instabilità del flusso
I potenziali rischi di contaminazione
Le condizioni di deriva del processo
Queste tecnologie aiutano gli stabilimenti di produzione a raggiungere una maggiore operatività e una migliore efficienza produttiva.

Produzione sostenibile
L’efficienza energetica e la sostenibilità ambientale stanno diventando sempre più importanti.

I moderni sistemi di erogazione del gas mirano a ridurre:

Il consumo di gas
Il consumo energetico
Le emissioni pericolose
La produzione di rifiuti
Una maggiore efficienza nell’utilizzo dei gas non solo riduce i costi operativi, ma sostiene anche gli obiettivi di conformità ambientale.

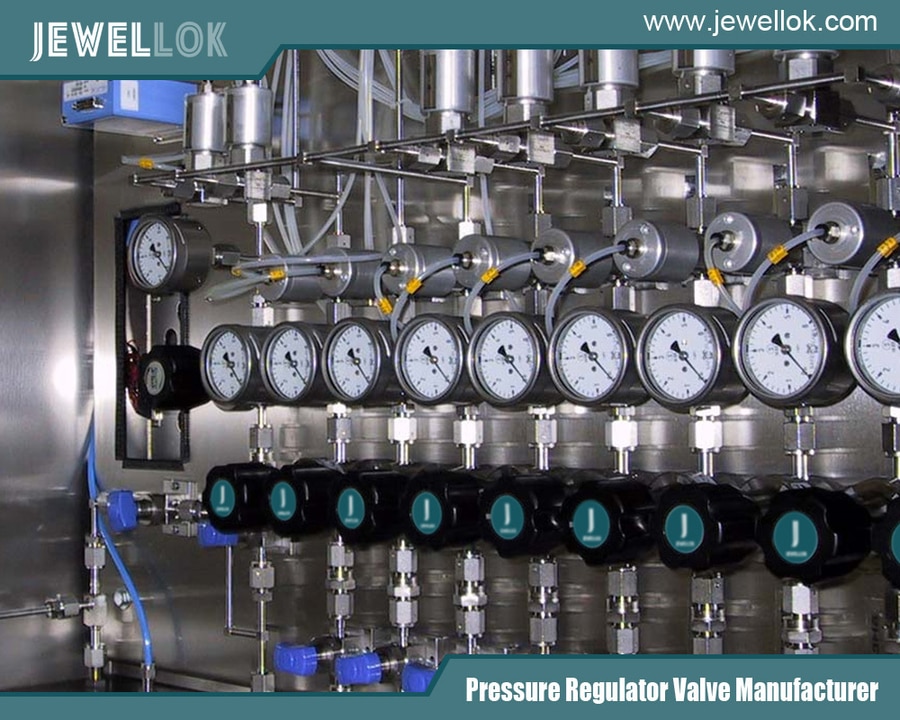

Applicazione di regolatori di pressione per gas ad altissima purezza
Applicazione di regolatori di pressione per gas ad altissima purezza
Conclusione
I sistemi di erogazione di precursori gassosi CVD ad alte prestazioni sono essenziali per ottenere processi affidabili e privi di contaminazioni nelle applicazioni di produzione avanzata e nel settore dei semiconduttori ultrapuri. Man mano che le geometrie dei dispositivi si riducono e la complessità dei processi aumenta, l’importanza della gestione precisa dei gas continua a crescere.

Dai regolatori per gas ad altissima purezza e dalle valvole a membrana all’automazione intelligente e alle tecnologie avanzate di purificazione, ogni componente all’interno del sistema di erogazione del gas contribuisce alla stabilità del processo, alla sicurezza e alla resa produttiva.

Grazie alla combinazione di una selezione di materiali di qualità superiore, un controllo avanzato della contaminazione, un’ingegneria di precisione e funzionalità di monitoraggio intelligenti, i moderni sistemi di erogazione dei gas CVD offrono le prestazioni richieste per la produzione di semiconduttori di nuova generazione.

Mentre il settore continua a evolversi verso nodi sempre più piccoli, standard di purezza più elevati e metodi di produzione più sostenibili, le tecnologie innovative di erogazione dei gas rimarranno un fondamento fondamentale per il successo futuro della produzione.

Per ulteriori informazioni sui sistemi di erogazione di precursori gassosi CVD ad alte prestazioni per applicazioni ultra-pure, potete visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
