La moderna produzione di semiconduttori si basa su sistemi altamente controllati di erogazione, purificazione, abbattimento e monitoraggio dei gas, al fine di mantenere l’integrità delle camere bianche e la resa dei processi.

L’industria dei semiconduttori opera all’avanguardia della produzione di precisione, dove le strutture dei dispositivi su scala nanometrica richiedono ambienti eccezionalmente puliti e condizioni di processo rigorosamente controllate. Nelle moderne camere bianche e negli impianti di produzione di wafer, i gas sono indispensabili per la deposizione, l’incisione, la pulizia, il drogaggio e il controllo ambientale. Tuttavia, questi gas possono anche introdurre contaminanti, creare rischi per la sicurezza e generare flussi di scarico nocivi. Di conseguenza, le tecnologie di trattamento dei gas sono diventate una componente fondamentale dell’infrastruttura dei semiconduttori.

Questo articolo esamina i principi tecnici, l’architettura dei sistemi e le tendenze emergenti nelle tecnologie di trattamento dei gas per camere bianche e stabilimenti di produzione di semiconduttori. Si concentra sui sistemi di purificazione, distribuzione, trattamento dei gas di scarico, monitoraggio e sicurezza che supportano la produzione avanzata di semiconduttori.

Il ruolo dei gas nella produzione di semiconduttori
I processi di produzione dei semiconduttori si avvalgono di un’ampia varietà di gas speciali. Esempi comuni includono:

Gas di deposizione

Silano (SiH₄), ammoniaca (NH₃), esafluoruro di tungsteno (WF₆).

Gas di incisione

Cloro (Cl₂), bromuro di idrogeno (HBr), esafluoruro di zolfo (SF₆), fluorocarburi.

Gas vettori inerti

Azoto (N₂), argon (Ar), elio (He).

Gas di pulizia

Fluoruro di idrogeno (HF), ozono (O₃) e sostanze chimiche correlate.

I requisiti di purezza per questi gas sono estremamente rigorosi. La presenza di contaminanti a livelli di parti per miliardo (ppb) o addirittura di parti per trilione (ppt) può causare difetti nei wafer, ridurre la resa e compromettere l’affidabilità dei dispositivi. Pertanto, i sistemi di trattamento dei gas devono garantire contemporaneamente purezza, sicurezza, conformità ambientale e stabilità di processo.

Sistemi di purificazione dei gas
Requisiti di purezza ultraelevata
La purificazione dei gas nelle camere bianche inizia con la fornitura di gas sfuso e prosegue attraverso la rete di distribuzione fino al punto di utilizzo. I produttori di semiconduttori richiedono in genere gas con livelli di impurità inferiori a 1 ppb per umidità, ossigeno, idrocarburi e particelle.

Per soddisfare queste specifiche, gli stabilimenti di produzione utilizzano più fasi di purificazione.

Tecnologie di purificazione
Purificatori a getter

I materiali metallici reattivi legano chimicamente le impurità quali ossigeno, umidità e composti di carbonio. I getter sono ampiamente utilizzati per la purificazione di azoto, argon e idrogeno.

Purificatori ad adsorbimento

I setacci molecolari, l’allumina attivata e altri materiali porosi rimuovono il vapore acqueo e le tracce di contaminanti tramite adsorbimento fisico.

Purificatori catalitici

I catalizzatori favoriscono reazioni che convertono le impurità in composti rimovibili. Ad esempio, l’ossigeno può essere convertito in acqua e successivamente rimosso tramite adsorbimento.

Filtri antiparticolato

I filtri submicronici e ultrafini catturano la contaminazione particellare generata durante la gestione e la distribuzione dei gas.

Un tipico processo di purificazione dei gas può combinare diverse di queste tecnologie per raggiungere il livello di purezza richiesto.

Distribuzione dei gas nelle camere bianche
Scelta dei materiali
I sistemi di distribuzione dei gas per gli impianti di semiconduttori sono realizzati con materiali che riducono al minimo la contaminazione e la corrosione. L’acciaio inossidabile elettrolucidato (comunemente 316L) è ampiamente utilizzato perché offre:

Bassa rugosità superficiale
Eccellente resistenza alla corrosione
Ridotta generazione di particelle
Compatibilità con gas ad alta purezza
Preparazione delle superfici e saldatura orbitale
La finitura delle superfici interne è fondamentale. L’elettrolucidatura riduce i difetti microscopici in cui potrebbero accumularsi contaminanti. La saldatura orbitale è preferita per l’unione dei tubi poiché produce saldature altamente uniformi e prive di contaminanti.

Regolazione della pressione e controllo della portata

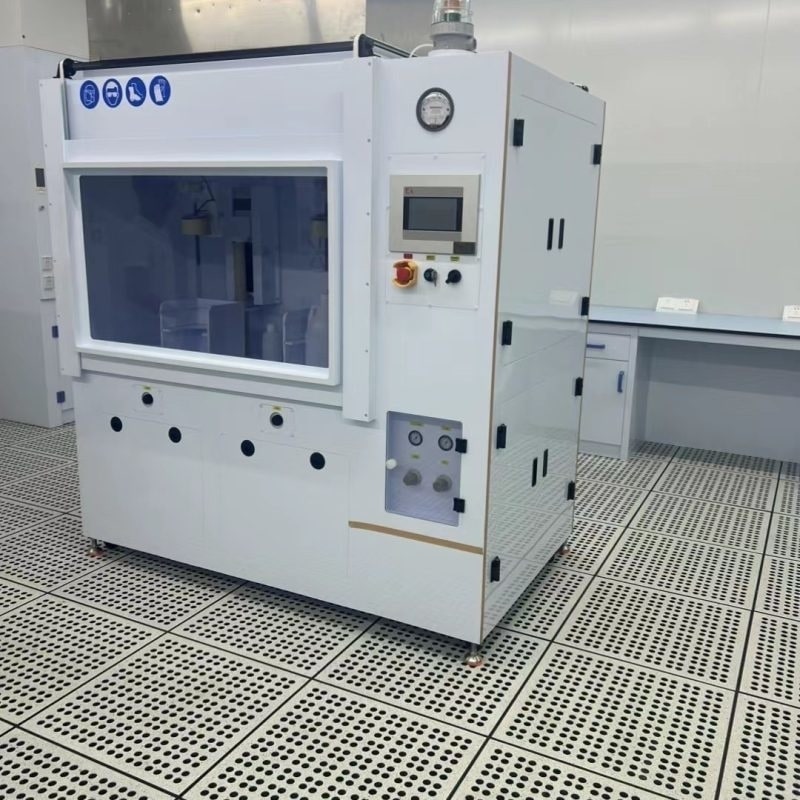

Le apparecchiature per semiconduttori richiedono un'erogazione stabile del gas a pressioni e portate controllate con precisione. Armadi per gas, quadri di valvole e regolatori di portata massica (MFC) sono integrati nella rete di distribuzione per garantire un controllo accurato del processo, mantenendo al contempo il contenimento e la sicurezza.

Tecnologie di abbattimento dei gas di scarico
I gas di processo che escono dagli strumenti per semiconduttori contengono spesso componenti tossici, corrosivi, piroforici o gas serra. Il rilascio diretto nell’atmosfera è inaccettabile. I sistemi di trattamento dei gas di scarico, comunemente chiamati sistemi di abbattimento o scrubber, sono quindi essenziali.

Scrubber a umido
Gli scrubber a umido sono comunemente utilizzati per neutralizzare i gas acidi e i contaminanti solubili nei flussi di gas di scarico dei semiconduttori.

Gli scrubber a umido utilizzano assorbenti liquidi per rimuovere gas solubili e particolato. Sono efficaci nel trattamento di gas acidi quali HF, HCl e SO₂. Il processo prevede tipicamente:

Il contatto dei gas di scarico con un liquido di lavaggio.
L’assorbimento o la neutralizzazione degli inquinanti.
La separazione delle goccioline dal flusso di gas depurato.
Il trattamento o il riciclaggio della soluzione di lavaggio esaurita.
Gli scrubber a umido offrono un’elevata efficienza di rimozione, ma richiedono infrastrutture per il trattamento delle acque e un’attenta gestione dei flussi di rifiuti secondari.

Scrubber a secco
Gli scrubber a secco utilizzano materiali sorbenti solidi per catturare gli inquinanti. Sono comunemente impiegati per portate ridotte e in applicazioni in cui è importante ridurre al minimo i rifiuti liquidi. Le cartucce sorbenti devono essere sostituite periodicamente quando esaurite.

Ossidazione termica
Gli ossidatori termici distruggono i gas combustibili e pericolosi mediante ossidazione ad alta temperatura. Sono spesso utilizzati per gas piroforici come il silano e le miscele contenenti idrogeno. I prodotti ossidati vengono poi ulteriormente trattati per rimuovere particolato e gas acidi.

Abbattimento al plasma
I sistemi di abbattimento al plasma utilizzano plasma ad alta energia per dissociare molecole stabili, compresi i composti perfluorurati (PFC). Questo approccio sta assumendo sempre maggiore importanza poiché molti gas fluorurati utilizzati nell’incisione dei semiconduttori presentano un potenziale di riscaldamento globale estremamente elevato.

Trattamento delle emissioni di gas serra
La produzione di semiconduttori è una fonte significativa di gas serra fluorurati, tra cui CF₄, C₂F₆ e NF₃. Questi composti sono chimicamente stabili e difficili da distruggere.

I moderni stabilimenti di produzione impiegano sistemi di abbattimento specializzati che combinano tecnologie al plasma, di combustione e di lavaggio per ottenere un’elevata efficienza di distruzione e rimozione (DRE). Le pressioni normative e gli obiettivi aziendali di sostenibilità stanno stimolando continui investimenti in soluzioni avanzate per il trattamento dei gas a effetto serra.

Rilevamento e monitoraggio dei gas
Il monitoraggio continuo è essenziale sia per la qualità del processo che per la sicurezza del personale.

Monitoraggio della contaminazione
Gli analizzatori di impurità in tracce misurano umidità, ossigeno, idrocarburi e particelle nei flussi di gas ad altissima purezza. Il monitoraggio online consente il rilevamento rapido di eventi di contaminazione prima che questi influenzino la produzione.

Monitoraggio della sicurezza
Rilevatori di gas tossici, sensori di gas combustibili e monitor di carenza di ossigeno sono installati in tutte le aree di stoccaggio e distribuzione del gas. Questi sistemi sono in genere integrati con i controlli di sicurezza dell’impianto per attivare allarmi, ventilazione e procedure di arresto automatico.

Integrazione dei dati
I moderni impianti di semiconduttori utilizzano sempre più spesso piattaforme di monitoraggio centralizzate che raccolgono dati in tempo reale da analizzatori di gas, scrubber e strumenti di processo. Analisi avanzate consentono di identificare tendenze, prevedere le esigenze di manutenzione e ottimizzare le prestazioni del sistema.

Gestione dell’aria nelle camere bianche
Sebbene il trattamento dei gas di processo sia fondamentale, è necessario mantenere anche la qualità dell’aria nelle camere bianche.

Filtrazione HEPA e ULPA
I filtri HEPA (High-Efficiency Particulate Air) e ULPA (Ultra-Low Penetration Air) rimuovono le particelle sospese nell’aria ricircolata all’interno delle camere bianche. Le camere bianche per semiconduttori operano spesso secondo la classe ISO 3 o superiore, il che richiede concentrazioni di particelle estremamente basse.

Filtrazione chimica
I contaminanti molecolari possono essere dannosi tanto quanto le particelle. I sistemi di filtrazione chimica rimuovono acidi, basi e composti organici presenti nell’aria che potrebbero influire su processi sensibili come la fotolitografia.

Controllo del flusso d’aria
Il flusso d’aria laminare, i differenziali di pressione e i sistemi di ventilazione progettati con cura contribuiscono a prevenire la contaminazione incrociata tra le aree di processo e a mantenere la classificazione della camera bianca.

Considerazioni sulla sicurezza
I sistemi di trattamento dei gas negli impianti per semiconduttori devono affrontare molteplici rischi per la sicurezza:

Gas piroforici

Il silano e gas simili possono incendiarsi spontaneamente a contatto con l’aria.

Gas tossici

L’arsina, la fosfina, il cloro e il fluoruro di idrogeno comportano gravi rischi per la salute.

Gas corrosivi

Molti gas di processo possono danneggiare le apparecchiature e le infrastrutture se non adeguatamente contenuti.

I controlli tecnici comprendono armadi per gas con valvole di intercettazione automatiche, involucri con aspirazione, sistemi di rilevamento delle perdite, ventilazione di emergenza e interblocchi di sicurezza ridondanti. Altrettanto importanti sono la formazione del personale e procedure operative rigorose.

Tendenze emergenti
Digitalizzazione e manutenzione predittiva
Le tecnologie dell’IoT industriale vengono applicate ai sistemi di trattamento dei gas. I sensori monitorano continuamente la portata, la pressione, la temperatura e i livelli di contaminanti. Gli algoritmi di apprendimento automatico sono in grado di prevedere la saturazione dei filtri, le esigenze di manutenzione degli scrubber e i potenziali guasti del sistema prima che si verifichino.

Efficienza energetica e delle risorse
Gli stabilimenti di produzione di semiconduttori consumano grandi quantità di energia, acqua e sostanze chimiche speciali. Le nuove tecnologie di trattamento dei gas mirano a ridurre i costi operativi e l’impatto ambientale attraverso:

Sistemi di filtrazione a bassa caduta di pressione
Adsorbenti rigenerabili
Riciclaggio dell’acqua negli scrubber a umido
Recupero di calore dalle unità di abbattimento termico
Materiali avanzati
Prosegue la ricerca su nuovi sorbenti, catalizzatori e materiali resistenti alla corrosione in grado di migliorare l’efficienza di rimozione e prolungare la durata delle apparecchiature negli ambienti difficili dei semiconduttori.

Regolatore speciale a due stadi in acciaio inossidabile per gas ad alta purezza
Regolatore speciale a due stadi in acciaio inossidabile per gas ad alta purezza
Conclusione
La tecnologia di trattamento dei gas è un elemento fondamentale delle moderne infrastrutture delle camere bianche e della produzione di semiconduttori. La combinazione di erogazione di gas ad altissima purezza, sistemi di distribuzione sofisticati, abbattimento avanzato dei gas di scarico, monitoraggio completo e rigorosi controlli di sicurezza consente la produzione di dispositivi a semiconduttori sempre più complessi.

Man mano che le geometrie di processo continuano a ridursi e le normative ambientali diventano più severe, le esigenze relative ai sistemi di trattamento dei gas non potranno che aumentare. Gli sviluppi futuri si concentreranno probabilmente su standard di purezza più elevati, una maggiore riduzione dei gas serra, una maggiore automazione e una maggiore efficienza delle risorse. Per i produttori di semiconduttori, l’investimento in tecnologie avanzate di trattamento dei gas non è solo un requisito di conformità, ma una necessità strategica per ottenere un’elevata resa, affidabilità operativa e crescita sostenibile.
