Valvole a membrana ad altissima purezza per applicazioni di erogazione di gas nel settore dei semiconduttori

{{{sourceTextContent.subTitle}}}

Valvole a membrana ad altissima purezza per applicazioni di erogazione di gas nel settore dei semiconduttori

{{{sourceTextContent.description}}}

L'industria dei semiconduttori si avvale di ambienti di processo estremamente precisi e privi di contaminazioni per la produzione di circuiti integrati avanzati, microprocessori, chip di memoria e tecnologie di visualizzazione. Man mano che i dispositivi a semiconduttori continuano a ridursi fino a raggiungere geometrie su scala nanometrica, i limiti di tolleranza per le impurità nei gas di processo sono diventati sempre più rigorosi. Anche livelli microscopici di contaminazione possono influire negativamente sulla resa dei wafer, sull’affidabilità dei dispositivi e sull’efficienza produttiva complessiva.

Uno dei componenti più critici nei sistemi di erogazione dei gas per semiconduttori è la valvola a membrana ad altissima purezza (UHP). Queste valvole specializzate sono progettate per controllare il flusso di gas altamente puri, corrosivi, tossici e reattivi utilizzati in tutti i processi di produzione dei semiconduttori, quali la deposizione chimica da vapore (CVD), la deposizione a strato atomico (ALD), l’incisione, l’impianto ionico e la litografia.

A differenza delle valvole industriali convenzionali, le valvole a membrana UHP sono progettate specificamente per applicazioni sensibili alla contaminazione. La finitura della superficie interna, la tecnologia di tenuta, l’eliminazione degli spazi morti e la scelta dei materiali svolgono tutti un ruolo fondamentale nel mantenimento della purezza del gas e della stabilità del processo.

Questo articolo approfondisce i principi di funzionamento, la progettazione strutturale, le considerazioni sui materiali, i requisiti prestazionali e le applicazioni chiave delle valvole a membrana ad altissima purezza nei sistemi di erogazione dei gas per i semiconduttori.

L’importanza della purezza dei gas nella produzione di semiconduttori
I processi di fabbricazione dei semiconduttori richiedono ambienti ultra-puliti in cui i gas devono mantenere livelli di purezza compresi tra il 99,999% (5N) e il 99,9999999% (9N) o superiori. I gas di processo più comuni includono:

Silano (SiH₄)
Ammoniaca (NH₃)
Idrogeno (H₂)
Azoto (N₂)
Argon (Ar)
Cloro (Cl₂)
Acido cloridrico (HCl)
Esafluoruro di tungsteno (WF₆)
Gas fluorurati
Gas precursori speciali
Questi gas vengono erogati attraverso sistemi di distribuzione altamente controllati che includono regolatori, tubazioni, filtri, collettori, regolatori di portata massica e valvole a membrana.

Qualsiasi contaminazione introdotta dal sistema di erogazione del gas può causare:

Difetti dei wafer
Generazione di particelle
Incoerenze nel film sottile
Riduzione della resa dei chip
Corrosione delle apparecchiature
Instabilità del processo
Aumento dei costi di manutenzione
Di conseguenza, ogni componente all’interno della linea di erogazione del gas deve soddisfare rigorosi standard di purezza ultraelevata, in particolare le valvole a membrana che controllano direttamente l’isolamento del gas e la regolazione del flusso.

Che cos’è una valvola a membrana ad altissima purezza?
Una valvola a membrana ad altissima purezza è una valvola di intercettazione specializzata che utilizza una membrana metallica flessibile per isolare il fluido di processo dal meccanismo di azionamento. La membrana funge da elemento di tenuta primario, impedendo la contaminazione proveniente dall’ambiente esterno e garantendo al contempo un controllo del gas a tenuta stagna.

Queste valvole sono comunemente utilizzate negli armadi per gas dei semiconduttori, nelle scatole di distribuzione delle valvole (VMB), nei sistemi di distribuzione di gas sfusi e nei pannelli di gas degli strumenti di processo.

La valvola è tipicamente costituita da:

Corpo valvola
Membrana metallica
Gruppo di sede
Stelo e attuatore
Attuatore pneumatico o manuale
Attacchi per gas ad alta purezza
La membrana separa il percorso del flusso a contatto con il fluido dai componenti operativi, riducendo al minimo la generazione di particelle ed eliminando potenziali zone morte in cui potrebbero accumularsi contaminanti.

Principio di funzionamento delle valvole a membrana UHP
Il principio di funzionamento di una valvola a membrana è relativamente semplice ma altamente efficace per le applicazioni nel settore dei semiconduttori.

Quando la valvola è chiusa, l’attuatore spinge la membrana contro la sede della valvola, creando una tenuta ermetica che blocca il flusso di gas. Quando la valvola viene aperta, la membrana si solleva dalla sede, consentendo al gas di passare attraverso il corpo valvola.

Il design offre diversi vantaggi importanti:

Isolamento dei fluidi di processo
La membrana isola completamente il gas di processo da molle, lubrificanti e componenti dell’attuatore, riducendo i rischi di contaminazione.

Basso volume morto
La geometria interna ottimizzata riduce al minimo le sacche di gas intrappolate, riducendo l’accumulo di particelle e migliorando l’efficienza di spurgo.

Tenuta metallo su metallo
Molte valvole a membrana per semiconduttori utilizzano tecnologie avanzate di tenuta metallica per ottenere tassi di perdita estremamente bassi.

Elevata durata ciclica
I materiali di precisione della membrana garantiscono una lunga durata operativa in condizioni di cicli frequenti.

Materiali utilizzati nelle valvole a membrana UHP per semiconduttori
La scelta dei materiali è uno dei fattori più critici per le prestazioni della valvola e il mantenimento della purezza del gas.

Corpi valvola in acciaio inossidabile
La maggior parte delle valvole a membrana UHP utilizza materiali in acciaio inossidabile di alta qualità quali:

Acciaio inossidabile 316L VAR
Acciaio inossidabile 316L VIM-VAR
Questi materiali garantiscono:

Eccellente resistenza alla corrosione
Basso contenuto di zolfo
Ridotto distacco di particelle
Eccellente capacità di elettrolucidatura
I processi di rifusione ad arco sotto vuoto (VAR) e di fusione a induzione sotto vuoto (VIM) migliorano l’omogeneità del materiale e riducono le inclusioni che potrebbero diventare fonti di contaminazione.

Requisiti di finitura superficiale
Le superfici interne a contatto con il fluido vengono tipicamente elettrolucidate per ottenere valori di rugosità quali:

Ra ≤ 10 μin
Ra ≤ 5 μin per applicazioni avanzate
L’elettrolucidatura riduce le irregolarità superficiali microscopiche in cui potrebbero accumularsi particelle o umidità.

Materiali della membrana
La membrana stessa è solitamente realizzata con leghe ad alta resistenza a base di cobalto o nichel che offrono:

Eccellente resistenza alla fatica
Resistenza alla corrosione
Flessibilità in caso di cicli ripetuti
Compatibilità con gas aggressivi utilizzati nell’industria dei semiconduttori
I materiali comunemente utilizzati per le membrane includono:

Hastelloy
Inconel
Leghe di cobalto-cromo
Caratteristiche progettuali chiave delle valvole a diaframma UHP
Generazione minima di particelle
La contaminazione da particelle è una delle principali preoccupazioni nella produzione di semiconduttori. Le valvole UHP sono progettate con percorsi di flusso interni lisci e strutture di tenuta ottimizzate per ridurre al minimo l’attrito e l’usura.

I design avanzati delle membrane riducono le concentrazioni di sollecitazioni meccaniche, impedendo il rilascio di particelle durante il funzionamento della valvola.

Tassi di perdita ultra-bassi
I sistemi a gas per semiconduttori trattano spesso gas pericolosi e piroforici. L’integrità contro le perdite è quindi essenziale sia per la sicurezza che per il controllo del processo.

Le prestazioni tipiche in termini di tenuta includono:

Tassi di perdita di elio inferiori a 1 × 10⁻⁹ atm·cc/sec
Chiusura a tenuta di bolla
Compatibilità con l’alto vuoto
Design modulare compatto
I moderni stabilimenti di produzione di semiconduttori richiedono sistemi di distribuzione del gas ad alta densità. Le configurazioni compatte delle valvole consentono un’installazione efficiente all’interno di:

Armadi per gas
Pannelli di collegamento delle apparecchiature
Sistemi sub-fab
Gruppi VMB
Azionamento pneumatico
Le valvole a membrana ad azionamento pneumatico consentono il controllo automatizzato del processo e la commutazione rapida negli ambienti di produzione dei semiconduttori.

I vantaggi includono:

Tempi di risposta rapidi
Possibilità di comando a distanza
Integrazione con sistemi PLC
Migliore ripetibilità del processo
Connessioni ad alta purezza
Le valvole a membrana UHP utilizzano tipicamente estremità saldate orbitali o raccordi con tenuta frontale specializzati per eliminare potenziali punti di perdita e spazi morti.

I tipi di connessione più comuni includono:

Saldatura di testa dei tubi
Raccordi con tenuta frontale
Connessioni compatibili con VCR
Applicazioni nei sistemi di erogazione del gas per semiconduttori
Le valvole a membrana ad altissima purezza sono ampiamente utilizzate in tutti gli impianti di produzione di semiconduttori.

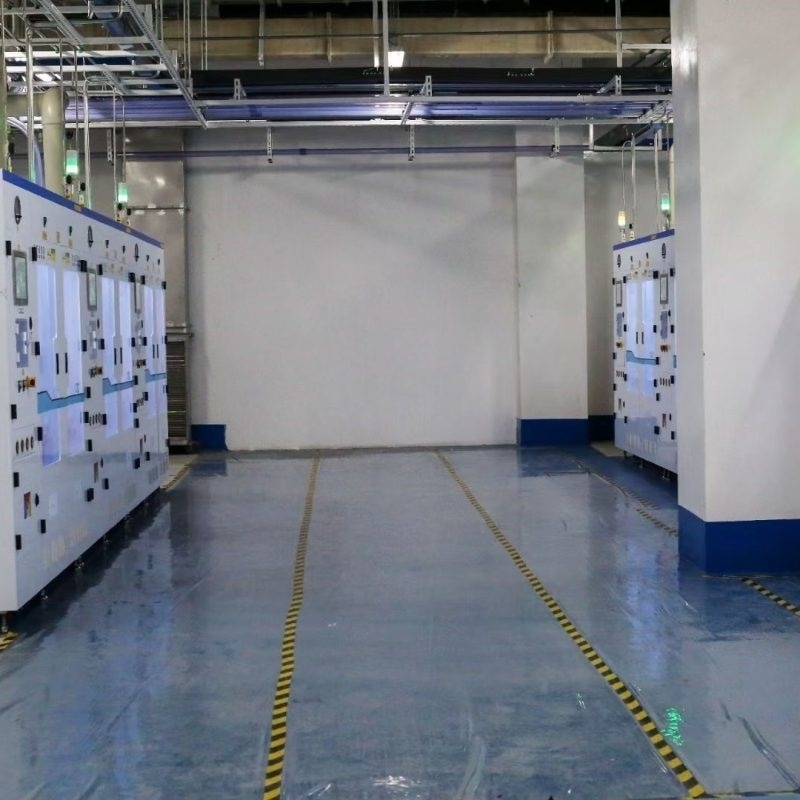

Armadi per gas
Gli armadi per gas immagazzinano e distribuiscono in modo sicuro i gas di processo pericolosi. Le valvole a membrana isolano le bombole di gas e controllano il flusso di gas verso i sistemi a valle.

Scatole di distribuzione delle valvole (VMB)
I VMB distribuiscono i gas dai sistemi di alimentazione centralizzati a più strumenti di processo. Le valvole UHP garantiscono un isolamento preciso e funzionalità di commutazione.

Deposizione chimica da vapore (CVD)
I processi CVD richiedono un flusso di gas altamente stabile e ambienti privi di contaminazioni. Le valvole a membrana controllano l’erogazione dei gas precursori con eccezionale precisione.

Deposizione a strato atomico (ALD)
I processi ALD dipendono da impulsi rapidi e ripetibili dei gas precursori. Le valvole a membrana pneumatiche a risposta rapida sono essenziali per ottenere una deposizione precisa degli strati.

Sistemi di incisione
I gas corrosivi utilizzati nell’incisione al plasma richiedono valvole con resistenza chimica superiore e prestazioni a tenuta stagna.

Sistemi di distribuzione di gas speciali all’ingrosso
Le reti di distribuzione di gas sfusi si affidano a valvole UHP per il trasporto sicuro e la regolazione dei gas ultrapuri all’interno degli stabilimenti di produzione di semiconduttori.

Sfide nelle applicazioni dei gas per semiconduttori
Gas corrosivi e reattivi
Molti gas utilizzati nei semiconduttori sono altamente corrosivi, tossici o piroforici. I materiali delle valvole devono resistere all’esposizione a lungo termine senza subire degrado.

Controllo dell’umidità e dell’ossigeno
Anche tracce minime di umidità o ossigeno possono danneggiare i processi di produzione dei semiconduttori. Le valvole UHP devono mantenere caratteristiche di permeazione e degassamento estremamente basse.

Stabilità termica
Le fluttuazioni di temperatura possono compromettere l’integrità delle guarnizioni e le prestazioni del flusso di gas. Le valvole a membrana di alta qualità sono progettate per un funzionamento stabile in condizioni termiche variabili.

Requisiti di elevato numero di cicli
I sistemi di produzione di semiconduttori richiedono spesso milioni di cicli delle valvole nel corso della loro vita operativa. È quindi essenziale l’utilizzo di materiali per diaframmi resistenti alla fatica.

Standard di produzione e collaudi
Per garantire prestazioni affidabili, le valvole a diaframma per semiconduttori sono sottoposte a procedure approfondite di produzione e controllo qualità.

Assemblaggio in camera bianca
Le valvole vengono assemblate in ambienti di camera bianca per prevenire la contaminazione da particolato durante la produzione.

Prove di tenuta all’elio
Ogni valvola viene testata mediante spettrometria di massa all’elio per verificare prestazioni di tenuta con perdite estremamente basse.

Prove sulle particelle
Le prove di emissione di particelle garantiscono la conformità ai requisiti di pulizia dei semiconduttori.

Analisi superficiale
La rugosità superficiale e la qualità dell’elettrolucidatura vengono ispezionate con cura per mantenere standard di purezza ultraelevati.

Prove di ciclo funzionale
Cicli operativi ripetuti convalidano la durata a lungo termine della membrana e l’affidabilità della valvola.

Vantaggi delle valvole a membrana UHP rispetto alle valvole convenzionali
Rispetto alle tradizionali valvole a sfera, a spillo o a saracinesca, le valvole a membrana offrono vantaggi significativi nelle applicazioni per semiconduttori.

Caratteristica Valvola a membrana UHP Valvola convenzionale
Generazione di particelle Estremamente bassa Più elevata
Volume morto Minimo Maggiore
Purezza del gas Eccellente Moderata
Tenuta contro le perdite Altissima Standard
Pulibilità Superiore Limitata
Resistenza alla corrosione Elevata Variabile
Compatibilità con i semiconduttori Eccellente Limitata
Questi vantaggi rendono le valvole a membrana la scelta preferita per i processi di produzione di semiconduttori sensibili alla contaminazione.

Tendenze future nella tecnologia delle valvole a membrana UHP
Man mano che la produzione di semiconduttori continua ad avanzare verso geometrie più piccole e architetture più complesse, la tecnologia delle valvole UHP si sta evolvendo rapidamente.

Maggiore automazione
Le valvole pneumatiche intelligenti con sensori integrati e capacità di comunicazione digitale stanno diventando sempre più comuni negli stabilimenti di produzione di semiconduttori dell’Industria 4.0.

Tecnologie superficiali migliorate
Le tecnologie avanzate di elettrolucidatura e rivestimento continuano a ridurre i rischi di contaminazione e a migliorare la resistenza alla corrosione.

Miniaturizzazione
I design compatti delle valvole supportano configurazioni dei pannelli di gas sempre più dense e ingombri sempre più ridotti delle apparecchiature per semiconduttori.

Progressi nella scienza dei materiali
Nuove leghe per membrane e tecnologie di tenuta stanno prolungando la durata di vita e migliorando la compatibilità con i gas di processo di nuova generazione.

Attenzione alla sostenibilità
I produttori stanno sviluppando modelli di valvole che migliorano l’efficienza nell’utilizzo del gas e riducono il consumo di gas di spurgo.

regolatore di propano ad alta pressione regolabile
regolatore di propano ad alta pressione regolabile
Conclusione
Le valvole a membrana ad altissima purezza sono componenti indispensabili nei sistemi di erogazione dei gas per semiconduttori. La loro capacità di mantenere un’eccezionale purezza del gas, un’integrità con perdite estremamente ridotte e un funzionamento affidabile le rende essenziali per i moderni processi di produzione dei semiconduttori.

Dai sistemi CVD e ALD agli armadi per gas e alle reti di distribuzione di gas speciali, queste valvole garantiscono il controllo della contaminazione e la stabilità operativa richiesti dai moderni impianti di produzione di semiconduttori.

Man mano che le tecnologie dei semiconduttori continuano ad evolversi verso nodi di processo più piccoli e una maggiore precisione di produzione, la domanda di valvole a membrana UHP ad alte prestazioni continuerà a crescere. Le innovazioni nei materiali, nella tecnologia di tenuta, nell’automazione e nella produzione pulita miglioreranno ulteriormente l’affidabilità delle valvole e le prestazioni in termini di purezza nelle future applicazioni per semiconduttori.

Per i produttori di semiconduttori alla ricerca di rese più elevate, maggiore stabilità di processo e sistemi di gestione dei gas più sicuri, investire in valvole a membrana di elevata qualità e purezza ultra elevata rimane un elemento fondamentale per il successo produttivo.

Per ulteriori informazioni sulle valvole a membrana ad altissima purezza per applicazioni di erogazione di gas nel settore dei semiconduttori, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
