Soluzioni per sistemi di erogazione di gas UHP semiautomatici e completamente automatici

{{{sourceTextContent.subTitle}}}

Soluzioni per sistemi di erogazione di gas UHP semiautomatici e completamente automatici

{{{sourceTextContent.description}}}

Nella moderna produzione di semiconduttori, nella produzione di schermi piatti, nell’industria fotovoltaica, nei laboratori biotecnologici e negli ambienti di lavorazione dei materiali avanzati, la domanda di sistemi di erogazione di gas ad altissima purezza (UHP) continua ad aumentare. Il controllo di precisione dei gas, la prevenzione della contaminazione, la sicurezza operativa e l’affidabilità dei processi sono diventati fattori essenziali per mantenere la qualità e la resa della produzione.

Per soddisfare le diverse esigenze operative, i produttori adottano sempre più spesso soluzioni di sistemi di erogazione di gas UHP semiautomatici e completamente automatici. Questi sistemi garantiscono un’erogazione stabile, sicura ed efficiente di gas speciali, riducendo al minimo l’intervento umano e i rischi di processo.

Questo articolo approfondisce i principi di progettazione, i meccanismi di funzionamento, i componenti chiave, i vantaggi e le applicazioni industriali dei sistemi di erogazione di gas UHP semiautomatici e completamente automatici.

valvole di controllo del gas ad alta pressione per uso industriale
valvole di controllo del gas ad alta pressione per uso industriale
Comprendere i sistemi di erogazione di gas UHP
Un sistema di erogazione di gas ad altissima purezza (UHP) è progettato per trasportare, regolare, monitorare e distribuire gas di processo con livelli di purezza estremamente elevati, che in genere raggiungono standard di purezza compresi tra il 99,999% (5N) e il 99,9999% (6N).

Questi sistemi sono ampiamente utilizzati per l’erogazione di:

Gas inerti (N₂, Ar, He)
Gas reattivi (H₂, O₂)
Gas corrosivi (Cl₂, HCl, NH₃)
Gas tossici (PH₃, AsH₃, SiH₄)
Gas speciali per processi di produzione di semiconduttori
L’obiettivo principale è mantenere l’integrità del gas dalla bombola di origine alle apparecchiature di processo, garantendo al contempo una gestione sicura e un controllo accurato della portata.

I requisiti chiave del sistema includono:

Percorsi del gas privi di contaminazione
Tenuta a tenuta stagna
Regolazione precisa della pressione e della portata
Funzionalità di arresto di emergenza
Compatibilità con l’automazione di processo
A seconda dei livelli di automazione, i sistemi di erogazione di gas UHP sono generalmente classificati in configurazioni semiautomatiche e completamente automatiche.

Sistemi semiautomatici di erogazione di gas UHP
Panoramica del sistema
Un sistema semiautomatico di erogazione di gas UHP combina il funzionamento manuale con funzioni automatizzate di monitoraggio e controllo di sicurezza. È progettato per applicazioni che richiedono un equilibrio tra flessibilità operativa e sicurezza di processo.

Gli operatori eseguono in genere alcune azioni manualmente, come la sostituzione delle bombole o il cambio della fonte di gas, mentre i sottosistemi automatizzati gestiscono la regolazione della pressione, il rilevamento degli allarmi e gli interblocchi di sicurezza.

I sistemi semiautomatici sono comunemente utilizzati in:

Laboratori di ricerca e sviluppo
Linee di produzione pilota
Impianti di semiconduttori su piccola scala
Centri di ricerca universitari
Ambienti con consumo di gas da basso a medio
Componenti principali dei sistemi semiautomatici
Un tipico sistema semiautomatico di erogazione di gas UHP è costituito dai seguenti moduli:

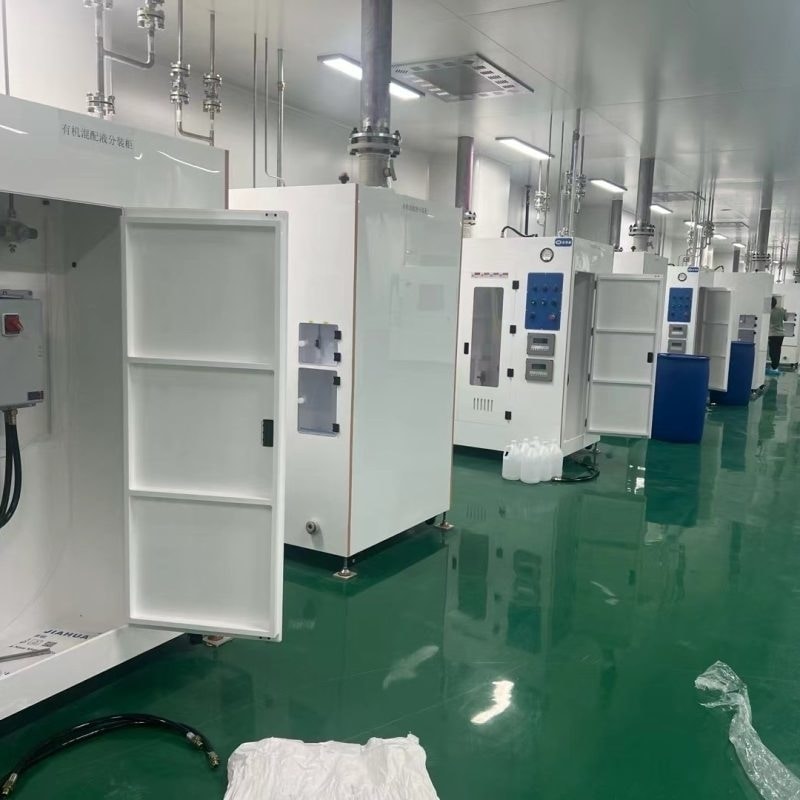

1. Armadio per le bombole di gas
L’armadio per le bombole di gas fornisce un ambiente di contenimento sigillato per le bombole.

In genere include:

Staffa di montaggio delle bombole
Interfaccia di ventilazione
Rilevatore di perdite
Manometri di monitoraggio della pressione
Valvola di intercettazione di emergenza
Per i gas pericolosi, l’armadio è dotato di sistemi di ventilazione di scarico e di monitoraggio dei gas tossici.

2. Modulo di regolazione della pressione
La sezione di controllo della pressione stabilizza la pressione di uscita delle bombole per soddisfare i requisiti delle apparecchiature di processo.

I componenti principali includono:

Regolatore della bombola
Regolatore di linea
Trasduttore di pressione
Valvola di sicurezza
Gruppo valvola di spurgo
Vengono utilizzati componenti in acciaio inossidabile elettrolucidato di alta qualità per ridurre al minimo la generazione di particelle e la contaminazione.

3. Pannello di commutazione manuale
Nelle configurazioni semiautomatiche, gli operatori effettuano manualmente la commutazione tra la bombola di gas primaria e quella di riserva.

Il processo di commutazione prevede in genere:

Chiusura della valvola della bombola esaurita.
Attivazione della sequenza di spurgo.
Sostituzione della bombola.
Controllo delle perdite.
Ripristino dell’erogazione del gas.
Sebbene parzialmente manuale, gli allarmi integrati contribuiscono a ridurre gli errori operativi.

4. Sistema di monitoraggio e allarme
I moderni sistemi semiautomatici includono funzioni di monitoraggio elettronico di base.

Le condizioni di allarme più comuni includono:

Allarme di alta pressione
Allarme di bassa pressione
Rilevamento di fughe di gas
Avviso di interblocco della porta dell’armadio
Avviso di guasto del sistema di scarico
Indicatori visivi e allarmi acustici forniscono una notifica immediata all’operatore.

Vantaggi delle soluzioni semiautomatiche
I sistemi semiautomatici offrono diversi vantaggi pratici.

Investimento conveniente
Rispetto ai sistemi completamente automatizzati, le soluzioni semiautomatiche comportano minori spese in conto capitale e una minore complessità di installazione.

Sono adatte a strutture con budget limitati per l’automazione.

Funzionamento flessibile
L’intervento manuale consente agli operatori di personalizzare le procedure in base alle specifiche condizioni di processo.

Questa flessibilità è vantaggiosa per gli ambienti di ricerca e la produzione sperimentale.

Manutenzione semplificata
La minore dipendenza dal software e il numero ridotto di componenti automatizzati semplificano le attività di risoluzione dei problemi e di manutenzione.

Architettura scalabile
Le piattaforme semiautomatiche possono spesso essere aggiornate a configurazioni completamente automatizzate man mano che la capacità produttiva aumenta.

Limiti dei sistemi semiautomatici
Nonostante i loro vantaggi, i sistemi semiautomatici presentano dei limiti intrinseci.

Il funzionamento manuale comporta il rischio di:

Sequenza errata delle valvole
Ritardi nella sostituzione delle bombole
Procedure operative non uniformi
Aumento del rischio di contaminazione
Inoltre, la commutazione manuale delle fonti può causare interruzioni temporanee del processo, con possibili ripercussioni sugli ambienti di produzione ad alto volume.

Sistemi di erogazione di gas UHP completamente automatici
Panoramica del sistema
Un sistema di erogazione di gas UHP completamente automatico offre un’automazione completa del processo, un monitoraggio continuo, un controllo intelligente e una gestione automatica delle fonti di gas.

Questi sistemi sono progettati per i settori che richiedono:

Funzionamento continuo 24 ore su 24, 7 giorni su 7
Massima disponibilità operativa
Produzione ad alto volume
Rigida ripetibilità del processo
Maggiore sicurezza per gli operatori
Le soluzioni completamente automatiche sono ampiamente utilizzate in:

Stabilimenti di produzione di semiconduttori
Impianti di produzione di OLED
Impianti di produzione di celle solari
Camere bianche farmaceutiche
Processi avanzati di fabbricazione di wafer
Caratteristiche principali dei sistemi completamente automatici
I sistemi di erogazione del gas completamente automatici incorporano una tecnologia di automazione avanzata per eliminare l’intervento manuale durante il normale funzionamento.

Le caratteristiche principali includono:

Commutazione automatica delle bombole
Logica di controllo basata su PLC
Funzionalità di monitoraggio remoto
Diagnostica in tempo reale
Sequenze di spurgo automatizzate
Sistemi di interblocco di sicurezza integrati
Tecnologia di commutazione automatica
Una delle funzioni più importanti nei sistemi completamente automatici è la commutazione automatica della fonte di gas.

Quando la bombola primaria raggiunge una soglia di bassa pressione predefinita, il sistema di controllo attiva automaticamente la bombola di riserva senza interrompere l’erogazione del gas.

La sequenza comprende tipicamente:

Monitoraggio della pressione
Logica decisionale di commutazione
Attivazione dell’elettrovalvola
Stabilizzazione della pressione
Conferma dell’allarme
Questa funzionalità garantisce un funzionamento ininterrotto per i processi di produzione critici.

Integrazione PLC e HMI
I sistemi completamente automatici sono comunemente controllati tramite controllori logici programmabili (PLC) integrati con interfacce uomo-macchina (HMI).

I sistemi PLC gestiscono:

Sequenza delle valvole
Monitoraggio della pressione
Logica degli allarmi
Controllo dello spurgo
Risposta all’arresto di emergenza
Il touchscreen dell’HMI fornisce agli operatori:

Stato del sistema in tempo reale
Letture della pressione
Cronologia degli allarmi
Registri di manutenzione
Regolazione dei parametri operativi
I sistemi avanzati possono inoltre supportare protocolli di comunicazione industriali quali:

Modbus
EtherNet/IP
Profibus
Integrazione SECS/GEM
Queste interfacce facilitano il collegamento con le piattaforme di automazione a livello di impianto.

Gestione avanzata dello spurgo e dello sfiato
La protezione della purezza del gas è fondamentale nella lavorazione dei semiconduttori.

I sistemi UHP completamente automatici utilizzano strategie intelligenti di controllo dello spurgo per eliminare i contaminanti residui durante la sostituzione delle bombole e le procedure di avvio.

I metodi di spurgo più comuni includono:

Spurgo con azoto
Spurgo sotto vuoto
Spurgo con cicli di pressione
Gestione automatica dello sfiato
Il processo di spurgo automatizzato riduce:

La contaminazione da umidità
L’intrusione di ossigeno
L’introduzione di particelle
Gli errori procedurali umani
Ciò favorisce direttamente la creazione di ambienti di produzione ultra-puliti.

Progettazione con sicurezza potenziata
La gestione dei gas pericolosi richiede rigorosi controlli ingegneristici.

I sistemi di erogazione del gas completamente automatici incorporano molteplici livelli di protezione di sicurezza.

I meccanismi di sicurezza tipici includono:

Rilevamento delle fughe di gas
Sensori dedicati monitorano continuamente le concentrazioni di gas pericolosi.

Al rilevamento di una perdita, il sistema può automaticamente:

Chiudere le valvole di isolamento
Attivare l’arresto di emergenza
Attivare lo spurgo di scarico
Inviare allarmi remoti
Logica di interblocco ridondante
Gli interblocchi di sicurezza impediscono condizioni operative non sicure.

Esempi includono:

Interblocco in caso di guasto alla ventilazione
Arresto per sovrapressione
Protezione contro l’apertura delle porte
Circuiti di arresto di emergenza
Risposta di emergenza remota
Molti impianti all’avanguardia utilizzano piattaforme di monitoraggio centralizzate.

Gli operatori possono visualizzare e controllare a distanza i sistemi a gas dalle sale di controllo, riducendo l’esposizione diretta ad ambienti pericolosi.

Confronto tra soluzioni UHP semiautomatiche e completamente automatiche
La scelta della soluzione giusta dipende dalla scala di produzione, dai requisiti di sicurezza e dagli obiettivi operativi.

Caratteristica Semiautomatico Completamente automatico
Livello di automazione Parziale Completo
Coinvolgimento dell’operatore Moderato Minimo
Sostituzione delle bombole Manuale Automatica
Costo del sistema Inferiore Superiore
Continuità del processo Limitata Eccellente
Funzioni di sicurezza Standard Avanzate
Applicazioni idonee Laboratori / Piccola produzione Grande produzione industriale
I sistemi semiautomatici sono ideali per gli impianti che richiedono un livello moderato di automazione e un investimento contenuto.

Le soluzioni completamente automatiche sono più adatte alle operazioni di produzione ad alta produttività in cui è necessario ridurre al minimo i tempi di inattività, la contaminazione e le variazioni di processo.

Materiali e standard di costruzione
Le prestazioni dei sistemi di erogazione di gas UHP dipendono in larga misura dalla scelta dei materiali e dalla qualità di fabbricazione.

I materiali di costruzione più comuni includono:

Tubi in acciaio inossidabile
L’acciaio inossidabile 316L elettrolucidato è lo standard del settore.

I vantaggi includono:

Resistenza alla corrosione
Bassa generazione di particelle
Elevata pulizia superficiale
Eccellente compatibilità di saldatura
I requisiti tipici di rugosità superficiale interna sono:

Ra ≤ 10 μin per applicazioni di grado semiconduttore.

Tecnologia di saldatura orbitale
La saldatura orbitale automatica garantisce giunti uniformi e privi di contaminazione.

Rispetto alla saldatura manuale, la saldatura orbitale offre:

Qualità di saldatura ripetibile
Tassi di difettosità ridotti
Maggiore pulizia
Maggiore tenuta contro le perdite
Valvole e raccordi ad alta purezza
I componenti UHP specializzati devono soddisfare rigorose specifiche relative alle perdite.

I requisiti comuni includono:

Tasso di perdita di elio ≤ 1×10⁻⁹ atm·cc/sec
Progettazione delle valvole con diaframma metallico
Superfici a contatto con il fluido elettrolucidate
Procedure di assemblaggio in camera bianca
Applicazioni industriali
Produzione di semiconduttori
Gli stabilimenti di produzione di semiconduttori si affidano a sistemi di erogazione di gas UHP per:

Deposizione chimica da vapore (CVD)
Deposizione a strato atomico (ALD)
Processi di incisione
Impianto ionico
Pulizia dei wafer
La stabilità del processo influenza direttamente la resa dei chip e l’affidabilità dei dispositivi.

Produzione di OLED e display
La produzione di display utilizza gas speciali nelle applicazioni di deposizione di film sottili e di trattamento al plasma.

I sistemi automatizzati di erogazione dei gas migliorano l’uniformità della produzione e riducono al minimo i difetti da contaminazione.

Strutture farmaceutiche e biotecnologiche
Gli ambienti a atmosfera controllata richiedono un’erogazione precisa dei gas per:

Fermentazione
Lavorazioni sterili
Analisi di laboratorio
Operazioni in camera bianca
Produzione di energia rinnovabile
La produzione di energia solare fotovoltaica utilizza gas speciali durante la lavorazione del silicio e le operazioni di rivestimento a film sottile.

Un’erogazione affidabile dei gas è essenziale per mantenere l’efficienza del processo.

Tendenze future nella tecnologia di erogazione dei gas UHP
Con l’evoluzione dell’Industria 4.0 e della produzione intelligente, i sistemi di erogazione dei gas stanno diventando sempre più intelligenti.

Le tendenze emergenti includono:

Manutenzione predittiva basata sull’intelligenza artificiale
Diagnostica remota abilitata dal cloud
Modellazione di sistemi con gemelli digitali
Integrazione di sensori IoT
Analisi avanzata dei dati
Le future soluzioni di erogazione di gas UHP punteranno su:

Maggiore automazione
Gestione predittiva della sicurezza
Costi di manutenzione ridotti
Migliori prestazioni in termini di sostenibilità
I produttori stanno investendo in piattaforme più intelligenti in grado di supportare le tecnologie di nuova generazione per i semiconduttori e la produzione avanzata.

Conclusione
Le soluzioni semiautomatiche e completamente automatiche per i sistemi di erogazione di gas UHP svolgono un ruolo fondamentale nel garantire una gestione dei gas sicura, affidabile e priva di contaminazioni nei settori industriali avanzati.

I sistemi semiautomatici offrono soluzioni flessibili ed economiche per laboratori e impianti di produzione di piccole dimensioni, mentre i sistemi completamente automatici garantiscono continuità, sicurezza e controllo dei processi di livello superiore per ambienti di produzione su larga scala.

Scegliendo il livello di automazione, gli standard dei materiali e l’architettura di sicurezza adeguati, gli impianti possono ottimizzare l’efficienza operativa, migliorare la qualità dei prodotti e soddisfare i requisiti sempre più esigenti del settore.

Con il continuo progresso delle tecnologie di produzione, i sistemi intelligenti di erogazione di gas UHP rimarranno un’infrastruttura essenziale per garantire precisione, purezza ed eccellenza operativa.

Per ulteriori informazioni sulle soluzioni di sistemi di erogazione di gas UHP semiautomatici e completamente automatici, potete visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
