Introduzione
L'industria dei semiconduttori è uno dei settori manifatturieri più esigenti al mondo, in cui precisione, pulizia e stabilità dei processi determinano direttamente la qualità del prodotto e la resa produttiva. Ogni fase della fabbricazione dei semiconduttori — tra cui la fotolitografia, la deposizione chimica da vapore (CVD), la deposizione a strati atomici (ALD), l’incisione al plasma, l’impianto ionico e la pulizia dei wafer — si basa sull’erogazione accurata di gas di processo ad alta purezza.

Il cuore di ogni rete di distribuzione di gas ad alta purezza è il pannello di controllo della pressione (PCP). Questi sistemi specializzati regolano la pressione del gas proveniente da bombole ad alta pressione o da fonti di gas sfuso, portandola alle precise pressioni operative richieste dalle apparecchiature per semiconduttori. Un pannello di controllo della pressione ben progettato non solo garantisce un flusso di gas costante, ma protegge anche le costose apparecchiature di processo, riduce al minimo i rischi di contaminazione, migliora la sicurezza degli operatori e massimizza i tempi di attività produttiva.

Man mano che la produzione di semiconduttori continua ad evolversi verso nodi di processo più piccoli, una maggiore produttività dei wafer e chimiche di processo sempre più sensibili, i moderni pannelli di controllo della pressione sono diventati sistemi intelligenti, automatizzati e altamente integrati, in grado di soddisfare i requisiti di purezza e affidabilità più rigorosi.

Regolatore monostadio per semiconduttori ad altissima purezza
Regolatore monostadio per semiconduttori ad altissima purezza

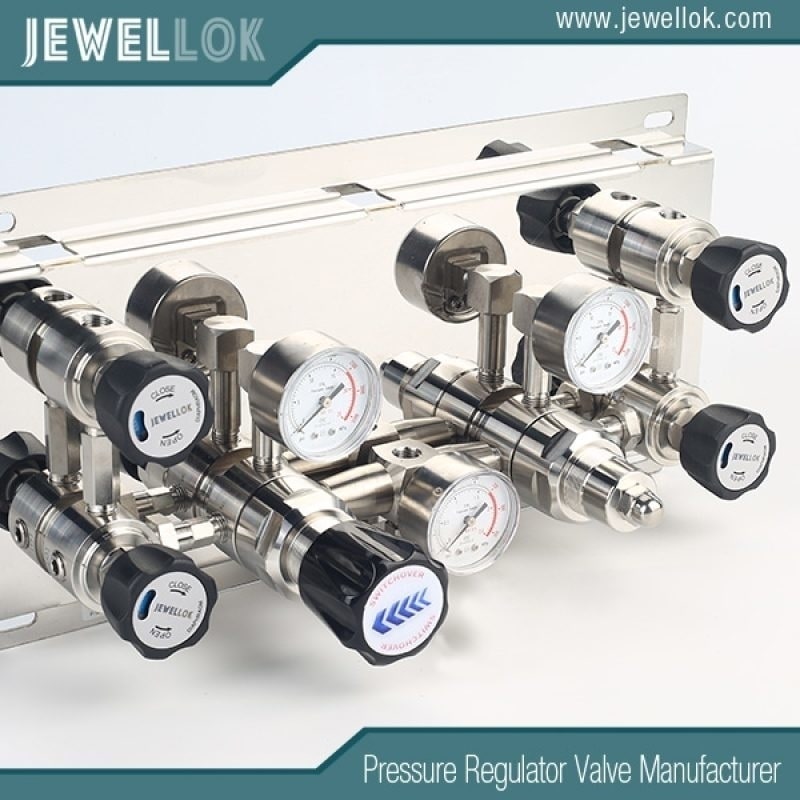

Che cos’è un pannello di controllo della pressione?
Un pannello di controllo della pressione è un sistema ingegnerizzato di gestione dei gas progettato per ridurre, regolare, monitorare e distribuire gas speciali all’interno degli impianti di produzione di semiconduttori.

A differenza dei regolatori di gas industriali convenzionali, i pannelli di controllo della pressione per semiconduttori sono realizzati con materiali e componenti di purezza ultra elevata (UHP) per eliminare la contaminazione, la generazione di particelle e il volume morto.

Un tipico pannello di controllo della pressione include:

Regolatori di pressione ad alta purezza
Valvole a membrana
Valvole a sfera
Manometri
Trasmettitori di pressione
Interfacce per flusso massico
Valvole di sicurezza
Valvole di ritegno
Sistemi di spurgo
Filtri per gas
Tubazioni in acciaio inossidabile
Raccordi VCR con tenuta frontale
Interfacce PLC o di automazione
Insieme, questi componenti garantiscono una pressione del gas stabile, assicurando al contempo la massima sicurezza di processo.

Importanza del controllo della pressione nella produzione di semiconduttori
La moderna produzione di semiconduttori utilizza decine di gas speciali, tra cui:

Azoto (N₂)
Argon (Ar)
Elio (He)
Idrogeno (H₂)
Ossigeno (O₂)
Silano (SiH₄)
Ammoniaca (NH₃)
Cloro (Cl₂)
Cloruro di idrogeno (HCl)
Tricloruro di boro (BCl₃)
Esafluoruro di tungsteno (WF₆)
Esafluoruro di zolfo (SF₆)
Protossido di azoto (N₂O)
Tetrafluoruro di carbonio (CF₄)
Ogni gas richiede una pressione di esercizio diversa a seconda dello strumento di processo.

Le fluttuazioni di pressione possono causare:

Variazioni dello spessore del film
Incoerenza nell’incisione
Contaminazione da particelle
Instabilità del processo
Difetti dei wafer
Arresto delle apparecchiature
Riduzione della resa produttiva
Un pannello di controllo della pressione di precisione elimina questi problemi mantenendo stabile la pressione in uscita indipendentemente dalle variazioni di pressione della bombola.

Caratteristiche progettuali chiave dei pannelli di controllo della pressione per semiconduttori
Costruzione ad altissima purezza
Le applicazioni nel settore dei semiconduttori richiedono sistemi di erogazione del gas estremamente puliti.

I pannelli di controllo della pressione sono tipicamente realizzati utilizzando:

Acciaio inossidabile 316L VAR
Acciaio inossidabile 316L VIM-VAR
Superfici interne elettrolucidate
Rugosità superficiale inferiore a 10 Ra μin
Tubazioni saldate orbitalmente
Regolatori a membrana metallica
Raccordi con tenuta frontale
Questi materiali riducono al minimo la generazione di particelle, garantendo al contempo un’eccellente resistenza alla corrosione.

Elevata precisione di pressione
Le apparecchiature di processo richiedono spesso una pressione del gas estremamente stabile.

I regolatori di pressione avanzati mantengono la pressione in uscita con una deriva minima, anche quando la pressione in ingresso dalla bombola diminuisce durante il funzionamento.

I vantaggi includono:

Condizioni di processo stabili
Flusso di gas costante
Migliore ripetibilità
Maggiore resa dei wafer
Regolazione della pressione a doppio stadio
La maggior parte dei pannelli di controllo della pressione per semiconduttori utilizza regolatori di pressione a doppio stadio.

I vantaggi includono:

Maggiore stabilità della pressione in uscita
Ridotto effetto della pressione di alimentazione
Minore calo di pressione
Maggiore precisione di controllo
La regolazione a doppio stadio è particolarmente importante per i processi critici di deposizione e incisione.

Commutazione automatica del gas
La produzione continua richiede una fornitura di gas ininterrotta.

I sistemi di commutazione automatica passano dalla bombola di gas principale a quella di riserva senza interrompere l’erogazione del gas di processo.

I vantaggi includono:

Funzionamento continuo
Tempi di fermo ridotti
Maggiore efficienza produttiva
Costi di manodopera inferiori
I collettori automatici sono comunemente integrati nei pannelli di controllo della pressione che servono le apparecchiature per semiconduttori.

Sistemi di spurgo integrati
La purezza del gas è essenziale per la produzione di semiconduttori.

I pannelli di controllo della pressione incorporano spesso sistemi di spurgo automatizzati che utilizzano azoto di altissima purezza.

Le funzioni tipiche di spurgo includono:

Rimozione dell’aria
Rimozione dell’umidità
Rimozione dell’ossigeno
Preparazione alla manutenzione
Sostituzione sicura del gas
Uno spurgo adeguato riduce significativamente i rischi di contaminazione.

Prestazioni a tenuta stagna
Molti gas utilizzati nei semiconduttori sono tossici, corrosivi, piroforici o costosi.

I pannelli di controllo della pressione sono progettati con:

Gruppi sottoposti a prova di tenuta con elio
Guarnizioni metallo su metallo
Raccordi VCR
Tubazioni saldate
Valvole a membrana ad alta integrità
I tassi tipici di perdita di elio sono inferiori a 1 × 10⁻⁹ atm·cc/sec.

Componenti principali di un pannello di controllo della pressione
Regolatori di pressione
I regolatori di pressione riducono l’elevata pressione della bombola a una pressione di esercizio stabile.

I fattori chiave di selezione includono:

Pressione nominale in ingresso
Intervallo di pressione in uscita
Portata
Compatibilità con i gas
Precisione della pressione
Valvole a membrana
Le valvole a membrana metallica garantiscono una chiusura priva di contaminazioni.

I vantaggi includono:

Volume morto pari a zero
Elevata durata di ciclo
Eccellente tenuta alle perdite
Elevata purezza
Resistenza alla corrosione
Manometri
I manometri consentono il monitoraggio visivo di:

Pressione della bombola
Pressione intermedia
Pressione in uscita
I trasmettitori di pressione digitali possono inoltre trasmettere dati in tempo reale ai sistemi di controllo di fabbrica.

Valvole di sicurezza
I dispositivi di scarico della pressione proteggono le apparecchiature a valle da pressioni eccessive.

Migliorano sia la sicurezza delle apparecchiature che la protezione dell’operatore.

Filtri
I filtri per gas ad alta purezza rimuovono le particelle prima che i gas entrino nelle apparecchiature sensibili per semiconduttori.

Le classazioni tipiche dei filtri includono:

0,003 μm
0,01 μm
0,1 μm
Tubi in acciaio inossidabile
I tubi senza saldatura elettrolucidati riducono al minimo:

Il rilascio di particelle
L’adsorbimento di umidità
La contaminazione del gas
La corrosione interna
Applicazioni in tutto il processo di produzione dei semiconduttori
I pannelli di controllo della pressione supportano praticamente ogni applicazione di erogazione di gas all’interno degli stabilimenti di produzione di semiconduttori.

Fotolitografia
Una pressione stabile dell’azoto protegge i processi di fotoresist e mantiene ambienti puliti.

Deposizione chimica da vapore (CVD)
I sistemi CVD richiedono un’erogazione altamente stabile dei gas precursori in condizioni di pressione accuratamente controllate.

La stabilità della pressione influenza direttamente lo spessore del film e l’uniformità della deposizione.

Deposizione a strato atomico (ALD)
L’ALD dipende da un’erogazione precisa e a impulsi del gas.

Anche minime variazioni di pressione possono influire sulla crescita del film su scala atomica.

I pannelli di controllo della pressione ad alta precisione contribuiscono a garantire un’eccellente ripetibilità.

Incisione al plasma
I processi di incisione utilizzano gas reattivi in condizioni rigorosamente controllate.

Una pressione stabile garantisce:

Incisione uniforme
Migliore controllo delle dimensioni critiche
Riduzione della variabilità di processo
Impianto ionico
I sistemi di impianto ionico richiedono un'erogazione accurata del gas per mantenere la stabilità del fascio e la precisione dell’impianto.

Pulizia dei wafer
Le apparecchiature di pulizia utilizzano gas speciali per rimuovere i contaminanti senza danneggiare le superfici dei wafer.

Una regolazione affidabile della pressione garantisce l’uniformità della pulizia.

Funzioni di sicurezza
La produzione di semiconduttori comporta spesso l’uso di gas pericolosi.

I moderni pannelli di controllo della pressione incorporano molteplici meccanismi di sicurezza.

Tra questi figurano:

Protezione da flusso eccessivo
Valvole di intercettazione automatiche di emergenza
Valvole di sicurezza
Interfacce per il rilevamento delle fughe di gas
Interblocchi di spurgo
Arresto di emergenza tramite PLC
Monitoraggio remoto
Sistemi di allarme
Queste caratteristiche proteggono il personale, le apparecchiature e gli impianti di produzione.

Automazione e integrazione nell’Industria 4.0
Gli attuali stabilimenti di produzione di semiconduttori adottano sempre più spesso tecnologie di produzione intelligenti.

I moderni pannelli di controllo della pressione supportano:

Comunicazione PLC
Ethernet/IP
Profinet
Modbus TCP
Integrazione SCADA
Connettività MES
Diagnostica remota
Manutenzione predittiva
Monitoraggio digitale della pressione
Registrazione dei dati in tempo reale
Queste funzionalità intelligenti migliorano la visibilità dei processi riducendo al contempo i costi di manutenzione.

Scelta dei materiali per gas corrosivi
Alcuni gas utilizzati nella produzione di semiconduttori sono altamente corrosivi.

Tra questi figurano:

Cloruro di idrogeno
Cloro
Fluoruro di idrogeno
Tricloruro di boro
I pannelli di controllo della pressione che gestiscono questi gas utilizzano spesso:

Componenti in Hastelloy
Leghe di nichel
Materiali speciali per i diaframmi
Sedi delle valvole resistenti alla corrosione
Una corretta scelta dei materiali prolunga notevolmente la durata, mantenendo al contempo la purezza del gas.

Vantaggi dei pannelli di controllo della pressione personalizzati
Ogni impianto di produzione di semiconduttori presenta requisiti di erogazione del gas specifici.

I pannelli di controllo della pressione progettati su misura offrono:

Layout ottimizzato del sistema
Maggiore efficienza di installazione
Migliore compatibilità con i sistemi di gas esistenti
Intervalli di pressione personalizzati
Configurazioni di collegamento flessibili
Automazione integrata
Maggiore sicurezza
Manutenzione semplificata
La personalizzazione OEM consente inoltre ai produttori di soddisfare gli standard regionali e le specifiche dei clienti.

Scelta del fornitore giusto di pannelli di controllo della pressione
Nella scelta di un produttore di pannelli di controllo della pressione, occorre considerare i seguenti fattori:

Esperienza nei sistemi di gas per semiconduttori
Capacità di produzione UHP
Assemblaggio in camera bianca
Competenza nella saldatura orbitale
Tecnologia di elettrolucidatura
Prove di tenuta all’elio
Gestione della qualità ISO
Supporto ingegneristico
Assistenza tecnica globale
Capacità di progettazione personalizzata
Un fornitore esperto può migliorare significativamente l’affidabilità del sistema, riducendo al contempo i costi operativi a lungo termine.

Tendenze future
L’industria dei semiconduttori continua a orientarsi verso:

Tecnologia di processo a 2 nm
Imballaggio avanzato
Produzione di semiconduttori per l’intelligenza artificiale
Maggiore produttività dei wafer
Fab completamente automatizzate
I futuri pannelli di controllo della pressione presenteranno:

Diagnostica assistita dall’intelligenza artificiale
Previsione intelligente della pressione
Connettività IoT
Tecnologia del gemello digitale
Manutenzione predittiva
Cibersicurezza potenziata
Automazione di fabbrica completamente integrata
Queste innovazioni miglioreranno ulteriormente la precisione nell’erogazione dei gas, la sicurezza e l’efficienza produttiva.

I 10 migliori regolatori di pressione per gas ad altissima purezza in India
I 10 migliori regolatori di pressione per gas ad altissima purezza in India
Conclusione
I pannelli di controllo della pressione sono una componente fondamentale dell’infrastruttura di erogazione dei gas per i semiconduttori. Grazie alla regolazione accurata della pressione, alla struttura ad altissima purezza, alla gestione automatica dei gas e alle funzionalità di sicurezza avanzate, contribuiscono a garantire processi di produzione stabili e un’elevata resa dei wafer.

Man mano che la produzione di semiconduttori diventa sempre più sofisticata, i pannelli di controllo della pressione si stanno evolvendo da semplici assemblaggi meccanici a sistemi intelligenti e automatizzati in grado di supportare la prossima generazione di impianti di produzione avanzati. Investire in pannelli di controllo della pressione personalizzati e di alta qualità consente ai produttori di semiconduttori di migliorare la stabilità dei processi, ridurre i rischi di contaminazione, migliorare la sicurezza operativa e raggiungere l’eccellenza produttiva a lungo termine in uno degli ambienti industriali più esigenti al mondo.

Per ulteriori informazioni sui pannelli di controllo della pressione progettati per gli impianti di produzione di semiconduttori, potete visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
