Applicazioni comuni delle valvole a membrana ad altissima purezza nella produzione di semiconduttori

{{{sourceTextContent.subTitle}}}

Applicazioni comuni delle valvole a membrana ad altissima purezza nella produzione di semiconduttori

{{{sourceTextContent.description}}}

L’industria dei semiconduttori opera in un ambiente in cui una contaminazione misurabile in parti per miliardo può compromettere un intero lotto di produzione. Con la continua riduzione delle dimensioni dei chip e l’aumento della complessità dei processi, i produttori si affidano a sistemi di erogazione di gas e sostanze chimiche altamente controllati per mantenere la resa e le prestazioni dei dispositivi. Un componente fondamentale all’interno di questi sistemi è la valvola a membrana ad altissima purezza (UHP).

Le valvole a membrana UHP sono progettate specificamente per gestire gas e sostanze chimiche ad alta purezza, riducendo al minimo la generazione di particelle, le perdite e la contaminazione. Le loro superfici interne pulite, la tenuta ermetica e il controllo di precisione le rendono indispensabili in tutti gli impianti di produzione di semiconduttori (fab).

Questo articolo esplora le applicazioni più comuni delle valvole a membrana UHP nella produzione di semiconduttori, spiegando come garantiscano l’integrità del processo, l’affidabilità delle apparecchiature e l’efficienza produttiva.

Cosa sono le valvole a membrana ad altissima purezza?
Una valvola a membrana UHP è una valvola specializzata progettata per applicazioni che richiedono la gestione di fluidi o gas estremamente puri. A differenza delle valvole convenzionali che utilizzano una guarnizione dello stelo, le valvole a membrana isolano il fluido di processo dall’attuatore e dall’ambiente esterno utilizzando una membrana flessibile. Questo design elimina lo spazio morto, riduce il rischio di contaminazione e garantisce un’eccellente tenuta contro le perdite.

Le caratteristiche principali includono
Superfici a contatto con il fluido ad alta purezza: tipicamente realizzate in acciaio inossidabile 316L elettrolucidato o leghe ad alta purezza.
Volume morto minimo: impedisce l’intrappolamento di gas e l’accumulo di particelle.
Eccellente tenuta: spesso testate con tassi di perdita di elio inferiori a 1×10⁻⁹ std cc/sec.
Compatibilità con le camere bianche: progettate per garantire un livello di pulizia conforme agli standard dei semiconduttori e una bassa generazione di particelle.
Controllo preciso della portata: supporta i sistemi automatizzati di controllo dei processi.
Queste caratteristiche rendono le valvole a membrana UHP ideali per le condizioni impegnative presenti negli stabilimenti di produzione di semiconduttori.

Perché la purezza è importante nella produzione di semiconduttori
I dispositivi a semiconduttori vengono realizzati strato dopo strato utilizzando processi quali la deposizione chimica da vapore (CVD), la deposizione a strato atomico (ALD), l’incisione, il drogaggio e la pulizia. Molte di queste fasi prevedono l’uso di gas reattivi e sostanze chimiche ultrapure convogliate attraverso complesse reti di tubazioni.

Contaminanti quali particelle, umidità, idrocarburi o ioni metallici possono causare:

Difetti nei film sottili
Scarsa adesione o uniformità
Guasti elettrici
Riduzione della resa dei wafer
Tempi di inattività delle apparecchiature
Per prevenire questi problemi, gli stabilimenti di produzione implementano rigorosi protocolli di controllo della contaminazione e le valvole a membrana UHP svolgono un ruolo centrale nel mantenimento della purezza del sistema.

1. Sistemi di erogazione dei gas di processo
Panoramica dell’applicazione
Uno degli impieghi più diffusi delle valvole a membrana UHP è nei sistemi di erogazione dei gas di processo. Le apparecchiature per semiconduttori richiedono quantità precise di gas quali azoto (N₂), argon (Ar), idrogeno (H₂), silano (SiH₄), ammoniaca (NH₃) e vari composti fluorurati.

Questi gas devono rimanere ultrapuri dalla fonte di stoccaggio alla camera di processo.

Ruolo della valvola
Isola le linee del gas durante la manutenzione o la sostituzione delle bombole
Controlla il flusso di gas verso i singoli strumenti di processo
Impedisce il riflusso e la contaminazione incrociata tra le linee del gas
Garantisce un funzionamento a tenuta stagna in condizioni di elevata purezza
Perché si utilizzano le valvole a membrana UHP
Le superfici lisce elettrolucidate riducono al minimo il distacco di particelle
La tenuta ermetica impedisce la contaminazione atmosferica
Il basso volume morto garantisce un rapido spurgo e scambio di gas
Compatibilità con gas corrosivi e reattivi
Nei moderni stabilimenti di produzione, gli armadi per gas automatizzati e i pannelli di distribuzione integrano comunemente valvole a membrana UHP ad azionamento pneumatico per un controllo preciso e ripetibile.

2. Sistemi di deposizione chimica da vapore (CVD)
Panoramica dell’applicazione
I processi CVD depositano film sottili sui wafer facendo reagire precursori gassosi a temperature elevate. Ne sono esempi la deposizione di nitruro di silicio, biossido di silicio, tungsteno e film metallici.

La purezza e l’uniformità dell’erogazione dei gas precursori influenzano direttamente la qualità e l’uniformità del film.

Ruolo della valvola
Regola il flusso dei gas precursori nel reattore
Isola le linee di processo durante i cambi di ricetta
Consente procedure di spegnimento e manutenzione in sicurezza
Supporta la sequenzializzazione automatizzata negli strumenti di deposizione
Perché si utilizzano valvole a membrana UHP
Riducono al minimo la contaminazione che potrebbe causare difetti nel film
Garantiscono un funzionamento affidabile a temperature e pressioni elevate
Offrono un azionamento rapido per una temporizzazione precisa del processo
Resistono alla corrosione causata dai gas precursori reattivi
Poiché i processi CVD sono altamente sensibili alle impurità, le valvole a membrana UHP sono essenziali per mantenere condizioni di deposizione stabili.

3. Sistemi di deposizione a strato atomico (ALD)
Panoramica dell’applicazione
L’ALD è una tecnica di deposizione avanzata che costruisce film uno strato atomico alla volta attraverso impulsi alternati di precursori. Il processo richiede una temporizzazione estremamente precisa e un isolamento completo tra le esposizioni ai precursori.

Ruolo della valvola
Eroga impulsi di precursore brevi e ripetibili
Separa le diverse linee di precursori per evitare reazioni premature
Controlla il flusso del gas di spurgo tra i cicli ALD
Garantisce una commutazione rapida con un volume morto minimo
Perché si utilizzano le valvole a membrana UHP
La tenuta eccezionale impedisce la contaminazione incrociata
Il volume interno ridotto consente transizioni di impulso nitide
L’elevata durata di vita supporta il funzionamento automatizzato continuo
Le superfici pulite riducono la generazione di particelle durante i cicli ripetuti
Nei sistemi ALD, le prestazioni delle valvole influenzano direttamente il controllo dello spessore del film e la conformabilità, rendendo le valvole a membrana UHP un componente fondamentale.

4. Sistemi di incisione
Panoramica dell’applicazione
L’incisione rimuove materiale dalle superfici dei wafer utilizzando processi al plasma o chimici a umido. L’incisione al plasma utilizza spesso gas quali CF₄, SF₆, Cl₂ e HBr, che possono essere altamente reattivi e corrosivi.

Ruolo della valvola
Controlla l’erogazione dei gas di incisione alla camera a plasma
Isola le linee del gas durante la pulizia e la manutenzione della camera
Consente una rapida commutazione dei gas per ricette di incisione complesse
Contribuisce a mantenere stabili la pressione della camera e le condizioni di flusso
Perché si utilizzano valvole a membrana UHP
I materiali resistenti alla corrosione sopportano i gas aggressivi
La tenuta a prova di perdite impedisce il rilascio di gas pericolosi
I tempi di risposta rapidi migliorano la ripetibilità del processo
Il controllo della contaminazione protegge l’integrità del wafer
Data la natura pericolosa di molti gas di incisione, le valvole a membrana UHP contribuiscono in modo significativo anche alla sicurezza dello stabilimento e alla conformità ambientale.

5. Sistemi di distribuzione di sostanze chimiche a umido
Panoramica dell’applicazione
Gli stabilimenti di produzione di semiconduttori utilizzano sostanze chimiche ultrapure quali acido fluoridrico (HF), acido solforico (H₂SO₄), idrossido di ammonio (NH₄OH) e acqua deionizzata per la pulizia e la preparazione delle superfici.

Queste sostanze chimiche vengono distribuite attraverso sistemi di tubazioni dedicati ai banchi di lavorazione a umido e agli strumenti di pulizia.

Ruolo della valvola
Controlla il flusso delle sostanze chimiche verso le apparecchiature di processo
Isola i circuiti di distribuzione per la manutenzione
Consente operazioni di drenaggio e lavaggio in sicurezza
Previene la contaminazione incrociata tra le linee delle sostanze chimiche
Perché si utilizzano valvole a membrana UHP
I materiali ad alta purezza prevengono la contaminazione ionica
Le superfici interne lisce riducono l’accumulo di particelle
Compatibilità chimica con agenti detergenti aggressivi
La tenuta affidabile riduce al minimo i rischi di perdita
Per i sistemi chimici a umido, la pulizia delle valvole è particolarmente importante poiché la contaminazione da tracce di metalli può influire gravemente sulle prestazioni dei dispositivi.

6. Sistemi di distribuzione di gas sfusi e di utenze
Panoramica dell’applicazione
Gli stabilimenti di produzione si avvalgono di sistemi di utenze su larga scala che distribuiscono gas sfusi quali azoto, argon e aria pulita e secca in tutta la struttura. Questi sistemi supportano lo spurgo, l’inertizzazione e il funzionamento delle apparecchiature.

Ruolo della valvola
Suddivide e isola le linee di distribuzione
Controlla l’erogazione del gas alle diverse aree dello stabilimento
Consente la manutenzione senza dover arrestare l’intera rete
Mantiene l’integrità del sistema durante le variazioni di pressione
Perché si utilizzano valvole a membrana UHP
Affidabilità a lungo termine nel funzionamento continuo
Le basse perdite riducono lo spreco di gas e il rischio di contaminazione
Le superfici interne pulite mantengono la purezza dei gas di servizio
Compatibilità con i sistemi automatizzati di gestione degli impianti
Sebbene i gas di servizio possano non essere reattivi quanto i gas di processo, il mantenimento di un’elevata purezza rimane comunque essenziale per i processi sensibili dei semiconduttori.

7. Armadi per gas e scatole di distribuzione delle valvole (VMB)
Panoramica dell’applicazione
Gli armadi per gas immagazzinano e gestiscono i gas di processo pericolosi, mentre le scatole di distribuzione delle valvole distribuiscono tali gas a più strumenti. Questi sistemi richiedono un controllo preciso, un monitoraggio e interblocchi di sicurezza.

Ruolo della valvola
Isola le singole bombole di gas
Controlla il passaggio automatico da una bombola all’altra
Interrompe il flusso di gas in caso di allarmi o emergenze
Convoglia i gas verso specifici strumenti di processo
Perché si utilizzano valvole a membrana UHP
Eccellente tenuta contro le perdite per la gestione di gas pericolosi
Azionamento rapido per arresti di emergenza
Design pulito compatibile con gli standard di purezza dei gas per semiconduttori
Elevata affidabilità nei sistemi di sicurezza automatizzati
Negli armadi per gas, le prestazioni delle valvole sono strettamente legate sia al tempo di funzionamento del processo che alla sicurezza del personale.

8. Sistemi di spurgo e sfiato
Panoramica dell’applicazione
Prima della manutenzione o della sostituzione delle linee del gas, i sistemi per semiconduttori devono essere spurgati con gas inerte e sfiatati in modo sicuro. I sistemi di spurgo e sfiato rimuovono i gas di processo residui e prevengono l’esposizione a sostanze pericolose.

Ruolo della valvola
Convoglia il gas di spurgo attraverso le linee di processo
Controlla lo sfiato verso i sistemi di scarico
Isola sezioni del sistema durante la manutenzione
Garantisce la completa rimozione dei gas residui
Perché si utilizzano valvole a membrana UHP
Il basso volume morto migliora l’efficienza dello spurgo
Il funzionamento a tenuta stagna impedisce l’ingresso di aria
La struttura resistente sopporta cicli frequenti
Le superfici pulite riducono la contaminazione durante le operazioni di manutenzione
Operazioni efficaci di spurgo e sfiato sono essenziali per una manutenzione sicura e un rapido ricambio degli strumenti.

Considerazioni sui materiali e sulla progettazione
Per garantire prestazioni affidabili negli ambienti dei semiconduttori, le valvole a membrana UHP sono prodotte secondo rigorosi standard relativi ai materiali e alla progettazione.

Materiali comuni
Acciaio inossidabile 316L: ampiamente utilizzato per la sua resistenza alla corrosione e la possibilità di elettrolucidatura.
Hastelloy e altre leghe di nichel: utilizzate per applicazioni altamente corrosive.
Membrane in PTFE/PFA: garantiscono resistenza chimica e bassa generazione di particelle.
Finitura superficiale
Le superfici a contatto con il fluido sono tipicamente elettrolucidate fino a una rugosità media (Ra) di 10 micropollici (0,25 µm) o inferiore. Superfici più lisce riducono l’adesione delle particelle e migliorano la pulibilità.

Configurazioni delle valvole
Azionamento manuale o pneumatico
Modelli normalmente aperti o normalmente chiusi
Configurazioni a due vie, a tre vie o a collettore
Design compatti per pannelli di gas ad alta densità
Queste opzioni consentono di adattare le valvole ai requisiti specifici dei processi dei semiconduttori.

Vantaggi delle valvole a membrana UHP negli stabilimenti di produzione di semiconduttori
In tutte le applicazioni, le valvole a membrana UHP offrono numerosi vantaggi generali:

Controllo della contaminazione: riduce al minimo la presenza di particelle, umidità e impurità chimiche.
Stabilità del processo: garantisce un’erogazione costante di gas e sostanze chimiche per risultati di produzione ripetibili.
Sicurezza: garantisce un isolamento affidabile e una gestione a tenuta stagna dei materiali pericolosi.
Efficienza operativa: supporta l’automazione, una manutenzione rapida e un elevato tempo di funzionamento delle apparecchiature.
Conformità normativa: aiuta gli stabilimenti a soddisfare rigorosi standard di pulizia e ambientali.

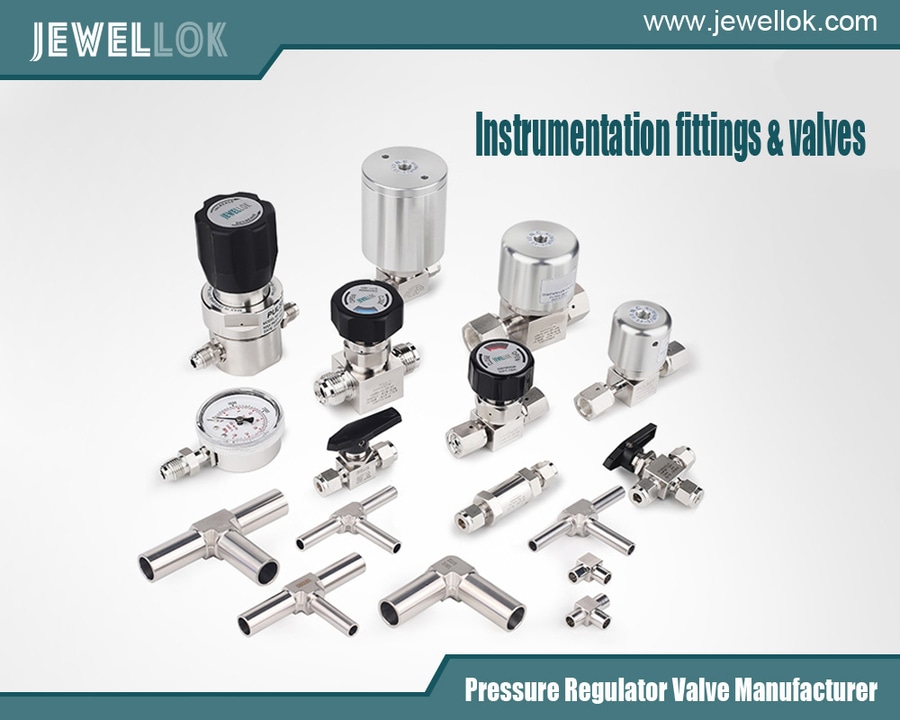

produttore di regolatori di gas ad altissima purezza
produttore di regolatori di gas ad altissima purezza
Conclusione
Le valvole a membrana per gas ad altissima purezza sono componenti fondamentali nella produzione di semiconduttori. Dall’erogazione di gas di processo e dai sistemi di deposizione avanzati alla distribuzione di sostanze chimiche a umido e agli armadi per gas critici per la sicurezza, queste valvole consentono la gestione precisa, pulita e affidabile di fluidi e gas ultrapuri.

Man mano che la tecnologia dei semiconduttori avanza verso nodi più piccoli e architetture più complesse, la domanda di maggiore purezza e di un controllo di processo più rigoroso continua a crescere. Le valvole a membrana UHP rimarranno essenziali per supportare una produzione priva di contaminazioni, massimizzare la resa dei wafer e garantire il funzionamento sicuro dei moderni stabilimenti di produzione di semiconduttori.

Per ulteriori informazioni sulle applicazioni più comuni delle valvole a membrana ad altissima purezza nella produzione di semiconduttori, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
