Regolatori di contropressione vs regolatori di riduzione della pressione

{{{sourceTextContent.subTitle}}}

Regolatori di contropressione vs regolatori di riduzione della pressione

{{{sourceTextContent.description}}}

Regolatori di contropressione vs regolatori di riduzione della pressione

Nei sistemi di controllo dei fluidi, i regolatori svolgono un ruolo cruciale nel mantenimento di livelli di pressione ottimali per garantire sicurezza, efficienza e prestazioni. Due tipi comuni di regolatori di pressione sono il regolatore di contropressione (BPR) e il regolatore di riduzione della pressione (PRR). Sebbene entrambi i dispositivi gestiscano la pressione nelle tubazioni, nei serbatoi e nelle apparecchiature di processo, funzionano secondo principi diversi e hanno finalità distinte. Comprendere le differenze tra un BPR e un PRR è essenziale per ingegneri, tecnici e progettisti di sistemi in settori quali quello petrolifero e del gas, della lavorazione chimica, farmaceutico e del trattamento delle acque.

Un regolatore di riduzione della pressione, spesso chiamato semplicemente riduttore di pressione, è progettato per abbassare la pressione proveniente da una fonte ad alta pressione a un livello più gestibile a valle. Al contrario, un regolatore di contropressione mantiene una pressione costante a monte scaricando il fluido in eccesso quando la pressione supera un valore di riferimento. Questo articolo approfondisce gli aspetti tecnici di ciascun regolatore, i loro meccanismi di funzionamento, le applicazioni e un confronto dettagliato per aiutare i professionisti a selezionare il dispositivo più adatto alle loro esigenze. Esplorando questi regolatori, possiamo comprendere come contribuiscano a un controllo preciso in contesti di fluidodinamica complessa.

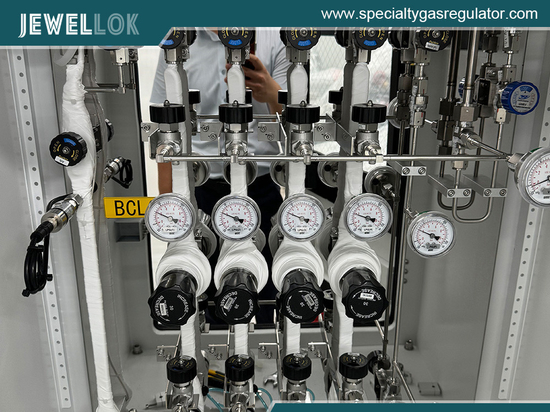

Regolatore di contropressione vs regolatore di riduzione della pressione

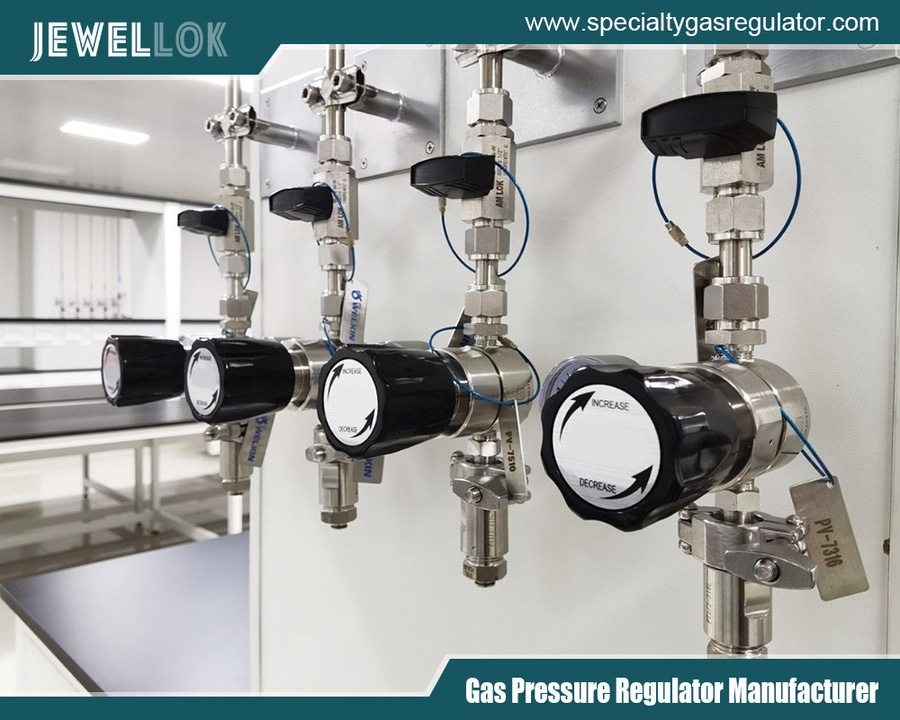

Regolatore di contropressione vs regolatore di riduzione della pressione
Comprendere i regolatori di riduzione della pressione

I regolatori di riduzione della pressione sono onnipresenti nei sistemi in cui è necessario abbassare le elevate pressioni in ingresso per proteggere i componenti a valle o soddisfare i requisiti operativi. La funzione primaria di un PRR è quella di fornire una pressione di uscita costante indipendentemente dalle fluttuazioni della pressione in ingresso o della portata.

Principio di funzionamento

Un tipico regolatore di riduzione della pressione è costituito da un corpo valvola, un elemento sensibile (come un diaframma o un pistone), una molla e un meccanismo di regolazione. La pressione in ingresso entra nel regolatore, esercitando una forza contro l’elemento sensibile. La molla contrasta questa forza e la valvola si modula per mantenere la pressione di uscita desiderata. Se la pressione in ingresso aumenta, la valvola si chiude leggermente per limitare la portata, impedendo che la pressione di uscita aumenti. Al contrario, se la pressione di uscita diminuisce a causa di un aumento della domanda, la valvola si apre maggiormente per consentire una maggiore portata.

Esistono due tipi principali di PRR: ad azione diretta e pilotati. I regolatori ad azione diretta sono più semplici e adatti ad applicazioni a bassa portata, poiché si affidano esclusivamente alla molla e alla membrana per il controllo. Le versioni pilotate utilizzano una valvola pilota più piccola per controllare una valvola principale più grande, offrendo una maggiore precisione e gestendo portate più elevate. Questi regolatori possono ottenere riduzioni di pressione da migliaia di psi fino a poche frazioni, con una precisione spesso compresa tra l’1 e il 5% del setpoint.

Applicazioni

I PRR sono comunemente utilizzati nelle reti di distribuzione del gas per ridurre la pressione nelle condutture destinate all’uso residenziale o industriale. Nei sistemi ad aria compressa, impediscono la sovrapressurizzazione di utensili e macchinari. Nei sistemi idraulici, proteggono gli attuatori sensibili dalle elevate pressioni della pompa. Ad esempio, in una linea di alimentazione di gas naturale, un PRR potrebbe ridurre la pressione da 500 psi a 5 psi per garantire un’erogazione sicura agli apparecchi.

Vantaggi e limiti

I principali vantaggi dei PRR includono la capacità di fornire una pressione a valle stabile, la facilità di installazione e le ridotte esigenze di manutenzione. Tuttavia, non sono ideali per applicazioni con contropressione o dove è necessario il controllo della pressione a monte, poiché non scaricano l’accumulo di pressione in eccesso.

Comprendere i regolatori di contropressione

I regolatori di contropressione, noti anche come regolatori di mantenimento della pressione o di scarico, si concentrano sul controllo della pressione sul lato di ingresso. Agiscono come una valvola di sicurezza aprendosi per scaricare il fluido quando la pressione a monte supera il setpoint, impedendo così la sovrapressurizzazione.

Principio di funzionamento

Un regolatore di contropressione (BPR) presenta una struttura simile a quella di un regolatore di pressione a rilancio (PRR), ma funziona in modo inverso. Comprende una valvola, un elemento sensibile e un meccanismo caricato a molla. La pressione a monte agisce sull’elemento sensibile e, quando supera la forza della molla, la valvola si apre per scaricare il fluido in un’area a pressione inferiore, come l’atmosfera o una linea di ritorno. Ciò mantiene la pressione a monte al livello desiderato. A differenza delle PRR, le BPR non regolano la pressione a valle; la loro uscita è tipicamente aperta verso uno scarico o un sistema di riciclo.

Le BPR possono essere caricate a molla per operazioni semplici oppure caricate a cupola per un controllo più preciso tramite una pressione di riferimento. Nei modelli con cupola, un gas o un fluido esterno fornisce la forza di carico, consentendo regolazioni a distanza e una maggiore precisione nei sistemi dinamici.

Applicazioni

Le BPR sono fondamentali nei processi che richiedono una pressione a monte costante, come le linee di scarico delle pompe, dove impediscono la cavitazione mantenendo la contropressione sulla pompa. Nei reattori chimici, mantengono la pressione per garantire le velocità di reazione. Nei sistemi di scarico di sicurezza, proteggono i serbatoi dalla rottura scaricando la pressione in eccesso. Ad esempio, in un sistema cromatografico, una BPR mantiene la pressione della colonna per ottimizzare l’efficienza di separazione.

Vantaggi e limiti

I BPR eccellono nel fornire protezione dalla sovrapressione e nel mantenere la stabilità del sistema a monte. Sono robusti e, se realizzati con materiali adeguati, possono gestire fluidi corrosivi. Tuttavia, consumano fluido durante lo sfogo, il che può comportare sprechi, e richiedono un adeguato sistema di smaltimento per il fluido scaricato.

Differenze chiave tra BPR e PRR

Sebbene entrambi i regolatori gestiscano la pressione, i loro orientamenti operativi li distinguono. Un PRR viene installato per controllare la pressione a valle, agendo come un riduttore nel percorso di flusso. Esso limita la portata per ottenere la pressione di uscita desiderata, rendendolo ideale per applicazioni sul lato di alimentazione. D’altra parte, un BPR controlla la pressione a monte scaricando l’eccesso, funzionando più come una valvola di sicurezza nelle linee di bypass o di sfiato.

In termini di direzione del flusso, i PRR gestiscono il flusso dall’ingresso all’uscita, con una caduta di pressione attraverso il dispositivo. I BPR spesso registrano flusso solo durante lo scarico, mentre il flusso primario li bypassa fino all’attivazione. Anche la sensibilità alla contropressione differisce: i PRR possono essere influenzati da restrizioni a valle, causando potenzialmente uno «scorrimento» (aumento graduale della pressione), mentre i BPR sono progettati per gestire tali scenari concentrandosi sulla parte a monte.

Anche i parametri prestazionali variano. I PRR vengono valutati in base al droop (caduta di pressione all’aumentare della portata) e al lock-up (capacità di interrompere il flusso in assenza di richiesta). I BPR vengono valutati in base alla pressione di richiusura (pressione alla quale la valvola si chiude dopo lo scarico) e al blowdown (differenza tra la pressione di taratura e quella di richiusura). I materiali e il dimensionamento sono simili, spesso prevedono l’uso di acciaio inossidabile o ottone per garantire la durata, ma le BPR possono richiedere orifizi più grandi per uno scarico rapido.

Somiglianze e uso complementare

Nonostante le differenze, le BPR e le PRR condividono caratteristiche comuni. Entrambe utilizzano un feedback meccanico tramite molle e membrane per l’autoregolazione, eliminando la necessità di alimentazione esterna nei modelli base. Possono essere dotate di manometri, filtri e accessori per una maggiore funzionalità. In molti sistemi vengono utilizzate insieme: una PRR per fornire una pressione controllata e una BPR per proteggere dai picchi a monte.

Ad esempio, in un sistema di alimentazione dell’acqua di una caldaia, un PRR riduce il vapore ad alta pressione a livelli utilizzabili, mentre un BPR sul mandata della pompa garantisce una pressione minima per evitare il flashing.

Criteri di selezione

La scelta tra un BPR e un PRR dipende dai requisiti del sistema. Considerare il punto di controllo: a valle per il PRR, a monte per il BPR. Valutare le portate, gli intervalli di pressione, la compatibilità con i fluidi (gas, liquidi, sostanze corrosive) e i fattori ambientali come la temperatura. Il costo è un altro fattore; i PRR sono spesso più economici per le applicazioni standard, mentre i BPR possono essere specifici per funzioni di scarico di sicurezza.

Le norme di sicurezza, come i codici ASME per i recipienti a pressione, possono imporre l’uso di BPR per la protezione dalla sovrapressione. Dimensionare sempre i regolatori in base al Cv (coefficiente di flusso) per evitare un sottodimensionamento, che causa instabilità, o un sovradimensionamento, che comporta uno scarso controllo.

Conclusione

I regolatori di contropressione (BPR) e i regolatori di riduzione della pressione (PRR) sono strumenti indispensabili nella gestione dei fluidi, ciascuno adattato a specifiche esigenze di controllo della pressione. I PRR garantiscono un’erogazione a valle sicura ed efficiente, mentre i BPR salvaguardano l’integrità a monte attraverso lo scarico di sovrapressione. Comprendendone i principi, le applicazioni e le differenze, gli ingegneri possono progettare sistemi più affidabili. In un’era di crescente automazione, l’integrazione di questi regolatori con sensori e sistemi di controllo migliorerà ulteriormente la precisione. In definitiva, la scelta tra BPR e PRR dipende dalle dinamiche di pressione del sistema, il che sottolinea l’importanza di un’analisi approfondita nelle decisioni ingegneristiche.
