Come funziona una scatola di distribuzione per valvole del gas SiH4

{{{sourceTextContent.subTitle}}}

Come funziona una scatola di distribuzione per valvole del gas SiH4

{{{sourceTextContent.description}}}

Come funziona una scatola di distribuzione per valvole del gas SiH4

Nel settore della produzione di semiconduttori e della lavorazione di materiali avanzati, la gestione sicura e precisa dei gas speciali è di fondamentale importanza. Il silano (SiH4), un gas incolore e piroforico noto per la sua reattività e per l’impiego nei processi di deposizione chimica da vapore (CVD), richiede attrezzature specializzate per garantire un’erogazione controllata e ridurre al minimo i rischi. Uno di questi sistemi fondamentali è la scatola di distribuzione con valvole per gas SiH4 (VMB), un gruppo compatto e chiuso progettato per regolare, distribuire e monitorare il flusso di gas silano dalle bombole di stoccaggio agli strumenti di processo. Questo articolo approfondisce il funzionamento tecnico di una VMB per SiH4, esplorandone i componenti, i principi operativi, i meccanismi di sicurezza e le applicazioni. Comprendendone il funzionamento, ingegneri e tecnici possono apprezzarne l’integrazione nei sistemi di erogazione di gas ad alta purezza, migliorando l’efficienza e la sicurezza negli ambienti industriali.

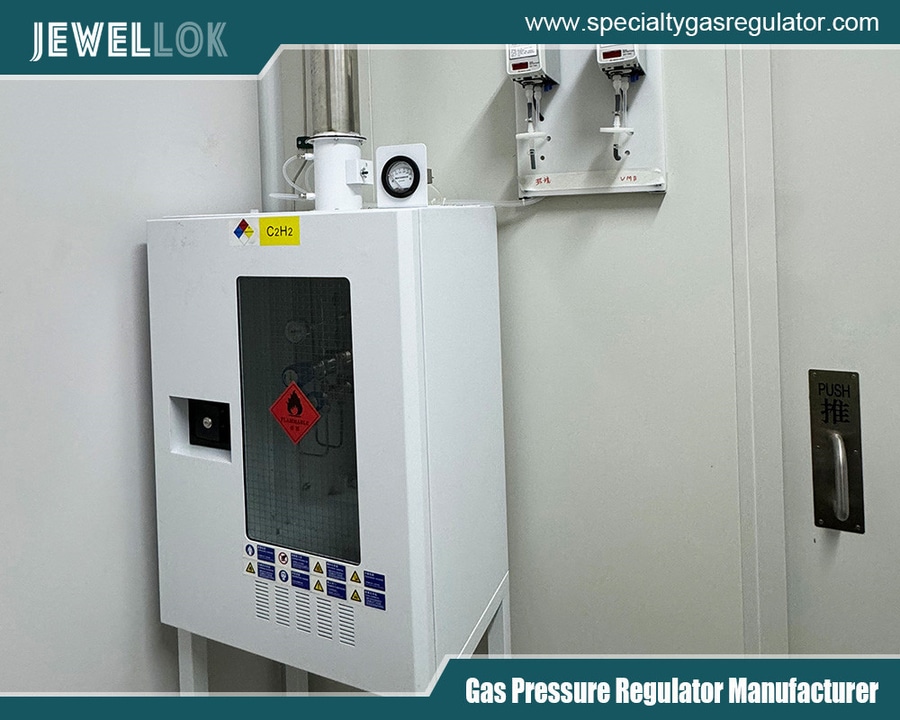

scatola di distribuzione delle valvole per gas SiH4
scatola di distribuzione delle valvole per gas SiH4
Nozioni fondamentali sul SiH4 e le sfide legate alla sua gestione

Il gas silano, con formula chimica SiH₄, è un idruro di silicio che si decompone facilmente in presenza di ossigeno o umidità, spesso incendiandosi spontaneamente. È ampiamente utilizzato nella produzione di wafer di silicio, celle solari e transistor a film sottile grazie alla sua capacità di depositare strati di silicio a temperature relativamente basse. Tuttavia, la sua natura pericolosa — classificato come estremamente infiammabile e tossico — richiede rigorose misure di contenimento e controllo. I tradizionali sistemi di erogazione del gas, quali semplici regolatori e tubazioni, sono inadeguati per l’SiH4 poiché privi della ridondanza e del monitoraggio necessari per prevenire perdite, sovrapressurizzazione o rilasci accidentali.

Ecco che entra in gioco il quadro valvolare (VMB): un involucro modulare in acciaio inossidabile che ospita una rete di valvole, regolatori, manometri e sensori. Solitamente montato a parete o a pavimento, un VMB per SiH4 è progettato per gestire pressioni fino a 3000 psi mantenendo livelli di purezza ultraelevati, che spesso superano il 99,999%, al fine di evitare la contaminazione nei processi sensibili. La scatola funge da intermediario tra le bombole di gas (conservate in un armadio remoto) e le apparecchiature a valle, fornendo un controllo automatizzato o manuale del flusso di gas.

Componenti chiave di una scatola di distribuzione delle valvole per gas SiH4

Un VMB standard per SiH4 comprende diversi componenti interconnessi, ciascuno dei quali svolge un ruolo specifico nella gestione del gas. Il cuore del sistema è costituito dal collettore stesso, una serie di tubi e valvole interconnessi che consentono di passare da una fonte di gas all’altra. Questa ridondanza garantisce una fornitura continua; ad esempio, se una bombola si esaurisce, il sistema può passare senza soluzione di continuità a un’altra senza interrompere le operazioni.

I raccordi di ingresso sono dotati di valvole di ritegno ad alta integrità e filtri per impedire il riflusso e rimuovere le particelle dal gas in entrata. I regolatori di pressione, spesso a doppio stadio per un controllo preciso, riducono l’elevata pressione della bombola (tipicamente 1500-2000 psi) a una pressione di linea utilizzabile (circa 50-100 psi). Questi regolatori incorporano membrane realizzate con materiali resistenti alla corrosione come l’Hastelloy o il Monel per resistere alla reattività dell’SiH₄.

Le valvole sono gli elementi fondamentali del VMB. Le valvole di isolamento ad azionamento pneumatico, controllate da aria compressa o azoto, garantiscono una chiusura di sicurezza in caso di emergenza. Le valvole a sfera o a spillo consentono la regolazione fine delle portate, mentre le valvole di eccesso di flusso (EFV) si chiudono automaticamente se la portata supera i limiti preimpostati, segnalando una potenziale perdita. Manometri e trasduttori monitorano la pressione in più punti, trasmettendo i dati a un controllore logico programmabile (PLC) o a un sistema di controllo distribuito (DCS).

I sensori svolgono un ruolo fondamentale nel monitoraggio in tempo reale. I rilevatori di gas tossici, come i sensori elettrochimici specifici per l’SiH₄, avvisano gli operatori in presenza di concentrazioni anche a partire da 5 ppm. I misuratori di portata, spesso regolatori di portata massica (MFC), garantiscono portate precise, compensando le variazioni di temperatura e pressione. La camera stessa è ventilata, con bocchette di scarico collegate a un sistema di lavaggio per neutralizzare eventuali fughe di gas.

Principi operativi: come funziona il VMB passo dopo passo

Il funzionamento di un VMB per SiH₄ inizia con l’alimentazione del gas. Le bombole sono collegate tramite tubi flessibili alle porte di ingresso del collettore. Al momento dell’attivazione — sia manualmente tramite un pannello di controllo sia automaticamente tramite un PLC — il sistema esegue un autocontrollo: le valvole effettuano un ciclo per verificarne l’integrità, le pressioni vengono equalizzate e i sensori vengono calibrati.

Il gas entra nel regolatore primario, dove viene ridotto a pressione intermedia. Spesso segue un ciclo di spurgo, che utilizza un gas inerte come l’azoto per lavare le linee e rimuovere eventuali residui di aria o umidità che potrebbero reagire con l’SiH₄. Questo passaggio è fondamentale, poiché anche tracce minime di ossigeno possono causare la decomposizione, formando particelle di biossido di silicio che intasano le linee.

Una volta effettuato lo spurgo, le valvole di isolamento si aprono, consentendo all’SiH₄ di fluire attraverso il collettore. L’MFC regola la portata massica, tipicamente espressa in centimetri cubi standard al minuto (sccm), in base alle esigenze di processo. Se sono presenti più uscite, le valvole di deviazione indirizzano il gas verso strumenti specifici, come le camere CVD.

Durante il funzionamento, il PLC monitora continuamente i parametri. Ad esempio, se la pressione scende al di sotto di una soglia (indicando l’esaurimento della bombola), il sistema passa a una bombola di riserva tramite valvole di commutazione. In caso di anomalie — come un improvviso picco di pressione o una perdita rilevata — si attiva la sequenza di arresto di emergenza (ESD): tutte le valvole si chiudono, gli sfiati si aprono e gli allarmi suonano. Dopo l’arresto, una routine di sfiato e spurgo convoglia il SiH4 residuo verso un sistema di smaltimento sicuro.

I VMB avanzati incorporano funzionalità intelligenti, come il monitoraggio remoto tramite Ethernet o interfacce wireless. La registrazione dei dati tiene traccia dei modelli di utilizzo, consentendo una manutenzione predittiva, come la sostituzione dei regolatori prima che si verifichino guasti.

Meccanismi di sicurezza: mitigazione dei rischi nella gestione dell’SiH4

La sicurezza è il fondamento della progettazione delle VMB, dati i rischi legati all’SiH4. L’involucro è realizzato in acciaio inossidabile 316L con giunti saldati per prevenire perdite ed è spesso classificato per ambienti a prova di esplosione (Classe I, Divisione 1). Le configurazioni delle valvole a doppio blocco e spurgo (DBB) garantiscono che, quando una sezione viene isolata, una valvola di spurgo sfoghi il gas intrappolato, riducendo il rischio di rilascio accidentale durante la manutenzione.

Il rilevamento delle perdite è multiforme: oltre ai sensori di gas, il test di tenuta all’elio effettuato durante l’installazione verifica l’integrità del sistema fino a 10^-9 atm-cc/sec. La protezione dalla sovrapressione è garantita da dischi di rottura e valvole di sicurezza che deviano la pressione in eccesso verso una torcia o uno scrubber.

Il sistema antincendio è integrato, con rilevatori UV/IR che attivano lo scarico di CO₂ o di agenti puliti. I pannelli dell’interfaccia uomo-macchina (HMI) offrono comandi intuitivi, con disposizioni di lockout/tagout per una manutenzione sicura. La conformità a standard quali SEMI S2 (per la sicurezza delle apparecchiature per semiconduttori) e NFPA 55 (per i gas compressi) garantisce che il VMB soddisfi i parametri di riferimento globali in materia di sicurezza.

Applicazioni industriali

I VMB per SiH4 sono indispensabili negli stabilimenti di produzione di semiconduttori, dove alimentano gli strumenti CVD potenziati al plasma per la deposizione di silicio amorfo. Nel settore fotovoltaico, supportano la produzione di pannelli solari a film sottile. I laboratori di ricerca utilizzano VMB su scala ridotta per esperimenti di crescita epitassiale. Oltre alle applicazioni basate sul silicio, sistemi simili gestiscono altri gas idruri come il germanio (GeH₄) nella produzione di semiconduttori composti.

La modularità dei VMB consente la personalizzazione: per gli stabilimenti ad alta produttività, i collettori multicilindrici aumentano la capacità; per la ricerca e lo sviluppo, sono sufficienti modelli compatti. L’integrazione con i sistemi di gestione degli edifici (BMS) consente il monitoraggio dei gas a livello di struttura, ottimizzando l’uso dell’energia e la sicurezza.

Sfide e tendenze future

Nonostante la loro robustezza, i VMB per SiH₄ devono affrontare sfide quali la compatibilità dei materiali — l’SiH₄ può degradare alcuni polimeri — e la necessità di calibrazioni frequenti. La manutenzione richiede una formazione specializzata per la gestione di materiali pericolosi.

In prospettiva, i progressi includono analisi predittive basate sull’IoT, che utilizzano l’intelligenza artificiale per prevedere i guasti sulla base dei dati dei sensori. I progetti sostenibili puntano a ridurre il consumo di gas di spurgo, in linea con gli obiettivi di produzione ecocompatibile. I sistemi ibridi che combinano i VMB con generatori di gas in loco potrebbero ridurre al minimo i rischi legati alla movimentazione delle bombole.

scatola di distribuzione delle valvole per gas SiH4
scatola di distribuzione delle valvole per gas SiH4
Conclusione

La scatola di distribuzione delle valvole per gas SiH4 è un esempio di ingegnosità ingegneristica nella gestione dei gas pericolosi. Integrando valvole, regolatori, sensori e comandi all’interno di un involucro sicuro, garantisce l’erogazione precisa e sicura del silano per processi industriali critici. Comprendere i suoi componenti e il suo funzionamento consente ai professionisti di ottimizzare le prestazioni, prevenire incidenti e promuovere l’innovazione nella scienza dei materiali. Con l’evolversi della tecnologia, il VMB rimarrà una misura di sicurezza fondamentale nella ricerca di soluzioni avanzate nel campo dell’elettronica e delle energie rinnovabili.

Per ulteriori informazioni sul funzionamento di una scatola di distribuzione delle valvole per gas SiH4, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
