Regolatore di CO₂ UHP resistente: progettato per ambienti corrosivi e per garantire una lunga durata

{{{sourceTextContent.subTitle}}}

Regolatore di CO₂ UHP resistente: progettato per ambienti corrosivi e per garantire una lunga durata

{{{sourceTextContent.description}}}

In settori che spaziano dalla produzione di semiconduttori e dalla produzione farmaceutica alla distribuzione di bevande per uso alimentare e ai laboratori di ricerca, l’erogazione precisa, affidabile e sicura dell’anidride carbonica (CO₂) è di fondamentale importanza. Tuttavia, quando la CO₂ viene immessa in ambienti in cui sono già presenti agenti corrosivi, o quando interagisce con l’umidità formando acido carbonico, i regolatori standard possono subire un rapido degrado, con conseguenti guasti, contaminazione e rischi per la sicurezza. Questo articolo tecnico esplora la filosofia di progettazione, la scienza dei materiali e le innovazioni ingegneristiche alla base di una nuova generazione di regolatori di CO₂ durevoli e ad altissima purezza (UHP), progettati specificamente per ambienti corrosivi. Esamineremo come la metallurgia avanzata, i trattamenti superficiali e le tecnologie di sigillatura ermetica convergano per creare un regolatore con un ciclo di vita eccezionale, garantendo prestazioni costanti, costi di manutenzione ridotti e una maggiore integrità del sistema nelle applicazioni più esigenti.

Produttori cinesi di regolatori di pressione
Produttori cinesi di regolatori di pressione
La sfida degli ambienti corrosivi nella distribuzione del gas
La funzione primaria di un regolatore di gas è quella di ridurre una pressione di ingresso elevata e variabile proveniente da una bombola o da un collettore a una pressione di uscita più bassa, stabile e utilizzabile. Per la CO₂, questo compito apparentemente semplice è complicato dalle proprietà intrinseche del gas. La CO₂ anidra non è intrinsecamente corrosiva, ma in presenza anche di tracce di vapore acqueo forma acido carbonico (H₂CO₃). Questo acido debole può attaccare in modo aggressivo i componenti interni di un regolatore, in particolare quelli realizzati in ottone standard o in acciai inossidabili di qualità inferiore.

Gli ambienti corrosivi vanno oltre questa reazione intrinseca. Negli impianti di semiconduttori, i regolatori possono essere esposti a vapori acidi presenti nell’ambiente (ad es. HF, HCl). Nelle applicazioni offshore nel settore petrolifero e del gas o in ambito marittimo, le atmosfere ricche di sale rappresentano una grave minaccia. Gli impianti di lavorazione chimica possono presentare una miriade di specie aggressive. In queste condizioni, un regolatore standard può subire corrosione puntiforme, criccatura da tensocorrosione, corrosione galvanica tra metalli dissimili e generazione di particolato derivante dal degrado degli elastomeri. Questi guasti compromettono la purezza (fondamentale per le applicazioni UHP), causano scorrimento o calo della pressione e, in ultima analisi, comportano tempi di inattività non programmati e costi di sostituzione.

È quindi necessario un regolatore di CO₂ che vada oltre il design convenzionale: un dispositivo di classe UHP progettato non solo per garantire la purezza al momento dell’installazione, ma anche per mantenere la purezza e le prestazioni nel corso di un ciclo di vita corrosivo.

Scienza dei materiali: il fondamento della durata
Il cuore di un regolatore di CO₂ UHP durevole risiede nella scelta dei materiali. Ogni componente a contatto con il fluido ed esposto deve essere scelto in base alla sua inerzia e resistenza.

Corpo e camera del diaframma: mentre l’acciaio inossidabile 316L rappresenta lo standard di riferimento per la resistenza alla corrosione, i regolatori avanzati impiegano leghe come l’Hastelloy C-276 o C-22 per ambienti eccezionalmente difficili. Queste leghe di nichel-molibdeno-cromo offrono un’eccellente resistenza alla corrosione puntiforme, alla corrosione interstiziale e alla criccatura da tensocorrosione in ambienti acidi e ricchi di cloruri. Per applicazioni meno severe ma comunque impegnative, la nichelatura chimica (ENP) su acciaio 316L fornisce una barriera dura, uniforme e altamente resistente alla corrosione senza il rischio di contaminazione ferrosa.
Meccanica interna e molle: le molle sono componenti critici e spesso vulnerabili. Le molle in filo armonico, comuni nei regolatori economici, sono altamente soggette alla corrosione. La durata si ottiene utilizzando molle in acciaio inossidabile 316L o, meglio ancora, in Inconel X-750 o Elgiloy. Queste superleghe mantengono il loro modulo elastico e la resistenza alla trazione in ampi intervalli di temperatura e resistono al rilassamento e alla fatica da corrosione.
Elementi di tenuta: gli elastomeri sono in genere l’anello più debole. Gli O-ring standard in Buna-N (nitrile) si degradano rapidamente se esposti alla CO₂ e all’umidità. La soluzione risiede nei perfluoroelastomeri (FFKM, ad es. Kalrez®, Chemraz®) o nei fluoropolimeri di alta qualità (PTFE, PFA). L’FFKM offre una resistenza chimica quasi universale e un degassamento estremamente basso, essenziale per i sistemi UHP. Il PTFE, utilizzato come diaframmi e guarnizioni di sede, fornisce una barriera completamente inerte e a permeabilità zero, impedendo sia la contaminazione sia la “fuoriuscita” di gas attraverso il diaframma.
Elementi filtranti: un filtro in acciaio inossidabile 316L sinterizzato (con una granulometria tipica compresa tra 2 e 7 micron) è obbligatorio per il funzionamento UHP. Deve essere progettato per garantire la pulibilità e l’integrità, impedendo la contaminazione a valle da parte del particolato a monte.

Innovazioni progettuali per una lunga durata e la riduzione della corrosione
Oltre ai materiali, specifiche caratteristiche progettuali contrastano in modo proattivo la corrosione e prolungano la durata di servizio.

Tenuta ermetica e progettazione del diaframma: Il progresso più significativo è l’uso di un diaframma interamente in metallo, sigillato ermeticamente. Sostituendo il tradizionale diaframma rotante in elastomero o persino in PTFE con una membrana metallica saldata (spesso in 316L o Hastelloy), il gas di processo rimane interamente contenuto all’interno di una cavità metallica. Ciò elimina qualsiasi permeazione, elimina una delle principali vie di degrado e crea una tenuta immune agli attacchi chimici. La camera della molla è isolata, proteggendo il meccanismo critico della molla da qualsiasi ingresso di sostanze corrosive.
Finitura superficiale e passivazione: La finitura della superficie interna è fondamentale per le prestazioni UHP e la resistenza alla corrosione. Una finitura elettrolucidata uniforme (spesso con Ra < 15 µin) non solo riduce l’adesione di particolato e il degassamento, ma rafforza anche lo strato di ossido passivo sull’acciaio inossidabile, migliorandone la resistenza alla corrosione. Un rigoroso processo di passivazione con acido nitrico, eseguito dopo la lavorazione meccanica, rafforza ulteriormente questo strato protettivo.
Progettazione priva di fessure: La progettazione mira a ridurre al minimo i punti morti, le cavità e i raccordi filettati nel percorso del gas. Ove possibile, al posto delle filettature NPT vengono utilizzati raccordi VCJ® o altri raccordi con tenuta frontale a guarnizione metallica. Ciò elimina le fessure in cui l’umidità può accumularsi e possono formarsi focolai di corrosione.
Rivestimenti per la protezione esterna: Sebbene le parti interne a contatto con il fluido siano protette, l’alloggiamento esterno deve resistere all’ambiente circostante. Un sistema di rivestimento multistrato — come una finitura epossidica verniciata a polvere su un pretrattamento al fosfato di zinco — fornisce una solida difesa contro sali, solventi e abrasione. Per casi estremi, i componenti esterni possono essere realizzati in alluminio di grado marino con anodizzazione.
Meccanismo robusto e autocompensante: Un regolatore ad alte prestazioni utilizza un elemento sensibile a pistone anziché un semplice stelo. Ciò garantisce maggiore sensibilità e stabilità con minore isteresi. In combinazione con un’ampia area del diaframma lavorata con precisione, il regolatore è in grado di mantenere il setpoint nonostante le fluttuazioni della pressione in ingresso, riducendo i cicli di usura. Tutte le parti mobili sono progettate con attrito minimo e percorsi di carico ottimizzati per prevenire l’usura prematura.

Specifiche tecniche e parametri prestazionali
Un regolatore di CO₂ UHP durevole si caratterizza per il suo campo prestazionale e le sue specifiche:

Intervalli di pressione in ingresso/uscita: Progettato per bombole di CO₂ ad alta pressione (fino a 3000 psi / 207 bar in ingresso), con controllo preciso negli intervalli di uscita bassi (ad es. 0-50, 0-100 psig).
Integrità contro le perdite: Tassi di perdita estremamente bassi sia a livello delle sedi esterne che interne, tipicamente certificati mediante spettrometria di massa dell’elio come inferiori a 1 x 10⁻⁹ atm cc/sec He.
Capacità di flusso (Cv): Adeguata all’applicazione senza sovradimensionamento, garantendo un controllo stabile. I valori Cv sono caratterizzati con precisione.
Compatibilità: Certificato per CO₂ UHP (ad es. purezza del 99,999% o superiore). I materiali a contatto con il fluido sono convalidati per la compatibilità con le tracce di contaminanti corrosivi presenti nell’ambiente.
Intervallo di temperatura: Funziona in modo affidabile in un ampio intervallo (da -20 °C a +70 °C) per tenere conto delle variazioni di processo e dell’ubicazione.
Pulizia: Assemblato in una camera bianca di Classe 100, sottoposto a trattamento termico sotto vuoto e confezionato in sacchetti secondo gli standard IEST o SEMI. I livelli di particolato e idrocarburi sono certificati.
Tabella 1: Confronto delle caratteristiche dei regolatori

Caratteristica Regolatore industriale standard Regolatore per CO₂ UHP a lunga durata
Materiale del corpo principale Ottone o acciaio inossidabile 304 Acciaio inossidabile 316L, Hastelloy o 316L con rivestimento ENP
Diaframma Elastomerico (nitrile) Ermetico interamente in metallo saldato o PTFE
Materiale della molla Filo armonico o acciaio inossidabile 302 Inconel X-750 o Elgiloy
Guarnizioni O-ring in Buna-N Perfluoroelastomero FFKM o PTFE
Finitura interna Lavorata a macchina (Ra ~32 µin) Elettrolucidata (Ra < 15 µin)
Tasso di perdita ~1 x 10⁻⁶ atm cc/sec ≤ 1 x 10⁻⁹ atm cc/sec He
Resistenza alla corrosione Limitata ad ambienti poco aggressivi Eccellente; progettato per l’esposizione ad acidi e cloruri
Durata di vita prevista 2-5 anni (uso moderato) Oltre 10 anni (in ambienti corrosivi)

Considerazioni specifiche per l’applicazione
Il valore di un regolatore durevole si manifesta in applicazioni specifiche particolarmente impegnative:

Produzione di semiconduttori: negli strumenti di incisione o deposizione che utilizzano CO₂ per la pulizia della camera o come gas di processo, i regolatori non devono introdurre ioni metallici (Na+, K+, Fe++) o particelle. La corrosione causata dai vapori di HF presenti nell’ambiente rappresenta una minaccia costante. Spesso la specifica richiede un regolatore in Hastelloy, sigillato ermeticamente ed elettrolucidato.
Settore farmaceutico e biotecnologico: nella fermentazione (controllo del pH) o nell’estrazione con fluidi supercritici (SFE), la purezza del gas e l’affidabilità del regolatore sono requisiti imprescindibili. Il design deve essere compatibile con la sterilizzazione a vapore (SIP) o con la pulizia in loco (CIP), il che richiede materiali in grado di resistere a ripetuti cicli termici e chimici.
Alimentare e bevande (scala industriale): Nella carbonatazione o nell’erogazione su larga scala, l’affidabilità e l’igiene sono fondamentali. Sebbene non sempre si tratti di UHP, il regolatore deve resistere a frequenti lavaggi con detergenti caustici o acidi senza subire corrosione.
Settore marittimo e offshore: sulle piattaforme o sulle navi, le apparecchiature sono soggette a costante esposizione agli spruzzi salini. La corrosione esterna può rendere rapidamente inutilizzabile un regolatore. In questo contesto, sono fondamentali rivestimenti esterni di grado marino e gruppi di regolazione completamente sigillati.
Laboratori di analisi e ricerca: strumenti ad alta precisione come GC-MS o NMR richiedono forniture di gas ultra-stabili. Un regolatore resistente alla corrosione interna garantisce la stabilità della linea di base e la purezza necessarie per misurazioni sensibili nel corso di molti anni.

Analisi dei costi del ciclo di vita e manutenzione
Sebbene la spesa iniziale per un regolatore UHP durevole sia superiore a quella di un modello standard, il costo totale di proprietà (TCO) è significativamente inferiore. I costi vengono analizzati su un orizzonte temporale di 10 anni:

Tempi di inattività ridotti: i guasti imprevisti nei processi continui possono costare migliaia all’ora. L’affidabilità elimina questi eventi.
Intervalli di taratura e manutenzione prolungati: il design robusto mantiene la precisione più a lungo, potenzialmente raddoppiando o triplicando il tempo tra una taratura e l’altra.
Eliminazione delle sostituzioni premature: invece di sostituire un regolatore corroso ogni 2-3 anni, l’unità durevole dura un decennio o più.
Tutela dell’integrità delle risorse: prevenire la contaminazione del gas può salvare componenti a valle molto più costosi (ad esempio, la camera di un strumento di processo o una colonna analitica).
La manutenzione, quando necessaria, deve seguire le procedure del produttore, che spesso prevedono un servizio di restituzione in fabbrica, dove il regolatore può essere revisionato utilizzando parti OEM certificate, riportandolo alle specifiche originali.

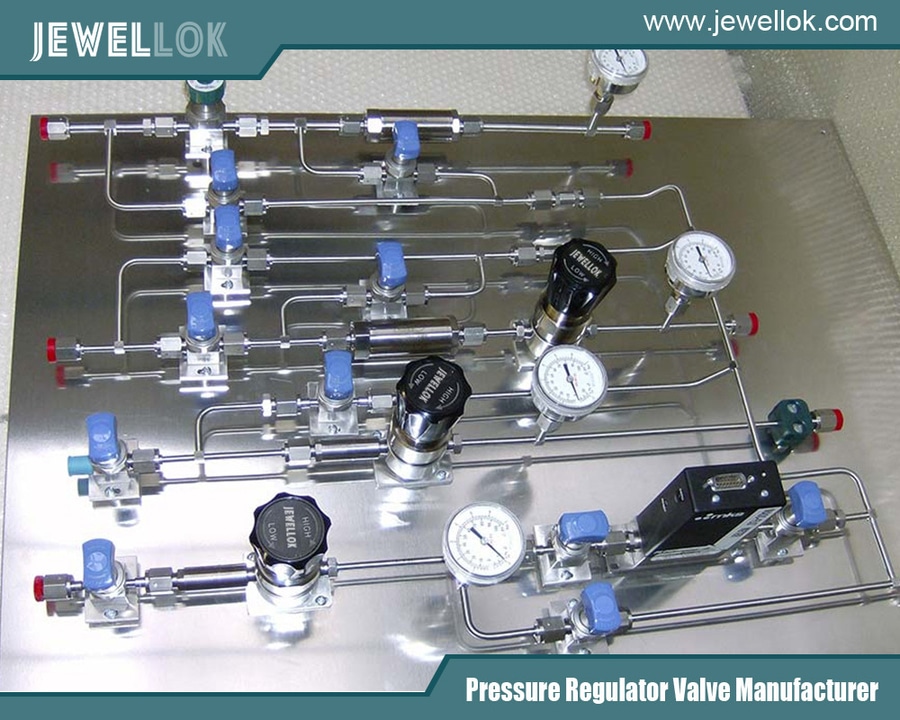

Applicazione del regolatore di pressione per gas ad altissima purezza
Applicazione del regolatore di pressione per gas ad altissima purezza
Conclusione
Il “Regolatore di CO₂ UHP a lunga durata” non rappresenta semplicemente un miglioramento incrementale, ma un vero e proprio cambiamento di paradigma nella gestione dei gas in ambienti aggressivi. Grazie all’integrazione di leghe avanzate resistenti alla corrosione, all’impiego di una tecnologia di sigillatura ermetica e alla realizzazione di un design privo di fessure e con finitura di alta qualità, questi regolatori risolvono le cause fondamentali di guasto dei modelli precedenti. Trasformano il regolatore da componente di consumo a risorsa di sistema affidabile e di lunga durata. Per gli ingegneri e gli operatori che gestiscono processi critici in cui la CO₂ deve affrontare sfide corrosive, investire in questo livello di durata è una decisione strategica che salvaguarda la purezza, garantisce la sicurezza, migliora la produttività e offre un ritorno sull’investimento dimostrabilmente superiore nel lungo termine. Questa tecnologia rappresenta un’evoluzione necessaria, che garantisce che l’infrastruttura di erogazione del gas stia al passo con le crescenti esigenze delle moderne applicazioni industriali e di ricerca ad alto rischio.

Per ulteriori informazioni sul regolatore di CO₂ UHP durevole, progettato per ambienti corrosivi e per garantire una lunga durata, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/.
