Come scegliere una valvola di regolazione e riduzione della pressione PH₃ UHP che sia sicura ed efficace nel prevenire la contaminazione da gas

{{{sourceTextContent.subTitle}}}

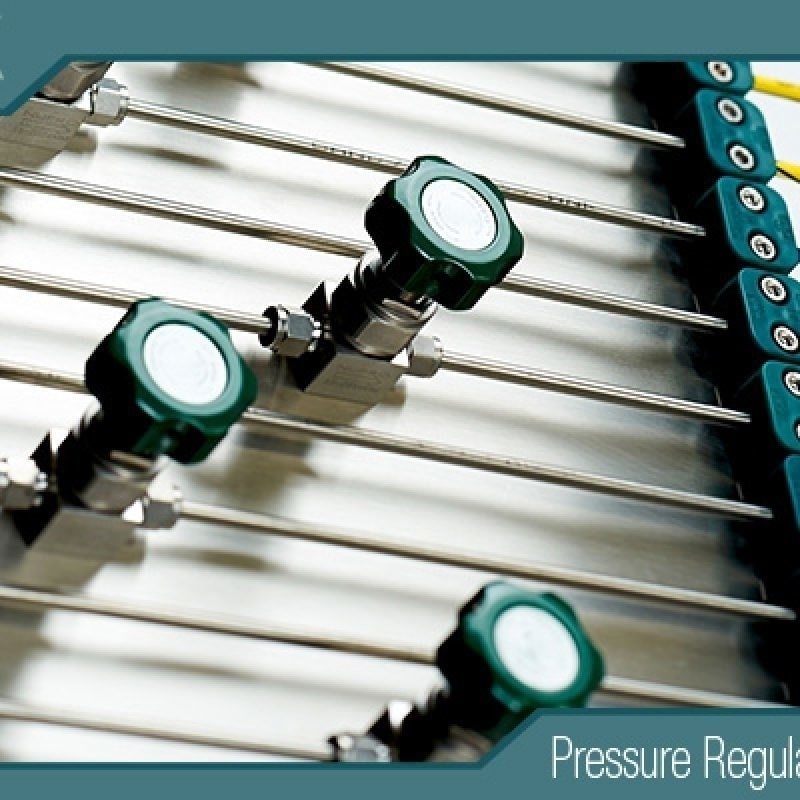

Come scegliere una valvola di regolazione e riduzione della pressione PH₃ UHP che sia sicura ed efficace nel prevenire la contaminazione da gas

{{{sourceTextContent.description}}}

Nel mondo ad alto rischio della produzione di semiconduttori, della fabbricazione di schermi piatti e del fotovoltaico avanzato, l’integrità dei gas di processo è fondamentale. La fosfina (PH₃), un gas altamente tossico, piroforico e reattivo, è un dopante e un materiale precursore di importanza cruciale. Il suo impiego in applicazioni ad altissima purezza (UHP) richiede sistemi di erogazione del gas che garantiscano non solo la sicurezza dell’operatore e dell’ambiente, ma anche la prevenzione assoluta di contaminazioni che potrebbero causare perdite catastrofiche di resa. La valvola di regolazione e riduzione della pressione rappresenta un punto di controllo critico in questo sistema. La scelta della valvola corretta non è semplicemente una decisione di approvvigionamento, ma una misura di sicurezza ingegneristica fondamentale. Questo articolo fornisce una guida tecnica completa per ingegneri e specialisti degli acquisti sulla scelta di un regolatore di riduzione della pressione per PH₃ UHP che dia priorità alla sicurezza e garantisca la purezza del gas.

Regolatore di azoto ad alta purezza e alta portata
Regolatore di azoto ad alta purezza e alta portata
L’ambiente ad alto rischio e ad alta purezza
La fosfina è un materiale fondamentale nell’industria elettronica, utilizzato per il drogaggio in situ degli strati di silicio, la formazione di semiconduttori composti come il fosfuro di gallio (GaP) e nella deposizione chimica da vapore di composti organometallici (MOCVD). I suoi rischi sono ben documentati: un limite di esposizione medio ponderato nel tempo (TWA) spesso inferiore a 0,1 ppm, infiammabilità spontanea nell’aria a concentrazioni superiori a circa l’1,8% e la possibilità di formare miscele esplosive.

Oltre alla sicurezza immediata, il controllo della contaminazione è altrettanto fondamentale. Le impurità introdotte a livelli di parti per miliardo (ppb) o addirittura di parti per trilione (ppt) possono alterare le proprietà elettriche dei dispositivi a semiconduttori, causando guasti, prestazioni ridotte e perdite finanziarie significative. Il regolatore di pressione, situato tra la bombola di alta pressione e l’apparecchiatura di processo a bassa pressione, rappresenta un potenziale punto singolo di guasto sia per il rilascio di sostanze pericolose che per l’introduzione di contaminanti. Pertanto, i criteri di selezione devono essere eccezionalmente rigorosi.

Requisiti fondamentali di sicurezza e certificazione
Prima di approfondire le specifiche di purezza, le certificazioni di sicurezza sono imprescindibili.

Conformità dei materiali (standard SEMI): La valvola deve essere realizzata con materiali conformi agli standard SEMI per l’impiego con PH₃. Ciò richiede in genere l’uso di leghe di acciaio inossidabile designate (ad es. 316L VIM/VAR o gradi elettrolucidati equivalenti) per tutte le parti a contatto con il fluido. Questi materiali presentano un degassamento minimo e sono resistenti alla corrosione da parte del PH₃ e dei suoi potenziali prodotti di decomposizione.
Certificazioni di sicurezza di terze parti: È necessario cercare valvole specificatamente certificate per l’impiego con gas piroforici/tossici da organismi internazionali riconosciuti. Le certificazioni chiave includono:
Marcatura CE (PED): Conformità alla Direttiva sulle attrezzature a pressione per la categoria di pressione pertinente.
UL/ULC o FM: Certificazione per la sicurezza antincendio ed elettrica, in particolare se la valvola è dotata di trasduttori di pressione o riscaldatori integrati.
TA-Luft e ISO 15848: Per le prestazioni relative alle emissioni fuggitive, garantendo che la tenuta dello stelo della valvola emetta meno di 1 ppmv in condizioni di prova standardizzate.
Caratteristiche di sicurezza progettuali:
Porte di spurgo: due porte di spurgo indipendenti (tipicamente da 1/4″ VCJ o simili) a monte e a valle della membrana/sede sono essenziali per uno spurgo sicuro con gas inerte durante l’installazione, la manutenzione e la sostituzione della bombola.
Sfiato confinato: Qualsiasi sfiato proveniente dal cappello o dal dispositivo di scarico deve essere convogliato verso un sistema di scarico dedicato e confinato (scrubber o linea di sfiato), mai verso l’atmosfera.
Membrana “Leak-Before-Fail”: È preferibile un design con membrana metallica saldata. Nel caso di un raro guasto della membrana, la perdita dovrebbe avvenire internamente verso la porta di sfiato contenuta, non esternamente verso l’ambiente.
Prova di tenuta: la documentazione del fornitore dovrebbe fornire dati sui tassi di perdita della sede (ad es., testato con spettrometria di massa dell’elio a meno di 1 x 10⁻⁹ atm cc/sec He).

Considerazioni sulla progettazione e sui materiali per l’altissima purezza (UHP)
La struttura della valvola determina direttamente la sua capacità di mantenere la purezza.

Finitura e trattamento superficiale: Tutte le superfici interne (a contatto con il fluido) devono presentare una finitura elettrolucidata, tipicamente specificata con Ra ≤ 10 µin (0,25 µm) o superiore. L’elettrolucidatura rimuove le irregolarità microscopiche, creando una superficie liscia e passivata che riduce al minimo l’adesione delle particelle, diminuisce l’area superficiale soggetta a degassamento e migliora la resistenza alla corrosione. Alcune valvole avanzate presentano uno strato di passivazione potenziato.
Generazione e intrappolamento di particelle: La progettazione deve eliminare punti morti, fessure e cavità in cui il gas possa ristagnare, le particelle possano accumularsi o l’umidità possa rimanere intrappolata. Una geometria interna “aerodinamica” o “ad alta portata” è l’ideale. Gli attuatori a membrana sono preferibili rispetto a quelli a pistone per l’impiego in condizioni UHP, poiché eliminano una potenziale tenuta a scorrimento che può generare particelle.
Tecnologia delle tenute: Questo è forse il componente più critico per la purezza.
Tenute primarie (sede): Le sedi metallo su metallo (ad es. in nichel o acciaio inossidabile) offrono la massima purezza e resistenza alla temperatura, ma possono presentare un tasso di perdita leggermente più elevato. Le guarnizioni in elastomero ultrapuro (come i perfluoroelastomeri, FFKM) possono garantire tassi di perdita vicini allo zero, ma devono essere sottoposte a una valutazione rigorosa in termini di compatibilità e degassamento. La scelta dipende dal rapporto specifico tra tenuta alle perdite e prodotti di degassamento ammissibili.
Guarnizioni secondarie (stelo/guarnizioni): tutte le guarnizioni statiche dovrebbero essere saldate (tipo VCJ/CONFLAT®) ove possibile. Laddove siano necessarie guarnizioni (ad es. sul coperchio), queste devono essere in metallo (rame morbido o nichel) oppure guarnizioni elastomeriche certificate ad alta purezza e a basso degassamento.
Compatibilità specifica con il gas: la valvola deve essere designata dal produttore come compatibile con il funzionamento al 100% in presenza di fosfina. Ciò garantisce che tutti i materiali a contatto con il fluido siano stati testati per la stabilità a lungo termine nei confronti del PH₃, prevenendo il degrado, l’infragilimento o la formazione di sottoprodotti contaminanti come gli acidi fosforici.

Specifiche prestazionali per un controllo affidabile
La valvola deve svolgere la sua funzione primaria — riduzione e regolazione della pressione — con precisione e stabilità.

Intervallo di pressione in ingresso: deve coprire l’intero intervallo delle pressioni di alimentazione, da una bombola piena (spesso fino a 2000 psig / 138 bar) fino a quando è quasi vuota.
Intervallo di pressione in uscita e controllo: selezionare una valvola con un intervallo di uscita adeguato al proprio processo. Per le applicazioni di dosaggio, è fondamentale un intervallo di uscita basso (ad es. 0-30 psig) con un controllo preciso. Assicurarsi che la precisione di regolazione (spesso ±1% del setpoint) e il droop (la variazione della pressione di uscita all’aumentare della portata) soddisfino i requisiti di stabilità del processo.
Portata (Cv): il valore Cv della valvola deve essere dimensionato in modo adeguato alla portata massima richiesta dal processo. Un sottodimensionamento comporta una regolazione inadeguata e un’insufficienza di flusso; un sovradimensionamento può rendere difficile il controllo di precisione a basse portate e aumentare il volume interno, con ripercussioni sull’efficienza dello spurgo.
Stabilità e isteresi: la valvola dovrebbe presentare un’isteresi minima (<0,5% del fondo scala) per garantire che la pressione in uscita sia ripetibile durante la regolazione del setpoint.
Controllo della temperatura: il PH₃ viene spesso utilizzato in armadi per gas a temperatura controllata. Se la valvola fa parte di un gas stick riscaldato, assicurarsi che sia compatibile con la temperatura di esercizio (ad es. 40-50 °C) e che presenti un riscaldamento uniforme per evitare punti freddi in cui il PH₃ potrebbe condensarsi o reagire.

Prevenzione della contaminazione: una strategia olistica per le valvole
La valvola fa parte di un sistema. Le sue caratteristiche devono supportare i protocolli di controllo della contaminazione a livello di sistema.

Produzione e confezionamento in camera bianca: la valvola deve essere assemblata in un ambiente di camera bianca di Classe 100 o superiore. Deve essere confezionata in un sistema a doppio sacchetto (sacchetto interno da camera bianca, sacchetto protettivo esterno) in atmosfera inerte (azoto o argon) con pressione positiva.
Pulizia e collaudo certificati: Richiedere una documentazione completa:
Protocollo di pulizia: Prova della pulizia secondo la norma SEMI F57 o equivalente, utilizzando solventi ad alta purezza.
Risultati dei test: certificati di analisi (CoA) relativi all’umidità residua (<1 ppmv), all’ossigeno (<1 ppmv) e alle particelle (secondo la norma SEMI F57, ad esempio particelle >0,1 µm).
Prova di tenuta all’elio: Documentazione relativa a una prova di tenuta con spettrometro di massa ad elio sull’intero assemblaggio, sia sulle guarnizioni interne che su quelle esterne.
Spurgabilità: un volume interno ridotto è una caratteristica progettuale fondamentale per uno spurgo rapido ed efficiente durante l’avvio e la sostituzione delle bombole, riducendo i tempi di inattività e la quantità di gas “fuori specifica” inviata all’attrezzatura.
Monitoraggio integrato (opzionale ma consigliato): le moderne valvole UHP spesso offrono trasduttori di pressione integrati (IPT) sia in ingresso che in uscita. Questi consentono il monitoraggio in tempo reale per il controllo a circuito chiuso, il rilevamento delle perdite (cali o aumenti di pressione imprevisti) e la manutenzione predittiva.

Valutazione del fornitore e supporto per l’intero ciclo di vita
La competenza e il supporto del produttore sono fondamentali per garantire sicurezza ed efficacia a lungo termine.

Esperienza comprovata: Scegliere un fornitore con una vasta esperienza documentata nella fornitura di valvole per gas UHP tossici e piroforici a stabilimenti di produzione di semiconduttori di prim’ordine. Richiedere referenze dei clienti.
Assistenza tecnica e documentazione: il fornitore deve fornire manuali dettagliati specifici per ciascun gas, schede di compatibilità dei materiali, piena tracciabilità dei componenti e assistenza tecnica specializzata per l’installazione e la risoluzione dei problemi.
Programma di assistenza e manutenzione: è essenziale la disponibilità di kit di riparazione certificati, servizi di ricondizionamento in fabbrica e programmi di ricalibrazione. Non tentare mai di effettuare interventi di manutenzione su una valvola PH₃ senza la formazione, le procedure e le attrezzature adeguate.
Conformità globale: assicurarsi che il progetto della valvola e la documentazione soddisfino i requisiti normativi della regione in cui verrà installata (ad es. SEMI, ASME, PED, JIS).

Migliori pratiche di installazione e funzionamento
Anche la valvola migliore può guastarsi se installata o utilizzata in modo errato.

Formazione: solo il personale addestrato e autorizzato deve maneggiare le valvole di regolazione e riduzione della pressione UHP per PH₃.
Installazione corretta: seguire scrupolosamente le specifiche di coppia fornite dal fornitore per tutti i collegamenti. Utilizzare esclusivamente raccordi e guarnizioni UHP certificati. Collegare tutte le porte di sfiato e spurgo ai sistemi di sicurezza designati.
Controllo delle perdite: dopo l’installazione, eseguire un controllo completo delle perdite dell’intero sistema utilizzando un rilevatore di fughe di gas tossici calibrato (non una soluzione di sapone) prima di introdurre il PH₃.
Protocollo di spurgo: attenersi rigorosamente alle procedure di spurgo stabilite utilizzando gas inerte ad alta purezza prima di aprire la valvola di alimentazione e dopo averla chiusa.
Regolatore di azoto ad alta purezza e alta portata
Regolatore di azoto ad alta purezza e alta portata
Conclusione
La scelta di una valvola di regolazione e riduzione della pressione per l’impiego UHP con PH₃ è una decisione multidisciplinare che si colloca all’incrocio tra ingegneria della sicurezza, scienza dei materiali e controllo della contaminazione. Non c’è spazio per compromessi. La valvola selezionata deve essere un dispositivo appositamente progettato e certificato, proveniente da un produttore affidabile, caratterizzato da un design ottimizzato per UHP con superfici elettrolucidate, sistemi di tenuta avanzati e caratteristiche orientate alla sicurezza come sfiati conteniti e porte di spurgo. Deve essere fornita con una rigorosa certificazione di pulizia ed essere supportata da un’assistenza specializzata da parte del fornitore.

Valutando meticolosamente le valvole in base ai criteri sopra indicati — certificazioni di sicurezza, progettazione per UHP, specifiche prestazionali, prove di controllo della contaminazione e capacità del fornitore — gli ingegneri possono specificare un componente che non funga da potenziale anello debole, ma da solido e affidabile garante sia della sicurezza delle persone che della purezza del processo. Questo accurato processo di selezione rappresenta un investimento fondamentale per la protezione del personale, dell’ambiente e dei processi di produzione del valore di svariati milioni di dollari che dipendono dalla fornitura impeccabile di questo gas essenziale, ma pericoloso.

Per ulteriori informazioni su come scegliere una valvola di regolazione e riduzione della pressione UHP per PH₃ che sia sicura ed efficace nel prevenire la contaminazione del gas, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/.
