Nelle applicazioni che richiedono un flusso continuo e affidabile di elio ad elevata purezza, dalla gascromatografia (GC) e dal rilevamento di perdite alla fabbricazione di semiconduttori e ai test aerospaziali, l'elemento spesso sottovalutato del sistema di erogazione del gas è il collettore di commutazione. Questo articolo tecnico approfondisce la progettazione, il funzionamento e le considerazioni critiche per l'implementazione di una variante specializzata: il collettore di commutazione del gas elio integrato con supporti per doppia bombola. Vengono analizzati i principi ingegneristici che garantiscono una transizione fluida dell'erogazione del gas, le caratteristiche meccaniche e di sicurezza intrinseche alla progettazione dei supporti e il ruolo fondamentale che tale sistema svolge nel mantenimento dell'integrità dei dati, dell'efficienza operativa e della sicurezza in processi analitici e industriali sensibili. Esaminando i suoi componenti, le funzionalità automatiche e manuali e le migliori pratiche di implementazione, questo articolo fornisce una panoramica completa per ingegneri, responsabili di laboratorio e tecnici responsabili delle infrastrutture critiche per il gas.


regolatore di pressione vs valvola di sicurezza

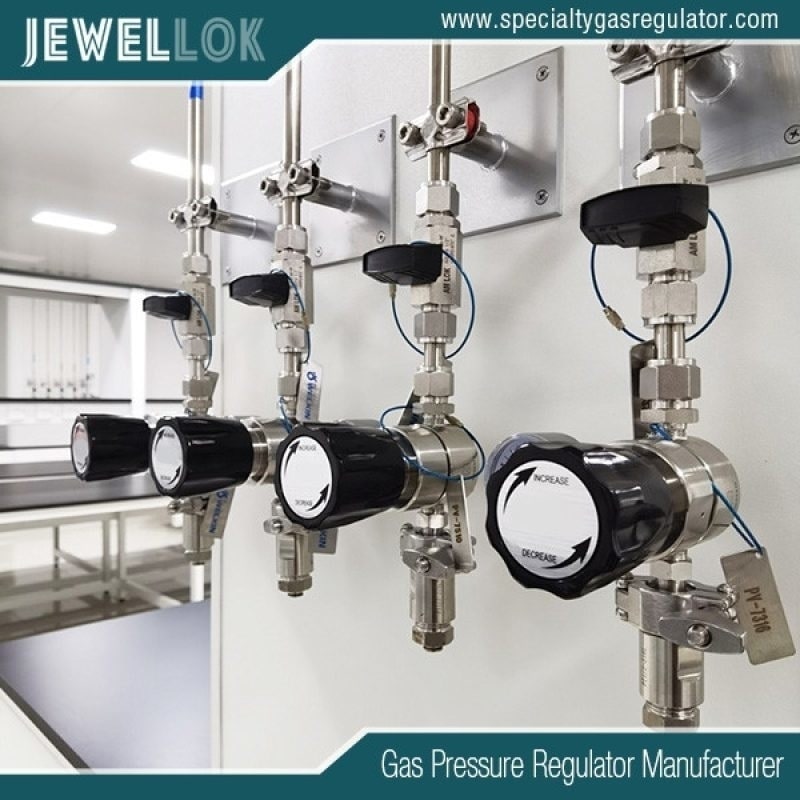

L'imperativo per una fornitura ininterrotta di elio
L'elio, un gas nobile con proprietà uniche tra cui inerzia, elevata conduttività termica e piccole dimensioni atomiche, è indispensabile in numerosi settori ad alta tecnologia. Il suo ruolo come gas di trasporto nella gascromatografia è forse il più diffuso, dove qualsiasi fluttuazione, interruzione o contaminazione nella fornitura può portare ad analisi imperfette, perdita di campioni, costosi tempi di fermo degli strumenti e compromissione dell'integrità della colonna. Allo stesso modo, nella rilevazione di perdite mediante spettrometri di massa o nelle applicazioni criogeniche, un flusso di elio costante è imprescindibile.

Sebbene sia giustamente fondamentale l'utilizzo di regolatori e filtri ad alta purezza, la strategia per la gestione della fonte di gas è altrettanto vitale. Affidarsi a una singola bombola di gas comporta rischi operativi: la bombola si esaurirà inevitabilmente, rendendo necessaria una sostituzione manuale che interrompe il processo. Un sistema di commutazione del gas elio risolve elegantemente questo problema collegando due fonti di gas (tipicamente bombole) in un'unica uscita regolata. Le sue staffe integrate per doppia bombola non sono una semplice comodità, ma sono fondamentali per la sicurezza, la stabilità e la funzionalità del sistema. Questo assemblaggio integrato garantisce un'alimentazione continua di gas, commutando automaticamente o manualmente dalla bombola primaria (attiva) a quella secondaria (di riserva) quando la primaria si esaurisce.



Anatomia del sistema: componenti principali e integrazione
Un collettore di scambio dell'elio con doppie staffe è un sistema coeso comprendente diversi sottosistemi chiave.

2.1 Il gruppo collettore
Il cuore del sistema è il collettore, solitamente realizzato in acciaio inossidabile (SS316L o simile) per garantire la compatibilità con gas ad elevata purezza. I suoi componenti principali includono:

Valvole di aspirazione: Due valvole a membrana o a soffietto ad alta purezza, una per ogni ingresso del cilindro. Queste consentono l'isolamento di ciascun cilindro per una sostituzione sicura.
Trasduttori/sensori di pressione: Questi componenti critici monitorano la pressione nelle linee di ogni cilindro. Forniscono un segnale elettronico che indica quando la pressione del cilindro primario scende al di sotto di una soglia preimpostata (il punto di commutazione).
Il meccanismo di transizione: Può essere:
Automatico: Utilizza un sistema di valvole azionato pneumaticamente o elettronicamente. Ricevendo un segnale dal sensore di pressione primario, commuta automaticamente il flusso di gas per prelevarlo dal cilindro secondario.
Manuale: Utilizza un sistema di leva o valvola manuale, ma include un avviso visivo (come un indicatore a comparsa o un manometro con una zona contrassegnata) per avvisare l'operatore che è necessario un cambio.
Controlla le valvole: Valvole unidirezionali essenziali installate su ogni gamba di ingresso per impedire il riflusso del gas da una bombola all'altra, in particolare durante il processo di cambio o in presenza di una differenza di pressione.
Regolatore di uscita comune: Un regolatore di pressione ad alta purezza, spesso a due stadi, che fornisce all'applicazione una pressione di uscita stabile e ridotta (ad esempio, 60-100 psi), indipendentemente dall'alta pressione fluttuante del cilindro attivo.
Valvola di spurgo/sfiato: Consente lo spurgo sicuro del collettore o delle singole linee durante la sostituzione del cilindro per evacuare l'aria e prevenire la contaminazione.
Indicatori del pannello: Visualizza l'alta pressione di ogni cilindro e la pressione di uscita regolata.
2.2 Il gruppo staffa cilindro doppio
Si tratta della robusta struttura meccanica che supporta e protegge fisicamente il sistema. La sua progettazione è fondamentale per la sicurezza e il funzionamento:

Telaio strutturale: Realizzato in acciaio o alluminio verniciato a polvere di grosso spessore, progettato per sopportare il peso e la coppia di due bombole di elio piene (che possono pesare oltre 130 libbre/60 kg ciascuna).
Restrizioni del cilindro: Catene, cinghie o morsetti imbullonati ad alta resistenza che fissano saldamente ogni cilindro al telaio. Questi impediscono ai cilindri di ribaltarsi, cadere o rovesciarsi, un grave rischio per la sicurezza.
Piattaforma di montaggio del collettore: Una superficie dedicata e stabile su cui fissare saldamente il pannello del collettore, proteggendo le delicate valvole e gli indicatori dagli urti meccanici.
Opzioni di mobilità: Molte staffe sono dotate di ruote girevoli ad alta resistenza (spesso due fisse e due girevoli) per facilitare lo spostamento dell'intero gruppo carico. I freni a pedale sono una caratteristica di sicurezza standard sulle unità mobili.
Progettazione di base: Un'ampia superficie di appoggio aumenta la stabilità, evitando che l'unità diventi pesante nella parte superiore quando vengono montati i cilindri.
L'integrazione del collettore sulla staffa crea un'unica postazione di lavoro preassemblata e collaudata. Ciò elimina la necessità per gli utenti di realizzare una soluzione di montaggio sicura e riduce gli errori di installazione nelle tubature e nel fissaggio del cilindro.



Principi operativi e sequenza di commutazione
Il funzionamento del sistema è definito da una sequenza logica, che garantisce un trasferimento senza interruzioni dell'erogazione del gas.

3.1 Configurazione iniziale e spurgo

Entrambi i cilindri sono montati saldamente nelle staffe e trattenuti.
La valvola di uscita del nuovo cilindro primario viene aperta lentamente, consentendo al gas di riempire la linea fino alla valvola di ingresso sul collettore.
Utilizzando la valvola di spurgo, la linea dal cilindro alla valvola di ingresso viene accuratamente spurgata per rimuovere eventuali contaminanti atmosferici introdotti durante il collegamento.
La valvola di ingresso primaria viene aperta e il gas fluisce verso il meccanismo di commutazione e il sensore di pressione primario.
Lo stesso attento procedimento viene seguito per il cilindro secondario (di riserva), la cui valvola di aspirazione viene inizialmente lasciata chiusa in un sistema manuale, oppure aperta in un sistema automatico che gestisce l'isolamento internamente.
3.2 Funzionamento normale
Durante il normale funzionamento, il gas fluisce dal cilindro attivo (primario), attraverso il meccanismo di commutazione, attraverso il regolatore di uscita comune e verso l'applicazione. Il sensore di pressione monitora costantemente la pressione del cilindro primario.

3.3 L'evento di passaggio

In un sistema automatico: Quando la pressione del cilindro primario scende a un valore di riferimento predeterminato (ad esempio, 200-300 psi, ben al di sopra del requisito minimo di pressione di ingresso del regolatore), il sensore attiva l'unità di controllo. Questa unità aziona quindi le valvole per interrompere il flusso dal ramo primario e aprire il flusso dal ramo secondario. Un allarme acustico o visivo viene spesso attivato per avvisare il personale che il cilindro primario è esaurito e deve essere sostituito. La commutazione avviene in millisecondi, senza interruzione del flusso o della pressione all'applicazione.
In un sistema manuale: L'operatore si affida all'indicatore visivo (un manometro che entra nella zona rossa "Riserva" o un perno a comparsa). Dopo averlo visto, l'operatore aziona manualmente una leva o una valvola per selezionare il cilindro secondario come nuova fonte attiva. Sebbene ciò richieda l'intervento umano, impedisce comunque il funzionamento a secco del sistema, poiché la riserva è già collegata e sotto pressione.
3.4 Sostituzione del cilindro
La bombola primaria esaurita viene isolata chiudendo la valvola della bombola e la valvola di ingresso dedicata sul collettore. Può quindi essere scollegata, rimossa e sostituita in sicurezza con una nuova bombola piena. Dopo aver spurgato la nuova connessione, questa nuova bombola diventa la riserva e il sistema viene resettato. Questa metodologia di "primaria rotante" garantisce che ci sia sempre una riserva piena.



Considerazioni critiche sulla progettazione e sulla selezione
La scelta e l'implementazione del corretto sistema di collettori richiedono un'attenta analisi di diversi fattori:

Purezza del gas e compatibilità dei materiali: Per l'elio ad alta purezza (ad esempio, grado 5.0, 5.5 o superiore), l'intero percorso del gas deve essere in acciaio inossidabile elettrolucidato con guarnizioni a membrana metalliche. Le superfici interne devono essere lisce e prive di vuoti per ridurre al minimo l'adsorbimento e il degassamento. Tutte le guarnizioni devono essere di grado elio, in genere realizzate con materiali come PTFE o Kalrez.
Valutazioni di pressione: Il collettore, le valvole e il regolatore devono essere dimensionati per la pressione massima del cilindro (fino a 3000 psi per l'elio), mentre il regolatore di uscita deve erogare costantemente la pressione di applicazione richiesta.
Automatico vs. Manuale: La scelta dipende dalla criticità. I ​​sistemi automatici sono essenziali per operazioni non presidiate, lunghe analisi (come in GC-MS) o processi in cui anche una caduta di pressione momentanea è inaccettabile. I sistemi manuali offrono una soluzione conveniente per i laboratori presidiati, dove gli operatori possono rispondere tempestivamente a un avviso visivo.
Caratteristiche di sicurezza: Oltre alle staffe fisiche, cercate caratteristiche come valvole di sicurezza sul collettore per proteggere dalla sovrapressione, connessioni robuste a tenuta stagna (come i raccordi VCJ® o a tenuta frontale) ed etichette chiare e resistenti.
Scalabilità: Alcuni sistemi possono essere configurati per più di due bombole (ad esempio, pacchi quadrupli) per scenari di consumo di gas estremamente elevati, il tutto montato su un rack multi-bombola più grande.


Sicurezza, manutenzione e migliori pratiche
L'integrazione di gas ad alta pressione e bombole pesanti richiede un approccio rigoroso alla sicurezza e alla manutenzione.

La sicurezza prima: Rispettare sempre le normative locali per la movimentazione delle bombole di gas compresso. Utilizzare dispositivi di protezione individuale (DPI) durante la sostituzione delle bombole. Assicurarsi che la staffa sia posizionata su una superficie stabile e piana e che i freni siano inseriti sulle unità mobili. Non manomettere o modificare mai i dispositivi di fissaggio delle bombole.
Controllo perdite: Eseguire un controllo approfondito delle perdite utilizzando un rilevatore di perdite specifico per elio o una soluzione di prova perdite idonea su tutti i raccordi dopo ogni manutenzione o sostituzione della bombola. Questo è fondamentale sia per la sicurezza che per preservare la purezza e l'economicità del costoso gas elio.
Manutenzione preventiva: Stabilire un programma per l'ispezione dei dispositivi di ritenuta dei cilindri, il controllo della corrosione sulla staffa e la verifica della taratura di manometri e sensori. I sistemi automatici potrebbero richiedere test periodici delle elettrovalvole e della logica di controllo.
Purificazione corretta: Uno spurgo accurato è il passaggio più importante per mantenere la purezza del gas. Non saltare mai la procedura di spurgo quando si collega una nuova bombola.
Documentazione: Tenere un registro delle sostituzioni delle bombole, delle letture della pressione e di qualsiasi attività di manutenzione. Questo è utile per la risoluzione dei problemi, la previsione del consumo di gas e la garanzia della conformità alle procedure.

regolatore di pressione vs valvola di sicurezza
Conclusione
Il collettore di commutazione del gas elio con doppi supporti per bombole è un paradigma di ingegneria pragmatica, in grado di risolvere una vulnerabilità operativa fondamentale nelle catene di approvvigionamento di gas critici. Non si tratta di un semplice componente hardware, ma di un elemento integrante per la garanzia della qualità e l'affidabilità operativa. Assicurando un approvvigionamento di elio ininterrotto, pulito e stabile, protegge la strumentazione sensibile, tutela l'integrità di dati e processi preziosi e migliora la sicurezza del laboratorio grazie alla gestione integrata e sicura delle bombole. L'investimento in un sistema di questo tipo, in particolare in una versione automatica per applicazioni mission-critical, ripaga costantemente in termini di riduzione dei tempi di inattività, eliminazione delle analisi ripetute, risparmio di elio e la profonda tranquillità derivante dalla consapevolezza che l'approvvigionamento di gas, un servizio essenziale, è gestito con una ridondanza robusta e intelligente. Poiché l'elio rimane una risorsa preziosa e limitata, l'efficienza e il controllo offerti da questi sistemi li rendono non solo un vantaggio operativo, ma una necessità strategica.
