Come scegliere un sistema di erogazione di gas speciali per un laboratorio di ricerca universitario

{{{sourceTextContent.subTitle}}}

Come scegliere un sistema di erogazione di gas speciali per un laboratorio di ricerca universitario

{{{sourceTextContent.description}}}

Come scegliere un sistema di erogazione di gas speciali per un laboratorio di ricerca universitario
I laboratori di ricerca universitari sono ambienti altamente dinamici che ospitano una vasta gamma di discipline scientifiche, tra cui la scienza dei materiali, la chimica analitica, la fisica quantistica e l’ingegneria biomedica. A differenza degli impianti di produzione industriale, che eseguono continuamente pochi processi chimici fissi, i laboratori universitari modificano frequentemente le configurazioni sperimentali, la strumentazione e i requisiti chimici. Questo elevato grado di variabilità operativa comporta sfide specifiche nella gestione di gas speciali quali elio ad alta purezza, idrogeno, ammoniaca, silano e vapori di acidi corrosivi.

La scelta di un sistema di erogazione dei gas speciali adeguato rappresenta una decisione ingegneristica fondamentale per i responsabili delle strutture universitarie e i direttori di ricerca. Un sistema correttamente progettato non si limita a preservare la purezza del gas per strumenti analitici sensibili come i gascromatografi-spettrometri di massa e i sistemi a plasma accoppiato induttivamente. Funge anche da principale misura di controllo ingegneristico a tutela degli studenti ricercatori, dei membri del corpo docente e delle infrastrutture istituzionali da fughe pericolose, sovrapressurizzazione e corrosione strutturale.

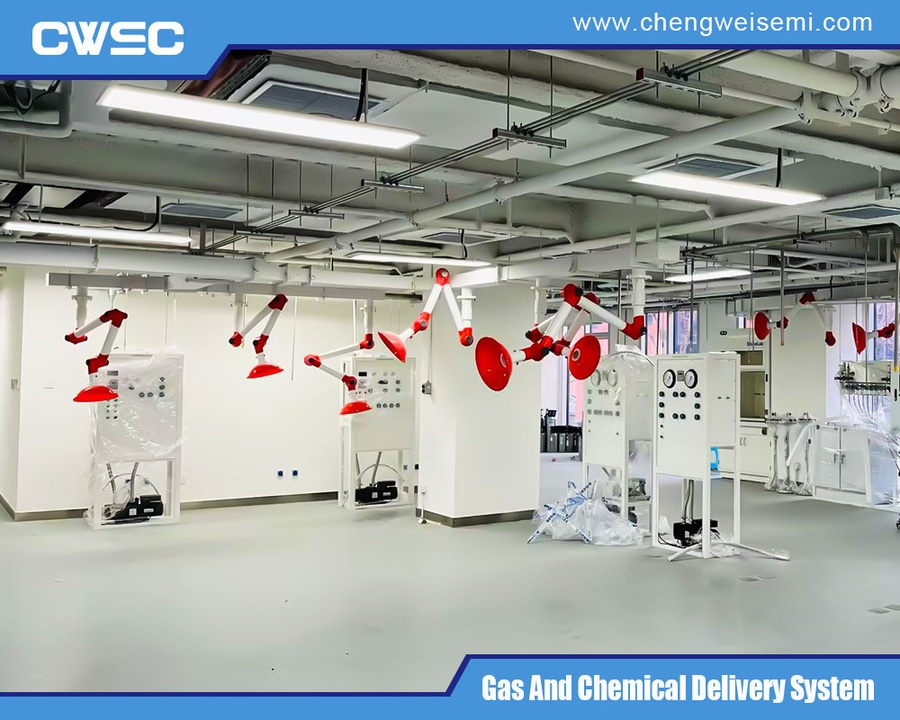

Sistema di erogazione di gas speciali sfusi ad altissima purezza
Sistema di erogazione di gas speciali sfusi ad altissima purezza
Caratterizzazione dei profili dei gas e parametri di purezza di laboratorio
La prima fase nella selezione di un’infrastruttura di distribuzione dei gas speciali consiste nell’effettuare una verifica completa dell’impronta chimica. Tale verifica classifica ogni gas di cui si prevede l’uso in base al suo profilo di rischio e al livello di purezza analitica richiesto. La ricerca universitaria generalmente suddivide i gas speciali in tre categorie operative principali:

Gas inerti per analisi: gas quali l’elio di grado 5,0 o 6,0, l’argon e l’azoto sono requisiti standard per la spettrometria avanzata e il raffreddamento dei materiali. Per impedire che tracce di umidità, ossigeno e idrocarburi contaminino l’analisi dei campioni, il sistema di distribuzione deve incorporare depuratori in linea ad alta purezza e guarnizioni a diaframma metallo-metallo specializzate.

Gas infiammabili e piroforici: gas come l’idrogeno, il metano e il silano presentano rischi immediati di incendio ed esplosione. Le reti di distribuzione di questi fluidi richiedono controlli ingegneristici specializzati, tra cui dispositivi di sicurezza anti-ritorno di fiamma in linea, valvole di chiusura di emergenza automatizzate e tubazioni coassiali a doppio contenimento.

Gas tossici e corrosivi: gas quali l’ammoniaca, il cloruro di idrogeno anidro e il tricloruro di boro aggrediscono in modo aggressivo i metalli standard e presentano rischi estremi in caso di inalazione. Questi gas devono essere gestiti utilizzando armadi automatizzati specializzati per gas, integrati direttamente con depuratori di scarico locali per gestire in sicurezza gli scarichi di spurgo.

Valutazione dei collettori di controllo alla fonte e dei livelli di automazione
Una volta stabilite le matrici dei gas, gli ingegneri devono selezionare l’hardware di controllo alla fonte appropriato per regolare il flusso di gas dalle bombole o dai dewar per liquidi. Il livello di automazione alla fonte influenza direttamente sia la continuità della ricerca che la sicurezza della struttura.

Sistemi di collettori manuali: sebbene i pannelli di commutazione manuali comportino un investimento iniziale inferiore, richiedono un intervento manuale quando una batteria di bombole è vuota. Questa struttura comporta il rischio di tempi di inattività del processo durante esperimenti universitari critici della durata di più giorni ed espone i regolatori del sistema alla contaminazione dell’aria ambiente durante i frequenti cambi delle bombole.

Pannelli di commutazione semiautomatici e completamente automatici: per le linee analitiche ad alta purezza, le strutture dovrebbero scegliere collettori di commutazione automatici che utilizzano controlli a pressione differenziale o trasduttori elettronici. Questi sistemi monitorano costantemente la pressione tra due banchi di bombole paralleli. Quando la fonte primaria scende al di sotto di una soglia operativa prestabilita, il collettore passa senza interruzioni al banco di riserva. Questo passaggio automatico garantisce una fornitura continua di gas agli strumenti sensibili senza tempi di inattività, preservando le analisi dei campioni e i dati sperimentali.

Scelta dei materiali e standard metallurgici delle tubazioni
Mantenere la purezza dei gas speciali mentre questi viaggiano attraverso un campus universitario o un edificio scientifico a più piani richiede il rigoroso rispetto degli standard metallurgici delle tubazioni. La scelta di materiali inadeguati o di bassa qualità può causare degassamento interno, distacco di particelle e rapido degrado chimico.

Linee di gas ad altissima purezza: per i circuiti analitici che consentono il rilevamento a livello di tracce, i team di ingegneri devono specificare tubi in acciaio inossidabile ASTM A269 316L senza saldature ed elettrolucidati. Il processo di elettrolucidatura rimuove le imperfezioni superficiali microscopiche, creando una finitura interna ultra-liscia. Questa superficie liscia impedisce alle molecole di gas, all’umidità ambientale e alle microparticelle di rimanere intrappolate all’interno delle cavità metalliche, garantendo che il gas mantenga la purezza desiderata dalla sala di origine fino allo strumento.

Linee di gas di servizio standard: per applicazioni di laboratorio di base come i becchi Bunsen o lo spurgo con gas inerte di basso livello, le tubazioni in acciaio inossidabile ricotto a lucido o in rame di alta qualità offrono un’alternativa economica e affidabile che concilia i vincoli di budget con un controllo di base dei contaminanti.

Implementazione dei pannelli di controllo al punto di utilizzo
L’ultimo componente fondamentale di un sistema di erogazione di gas speciali è il pannello di controllo al punto di utilizzo installato direttamente sui banchi di laboratorio, all’interno delle cappe chimiche o in prossimità degli strumenti analitici. I pannelli al punto di utilizzo offrono ai ricercatori un controllo localizzato sulla fluidodinamica senza influire sulle linee di distribuzione primarie della struttura.

Ogni pannello regolatore terminale dovrebbe utilizzare un regolatore a membrana in acciaio inossidabile a doppio stadio. I regolatori a doppio stadio sono essenziali perché impediscono l’effetto della pressione di alimentazione, un fenomeno per cui la pressione in uscita da un regolatore aumenta man mano che la pressione della bombola si esaurisce. Garantendo una pressione di erogazione stabile e priva di fluttuazioni, i pannelli a doppio stadio proteggono i sensibili regolatori di portata all’interno degli strumenti di laboratorio da danni e scostamenti di calibrazione. Inoltre, i pannelli di punto di utilizzo devono incorporare valvole di isolamento locali per consentire una manutenzione sicura delle apparecchiature e una rapida chiusura manuale in caso di emergenze locali.

Installazione in campo, saldatura e prove di convalida
L’installazione fisica di una rete di gas speciali in un’università deve seguire rigorosi standard di controllo di qualità meccanica per garantire sicurezza e prestazioni a lungo termine. Tutti i collegamenti permanenti sulle tubazioni in acciaio inossidabile devono essere eseguiti utilizzando apparecchiature automatizzate per la saldatura orbitale al tungsteno in atmosfera inerte (TIG).

Durante il processo di saldatura orbitale, i tecnici installatori devono mantenere un spurgo interno continuo utilizzando argon ad alta purezza come gas di supporto. Questo spurgo continuo impedisce l’ossidazione interna della saldatura, comunemente nota come «sugaring», che altrimenti comprometterebbe la purezza del gas e creerebbe aree ruvide in cui si intrappolano tracce di contaminanti.

A seguito del montaggio fisico, l’intera rete di tubazioni deve superare un processo di verifica della sicurezza a più livelli. Innanzitutto, gli appaltatori eseguono una prova di caduta di pressione, mantenendo la pressione di Myers o di azoto fino a 1,5 volte la pressione massima di esercizio e mantenendola per almeno 24 ore per confermare l’assenza di degrado delle tenute strutturali. In secondo luogo, le linee per gas speciali ad altissima purezza vengono sottoposte a prove di rilevamento delle perdite mediante spettrometro di massa ad elio, con un limite di perdita rigorosamente inferiore a 1×10⁻⁹ mbar-litri al secondo per garantire il contenimento totale del sistema.

Sistema di distribuzione di gas speciali sfusi ad altissima purezza
Sistema di distribuzione di gas speciali sfusi ad altissima purezza
Sintesi delle linee guida di selezione per la sicurezza istituzionale
La scelta del sistema di erogazione di gas speciali ideale per un laboratorio di ricerca universitario richiede un equilibrio tra flessibilità operativa e rigorosi controlli di sicurezza. Passando dallo stoccaggio decentralizzato in bombole a sale gas centralizzate e automatizzate, dotate di collettori di commutazione automatici, le università riducono al minimo la presenza di sostanze pericolose all’interno degli spazi di lavoro degli studenti. Investire in componenti in acciaio inossidabile 316L elettrolucidato, regolatori a doppio stadio nel punto di utilizzo e una rigorosa convalida delle saldature orbitali garantisce la conformità normativa a lungo termine. Questo approccio globale fornisce una base infrastrutturale continua e altamente sicura che supporta l’esplorazione scientifica avanzata e scoperte rivoluzionarie.

Per ulteriori informazioni su come selezionare un sistema di erogazione di gas speciali per i laboratori di ricerca universitari, potete visitare il sito di Chengwei Semiconductor all’indirizzo https://www.chengweisemi.com/laboratory/.
