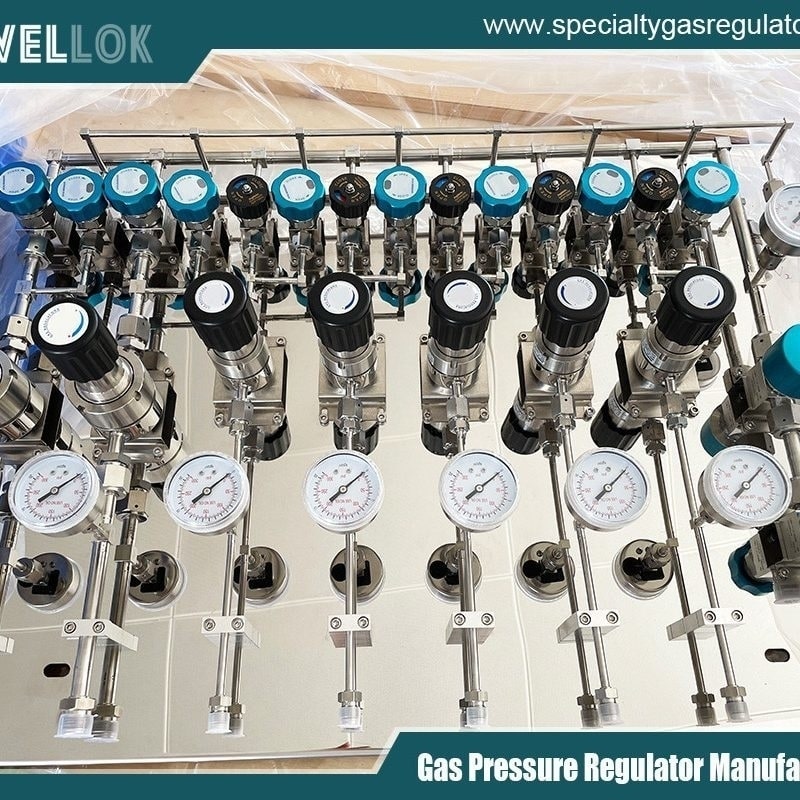

I sistemi di collettori di valvole (VMB, Valve Collettors Box) sono componenti critici, sebbene spesso sottovalutati, nel controllo dei processi industriali, fungendo da interfaccia organizzata tra le linee di processo e la strumentazione. Questi assemblaggi compatti integrano le funzioni di isolamento, sfiato, calibrazione ed equalizzazione per trasmettitori di pressione, livello e portata. La loro progettazione ha un impatto diretto sulla precisione di misurazione, sulla sicurezza operativa, sull'efficienza della manutenzione e sulla durata del sistema. Questo articolo esplora le molteplici considerazioni di progettazione per i sistemi di collettori di valvole, che comprendono requisiti funzionali, selezione dei materiali, standard di sicurezza, ergonomia e integrazione con i moderni ecosistemi digitali.


regolatore di contropressione vs regolatore di riduzione della pressione
I centri nervosi della misurazione
Negli impianti industriali complessi, dalle raffinerie petrolifere e dagli impianti chimici alla produzione di energia e alla produzione farmaceutica, la misurazione accurata delle variabili di processo è imprescindibile. I trasmettitori di pressione, pressione differenziale (DP) e portata sono gli occhi del processo. Il collettore di valvole (spesso chiamato semplicemente collettore, o più specificamente collettore a 2, 3 o 5 valvole) è l'elemento intermedio cruciale che collega questi strumenti al processo. Consente l'isolamento dai fluidi di processo, lo sfiato, la calibrazione e l'azzeramento senza richiedere l'arresto completo del sistema.

Un sistema di collettori mal progettato può causare perdite, errori di misurazione dovuti a gas o liquidi intrappolati, complicare la manutenzione e rappresentare un rischio significativo per la sicurezza. Pertanto, la sua progettazione rappresenta una sfida di ingegneria dei sistemi che bilancia fluidodinamica, integrità meccanica, fattori umani e resilienza ambientale.



Considerazioni fondamentali sulla progettazione funzionale
2.1. Configurazione e funzionalità della valvola
La scelta della configurazione della valvola è la decisione funzionale primaria.

Collettori a 2 valvole: Utilizzati principalmente per la misurazione della pressione relativa. Garantiscono un semplice isolamento dello strumento dal processo.
Collettori a 3 valvole: Lo standard per la misurazione della pressione differenziale per livello o portata. La configurazione (tipicamente due valvole di blocco e una valvola di equalizzazione) consente l'isolamento dei lati di alta e bassa pressione e l'equalizzazione della pressione attraverso il trasmettitore per il controllo dello zero e una manutenzione sicura.
Collettori a 5 valvole: Utilizzati per applicazioni DP più critiche o dove è richiesta la calibrazione online, aggiungono due valvole di sfiato/calibrazione (una su ciascun lato), consentendo l'introduzione di una fonte di pressione di calibrazione e lo sfiato delle gambe del collettore in modo indipendente.
Imperativo di progettazione: le porte interne devono garantire percorsi di flusso lisci e privi di sacche per evitare l'intrappolamento del fluido di processo, che può causare deriva di misurazione o corrosione. La valvola di equalizzazione deve fornire una tenuta robusta e a prova di perdite quando chiusa e un passaggio a sezione piena quando aperta per garantire un'equalizzazione accurata.

2.2. Selezione e compatibilità dei materiali
La scelta del materiale è determinata dal processo, dall'ambiente e dalla pressione nominale richiesta.

Materiale del corpo: I materiali più comuni includono acciaio al carbonio (per servizi non corrosivi come petrolio e gas), acciaio inossidabile (SS304/SS316 per la resistenza chimica generale), acciai legati (per vapore ad alta temperatura e alta pressione) e leghe esotiche (Hastelloy, Monel) per applicazioni altamente corrosive o ultra pure (ad esempio, prodotti farmaceutici, gas acido offshore).
Rifiniture e guarnizioni: Le punte degli steli, le sfere e le sedi devono essere selezionate in base alla resistenza all'usura e alla compatibilità. I ​​rivestimenti in stellite o carburo di tungsteno sono comuni per i servizi abrasivi. I materiali di tenuta come PTFE, Grafoil o elastomeri (Viton, EPDM) devono essere scelti in base alla temperatura e alla compatibilità chimica.
Materiali delle guarnizioni e dei bulloni: Deve seguire gli stessi principi di compatibilità e dilatazione termica del corpo per garantire una tenuta senza perdite nei cicli di temperatura di esercizio.
2.3. Valori nominali di pressione e temperatura
Il collettore deve essere dimensionato per la massima pressione di esercizio ammissibile (MAWP) e la massima temperatura di esercizio, con un fattore di sicurezza appropriato. La progettazione deve tenere conto di:

Sovraccarichi di pressione/colpo d'ariete: Le valvole e i corpi devono resistere ai potenziali urti del sistema.
Ciclismo termico: Il riscaldamento e il raffreddamento ripetuti possono causare affaticamento, rilassamento della guarnizione e sollecitazioni sui bulloni. Materiali e design (ad esempio, steli guidati, design delle guarnizioni flessibili) devono compensare.
Capacità di blocco e spurgo: Il gruppo collettore stesso deve essere progettato per mantenere la pressione e consentire uno sfiato sicuro tra le valvole di blocco, una funzione di sicurezza fondamentale.


Sicurezza e integrità: la priorità assoluta
3.1 Prevenzione e contenimento delle perdite
La funzione di sicurezza primaria è il contenimento.

Saldatura di tenuta vs. connessioni filettate: Per servizi che prevedono l'uso di gas tossici, infiammabili o letali, le connessioni saldate a tenuta sono spesso obbligatorie per eliminare potenziali percorsi di perdita alle interfacce filettate. Le connessioni filettate con sigillanti appropriati possono essere accettabili per servizi meno pericolosi.
Progettazione integrale vs. modulare: I tradizionali collettori modulari avvitano le singole valvole su un collettore comune. I moderni collettori integrali sono ricavati da un unico blocco di metallo, eliminando numerosi potenziali punti di perdita (guarnizioni, prigionieri, dadi) all'interfaccia del corpo valvola. Si tratta di un importante progresso nella progettazione di sistemi critici per la sicurezza.
Conformità alle emissioni: Per i servizi regolamentati dagli standard sulle emissioni fuggitive (EPA, TA-Luft), i collettori devono utilizzare guarnizioni a basse emissioni (Low-E), guarnizioni a soffietto o guarnizioni a membrana per ridurre al minimo le perdite di COV dagli steli delle valvole.
3.2. Sicurezza e scarico della pressione
Nei sistemi chiusi, in particolare nei servizi liquidi, l'espansione termica può creare pressioni pericolosamente elevate.

Valvole di sicurezza termica: I collettori che isolano le linee riempite di liquido devono incorporare o essere progettati per ospitare una valvola di sicurezza termica per evitare sovrapressurizzazione e rottura.
Sfiato e drenaggio: Le valvole di sfiato e di scarico devono essere dimensionate e posizionate in modo da consentire una depressurizzazione e una rimozione dei fluidi sicure e controllate, indirizzando gli effluenti verso un luogo sicuro.
3.3. Etichettatura e identificazione
Un'etichettatura chiara e permanente, conforme agli standard ANSI/ISA o ISO, è un requisito di sicurezza. Ciò include:

Identificazione del servizio (ad esempio, "Flusso dell'acqua di alimentazione della caldaia").
Designazione della linea e numero P&ID.
Funzione valvola (HI BLOCK, LO EQ, VENT).
Frecce di direzione del flusso.


Fattori umani e manutenzione
Un collettore che non può essere utilizzato o sottoposto a manutenzione in sicurezza è un difetto di progettazione.

4.1. Funzionamento ergonomico

Progettazione del volantino/operatore: I volantini devono essere dimensionati in base alla coppia richiesta e dotati di indicatori di apertura/chiusura chiari. Nei climi freddi, devono essere azionabili con i guanti. Per punti elevati o difficili da raggiungere, potrebbero essere necessari steli estesi o azionamenti a ruota dentata.
Accesso e autorizzazione: Attorno al collettore deve essere previsto ampio spazio per consentire al tecnico di utilizzare gli utensili, collegare l'attrezzatura di calibrazione e azionare le valvole in modo sicuro, anche indossando dispositivi di protezione individuale (DPI).
4.2. Design di facile manutenzione

Test in servizio: È possibile testare il funzionamento o verificare la tenuta delle valvole del collettore mentre sono online?
Accesso alla calibrazione: Il progetto deve prevedere punti di accesso univoci e facili per il collegamento delle apparecchiature di calibrazione. Raccordi a innesto rapido o valvole di blocco di calibrazione dedicate migliorano l'efficienza e riducono gli errori.
Sostituibilità dei componenti: È possibile sostituire la guarnizione dello stelo sotto pressione? È possibile sostituire una singola valvola senza rimuovere l'intero gruppo dal rack? I design modulari spesso ottengono risultati migliori in questo caso, sebbene i design integrali riducano la necessità di tali riparazioni.


Integrazione del sistema e considerazioni avanzate
5.1. Integrazione con la strumentazione
Il collettore non è un'isola. Il suo design deve integrarsi perfettamente con:

Trasmettitori: Montaggio diretto vs. montaggio remoto. Il montaggio diretto (in cui il collettore è imbullonato direttamente al trasmettitore) riduce al minimo il volume, riduce i potenziali punti di perdita e migliora il tempo di risposta, ma aumenta il peso sulla connessione.
Linee di impulso: Il collettore è il terminale delle linee di impulso. La sua progettazione deve promuovere buone pratiche di tubazione, riducendo al minimo i tratti morti e garantendo un orientamento autodrenante (per i liquidi) o autosfiatante (per i gas) per prevenire errori di misurazione.
5.2. L'era digitale e IIoT
I collettori delle valvole stanno entrando nel panorama digitale.

Collettori intelligenti: Integrazione di microinterruttori o sensori di prossimità sugli steli delle valvole per fornire un'indicazione della posizione della valvola (VPI) al sistema di controllo. Ciò conferma lo stato "come costruito" degli interblocchi di sicurezza e fornisce dati per la manutenzione predittiva.
Rilevamento integrato: I progetti futuri potrebbero includere sensori di pressione o temperatura incorporati nel blocco collettore stesso per scopi diagnostici.
Dati per la manutenzione predittiva: Monitorando il numero di cicli e la coppia necessari per azionare le valvole è possibile prevedere l'usura o il grippaggio delle guarnizioni prima del guasto.
5.3. Progettazione di servizi specializzati

Collettori sanitari: Per i settori alimentare, delle bevande e biofarmaceutico, i progetti sono caratterizzati da superfici lucidate senza fessure, connessioni a morsetto e capacità di sterilizzazione a vapore (SIP).
Collettori sottomarini: Per le applicazioni offshore, i materiali devono resistere alla corrosione dell'acqua di mare e i progetti devono tenere conto delle condizioni iperbariche e del funzionamento a distanza.
Servizio criogenico: Richiede steli estesi per mantenere l'imballaggio a temperatura ambiente, oltre a materiali adatti al freddo estremo senza fragilizzazione.


Tabella 1: Lista di controllo per la selezione del collettore delle valvole

Categoria Domande chiave
Processo Di che fluido si tratta? (Corrosivo, tossico, infiammabile, viscoso, abrasivo?) Quali sono la pressione e la temperatura massima/minima? È liquido, gassoso o un liquame?
Funzione Pressione relativa o DP? È richiesta la calibrazione online? È necessario uno sfiato termico?
Sicurezza Qual è la classificazione di pericolosità dei fluidi? Sono richieste saldature di tenuta? Quale norma si applica alle emissioni fuggitive?
Materiali Necessari I materiali a contatto con il liquido sono compatibili? Quali sono le condizioni ambientali (costiere, area pericolosa C1-D2)?
Funzionamento La posizione è accessibile? È necessario il controllo da remoto? Qual è il ciclo di vita richiesto?
Manutenzione È possibile regolare la guarnizione sotto pressione? Sono necessari utensili speciali? Come si esegue la calibrazione?
Integrazione: Montaggio diretto o remoto? Qual è lo standard di connessione (NPT, flangia ANSI, cono ISO)? È richiesto il feedback digitale (VPI)?

regolatore di contropressione vs regolatore di riduzione della pressione
Conclusione
La progettazione di un sistema di collettori per valvole va ben oltre la semplice selezione di valvole e tubazioni. Si tratta di un'attività olistica che comprende la gestione del rischio, la progettazione incentrata sull'utente e l'ottimizzazione del ciclo di vita. La tendenza moderna è verso progetti a blocco integrato più sicuri e affidabili, realizzati con materiali migliorati e dotati di funzionalità intelligenti.

La progettazione ottimale del collettore è quella che si traduce in un funzionamento affidabile e silenzioso, fornendo dati accurati al sistema di controllo, consentendo una manutenzione sicura ed efficiente e contenendo completamente il fluido di processo. Richiede che il progettista sia contemporaneamente un esperto di metallurgia, un ingegnere della sicurezza, un esperto di dinamica dei fluidi e un esperto di ergonomia. Affrontando rigorosamente le considerazioni delineate – dalla funzionalità di base e dalla compatibilità dei materiali all'integrità della sicurezza, all'accesso per la manutenzione e all'integrazione digitale – gli ingegneri possono specificare e progettare sistemi di collettori che costituiscono il nesso robusto, affidabile e intelligente tra il mondo turbolento del processo e le precise esigenze della strumentazione e del controllo moderni.
