Specifiche tecniche principali: valvole per argon UHP per impianti a gas con purezza del 99,999%

{{{sourceTextContent.subTitle}}}

Specifiche tecniche principali: valvole per argon UHP per impianti a gas con purezza del 99,999%

{{{sourceTextContent.description}}}

Nel campo dell’erogazione di gas ad alta purezza, l’integrità dell’intero sistema dipende dal componente più vulnerabile. Per i sistemi ad argon ad altissima purezza (UHP), in cui sono obbligatori livelli di purezza pari o superiori al 99,999% (grado 5,0), la scelta delle valvole appropriate rappresenta una decisione ingegneristica fondamentale. Queste valvole non fungono semplicemente da dispositivi di controllo della portata, ma da garanti della purezza del gas, impedendo la contaminazione da particelle, umidità e gas atmosferici. Questo articolo tecnico approfondisce le specifiche essenziali e le filosofie di progettazione che regolano le valvole per argon UHP, fornendo una guida completa per progettisti di sistemi, ingegneri di impianto e specialisti degli acquisti nei settori della produzione di semiconduttori, della strumentazione analitica, della produzione farmaceutica e della ricerca avanzata.

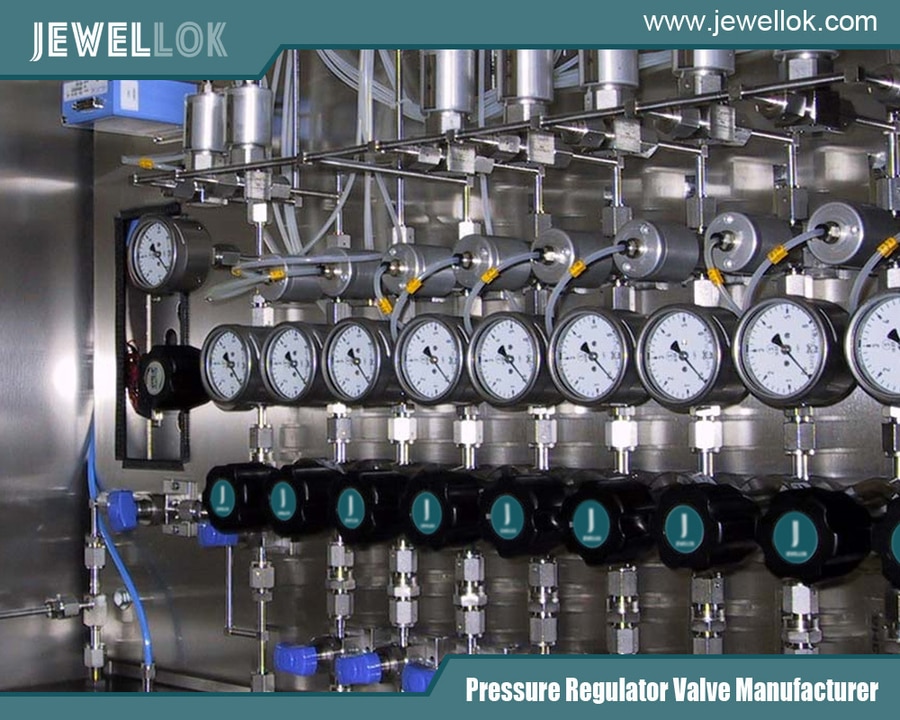

produttore cinese di regolatori di gas ad altissima purezza
produttore cinese di regolatori di gas ad altissima purezza
Il ruolo fondamentale delle valvole nei sistemi a gas UHP

L’argon ad altissima purezza è una risorsa indispensabile nei processi sensibili anche alla minima traccia di contaminazione. Nella produzione di semiconduttori, l’argon viene utilizzato per lo sputtering, l’incisione e come gas vettore; la sua purezza influisce direttamente sulla resa dei wafer e sulle prestazioni dei dispositivi. Nella gascromatografia (GC) e nella spettrometria di massa a plasma accoppiato induttivamente (ICP-MS), la purezza dell’argon è fondamentale per la stabilità della linea di base, i limiti di rilevamento e l’accuratezza analitica. Una singola valvola che introduca livelli inferiori al ppm di ossigeno, umidità o idrocarburi può compromettere mesi di ricerca o produzione.

A differenza delle valvole industriali, le valvole UHP sono progettate con un unico obiettivo: contenere, controllare e preservare la purezza del gas. Devono presentare zero perdite interne (contenimento), garantire un azionamento preciso (controllo) e non apportare esse stesse alcuna contaminazione (preservazione). Questa triade di requisiti determina ogni aspetto della loro progettazione, dalla scelta dei materiali alla finitura superficiale e alla tecnologia di tenuta.

Specifiche fondamentali: Materiali di costruzione

La scelta dei materiali rappresenta la prima e più cruciale linea di difesa contro la contaminazione.

Metallurgia:
Gradi di acciaio inossidabile: l’acciaio inossidabile di tipo 316L (a basso tenore di carbonio) è lo standard del settore. Il grado “L” riduce al minimo la precipitazione di carburi nelle zone di saldatura, prevenendo una delle principali fonti di corrosione e di generazione di particolato. Per le applicazioni più esigenti, sono specificate valvole realizzate con materiale 316L VIM/VAR (fuso per induzione sotto vuoto/rifuso ad arco sotto vuoto). Questo processo a doppia fusione riduce drasticamente le inclusioni non metalliche e le impurità volatili, migliorando la resistenza alla corrosione e la lucidabilità della superficie.
Leghe alternative: per ambienti corrosivi specifici o per ridurre al minimo la contaminazione metallica, è possibile utilizzare la lega C-276 (Hastelloy®) o la lega 600 (Inconel®). Talvolta viene applicata una placcatura in nichel chimico (EN) alle superfici interne per una maggiore resistenza alla corrosione e una finitura uniforme e dura, sebbene la sua adesione e il potenziale di micro-sfaldamento debbano essere valutati con attenzione.
Guarnizioni e diaframmi polimerici:
Compatibilità degli elastomeri: Gli elastomeri standard come il Buna-N o il Viton® non sono idonei per l’impiego in condizioni UHP a causa dell’elevata permeabilità e del degassamento. Il materiale di scelta per le guarnizioni è il perfluoroelastomero (FFKM), commercializzato con marchi come Kalrez® e Chemraz®. L’FFKM offre un’eccezionale compatibilità con quasi tutti i gas di processo, resistenza a temperature estreme e livelli di degassamento/percolazione estremamente bassi.
Materiale del diaframma: Nelle valvole a diaframma — il tipo più comune per le applicazioni UHP — il diaframma isola lo stelo della valvola dal flusso di gas. Le membrane in acciaio inossidabile (spesso ondulate per garantire flessibilità) vengono utilizzate per applicazioni ad alto numero di cicli e ad alta integrità. Le membrane in FFKM con rivestimento in PTFE offrono un’eccellente combinazione di resistenza chimica e flessibilità.

Specifiche di progettazione e prestazioni

Tipo di valvola: il predominio delle valvole a membrana
Sebbene le valvole a soffietto siano utilizzate per applicazioni estreme, la valvola a membrana ad azionamento pneumatico è il cavallo di battaglia dei sistemi UHP ad argon. Il suo design offre una tenuta ermetica senza guarnizioni dinamiche esposte al flusso di gas.
Meccanismo di tenuta: una membrana flessibile viene spinta contro una sede rialzata (soglia) dalla pressione dell’attuatore, creando una tenuta metallo-polimero. In posizione aperta, la membrana si ritrae completamente, creando un percorso di flusso regolare e senza ostacoli con un volume morto minimo.
Volume morto: una specifica fondamentale. Un volume morto ridotto (<0,1 ml è comune) riduce al minimo l’intrappolamento di gas durante lo spurgo e facilita un’evacuazione e una risposta più rapide del sistema.
Finitura superficiale: il panorama su microscala
La rugosità della superficie interna è una fonte primaria di contaminazione da particolato e un sito di adsorbimento di umidità/ossigeno.
Misurazione: la finitura superficiale viene quantificata come Ra (rugosità media) o, in modo più rigoroso, come Rp (altezza media di picco), misurata in micro-pollici (μin) o micrometri (μm).
Standard: Per i sistemi al 99,999%, è tipica una finitura superficiale interna pari a ≤ 10 Ra μinch (0,25 μm). Per le applicazioni più critiche, è specificata una finitura pari a ≤ 5 Ra μinch. Questa finitura a specchio si ottiene tramite lavorazione meccanica di precisione, seguita da lucidatura con sospensione abrasiva o lucidatura elettrochimica (elettrolucidatura). L’elettrolucidatura non solo leviga le superfici, ma passiva anche l’acciaio inossidabile, creando uno strato di ossido ricco di cromo che migliora la resistenza alla corrosione.
Integrità contro le perdite: il parametro imprescindibile
I tassi di perdita vengono misurati mediante spettrometria di massa dell’elio.
Tasso di perdita esterna (perdita verso l’atmosfera): questo parametro è fondamentale. Le specifiche sono tipicamente < 1 x 10⁻⁹ atm cc/sec He. Ciò garantisce che l’aria ambiente (con il suo N₂, O₂ e H₂O) non possa penetrare nel sistema.
Tasso di perdita interna (perdita tra le porte): per le valvole chiuse, la perdita attraverso la sede deve essere < 1 x 10⁻⁹ atm cc/sec He. Ciò verifica la capacità della valvola di isolare le sezioni del sistema.
Prova di tenuta della sede: spesso eseguita con l’ingresso della valvola sotto pressione e l’uscita sotto vuoto, collegata a uno spettrometro di massa per ottenere la misurazione più sensibile.
Pulizia e imballaggio
Le valvole devono essere consegnate prive di contaminanti.
Protocolli di pulizia: le valvole vengono sottoposte a una pulizia rigorosa secondo lo standard SEMI PV1 o standard equivalenti. Ciò comporta la pulizia a ultrasuoni in solventi ad alta purezza, seguita da risciacquo con acqua UHP e solventi, e da trattamento termico sotto vuoto o da spurgo con azoto caldo e secco per rimuovere i residui volatili.
Conteggio delle particelle: Le valvole sono spesso certificate per contenere un numero di particelle inferiore a un valore specificato >0,1 μm o >0,5 μm per piede cubo di volume interno.
Essiccazione: Le valvole destinate a sistemi ultra-secchi (<1 ppb di H₂O) possono essere specificate con capacità di essiccazione ad alta temperatura (ad es. 200 °C+) per eliminare l’umidità adsorbita.
Imballaggio: Vengono confezionate in sacchetti di polietilene antistatici a basso degassamento in condizioni di camera bianca di Classe 100, sotto spurgo di azoto secco, e sigillate.

Specifiche di collegamento e azionamento

Connessioni terminali: I raccordi VCJ®/Grab® con tenuta a guarnizione metallica rappresentano lo standard universale. Garantiscono una tenuta a prova di elio e senza gioco grazie all’utilizzo di guarnizioni in nichel o acciaio inossidabile 316L. Le flange ISO-KF (NW) con guarnizioni in rame rappresentano un’alternativa. I collegamenti saldati (saldatura TIG orbitale) offrono la massima tenuta contro le perdite per installazioni permanenti, ma presentano una scarsa facilità di manutenzione.
Azionamento: L’azionamento pneumatico è preferibile per il controllo remoto e l’automazione. Gli attuatori devono essere progettati per un funzionamento a prova di caduta (normalmente aperto o normalmente chiuso) al fine di garantire la sicurezza del sistema in caso di interruzione dell’alimentazione. Gli attuatori manuali con manopole a nonio vengono utilizzati per valvole che richiedono rari interventi di regolazione. L’attuatore deve fornire una forza sufficiente a garantire una tenuta costante della membrana contro la sede per tutta la sua durata nominale.

Norme e certificazioni

La conformità alle norme stabilite garantisce qualità e prestazioni.

Norme SEMI: i parametri di riferimento del settore dei semiconduttori, in particolare la norma SEMI F78 per le valvole a membrana.
Norme ASTM: ASTM G93 per le procedure di pulizia.
CE / PED: Per le direttive europee relative alle attrezzature a pressione.
Certificazioni dei materiali: Sono richiesti certificati di materiale 3.1 secondo la norma EN 10204, che tracciano la composizione della lega e la cronologia di lavorazione del materiale del corpo valvola.
Linee guida per la selezione e l’integrazione

La scelta di una valvola per argon UHP non si limita alla semplice verifica delle schede tecniche.

Definire con precisione l’applicazione: è destinata a una linea di erogazione ad alta portata, a una stazione di punto d’uso (POU) o all’ingresso di un analizzatore sensibile? La pressione (dai banchi di bombole ad alta pressione al vuoto), la temperatura e la durata di vita richiesta (migliaia contro milioni di cicli) determineranno le scelte.
Stabilire le priorità delle specifiche: per una linea di gas vettore GC, l’integrità contro le perdite esterne e la finitura interna sono fondamentali. Per una valvola POU in un impianto di produzione, la durata di vita e l’affidabilità potrebbero essere i fattori determinanti.
Considerare l’intero percorso del gas: la valvola deve essere compatibile con le specifiche dei tubi, dei regolatori e dei filtri a monte e a valle. Una valvola con una finitura di 5 Ra è inefficace se collegata a tubi con una finitura di 20 Ra.
Pianificare la manutenzione: comprendere i requisiti di manutenzione della valvola. Sono disponibili kit di riparazione? È possibile sostituire il diaframma in loco senza rimuovere il corpo della valvola dalla linea (design riparabile in linea)?
Verificare al momento della ricezione: ispezionare l’integrità dell’imballaggio ed esaminare i certificati forniti (prova di tenuta, pulizia, materiale). Valutare l’esecuzione di un controllo di tenuta all’elio in entrata prima dell’installazione.
Produttore cinese di regolatori di gas ad altissima purezza
Produttore cinese di regolatori di gas ad altissima purezza
Conclusione

La scelta delle valvole per un sistema ad argon con purezza del 99,999% è un esercizio di ingegneria di precisione e di mitigazione dei rischi. Non c’è spazio per compromessi sui materiali, sull’integrità contro le perdite o sulla pulizia. La valvola a membrana UHP, con il suo corpo in acciaio 316L VIM/VAR elettrolucidato, le guarnizioni in FFKM, la finitura inferiore a 10 Ra e un tasso di perdita di elio inferiore a 1×10⁻⁹ atm cc/sec, rappresenta una soluzione tecnologica matura per una sfida impegnativa. Comprendendo e applicando rigorosamente queste specifiche chiave, gli ingegneri possono realizzare sistemi di erogazione del gas che non siano semplici condutture, ma estensioni realmente inerti e stabili della fonte ad alta purezza, garantendo che l’integrità dell’argon — e, per estensione, il successo del processo che esso rende possibile — sia mantenuta dalla bombola alla camera.
