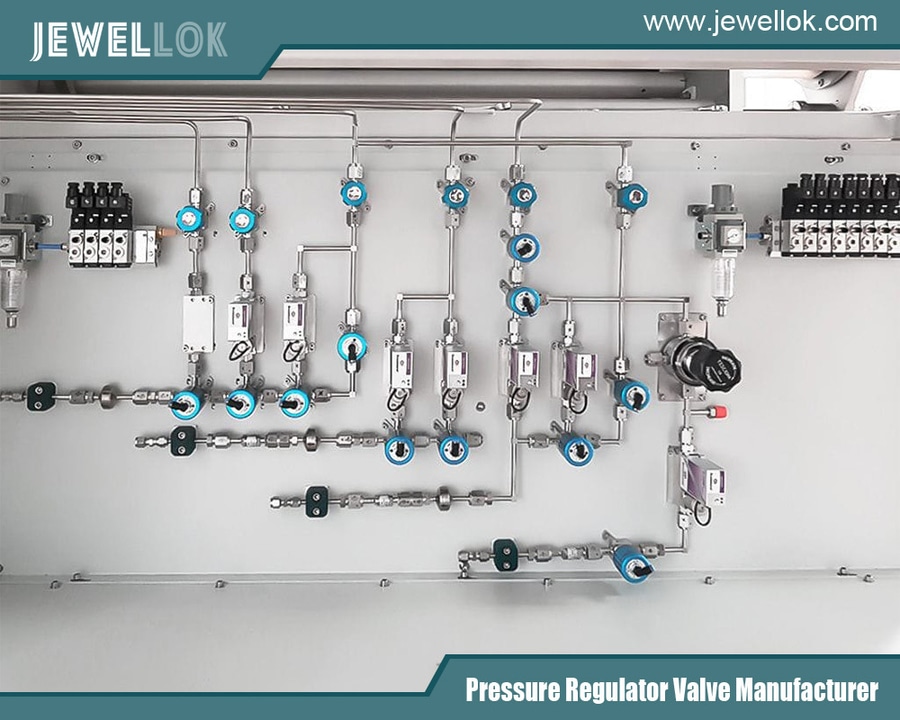

Comprensione del sistema: componenti e scopo
Prima di intervenire su una valvola, è necessario comprendere la filosofia progettuale del sistema. Un collettore di commutazione del gas TMA è progettato per un funzionamento a prova di guasto e per garantire l’integrità dell’atmosfera inerte.

Componenti principali:

Bomboloni a doppia fonte: due bomboloni TMA a gorgogliatore o a fiala (in genere “A” e “B”) garantiscono la ridondanza. Uno è in funzione (alimenta il processo), mentre l’altro è in standby.

Regolatori di pressione primario e secondario: Ogni bombola dispone di un proprio regolatore dedicato. Il regolatore primario controlla la pressione nella testa della bombola, mentre quello secondario (spesso integrato) fornisce una pressione di erogazione stabile e precisa al collettore.

Ingressi del gas di spurgo: Linee dedicate e regolate per gas inerte ad alta purezza (N₂ o Ar) collegate a ciascuna linea della bombola e al collettore comune. Queste vengono utilizzate per lo spurgo e il bilanciamento della pressione.

Valvole di intercettazione (SOV) e attuatori pneumatici: valvole a soffietto o a membrana, manuali o automatizzate, che isolano ciascuna linea. I sistemi automatizzati utilizzano valvole ad azionamento pneumatico controllate da un controller di sistema.

Valvola di commutazione/collettore: il punto di giunzione centrale in cui le linee A e B convergono in un’unica linea di mandata verso l’utensile. Nei sistemi avanzati, si tratta di una valvola a tre vie dedicata.

Trasduttori e sensori di pressione: monitorano la pressione in ciascuna linea del cilindro, nel collettore e spesso nelle linee di spurgo. Forniscono dati fondamentali per la logica di commutazione automatica e il rilevamento delle perdite.

Generatore di vuoto e sistema di sfiato: un sottosistema di sicurezza fondamentale. Una pompa a vuoto o un eiettore viene utilizzato per evacuare in sicurezza le linee prima dell’apertura all’atmosfera (per la manutenzione) o prima dello spurgo. La linea di sfiato conduce a uno scrubber di scarico o a una camera di combustione progettata per neutralizzare gli effluenti piroforici e tossici.

Controllore di sistema (PLC/CPU): Nei collettori automatizzati, questo “cervello” monitora le pressioni, controlla la sequenza delle valvole, esegue i cicli di spurgo e attiva le commutazioni in base a una logica predefinita (ad es. calo di pressione nella bombola).

Interfaccia di scarico/scrubber: tutti i gas di sfiato devono essere convogliati verso uno scrubber dell’impianto o un sistema di abbattimento nel punto di utilizzo per trattare i sottoprodotti tossici e piroforici.

L’obiettivo principale: commutare l’alimentazione del gas da una bombola “in linea” esaurita o quasi vuota a una bombola “di riserva” piena senza introdurre aria, umidità o picchi di pressione nell’apparecchiatura di processo e senza esporre l’operatore a materiali pericolosi.

Controlli di sicurezza e preparativi pre-operativi
La sicurezza viene garantita prima dell’inizio di qualsiasi procedura.

Dispositivi di protezione individuale (DPI): è obbligatorio indossare camice da laboratorio o tuta ignifuga (FR), occhiali di sicurezza o visiera protettiva, guanti resistenti agli agenti chimici (ad es. in gomma butilica) e scarpe chiuse. Tenere a portata di mano un estintore di classe D compatibile.

Verifica dell’area di lavoro: assicurarsi che l’area sia ben ventilata, priva di materiali combustibili e che la doccia e il lavaggio oculare di emergenza non siano ostruiti. Apporre adeguati cartelli di avvertenza “Gas piroforico”.

Controllo dello stato del sistema:

Verificare che il sistema di scarico/depurazione sia operativo e presenti una portata adeguata.

Verificare che tutte le forniture di gas di spurgo (primaria e di riserva) siano collegate, regolate e alla pressione corretta (in genere 20-30 psig superiore alla pressione di erogazione del TMA).

Controllare la presenza di eventuali allarmi attivi sul controller del sistema. Riconoscere e risolvere eventuali allarmi prima dell’avvio dell’operazione.

Ispezionare tutti i collegamenti, le valvole e le bombole stesse per verificare l’assenza di segni di corrosione, perdite o danni fisici. Non utilizzare mai un sistema compromesso.

Integrità delle bombole: assicurarsi che le bombole nuove siano correttamente etichettate, dispongano di schede di sicurezza (SDS) aggiornate e che le uscite delle valvole siano pulite. Verificare che il livello residuo nella bombola (per i gorgogliatori) rientri nei limiti di utilizzo.

Procedura operativa standard: Esempio di commutazione manuale
Questa procedura descrive un approccio conservativo e manuale. I sistemi automatizzati seguiranno una sequenza logica simile programmata nel controller.

Scenario: la bombola “A” è in funzione ma sta per esaurirsi. La bombola “B” è piena e in standby.

Fase 1: Preparazione della bombola di riserva (“B”)

Assicurarsi che la valvola di erogazione del TMA e la valvola di spurgo sulla linea B siano CHIUSE.

Aprire lentamente la valvola della nuova bombola “B”. Verificare la presenza di eventuali perdite (sibilo). Utilizzare un rilevatore di perdite (specifico per il gas vettore) in corrispondenza dello stelo della valvola e del raccordo.

Regolare il regolatore primario sulla linea B alla pressione di mandata specificata (ad es. 50 psig). Lasciare che la bombola e la linea raggiungano l’equilibrio termico. Il regolatore secondario dovrebbe essere già impostato alla pressione di ingresso richiesta dall’utensile (ad es. 10 psig).

Fase 2: Equalizzazione della pressione (la fase critica)

L’obiettivo è portare la linea B esattamente alla stessa pressione del collettore attivo prima di collegarla, per evitare un picco di pressione o un riflusso.

Isolare l’utensile: chiudere la valvola di intercettazione principale di mandata verso l’utensile di processo. L’utensile dovrebbe disporre di un proprio sistema di isolamento.

Spurgare la linea B verso il collettore: con la valvola TMA della linea B chiusa, aprire lentamente la valvola di spurgo della linea B. Lasciare che il gas inerte riempia la linea B fino alla valvola di commutazione chiusa. Monitorare il manometro sulla linea B.

Equiparare le pressioni: utilizzando il regolatore del gas di spurgo, regolare con attenzione la pressione nella linea B fino a quando non corrisponde alla lettura della pressione sul manometro del collettore (alimentato dalla bombola A, ancora in funzione). Ciò potrebbe richiedere regolazioni di precisione.

Fase 3: Commutazione dell’alimentazione (cambio di fonte)

Una volta equalizzate le pressioni, aprire lentamente la valvola di intercettazione TMA della linea B. A questo punto, entrambe le fonti A e B sono collegate al collettore a parità di pressione.

Commutare la valvola di commutazione: se si utilizza una valvola manuale a tre vie, ruotarla con cautela dalla posizione “A” alla posizione “B”. L’utensile dovrebbe ora ricevere il TMA dalla bombola B. In un sistema a doppia valvola, a questo punto si chiuderebbe la valvola di intercettazione del TMA della linea A. La bombola B è ora in funzione.

Fase 4: Isolamento e messa in sicurezza della bombola esaurita (“A”)

Chiudere la valvola primaria della bombola A direttamente sulla bombola stessa.

Spurgare la linea A: aprire la valvola di spurgo della linea A per espellere il vapore residuo di TMA dalla linea verso lo sfiato/scrubber. Effettuare lo spurgo per un tempo specificato o per un numero specificato di ricambi di volume (ad es., 3 volte il volume della linea).

Svuotare la linea A: attivare il sistema di vuoto per svuotare la linea A. In questo modo si rimuovono il gas di spurgo ed eventuali tracce residue.

Chiudere tutte le valvole sulla linea A (valvola TMA, valvola di spurgo). La linea è ora inerte e sotto vuoto, quindi è possibile scollegarla in sicurezza.

Tappare la bombola esaurita: chiudere la valvola della bombola, scollegarla e installare immediatamente il tappo protettivo fornito dal produttore sull’uscita della bombola.

Etichettare la bombola: contrassegnarla chiaramente con la dicitura “Esaurita” o “Rimanenze” e indicarne la data.

Fase 5: Ritorno al funzionamento normale

Verificare che l’utensile riceva pressione e flusso stabili dalla bombola B.

Riaprire la valvola di intercettazione principale di mandata verso l’utensile, se era stata chiusa.

Documentare il cambio di bombola nel registro di sistema: data, ora, codici identificativi delle bombole (da/a), operatore ed eventuali osservazioni.

Protocolli di sicurezza critici e mitigazione dei rischi
Non rompere mai il contenimento sotto pressione: seguire sempre i cicli “Evacuazione-Spurgo-Evacuazione” (E-P-E) o “Spurgo-Evacuazione-Spurgo” prima di aprire qualsiasi linea verso l’atmosfera. Ciò rimuove tutto il materiale pericoloso.

Azionamento lento e deliberato delle valvole: «Lento è fluido, e fluido è veloce». L’azionamento rapido delle valvole può causare colpi d’ariete, generare elettricità statica o provocare shock termici nelle linee.

La compensazione della pressione è obbligatoria: il cambio di fonte senza compensazione della pressione può spingere il TMA liquido nelle linee del gas o causare pericolose inversioni di flusso.

Controllare continuamente la presenza di perdite: eseguire controlli di tenuta con un rilevatore compatibile dopo ogni collegamento, specialmente dopo un cambio di fonte. Prestare particolare attenzione agli steli delle valvole e alle membrane dei regolatori.

Comprendere la logica del sistema di controllo: se si utilizza un collettore automatizzato, è necessario conoscere le condizioni che attivano un cambio automatico (ad es. bassa pressione, tempo di flusso elevato). Sapere come eseguire un comando manuale in modo sicuro.

Risposta alle emergenze: conoscere la posizione e il funzionamento della valvola di chiusura di emergenza (ESO), che dovrebbe isolare l’intero armadio dei gas e avviare uno spurgo di emergenza. Comprendere il protocollo di risposta agli allarmi della struttura in caso di incendio o rilascio di sostanze tossiche.

Risoluzione dei problemi più comuni
Fluttuazioni di pressione dopo il cambio di linea: Probabilmente dovute a una compensazione della pressione imperfetta o all’instabilità del regolatore. Isolare l’utensile, ricompensare la pressione e ristabilire lentamente la portata.

Impossibilità di ottenere la compensazione della pressione: verificare la presenza di un tubo di spurgo ostruito, di un regolatore difettoso sulla linea di riserva o di una valvola di intercettazione che perde.

Allarme di alta pressione: potrebbe indicare un regolatore (sede) guasto o una valvola chiusa a valle. Isolare e indagare; non limitarsi a resettare l’allarme.

Allarme di bassa portata nonostante la bombola sia piena: potrebbe trattarsi di una bombola scarica (controllare il peso), di un tubo di immersione ostruito nella bombola o di una temperatura della bombola troppo bassa (la pressione di vapore del TMA dipende dalla temperatura).

Il passaggio automatico non si avvia: verificare che le letture dei sensori siano accurate. Il sistema potrebbe essere in modalità manuale, oppure alcuni interblocchi (come “strumento in uso”) potrebbero impedire l’esecuzione della sequenza.

Regolatori di ossigeno ad alto volume e alta pressione
Regolatori di ossigeno ad alto volume e alta pressione
Conclusione
Il funzionamento di un collettore di commutazione del gas TMA è un’attività che richiede sia conoscenze tecniche che un’esecuzione rigorosa delle procedure. Il collettore non è solo un insieme di valvole e manometri; è un sistema di sicurezza ingegnerizzato progettato per controllare un rischio significativo.

Il fondamento di un funzionamento sicuro è un profondo rispetto delle proprietà del TMA — la sua natura piroforica, la reattività e la tossicità — unito a una rigorosa adesione alle procedure convalidate. Sia che si esegua una commutazione manuale o si supervisioni un sistema automatizzato, i principi rimangono gli stessi: mantenere l’integrità dell’atmosfera inerte, garantire la stabilità della pressione, eseguire uno spurgo accurato e non bypassare mai i blocchi di sicurezza.

La formazione continua, unita a procedure operative standard (SOP) chiare e accessibili e a una forte cultura della sicurezza, trasforma questo complesso compito tecnico da un’operazione ad alto rischio in un processo di routine e controllato. Nel mondo dell’erogazione dei precursori non c’è spazio per le scorciatoie: solo una pratica attenta, competente e sicura garantisce la protezione del personale, delle attrezzature e dell’ambiente.
