Regolatori di pressione per gas neon ad altissima purezza (UHP) per applicazioni nel settore dei semiconduttori e dei laser

{{{sourceTextContent.subTitle}}}

Regolatori di pressione per gas neon ad altissima purezza (UHP) per applicazioni nel settore dei semiconduttori e dei laser

{{{sourceTextContent.description}}}

L'inesorabile avanzata della tecnologia dei semiconduttori, trainata dalle esigenze dell'intelligenza artificiale, del calcolo ad alte prestazioni e dell'Internet delle cose, dipende dalla precisione dei suoi processi fondamentali. Analogamente, i sistemi laser avanzati, dalla litografia a ultravioletto estremo (EUV) alle applicazioni mediche e di difesa, richiedono stabilità e purezza assolute nel loro funzionamento. In entrambi i campi, il gas neon si è rivelato un fattore abilitante fondamentale, sebbene spesso sottovalutato. La sua gestione, in particolare la riduzione e il controllo precisi della pressione dalle bombole ad alta pressione agli strumenti di processo sensibili, è una disciplina di ingegneria estrema. Questo articolo approfondisce il mondo specializzato dei regolatori di pressione per il gas neon ad altissima purezza (UHP), esaminandone i requisiti di progettazione, la scienza dei materiali, le caratteristiche prestazionali e il ruolo fondamentale che svolgono nel garantire resa, prestazioni e innovazione nelle tecnologie all’avanguardia.

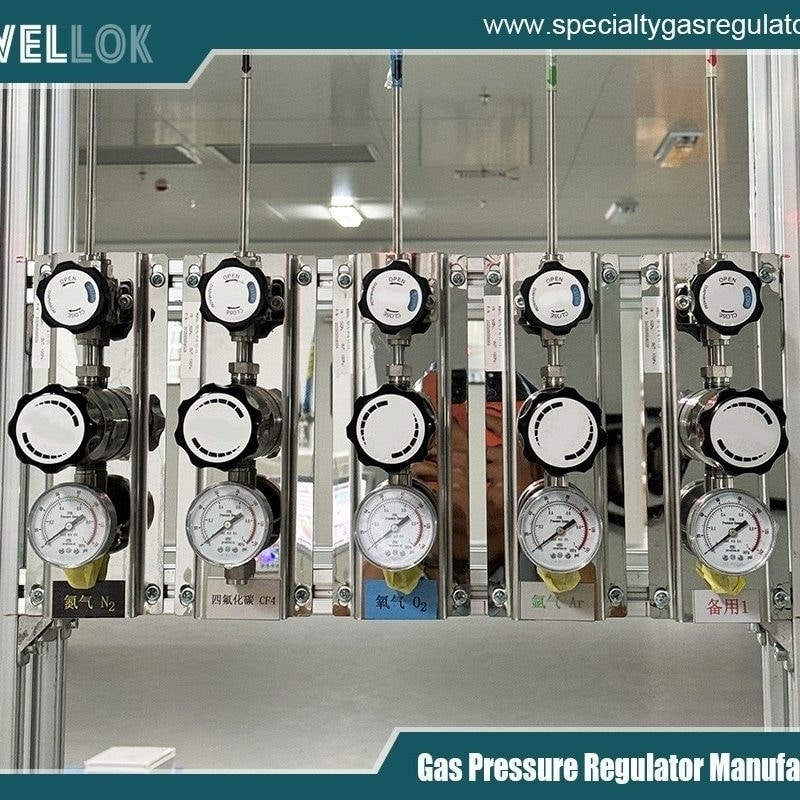

Regolatore speciale a due stadi in acciaio inossidabile ad alta purezza
L’importanza fondamentale del neon e dell’erogazione precisa dei gas
Il neon, un gas nobile, è ben più che l’elemento alla base delle iconiche insegne rosse. Nell’industria dei semiconduttori, è un componente insostituibile delle miscele per laser ad eccimeri utilizzate nella litografia nell’ultravioletto profondo (DUV) e, cosa ancora più fondamentale, funge da mezzo di guadagno nei sistemi a plasma generato da laser (LPP) per la litografia EUV a 13,5 nm. Il processo EUV, che consente di stampare strutture inferiori a 10 nm, consuma enormi quantità di neon sia per la generazione del plasma che come gas tampone. Nelle applicazioni laser, le miscele di neon ed elio sono elementi fondamentali in vari tipi di laser, mentre il neon puro trova impiego in indicatori specializzati ad alta tensione e nella ricerca sul plasma.

Il filo conduttore è la richiesta di purezza ultra elevata (UHP), tipicamente definita come 99,999% (grado 5,0) o superiore, con limiti rigorosi per i contaminanti critici quali umidità (H₂O), ossigeno (O₂), idrocarburi totali (THC) e particolato. Le impurità a livelli di parti per milione (ppm) o addirittura di parti per miliardo (ppb) possono causare effetti catastrofici: nei laser, riducono l’efficienza di emissione, destabilizzano l’uscita e danneggiano le ottiche; nella produzione di semiconduttori, introducono difetti, riducono la resa dei wafer e contaminano le camere delle sorgenti EUV del valore di svariati milioni di dollari.

Un regolatore di pressione è il guardiano di questa catena di purezza. La sua funzione — ridurre una pressione elevata e variabile della bombola (spesso oltre 2000 psig) a una pressione stabile, bassa e specifica per il processo — deve essere svolta senza aggiungere contaminanti, introdurre instabilità o causare una portata sproporzionata. Un regolatore industriale standard è fonte di degassamento, generazione di particelle e contaminazione metallurgica, del tutto inadatto all’impiego UHP. Pertanto, il regolatore di neon UHP è un componente su misura progettato secondo i principi di purezza, stabilità e pulizia.

Filosofia progettuale e componenti chiave di un regolatore di pressione per gas neon UHP
La progettazione di un regolatore UHP consiste nel ridurre al minimo tutte le potenziali fonti di contaminazione e nel massimizzare la portata e la stabilità.

2.1 Selezione dei materiali: il fondamento della purezza

Corpo e componenti interni: lo standard è l’acciaio inossidabile 316L, in particolare una variante elettrolucidata (EP) o fusa sotto vuoto (ad es. 316L VAR). L’elettrolucidatura rimuove le imperfezioni superficiali, creando uno strato di ossido liscio e passivo che riduce al minimo l’adsorbimento e facilita la pulizia. Per le applicazioni più critiche, i componenti possono essere realizzati con leghe speciali come il Monel o l’Inconel per garantire una compatibilità specifica.
Tecnologia di tenuta: le guarnizioni elastomeriche (ad es. Viton, EPDM) sono in genere sconsigliate a causa della permeazione e del degassamento. Al loro posto vengono impiegate guarnizioni a membrana metallica. Il regolatore stesso utilizza un diaframma metallico saldato (spesso in acciaio inossidabile) per separare il gas di processo dalla camera della molla. Tutti i collegamenti al sistema del gas utilizzano raccordi a tenuta frontale (ad es. VCJ®, VCO®) con guarnizioni metalliche (rame morbido o nichel), garantendo una tenuta ermetica a gioco zero che può essere ripetutamente stabilita e interrotta senza generare particelle.
Finitura della superficie interna: è essenziale una lucidatura meccanica di alta qualità seguita da elettrolucidatura. Ciò si traduce in una superficie con un basso valore Ra (rugosità media), spesso < 15 micropollici, riducendo l’area superficiale su cui possono aderire umidità e impurità.
2.2 Configurazione interna: diaframma vs. pistone

Regolatori a diaframma: sono preferiti per la maggior parte delle applicazioni al neon UHP. Una membrana metallica flessibile e saldata funge da elemento sensibile e da tenuta. Questi regolatori offrono un’eccellente sensibilità, una bassa isteresi e, soprattutto, un design “a fondo cieco” in cui la molla e il meccanismo di regolazione sono isolati dal flusso di gas, impedendo la contaminazione.
Regolatori a pistone: pur offrendo una maggiore capacità di flusso a parità di dimensioni, l’interfaccia scorrevole tra pistone e manicotto rappresenta una potenziale fonte di attrito, usura e generazione di particelle. Per il neon UHP, sono meno comuni a meno che non siano specificatamente progettati con superfici temprate e accoppiate con precisione, oltre che dotati di filtrazione integrata delle particelle.
2.3 Caratteristiche specifiche per l’impiego con il neon

Elevato coefficiente di flusso (Cv): il basso peso molecolare del neon (20,18 g/mol) implica che, a parità di portata massica, richieda una portata volumetrica maggiore rispetto a gas più pesanti come l’argon. I regolatori per il neon devono essere progettati con orifizi di grandi dimensioni e passaggi interni ottimizzati per raggiungere il Cv necessario senza cadute di pressione eccessive o condizioni di flusso sonico.
Elementi getter non evaporabili (NEG): Alcuni regolatori avanzati incorporano materiali getter sinterizzati all’interno delle cavità interne. Questi elementi adsorbono attivamente tracce di H₂, CO, CO₂ e N₂, purificando continuamente il flusso di gas mentre questo passa attraverso il regolatore.
Dissipatori di calore o corpi riscaldati: Nelle applicazioni ad alta portata, l’espansione adiabatica del gas (effetto Joule-Thomson) può causare un raffreddamento significativo, portando potenzialmente alla formazione di ghiaccio (da tracce di umidità) e all’instabilità della pressione. Alcuni regolatori integrano dissipatori di calore o riscaldatori a fascia esterni per mantenere una temperatura costante del corpo.

Caratteristiche prestazionali e convalida
La scheda tecnica di un regolatore di neon UHP ne illustra le capacità.

Pressione nominale in ingresso: tipicamente 3000 o 6000 psig, compatibile con le bombole standard di neon ad alta pressione.
Intervallo di pressione in uscita: i modelli a controllo di precisione possono avere un intervallo compreso tra 0 e 100 psig, mentre i modelli ad alta portata possono arrivare fino a 500 psig. La stabilità della pressione di erogazione è fondamentale.
Mantenimento della purezza del gas: il regolatore stesso deve essere certificato per aggiungere meno di 1 ppm di impurità totali (H₂O, O₂, THC, CO, CO₂, N₂). Ciò è convalidato da prove di tenuta con spettrometro di massa a elio (a < 4,0 × 10⁻¹⁰ atm cc/sec He) e da rigorose analisi di degassamento secondo protocolli quali SEMI F-20.
Capacità di flusso: indicata come valore Cv o con curve di flusso specifiche per il neon. Deve essere sufficiente a sostenere il picco di richiesta dell’apparecchiatura senza “droop” (un calo della pressione in uscita all’aumentare del flusso).
Pulizia: il conteggio delle particelle viene misurato secondo standard quali IEST-STD-CC1246D, che spesso richiedono < 5 particelle > 0,1 µm per piede cubo di volume di gas fatto passare. I componenti vengono puliti in camere bianche di Classe 100 utilizzando risciacqui con solventi e sottoposti a cottura sotto vuoto.

Considerazioni specifiche per l’applicazione
4.1 Produzione di semiconduttori – Litografia EUV:
Si tratta dell’applicazione più esigente. Una sorgente EUV consuma neon a portate di decine di litri al minuto. Il sistema di erogazione del gas, compresi i regolatori, deve fornire una portata ultra-stabile e costante da impulso a impulso per mantenere la stabilità del plasma e proteggere le costose ottiche del collettore. I pannelli ridondanti a doppio regolatore con commutazione automatica sono di serie per garantire una fornitura continua durante la sostituzione delle bombole. Qualsiasi impurità può depositarsi sulle ottiche, riducendone la riflettività e compromettendo gravemente la produttività dello scanner.

4.2 Applicazioni laser:
Per i laser ad eccimeri (ArF, KrF) e i laser He-Ne, l’uniformità della miscela gassosa è fondamentale. Un regolatore UHP sulla linea di alimentazione del neon garantisce che il gas di base sia privo di contaminanti. Nei laser a CO₂ ad alta potenza, il neon viene spesso utilizzato come gas tampone; le impurità possono causare archi elettrici e scariche instabili. La stabilità del regolatore influenza direttamente la qualità del fascio e l’uniformità della potenza del laser.

4.3 Applicazioni analitiche e di ricerca:
Nella spettrometria di massa o in altre apparecchiature analitiche che utilizzano il neon come gas vettore o reagente, la purezza è essenziale per la stabilità della linea di base e la sensibilità di rilevamento. Anche la ricerca sui plasmi a bassa temperatura o sulla fusione nucleare (dove il neon può essere utilizzato per il raffreddamento radiativo) richiede i massimi livelli di integrità del gas.

Integrazione, migliori pratiche e tendenze future
L’implementazione di un regolatore di neon UHP non è semplicemente una questione di installazione. Richiede un approccio olistico al sistema di erogazione del gas:

Componenti a monte/a valle: deve essere abbinato a valvole per bombole classificate UHP, filtri antiparticolato (spesso da 0,003 µm) e collettori di valvole PURGE-PROCESS-VENT.
Installazione corretta: sono obbligatorie tecniche quali la “limatura a filo” delle guarnizioni metalliche, la corretta sequenza di serraggio e il controllo delle perdite con un rilevatore di elio sensibile.
Passivazione e condizionamento: prima del primo utilizzo, il sistema viene spesso passivato con un gas inerte e condizionato facendo fluire il gas di processo per saturare i siti di adsorbimento.
Le tendenze future stanno ampliando ulteriormente i confini:

Regolatori intelligenti integrati: incorporano sensori di pressione e temperatura, misuratori di portata e connettività IoT per il monitoraggio in tempo reale, la manutenzione predittiva e la registrazione dei dati per l’analisi della resa.
Produzione additiva (AM): la stampa 3D dei corpi dei regolatori consente di ottenere geometrie interne monolitiche ottimizzate che riducono al minimo i tratti morti, migliorano la dinamica del flusso e riducono le potenziali zone di contaminazione impossibili da lavorare con i metodi tradizionali.
Gettering potenziato: sviluppo di materiali NEG più efficienti e selettivi integrati direttamente nei percorsi del flusso di gas per una purificazione in tempo reale e in situ.

Regolatore speciale a due stadi in acciaio inossidabile ad alta purezza
Conclusione
Il regolatore di pressione per gas neon ad altissima purezza è un paradigma di ingegneria di precisione, un punto di incontro fondamentale tra lo stoccaggio ad alta pressione e il mondo infinitesimale della fabbricazione su scala nanometrica e della scienza fotonica. Non si tratta di una semplice valvola di uso comune, ma di un dispositivo di protezione progettato con cura, che garantisce che il gas neon — una risorsa vitale e costosa — venga erogato con la purezza immacolata e la stabilità solida come una roccia richieste dalle tecnologie più avanzate del pianeta. Man mano che i nodi dei semiconduttori continuano a ridursi e le applicazioni laser diventano sempre più sofisticate, l’evoluzione di questi regolatori — verso una maggiore intelligenza, integrazione e purezza intrinseca — rimarrà un fattore silenzioso ma essenziale per il progresso. Nell’ecosistema della produzione high-tech, essi testimoniano che il controllo degli elementi fondamentali, fino all’ultimo atomo di gas, è ciò che in ultima analisi ci permette di costruire il futuro.

Per ulteriori informazioni sui regolatori di pressione per gas neon ad altissima purezza (UHP) destinati alle applicazioni nel settore dei semiconduttori e dei laser, potete visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
