Valvola regolatrice di pressione per gas speciali: precisione e sicurezza – Il nesso fondamentale tra precisione e protezione

{{{sourceTextContent.subTitle}}}

Valvola regolatrice di pressione per gas speciali: precisione e sicurezza – Il nesso fondamentale tra precisione e protezione

{{{sourceTextContent.description}}}

Negli intricati ecosistemi della produzione avanzata, della ricerca all’avanguardia e delle terapie mediche salvavita, il margine di errore è spesso misurato in parti per milione. Al centro di questi delicati processi si trova una classe di materiali fondamentali: i gas speciali. Non si tratta di prodotti di largo consumo, bensì di gas ad elevata purezza, spesso pericolosi e sempre costosi, quali gli agenti di incisione per semiconduttori (cloro, esafluoruro di tungsteno), le miscele di calibrazione, il silano per le celle solari, i gas vettori ad altissima purezza e l’elio o l’anidride carbonica per uso medico. Il loro impiego efficace dipende da un unico componente, spesso sottovalutato: la valvola regolatrice di pressione per gas speciali. Questo dispositivo funge da guardiano, con un duplice mandato che non ammette compromessi: precisione incrollabile nell’erogazione e sicurezza assoluta nel contenimento. L’interazione tra queste due esigenze definisce la progettazione, la selezione e il funzionamento di questi strumenti vitali.

Le esigenze specifiche dei gas speciali

Per comprendere il ruolo del regolatore, occorre innanzitutto comprendere la natura dei gas speciali. Essi presentano sfide che vanno ben oltre quelle dei gas industriali o combustibili:

Purezza estrema: la contaminazione è il nemico. Una singola introduzione di umidità, ossigeno o particolato proveniente dalle superfici interne del regolatore può rovinare un lotto di wafer semiconduttori del valore di svariati milioni di dollari o invalidare dati analitici critici.
Elevato potenziale di pericolo: molti sono tossici (arsina, fosfina), piroforici (il silano si infiamma a contatto con l’aria), corrosivi (cloruro di idrogeno) o asfissianti. Qualsiasi perdita è inaccettabile.
Proprietà fisiche: alcuni sono liquidi sotto pressione (come il GPL, ma con purità più elevate), altri sono in stato supercritico. Il regolatore deve gestire i cambiamenti di fase e le rapide cadute di pressione senza congelarsi o comportarsi in modo irregolare.
Costo: una bombola di determinati gas di grado elettronico può costare decine di migliaia di dollari. Un uso inefficiente o lo spreco causato dal regolatore rappresentano una perdita finanziaria significativa.
In questo contesto, il regolatore non è solo uno strumento di riduzione della pressione; è parte integrante dell’equazione di purezza, sicurezza ed economicità del sistema di erogazione del gas.

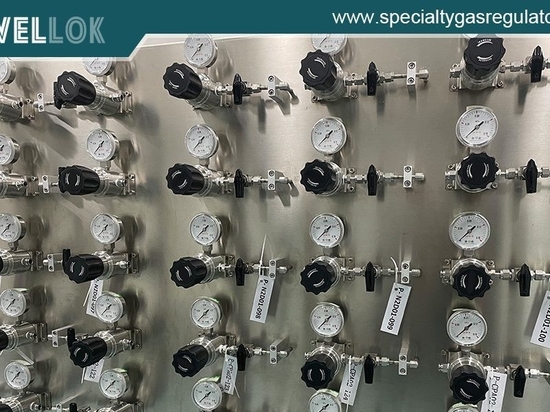

regolatore di contropressione vs regolatore di riduzione della pressione
regolatore di contropressione vs regolatore di riduzione della pressione

L’anatomia della precisione: ingegneria per un controllo accurato

La precisione in una valvola regolatrice di pressione per gas speciali si riferisce alla sua capacità di erogare una pressione in uscita stabile e ripetibile (o una portata, nel caso di un regolatore di portata massica) con una deviazione minima dal setpoint. Diversi fattori chiave di progettazione e prestazione contribuiscono a ciò:

Stabilità (effetto della pressione di alimentazione): misura l’entità della variazione della pressione di uscita al calare della pressione di ingresso, dal passaggio da una bombola piena a una vuota. Un regolatore ad alta precisione presenta un “calo” minimo. Ciò si ottiene grazie a progetti avanzati:
* Progetti con carico a cupola o azionamento a pistone: utilizzano una pressione del gas separata e controllata (la “cupola”) che agisce su un pistone o su un diaframma di grandi dimensioni, fornendo una forza contraria indipendente dalle variazioni della molla presenti nei regolatori standard. Ciò si traduce in una stabilità eccezionale, spesso con un effetto della pressione di alimentazione inferiore a 0,01 psi per ogni variazione di 100 psi.
* Integrazione a due stadi: per garantire la massima stabilità, due regolatori sono combinati in un unico alloggiamento. Il primo stadio fornisce una pressione intermedia costante, isolando il secondo stadio di precisione dal calo di pressione della bombola.

Sensibilità (pressione di blocco e di apertura): un regolatore sensibile si aprirà con precisione per soddisfare la richiesta e si chiuderà ermeticamente quando il flusso a valle si interrompe. Una scarsa sensibilità porta al “creep” — un lento aumento della pressione di uscita dopo la chiusura della valvola a valle — che è pericoloso e causa sprechi. Le guarnizioni in elastomero o metallo morbido (ad es. Kel-F®) lavorate con precisione, abbinate a membrane ampie e reattive, garantiscono un blocco netto.

Isteresi: si tratta della differenza di pressione in uscita quando ci si avvicina al set point partendo da una pressione più alta rispetto a una più bassa. È causata dall’attrito interno. I regolatori ad alta precisione riducono al minimo l’isteresi grazie a guide dello stelo lucidate, diaframmi rotanti e pistoni privi di attrito, garantendo che il set point sia sempre ripetibile con precisione.

Coefficiente di portata (Cv) e uniformità: il regolatore deve fornire la portata richiesta senza una caduta di pressione significativa. Ancora più importante, la pressione di uscita dovrebbe rimanere costante su un intervallo di portate (buona “caratteristica di flusso”). Ciò è fondamentale per i processi con domanda variabile.

La fortezza della sicurezza: ingegneria per l’integrità assoluta

La sicurezza non è negoziabile. Un regolatore su una linea di gas tossico è un dispositivo di contenimento primario. Le sue caratteristiche di sicurezza sono molteplici:

Compatibilità dei materiali e finitura superficiale:
* Metallurgia: i corpi dei regolatori sono tipicamente in acciaio inossidabile 316L (a basso tenore di carbonio per prevenire la “sensibilizzazione” e la corrosione), Hastelloy C-276 o Monel per gas estremamente aggressivi come il fluoruro di idrogeno.
* Finitura interna: le superfici sono elettrolucidate fino a ottenere una finitura a specchio (ad es. 10 Ra microinch o superiore). Ciò riduce al minimo l’area superficiale su cui i contaminanti possono adsorbirsi e facilita uno spurgo efficiente.
* Materiali delle guarnizioni: i materiali dei diaframmi e delle sedi sono scelti con cura in base alla compatibilità con i gas e alla bassa permeabilità. Le opzioni includono acciaio inossidabile, PTFE (Teflon®), Kalrez®, Viton® ed EPDM. Una scelta inadeguata può causare rigonfiamento, degrado e guasti catastrofici.

Contenimento e tenuta:
* Diaframma vs. pistone: per gas ultrapuri o pericolosi, sono preferibili i regolatori a diaframma. Il diaframma funge da tenuta statica ed ermetica, separando completamente il gas di processo dalla camera della molla e dall’ambiente circostante. Qualsiasi perdita dalla membrana sarebbe esterna e rilevabile. I modelli a pistone presentano tenute dinamiche che, in teoria, potrebbero presentare perdite interne.
* Tenute a membrana saldate: il design che garantisce la massima integrità prevede la saldatura della membrana al corpo del regolatore, eliminando qualsiasi guarnizione o raccordo filettato che potrebbe costituire una via di perdita.
* Prestazioni relative al tasso di perdita: i regolatori specializzati sono costruiti e testati per raggiungere tassi di perdita di elio inferiori a 1 x 10⁻⁹ atm cc/sec, garantendo un contenimento quasi assoluto.

Misure di sicurezza per la gestione della pressione:
* Valvole di sicurezza interne: una caratteristica fondamentale sul lato di uscita. Se la sede secondaria cede e la pressione elevata penetra nella camera di bassa pressione, questa valvola di sicurezza si apre a una pressione sicura e predeterminata per proteggere le apparecchiature a valle.
* Dischi di rottura: un dispositivo di sicurezza non richiudibile sul lato di ingresso che si rompe a una pressione superiore alla pressione massima nominale di ingresso del regolatore ma inferiore alla pressione di rottura della bombola, fornendo un’ultima linea di difesa contro una sovrapressurizzazione catastrofica.

Configurazioni di spurgo e sfiato: i regolatori specializzati sono spesso dotati di più attacchi (tipicamente raccordi da 1/4″ o 1/8″ NPT o VCJ) per lo spurgo dell’impianto. Ciò consente all’utente di evacuare e riempire il regolatore e le linee a valle con un gas inerte per rimuovere i contaminanti atmosferici prima di introdurre il gas di processo costoso o reattivo.

L’ecosistema dei regolatori: abbinare il dispositivo al gas

Non tutti i gas speciali sono uguali e i regolatori sono progettati su misura di conseguenza:

Gas inerti ad altissima purezza (UHP) (ad es. azoto al 99,999%, argon): I regolatori sono progettati per garantire la purezza nel punto di utilizzo. Utilizzano guarnizioni interamente in metallo (diaframmi metallici, raccordi a tenuta frontale come VCJ, volume interno minimo e lucidatura interna approfondita). Le camere a molla possono essere ventilate per impedire l’ingresso di aria atmosferica.
Gas corrosivi (ad es. HCl, HBr, WF₆): i regolatori sono interamente in metallo, con tenuta a diaframma e completamente elettrolucidati. Sono spesso dotati di corpi riscaldati per impedire la condensa e la conseguente corrosione in fase liquida. Materiali come l’Hastelloy sono lo standard.
Gas tossici e piroforici (ad es. AsH₃, SiH₄): la priorità assoluta è l’integrità a tenuta stagna. Sono comuni i modelli a doppia parete con diaframma saldato. Vengono utilizzati all’interno di armadi per gas specializzati dotati di scarico continuo e monitoraggio dei gas tossici. I regolatori stessi possono presentare raccordi saldati e non prevedere regolazioni esterne.
Applicazioni ad alta pressione/alta portata (ad es. gas CVD): La progettazione privilegia una struttura robusta e la stabilità in condizioni di alta portata. Possono essere utilizzati modelli a pistone con valori Cv elevati, ma prestando particolare attenzione alla compatibilità delle guarnizioni e ai sistemi di sicurezza di emergenza.

Selezione, installazione e funzionamento: un protocollo per la precisione e la sicurezza

La scelta e l’utilizzo del regolatore corretto costituiscono un processo sistematico:

Criteri di selezione:
Tipo di gas: il fattore più importante in assoluto che determina i materiali e il design.
Requisiti di purezza: Determina la necessità di caratteristiche UHP (ultra-alta purezza) quali l’elettrolucidatura e le guarnizioni metalliche.
Intervalli di pressione: Pressione in ingresso (bomola) e pressione in uscita richiesta.
Requisiti di portata: Valore Cv necessario.
Certificazioni: Conformità alle norme pertinenti (SEMI, CGA, ecc.).
Migliori pratiche di installazione:
Pulizia: Installare in un ambiente pulito utilizzando guanti adeguati. Utilizzare solo utensili dedicati e puliti.
Tecnologia dei raccordi: Utilizzare raccordi ad alta integrità appropriati (VCJ, Ultra-Seal™). Non utilizzare mai nastro di teflon su filettature coniche; utilizzare un sigillante per filettature compatibile con il gas.
Spurgo: seguire una rigorosa procedura di spurgo (evacuazione-lavaggio-evacuazione-riempimento) per preparare l’impianto.
Controllo delle perdite: utilizzare un rilevatore di perdite calibrato (per gas inerti/traccianti) o una soluzione a bolle (per gas non pericolosi) su tutti i raccordi prima di introdurre gas pericolosi.
Vigilanza operativa:
Aprire sempre le valvole delle bombole lentamente.
Regolare la pressione con la valvola a valle chiusa per verificare la presenza di perdite per scorrimento.
Monitorare le prestazioni per individuare eventuali segni di instabilità, che possono indicare contaminazione interna o usura delle guarnizioni.
Attenersi a un rigoroso programma di ricertificazione e manutenzione come specificato dal produttore o dai protocolli di sicurezza interni.

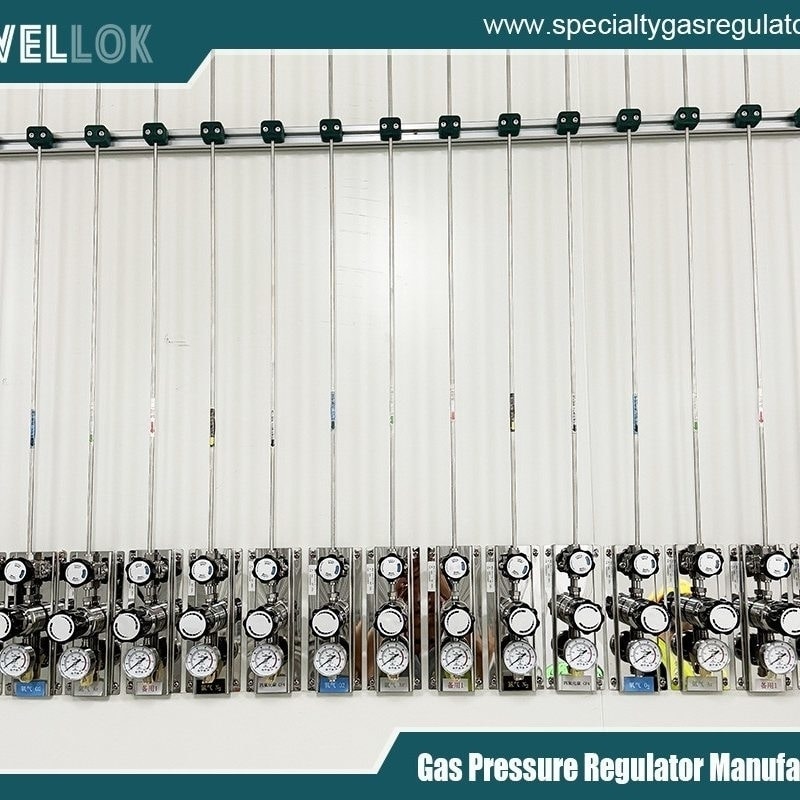

regolatore di contropressione vs regolatore di riduzione della pressione
regolatore di contropressione vs regolatore di riduzione della pressione

Conclusione

La valvola regolatrice di pressione per gas speciali si trova al crocevia cruciale tra l’ingegneria di precisione e la rigorosa scienza della sicurezza. È ben più di una semplice valvola meccanica; è uno strumento realizzato con meticolosità, la cui filosofia progettuale è plasmata dalle proprietà molecolari del gas che controlla. La sua precisione garantisce la ripetibilità dei processi, la resa del prodotto e la validità dei dati: fondamenti del progresso tecnologico e scientifico. Il suo design di sicurezza costituisce una barriera inespugnabile, che protegge il personale, gli impianti e l’ambiente da pericoli potenzialmente devastanti.

In settori in cui una singola perdita non rilevata o una minima impurità possono innescare una catastrofe finanziaria o una tragedia umana, l’investimento in un regolatore per gas speciali correttamente specificato, installato a regola d’arte e sottoposto a manutenzione meticolosa non rappresenta un costo per le attrezzature, ma un investimento nell’integrità fondamentale. Man mano che la tecnologia avanza verso geometrie sempre più piccole nei chip, analisi più precise nei laboratori e nuove terapie basate sui gas in medicina, le esigenze nei confronti di questi umili guardiani non potranno che intensificarsi, rafforzando il loro status di uno dei punti di controllo più vitali nell’intera catena dell’innovazione moderna.
