Comprendere i componenti dell'armadio gas ALD e l'architettura di erogazione del gas

{{{sourceTextContent.subTitle}}}

Comprendere i componenti dell'armadio dei gas ALD e l'architettura di erogazione dei gas

{{{sourceTextContent.description}}}

Con l'evoluzione della tecnologia dei semiconduttori verso nodi di processo sempre più piccoli e strutture dei dispositivi sempre più complesse, la deposizione a strati atomici (ALD) è diventata una delle più importanti tecnologie di deposizione di film sottili nella moderna produzione di chip. L’ALD garantisce una precisione su scala atomica, un’eccezionale uniformità del film e un’eccellente conformabilità su strutture tridimensionali complesse, rendendola indispensabile per circuiti integrati logici, dispositivi di memoria, semiconduttori di potenza, MEMS, LED e packaging avanzato.

Le prestazioni di un processo ALD dipendono non solo dal reattore stesso, ma anche dall’affidabilità e dalla precisione del suo sistema di erogazione dei gas. Il cuore di questo sistema è l’armadio per gas ALD, che immagazzina, controlla, monitora ed eroga in modo sicuro gas di processo ad altissima purezza (UHP) alla camera di deposizione.

Un armadio per gas ALD progettato correttamente garantisce un flusso di gas stabile, un'erogazione priva di contaminazioni, la sicurezza dell’operatore e la conformità agli standard del settore dei semiconduttori. Questo articolo illustra i componenti principali di un armadio per gas ALD, la sua architettura di erogazione dei gas e i principi ingegneristici che garantiscono un funzionamento affidabile nella produzione avanzata di semiconduttori.

Che cos’è un armadio per gas ALD?

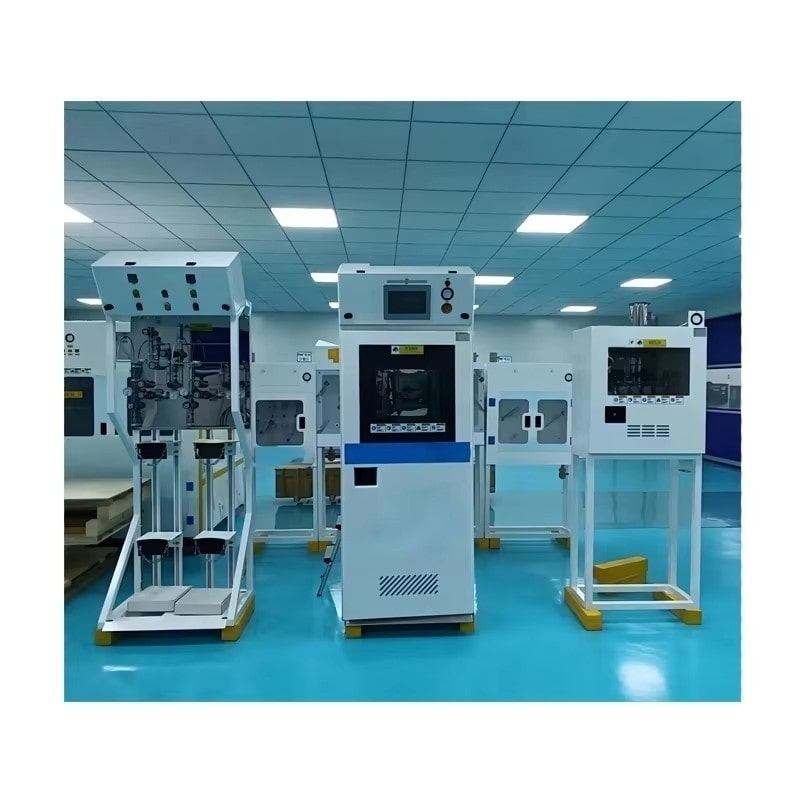

Un armadio per gas ALD è un sistema integrato di gestione dei gas progettato per erogare gas di processo altamente purificati dalle bombole alle apparecchiature ALD con pressione, portata e tempistica controllate con precisione.

A differenza dei sistemi industriali convenzionali per gas, le applicazioni ALD nel settore dei semiconduttori richiedono:

Erogazione di gas di purezza ultraelevata
Generazione zero di particelle
Volume morto minimo
Tassi di perdita estremamente bassi
Regolazione precisa della pressione
Monitoraggio automatizzato della sicurezza
Capacità di spurgo rapido
Erogazione continua del gas
I gas tipicamente gestiti includono:

Trimetilalluminio (TMA)
Tetracloruro di titanio (TiCl₄)
Precursori dell’afnio
Ammoniaca (NH₃)
Azoto (N₂)
Argon (Ar)
Idrogeno (H₂)
Ossigeno (O₂)
Ozono (O₃)
Silano (SiH₄)
Esafluoruro di tungsteno (WF₆)
Molti di questi gas sono tossici, piroforici, corrosivi o altamente reattivi, rendendo indispensabile una progettazione sofisticata dell’armadio per gas.

Architettura generale di erogazione dei gas
L’architettura di erogazione dei gas per l’ALD è costituita da diversi sottosistemi interconnessi che operano in sinergia per mantenere la purezza dei gas e la stabilità del processo.

Il percorso tipico del flusso di gas comprende:

Bombola di gas

↓

Gruppo di collegamento della bombola

↓

Valvola della bombola

↓

Regolatore di pressione

↓

Pannello di spurgo

↓

Collettore delle valvole

↓

Regolatore di portata massica (MFC)

↓

Sensori di pressione

↓

Valvole di isolamento automatiche

↓

Linea di alimentazione di processo

↓

Reattore ALD

↓

Sistema di scarico e lavaggio

Ogni fase è progettata per eliminare la contaminazione, mantenendo al contempo un controllo preciso del gas.

Componenti principali di un armadio per gas ALD
1. Interfaccia per bombole di gas
L’interfaccia per bombole collega le bombole di gas speciali all’armadio.

Le caratteristiche principali includono:

Raccordi con guarnizione frontale VCR
Tubazioni in acciaio inossidabile ad alta purezza
Doppio contenimento
Collegamenti a tenuta stagna
Facile sostituzione delle bombole
La maggior parte dei produttori di semiconduttori utilizza tubazioni saldate orbitalmente per eliminare la generazione di particelle e il volume morto.

2. Gruppo valvola della bombola
La valvola della bombola controlla il rilascio iniziale del gas nel sistema.

I sistemi moderni spesso incorporano:

Azionamento pneumatico
Spegnimento automatico
Feedback di posizione
Isolamento di emergenza
Monitoraggio remoto
L’azionamento automatico riduce al minimo l’esposizione dell’operatore ai gas pericolosi.

3. Regolatori di pressione ad alta purezza
I regolatori di pressione riducono la pressione della bombola a una pressione di esercizio stabile, adatta al controllo di processo.

Tra le caratteristiche importanti figurano:

Basso volume interno
Bassa caduta di pressione
Elevata sensibilità
Resistenza alla corrosione
Struttura con membrana metallica
Per le applicazioni nel settore dei semiconduttori, i regolatori sono tipicamente realizzati in:

Acciaio inossidabile 316L VIM-VAR
Hastelloy
Leghe di nichel
Le superfici interne elettrolucidate riducono ulteriormente la contaminazione.

4. Valvole a membrana
Le valvole a membrana ad altissima purezza sono tra i componenti più importanti.

Le loro funzioni includono:

Isolamento del gas
Commutazione della portata
Spurgo
Sequenziamento del processo
Arresto di emergenza
Le valvole a membrana di fascia alta offrono:

Tasso di perdita di elio inferiore a 1×10⁻⁹ atm·cc/sec
Percorso di flusso elettrolucidato
Volume morto minimo
Elevata durata di vita
Funzionamento privo di particelle
Le membrane in lega di cobalto garantiscono una resistenza alla fatica superiore durante i cicli ripetuti.

5. Regolatori di flusso massico (MFC)
Il regolatore di flusso massico misura e regola con precisione il flusso di gas.

Precisione tipica:

Da ±0,5% a ±1% del fondo scala

Gli MFC sono fondamentali poiché lo spessore del film ALD dipende direttamente dal dosaggio dei precursori.

Gli MFC digitali avanzati offrono:

Risposta rapida
Elevata ripetibilità
Comunicazione digitale
Calibrazione automatica
Autodiagnostica
6. Sensori e trasduttori di pressione
Il monitoraggio della pressione garantisce un’erogazione stabile del gas durante l’intero ciclo di deposizione.

Le misurazioni includono:

Pressione della bombola
Pressione di linea
Pressione di processo
Pressione differenziale
I dati relativi alla pressione consentono:

Rilevamento delle perdite
Verifica della portata
Ottimizzazione del processo
Manutenzione predittiva
7. Sistema di spurgo
Lo spurgo rimuove i gas residui prima dell’introduzione di un altro precursore.

I gas di spurgo tipici includono:

Azoto ad alta purezza
Argon
Una corretta progettazione dello spurgo previene:

Contaminazione incrociata
Reazioni chimiche
Formazione di particelle
Difetti del film
Le sequenze di spurgo automatiche sono interamente controllate dal software del PLC.

8. Collettore valvole
Il collettore integra più valvole in un unico gruppo compatto.

I vantaggi includono:

Riduzione dei punti di perdita
Configurazione compatta
Commutazione più rapida dei gas
Manutenzione semplificata
Maggiore uniformità della portata
I moderni collettori sono saldati orbitalmente per garantire la massima pulizia.

9. Filtri per gas
La contaminazione da particelle è una delle principali preoccupazioni nella produzione di semiconduttori.

I filtri per gas rimuovono tipicamente:

Particelle da 0,003 μm
Umidità
Contaminazione metallica
I filtri metallici ad alta purezza sono posizionati a monte delle apparecchiature di processo critiche.

10. Sistema di controllo PLC
Il controllore logico programmabile (PLC) coordina tutte le operazioni dell’armadio.

Le funzioni includono:

Sequenziamento delle valvole
Monitoraggio della pressione
Gestione degli allarmi
Cicli di spurgo
Controllo degli interblocchi
Arresto di emergenza
Interfaccia operatore
I moderni sistemi PLC comunicano con l’automazione di fabbrica utilizzando protocolli quali:

EtherNet/IP
PROFINET
Modbus TCP
SECS/GEM
Componenti di sicurezza
La gestione dei gas semiconduttori pericolosi richiede sistemi di sicurezza multipli e ridondanti.

I dispositivi di sicurezza tipici includono:

Rilevatori di fughe di gas
Rilevano:

Idrogeno
Silano
Ammoniaca
Gas tossici
Carenza di ossigeno
Le azioni immediate comprendono:

Chiusura delle valvole delle bombole
Attivazione degli allarmi
Avvio dei sistemi di scarico
Interruzione dell’erogazione del gas
Valvole di intercettazione automatiche
Le valvole pneumatiche a sicurezza integrata isolano immediatamente i gas pericolosi in caso di emergenza.

Sistema di ventilazione
La ventilazione continua impedisce l’accumulo di gas all’interno dell’armadio.

La portata d’aria tipica varia da:

200–500 CFM a seconda delle dimensioni della cabina.

Rilevamento incendi
Alcune cabine includono:

Sensori di calore
Rilevatori di fumo
Rilevatori di fiamma
Questi si integrano con i sistemi di emergenza della struttura.

Arresto di emergenza (E-Stop)
Il pulsante E-Stop interrompe immediatamente:

L’alimentazione del gas
Il controllo pneumatico
Le uscite elettriche
mantenendo al contempo la ventilazione di sicurezza essenziale.

Considerazioni sulla purezza del gas
Anche una contaminazione dell’ordine di parti per miliardo può influire negativamente sulla qualità del film ALD.

Le fonti critiche di contaminazione includono:

Umidità
Ossigeno
Idrocarburi
Particelle metalliche
Residui organici
Per mantenere la purezza, i produttori utilizzano:

Tubazioni elettrolucidate
Saldatura orbitale
Valvole ad alta purezza
Raccordi con guarnizioni metalliche a tenuta frontale
Assemblaggio in camera bianca
Prove di tenuta con elio
Spurgo con azoto
La rugosità della superficie interna è tipicamente inferiore a:

Ra 10 μin (0,25 μm)

Automazione e monitoraggio intelligente
I moderni stabilimenti di produzione di semiconduttori adottano sempre più spesso le tecnologie dell’Industria 4.0.

Gli armadi intelligenti per gas ALD offrono:

Monitoraggio in tempo reale
Diagnostica remota
Connettività cloud
Manutenzione predittiva
Monitoraggio automatico del consumo di gas
Registrazione dei dati storici
Analisi delle tendenze degli allarmi
I sensori digitali monitorano continuamente:

Pressione
Temperatura
Posizione delle valvole
Concentrazione del gas
Portata
Ciò consente una manutenzione proattiva prima che si verifichino guasti.

Materiali utilizzati negli armadi per gas ALD
La scelta dei materiali influisce in modo significativo sul controllo della contaminazione e sulla resistenza alla corrosione.

I materiali più comuni includono:

Componente Materiale
Tubazioni Acciaio inossidabile 316L EP
Valvola a membrana 316L VIM-VAR
Membrana Lega di cobalto
Regolatore di pressione Hastelloy / 316L
Raccordi Acciaio inossidabile VCR
Alloggiamento del filtro Acciaio inossidabile elettrolucidato
Questi materiali offrono un’eccellente resistenza alla corrosione e prestazioni di estrema purezza.

Applicazioni degli armadi per gas ALD
Gli armadi per gas ALD sono ampiamente utilizzati in:

Produzione di wafer semiconduttori
Produzione di chip di memoria
Produzione di circuiti integrati logici
Lavorazione di semiconduttori di potenza
Produzione di MEMS
Produzione di OLED
Produzione di LED
Produzione di pannelli solari fotovoltaici
Ricerca nel campo delle nanotecnologie
Laboratori universitari
Ciascuna applicazione richiede un'erogazione del gas altamente stabile e un rigoroso controllo della contaminazione.

Scelta dell’armadio per gas ALD più adatto
Nel valutare un armadio per gas ALD, gli ingegneri dovrebbero considerare:

Compatibilità con i gas
Numero di linee del gas
Intervallo di pressione
Precisione della portata
Efficienza di spurgo
Tenuta contro le perdite
Certificazioni di sicurezza
Funzionalità PLC
Accessibilità per la manutenzione
Scalabilità futura
La scelta di un armadio progettato per la chimica specifica del proprio processo contribuisce a massimizzare i tempi di funzionamento, migliorare la resa e ridurre i rischi operativi.

Tendenze future nei sistemi di erogazione dei gas ALD
La prossima generazione di armadi per gas ALD si sta evolvendo per supportare i requisiti avanzati della produzione di semiconduttori. Tra le tendenze chiave figurano:

Manutenzione predittiva assistita dall’intelligenza artificiale
Simulazione con gemello digitale
Maggiore sicurezza informatica per i sistemi di controllo industriale
Architettura modulare dell’armadio
Maggiore densità di integrazione
Reti di sensori intelligenti
Sistemi pneumatici ad alta efficienza energetica
Commutazione automatizzata delle fonti di gas
Monitoraggio remoto dello stato di salute
Piena compatibilità con gli stabilimenti intelligenti di produzione di semiconduttori
Man mano che le geometrie dei dispositivi continuano a ridursi al di sotto del nodo dei 2 nm e vengono introdotti nuovi materiali, i sistemi di erogazione dei gas richiederanno precisione, pulizia e affidabilità ancora maggiori.


Conclusione
L’armadio per gas ALD è un sottosistema mission-critical nella produzione di semiconduttori, che funge da base per un’erogazione di gas sicura, stabile e di altissima purezza. Ogni componente — dai raccordi delle bombole e dai regolatori di pressione alle valvole a membrana, ai regolatori di portata massica, ai sistemi di spurgo e all’automazione PLC — svolge un ruolo fondamentale nel mantenimento dell’integrità del processo e nel garantire la sicurezza dell’operatore.

Un’architettura di erogazione dei gas ben progettata non solo riduce al minimo la contaminazione e migliora la qualità del film, ma ottimizza anche il tempo di funzionamento delle apparecchiature, la conformità normativa e l’efficienza operativa a lungo termine. Man mano che la tecnologia ALD continua ad espandersi nelle applicazioni avanzate dei semiconduttori, dei MEMS, degli OLED e delle nanotecnologie, l’investimento in sistemi di armadi per gas ad alte prestazioni rimarrà essenziale per ottenere una precisione di produzione superiore e rendimenti di produzione costanti.

Per ulteriori informazioni sui componenti degli armadi per gas ALD e sull’architettura di erogazione del gas, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
