Pannello di distribuzione dell’azoto per armadio gas individuale e scatola di distribuzione delle valvole

Nei settori in cui precisione, sicurezza e affidabilità sono requisiti imprescindibili, la gestione di gas come l’azoto riveste un ruolo fondamentale. L’azoto, un gas inerte che costituisce circa il 78% dell’atmosfera terrestre, è ampiamente utilizzato per lo spurgo, l’inertizzazione e come gas vettore in varie applicazioni. Per garantirne l’erogazione continua e sicura, vengono impiegate apparecchiature specializzate quali armadi per gas, pannelli di distribuzione dell’azoto e scatole di distribuzione delle valvole (VMB). Questo articolo offre un’analisi approfondita dei pannelli di distribuzione dell’azoto all’interno dei singoli armadi per gas e della loro integrazione con le scatole di distribuzione delle valvole, ponendo l’accento sul loro design, sulla funzionalità, sulle caratteristiche di sicurezza e sui requisiti di manutenzione nei sistemi di erogazione dei gas industriali. Con una lunghezza di circa 2000 parole, questa trattazione mira a fornire ai professionisti una comprensione approfondita di questi componenti fondamentali.

Pannello di distribuzione dell’azoto per armadietti per gas singoli e scatole di distribuzione delle valvole
Pannello di distribuzione dell’azoto per armadietti per gas singoli e scatole di distribuzione delle valvole
Introduzione

Una gestione efficace dei gas è essenziale in settori quali la produzione di semiconduttori, l’industria farmaceutica, la trasformazione alimentare e la lavorazione dei metalli, dove le proprietà inerti dell’azoto vengono sfruttate per migliorare la sicurezza e l’efficienza. I pannelli di distribuzione dell’azoto all’interno di armadi per gas individuali e scatole di distribuzione delle valvole sono sistemi ingegnerizzati progettati per immagazzinare, regolare e distribuire l’azoto in modo continuo. Questo articolo approfondisce il loro ruolo, il modo in cui si integrano in un sistema di distribuzione del gas coerente e le considerazioni che ne garantiscono le prestazioni ottimali. Esaminandone le applicazioni, i principi di progettazione, i meccanismi di sicurezza e le migliori pratiche operative, ne evidenziamo l’importanza nel mantenimento di catene di approvvigionamento del gas controllate e affidabili.

L’azoto nelle applicazioni industriali

L’importanza dell’azoto in ambito industriale deriva dalla sua natura inerte e non reattiva, che lo rende ideale per ambienti in cui è necessario prevenire l’ossidazione o la combustione. Essendo un gas incolore e inodore, l’azoto ha molteplici utilizzi:

– Spurgo: espelle l’ossigeno o altri gas reattivi da condutture, serbatoi o sistemi per prevenire reazioni chimiche indesiderate o il degrado.
– Inertizzazione: l’azoto crea un’atmosfera priva di ossigeno nei serbatoi di stoccaggio o nei reattori, salvaguardando i materiali sensibili o infiammabili.
– Gas vettore: in processi come la gascromatografia o la sintesi chimica, l’azoto trasporta le sostanze senza interferire chimicamente.

Nell’industria dei semiconduttori, l’azoto è indispensabile per mantenere le condizioni delle camere bianche e prevenire la contaminazione durante la produzione dei wafer. Nel confezionamento alimentare, prolunga la durata di conservazione sostituendo l’ossigeno nei contenitori sigillati, mentre nella lavorazione dei metalli funge da gas ausiliario nel taglio laser. La sua versatilità e il suo profilo di sicurezza rendono l’azoto un elemento fondamentale dei moderni processi industriali.

Armadi per gas: la base per uno stoccaggio sicuro

Un armadio per bombole è una struttura chiusa e ventilata progettata per ospitare in modo sicuro le bombole di gas, in particolare quelle contenenti gas pericolosi o ad alta purezza. Sebbene l’azoto sia di per sé atossico e non infiammabile, gli armadi per bombole offrono vantaggi fondamentali anche per questo gas inerte:

– Contenimento: proteggono le bombole da danni fisici e dall’esposizione ambientale.
– Organizzazione: le bombole sono conservate in modo ordinato e accessibili per la manutenzione o la sostituzione.
– Prevenzione della contaminazione: gli armadi proteggono la fornitura di gas da polvere o impurità.

Un singolo armadio per gas è in genere dedicato a un unico tipo di gas — in questo caso l’azoto — per evitare la contaminazione incrociata e semplificare la gestione del sistema. Le caratteristiche principali includono:

– Sistemi di ventilazione: gli aspiratori rimuovono eventuali fughe di gas, mantenendo un ambiente sicuro.
– Estinzione incendi: gli sprinkler o i sistemi a gas riducono i rischi, specialmente se collocati in prossimità di gas infiammabili.
– Controllo degli accessi: le porte chiudibili a chiave limitano l’accesso al solo personale addestrato.
– Monitoraggio: i sensori rilevano fughe o anomalie di pressione, migliorando la sicurezza.

Realizzati con materiali robusti come l’acciaio, gli armadi per gas sono progettati per resistere alle sollecitazioni operative nel rispetto di rigorosi standard di sicurezza.

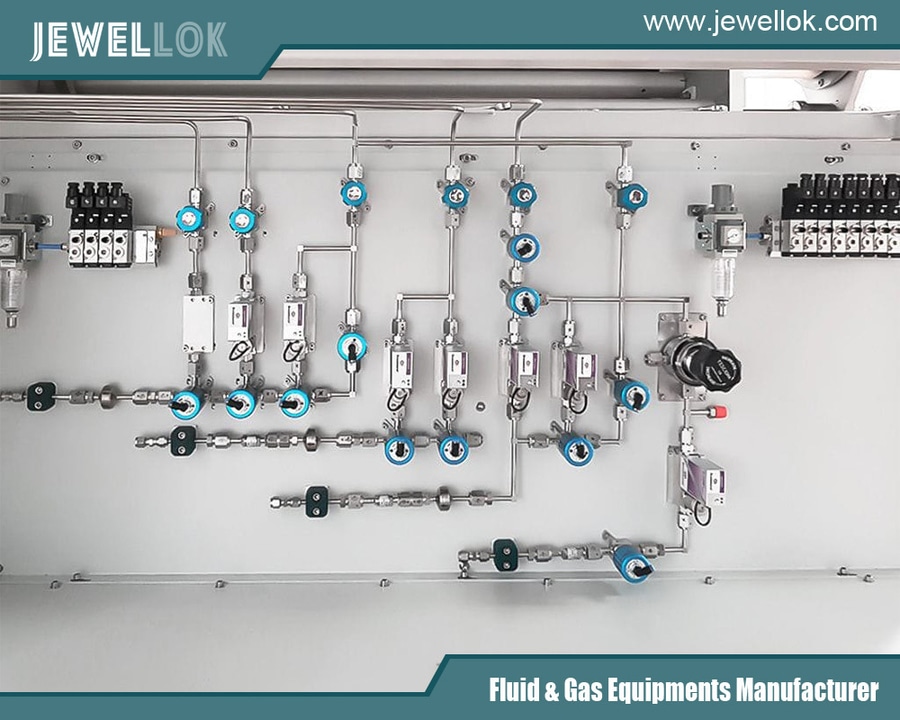

Pannelli di distribuzione dell’azoto: garantire una fornitura continua

All’interno dell’armadio per gas, il pannello di distribuzione dell’azoto è il cuore del sistema, in quanto collega più bombole di gas a un’unica linea di uscita. Questa configurazione garantisce una fornitura ininterrotta di azoto, indispensabile per i processi che non tollerano tempi di inattività. Per l’azoto, le bombole utilizzano in genere un attacco CGA 580, che richiede raccordi compatibili sul pannello di distribuzione. I componenti chiave includono:

– Raccordi di ingresso: tubi flessibili o tubi di collegamento (spesso in acciaio inossidabile o rivestiti in teflon) collegano le bombole al collettore.
– Valvole di isolamento: ogni bombola dispone di una valvola dedicata per il controllo del flusso di gas.
– Regolatori di pressione: mantengono una pressione di uscita costante, adattata alle esigenze a valle.
– Manometri: monitorano la pressione delle bombole e quella in uscita per il controllo operativo.
– Sistemi di spurgo: rimuovono l’aria o i gas residui durante la sostituzione delle bombole per preservare la purezza dell’azoto.

Il design del collettore supporta la ridondanza: quando una bombola si esaurisce, il sistema può passare — manualmente o automaticamente — a una bombola di riserva piena. I pannelli avanzati incorporano sensori di pressione e meccanismi di commutazione automatica, avvisando gli operatori tramite allarmi o indicatori. Ciò garantisce un’erogazione costante, fondamentale in applicazioni come la lavorazione dei semiconduttori, dove anche brevi interruzioni possono compromettere la qualità del prodotto.

Scatole di distribuzione delle valvole (VMB): distribuzione di precisione

La scatola di distribuzione a valvole (VMB) estende il sistema di erogazione del gas distribuendo l’azoto dall’armadio del gas a più punti di utilizzo. Fungendo da hub centralizzato, la VMB offre flessibilità e controllo sull’allocazione del gas. I suoi componenti includono:

– Porta di ingresso: si collega alla linea di uscita del pannello del collettore.
– Collettore di distribuzione: un collettore con più uscite per l’indirizzamento del gas.
– Valvole: valvole manuali o automatizzate per ciascuna uscita consentono il controllo individuale della portata.
– Regolatori di pressione: regolano la pressione per applicazioni specifiche.
– Misuratori di portata: monitorano l’utilizzo, spaziando dai semplici rotametri ai precisi regolatori di portata massica (MFC).

In contesti ad alta precisione come la produzione di semiconduttori, gli MFC garantiscono portate accurate e sono spesso integrati con controlli digitali per il monitoraggio remoto. Per impieghi meno esigenti, sono sufficienti i misuratori di portata ad area variabile. Dispositivi di sicurezza, quali le valvole di eccesso di flusso, interrompono il flusso di gas in caso di perdita a valle, proteggendo sia le apparecchiature che il personale. Il design modulare del VMB consente la personalizzazione in base al numero di uscite e ai requisiti operativi.

Integrazione dei componenti: un sistema unificato

La sinergia tra il pannello di distribuzione dell’azoto e il VMB crea un efficiente sistema di erogazione del gas:

Stoccaggio: le bombole di azoto sono collocate nell’armadio dedicato ai gas, dove sono messe in sicurezza e monitorate.
2. Regolazione: il pannello di distribuzione collega queste bombole, regolando la pressione e fornendo un’unica uscita.
3. Distribuzione: il VMB riceve questa uscita e distribuisce l’azoto ai vari terminali.
Questa integrazione garantisce continuità e precisione. Ad esempio, in un laboratorio, l’azoto potrebbe alimentare contemporaneamente unità di gascromatografia, apparecchiature di spettrometria di massa e glove box. Il pannello di distribuzione garantisce la disponibilità, mentre il VMB adatta l’erogazione alle esigenze di ciascuno strumento. Il controllo centralizzato riduce al minimo la complessità, consentendo agli operatori di gestire il sistema da un’unica interfaccia, spesso potenziata dall’automazione tramite controllori logici programmabili (PLC).

Considerazioni progettuali: progettare per le prestazioni

La progettazione di questi sistemi richiede attenzione a diversi fattori:

– Compatibilità dei materiali: i componenti devono resistere alla corrosione e mantenere la purezza dell’azoto. L’acciaio inossidabile, l’ottone e le guarnizioni ad alta purezza (ad es. Viton o Teflon) sono lo standard.
– Portate: il sistema deve essere in grado di soddisfare i picchi di domanda. Ad esempio, cinque punti di utilizzo da 10 SLPM ciascuno richiedono una capacità minima di 50 SLPM, con un margine (ad es. 75 SLPM) per garantire la scalabilità.
– Gestione della pressione: i regolatori e le tubazioni devono ridurre al minimo le cadute di pressione, specialmente su tratti lunghi.
– Conformità alle norme di sicurezza: il rispetto di standard quali OSHA, NFPA o SEMI garantisce la conformità normativa.
– Accessibilità: la disposizione degli impianti dovrebbe facilitare la sostituzione delle bombole e la manutenzione.

La pressione relativamente bassa dell’azoto semplifica alcuni aspetti, ma le applicazioni ad alta purezza possono richiedere l’uso di acciaio inossidabile elettrolucidato per prevenire la contaminazione. La ridondanza — come i regolatori doppi — migliora l’affidabilità nelle operazioni critiche.

Caratteristiche di sicurezza: mitigazione dei rischi

Sebbene l’azoto sia inerte, il suo utilizzo comporta dei rischi, in particolare l’asfissia in spazi confinati dove le perdite possono sostituire l’ossigeno. Le caratteristiche di sicurezza includono:

– Rilevamento delle perdite: i sensori di gas attivano allarmi se i livelli di azoto aumentano in modo imprevisto.
– Valvole di sicurezza: impediscono la sovrapressurizzazione delle bombole o delle linee.
– Valvole di chiusura di emergenza: isolano il sistema in caso di incidenti.
– Ventilazione: rimuove il gas fuoriuscito dagli armadi o dalle aree di lavoro.
– Monitor dell’ossigeno: essenziali negli spazi chiusi, avvisano quando l’ossigeno scende al di sotto del 19,5% (soglia di sicurezza stabilita dall’OSHA).

Altrettanto fondamentale è la formazione, che garantisce che il personale riconosca i sintomi di asfissia e segua i protocolli di emergenza. Un’adeguata etichettatura e manutenzione riducono ulteriormente i rischi.

Manutenzione e funzionamento: garantire l’affidabilità

Una manutenzione regolare assicura la longevità e la sicurezza del sistema. Le migliori pratiche includono:

– Test di tenuta: utilizzare soluzioni saponose o rilevatori elettronici per individuare eventuali perdite.
– Controlli delle valvole: verificare il funzionamento regolare e la corretta tenuta.
– Taratura dei regolatori: confermare l’accuratezza delle impostazioni di pressione.
– Movimentazione delle bombole: fissare e trasportare le bombole in modo sicuro, rispettando i protocolli.
– Procedure di spurgo: prevenire la contaminazione durante la sostituzione delle bombole.

Una lista di controllo per la manutenzione potrebbe includere ispezioni visive per individuare segni di corrosione, prove funzionali di valvole e allarmi e la taratura di manometri e flussometri. L’automazione, come i PLC per la commutazione o il monitoraggio remoto, migliora l’efficienza operativa e riduce gli errori umani.

Vantaggi ambientali ed economici

L’impatto ambientale dell’azoto è minimo grazie alla sua abbondanza e alla sua inerzia. Sistemi efficienti, come quelli con commutazione automatica, riducono al minimo lo spreco di gas residuo, diminuendo la frequenza di sostituzione delle bombole. La distribuzione centralizzata tramite VMB abbassa i costi di installazione e manutenzione rispetto alle linee separate, mentre la riduzione dei tempi di inattività aumenta la produttività.

Valvola per gas ad alta purezza per distributori di gas naturale in sistemi a GNC e GNL
Valvola per gas ad alta purezza per distributori di gas naturale in sistemi a GNC e GNL
Conclusione

I pannelli di distribuzione dell’azoto all’interno dei singoli armadi per gas e delle scatole di distribuzione delle valvole costituiscono la spina dorsale dei sistemi di erogazione dei gas industriali. Garantiscono un’erogazione di azoto sicura, continua ed efficiente, supportando processi critici in diversi settori. Padroneggiandone la progettazione, l’integrazione, la sicurezza e la manutenzione, gli operatori possono ottimizzare le prestazioni salvaguardando al contempo il personale e le strutture. Con la crescente dipendenza dall’azoto, questi sistemi rimangono indispensabili per promuovere l’eccellenza industriale.
