Differenze tra l’armadio per gas VMP (Valve Manifold Panel) e l’armadio per gas VMB (Valve Manifold Box)

Introduzione

Nel settore della gestione dei gas industriali, in particolare in ambienti che richiedono elevata purezza come la produzione di semiconduttori, la produzione farmaceutica e la lavorazione chimica, la distribuzione sicura ed efficiente dei gas è di fondamentale importanza. Gli armadi per gas rappresentano componenti critici in questi sistemi, garantendo un'erogazione controllata e mitigando al contempo i rischi associati alle sostanze pericolose. Tra le varie configurazioni, gli armadi per gas con pannello di distribuzione (VMP) e quelli con scatola di distribuzione (VMB) si distinguono come soluzioni specializzate per la distribuzione dei gas. Questi sistemi sono progettati per ricevere il gas da fonti centralizzate, quali impianti di stoccaggio alla rinfusa o armadi per bombole, e distribuirlo a più punti terminali, quali strumenti di produzione o camere.

Gli armadi per gas VMP e VMB, sebbene simili nella loro funzione principale di ripartizione del gas tramite collettore, differiscono in modo significativo per progettazione, applicazione, caratteristiche di sicurezza e idoneità operativa. Questo articolo approfondisce tali differenze, fornendo un’analisi tecnica completa. Esploreremo l’architettura, i componenti, i principi di funzionamento, i vantaggi, i limiti e gli aspetti comparativi di ciascun sistema. Comprendere queste distinzioni è essenziale per ingegneri, responsabili di impianto e professionisti della sicurezza nella scelta delle apparecchiature di distribuzione del gas più adatte alle loro attività. Al termine di questa analisi, i lettori potranno apprezzare il modo in cui questi sistemi contribuiscono all’integrità dei processi, alla conformità normativa e all’efficienza complessiva del sistema in contesti industriali esigenti.

I sistemi di distribuzione del gas negli impianti moderni coinvolgono spesso gas ad altissima purezza (UHP), in cui anche contaminanti minimi possono compromettere la qualità del prodotto. Gli armadi VMP e VMB risolvono questo problema incorporando meccanismi di controllo precisi, ma le loro differenze strutturali e funzionali sono pensate per diversi tipi di gas e livelli di rischio. Ad esempio, sebbene entrambi possano gestire più “linee” (singole linee di gas), il design dei loro involucri e i requisiti di ventilazione li distinguono. Questo articolo mira a chiarire queste sfumature, attingendo alle specifiche tecniche e alle considerazioni pratiche per offrire una prospettiva equilibrata.

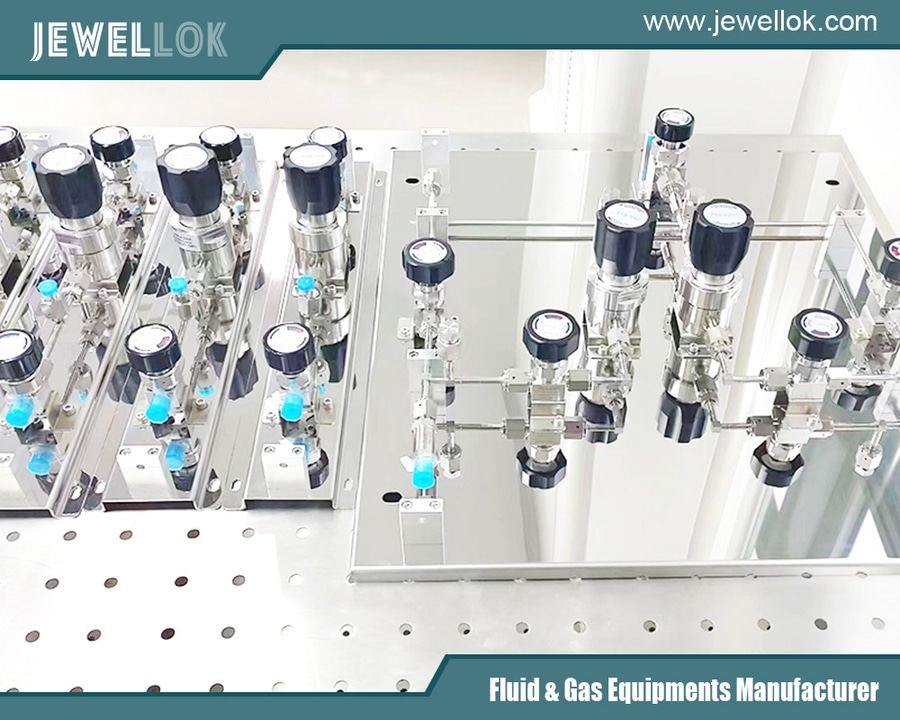

Sistemi di collettori di commutazione per gas speciali
Sistemi di collettori di commutazione per gas speciali
Panoramica dell’armadio per gas con pannello di collettori di valvole (VMP)

L’armadio per gas con pannello di collettori di valvole (VMP) è una configurazione compatta a pannello aperto utilizzata principalmente per la distribuzione di gas inerti o non pericolosi in ambienti controllati. A differenza dei sistemi completamente chiusi, il VMP è costituito da un gruppo montato su pannello piatto in cui valvole, regolatori e componenti associati sono disposti in modo lineare o modulare. Questo design facilita l’accesso per la manutenzione e il monitoraggio, rendendolo ideale per applicazioni in cui lo spazio è limitato e i gas coinvolti presentano rischi minimi.

Componenti principali e progettazione

Un tipico armadio per gas VMP comprende diversi elementi essenziali:

– Gruppo collettore: il cuore del VMP è un collettore che suddivide una singola linea di ingresso del gas in più uscite, spesso denominate “stick”. Ogni stick può supportare un controllo indipendente della portata, con capacità che vanno da 4 a 8 stick nelle configurazioni standard. Il collettore è realizzato con materiali ad alta purezza come l’acciaio inossidabile 316L per prevenire la corrosione e la contaminazione.

– Valvole e regolatori: valvole pneumatiche o manuali (ad es. valvole a membrana per applicazioni UHP) controllano il flusso del gas, mentre i regolatori di pressione mantengono pressioni di uscita costanti, in genere regolabili da 0 a 150 psi. Le valvole di ritegno e le valvole di isolamento garantiscono un flusso unidirezionale e impediscono il riflusso.

– Strumentazione: manometri, trasduttori e misuratori di portata sono integrati per il monitoraggio in tempo reale. Nelle varianti automatizzate, i controllori logici programmabili (PLC) o semplici sistemi a relè consentono il funzionamento semiautomatico, come le sequenze di spurgo.

– Montaggio e integrazione: Il pannello è montato a parete o integrato in un rack, spesso all’interno di una camera bianca o di un’area macchine. Non è dotato di un involucro completo, ma si affida all’ambiente circostante per la ventilazione. Le dimensioni sono compatte, con un pannello standard che misura circa 30 pollici di larghezza, consentendo una perfetta integrazione nelle reti di tubazioni esistenti.

Principi di funzionamento

Il VMP funziona ricevendo gas da una fonte primaria, come un armadio per bombole di gas o un serbatoio di stoccaggio, attraverso una porta di ingresso. Il gas entra nel collettore, dove viene distribuito tra i bracci. Ciascun braccio può essere isolato, spurgato o attivato in modo indipendente, supportando processi quali la calibrazione degli strumenti o il riempimento della camera. Per i gas inerti come l’azoto o l’argon, il sistema privilegia la conservazione della purezza grazie a superfici elettrolucidate e saldature orbitali, al fine di ridurre al minimo la generazione di particelle.

Lo spurgo è un’operazione fondamentale nei sistemi VMP, che in genere prevede cicli assistiti dal vuoto per rimuovere gas residui o contaminanti. I sistemi VMP manuali richiedono l’intervento dell’operatore, mentre i modelli semiautomatici utilizzano timer o sensori per sequenziare le operazioni delle valvole. I blocchi di sicurezza impediscono il rilascio accidentale, ma poiché il sistema è aperto, non è adatto per gas che richiedono l’estrazione dei gas di scarico.

Applicazioni e vantaggi

Gli armadi per gas VMP sono ampiamente utilizzati negli stabilimenti di produzione di semiconduttori per la distribuzione di gas di spurgo, negli impianti farmaceutici per l’inertizzazione e nei laboratori di ricerca per l’alimentazione degli strumenti analitici. I loro vantaggi includono:

– Convenienza economica: costi di fabbricazione inferiori grazie all’assenza di involucri e sistemi di scarico.

– Facilità di manutenzione: il design aperto consente la rapida sostituzione dei componenti senza smontaggio.

– Flessibilità: i moduli modulari consentono una facile espansione o riconfigurazione per soddisfare le mutevoli esigenze di processo.

– Efficienza dello spazio: ideali per installazioni in spazi ristretti dove gli armadi chiusi sarebbero poco pratici.

Tuttavia, esistono alcune limitazioni: i VMP non sono adatti ai gas pericolosi, poiché non dispongono di un sistema di contenimento per perdite o fumi. Le norme regolamentari, come quelle della SEMI (Semiconductor Equipment and Materials International), ne impongono l’uso esclusivamente per applicazioni non tossiche.

Panoramica dell’armadio per gas con scatola di distribuzione delle valvole (VMB)

Al contrario, l’armadio per gas con scatola di distribuzione delle valvole (VMB) è un sistema completamente chiuso e ventilato, progettato per la gestione di gas pericolosi, tossici, infiammabili o corrosivi. Il termine “box” si riferisce alla sua struttura simile a un armadio, che fornisce un contenimento secondario e integra funzioni di scarico per mantenere un ambiente a pressione negativa. Questo involucro migliora la sicurezza catturando potenziali fughe e convogliandole verso uno scrubber o un sistema di scarico.

Componenti chiave e progettazione

Il VMB si basa sul concetto di collettore, ma lo racchiude all’interno di un alloggiamento robusto:

– Alloggiamento: Realizzato in acciaio verniciato a polvere o acciaio inossidabile, il box misura circa 30-60 pollici di larghezza, con porte di accesso dotate di finestre in vetro di sicurezza per l’ispezione visiva. Include guarnizioni e sigilli per garantire l’integrità ermetica.

– Collettore e tubi: Analogamente al VMP, supporta da 4 a 8 tubi, ma con caratteristiche avanzate quali rilevatori di fiamma UV-IR o sensori di gas tossici per applicazioni pericolose.

– Valvole e regolatori: vengono utilizzate valvole ad alta integrità (ad es. con tenuta a soffietto) e regolatori, spesso dotati di attuatori pneumatici per il controllo remoto. Valvole di ritegno e valvole di eccesso di flusso aggiuntive impediscono rilasci incontrollati.

– Sistema di ventilazione: elemento chiave di differenziazione, il VMB incorpora un generatore di vuoto o un ventilatore per lo scarico continuo, raggiungendo portate d’aria di 150-200 piedi lineari al minuto. Ciò mantiene la pressione negativa, impedendo la fuoriuscita di gas.

– Sistemi di controllo: i VMB completamente automatici utilizzano PLC avanzati con interfacce touchscreen, che supportano protocolli come Modbus per l’integrazione con i sistemi di gestione degli impianti. Gli allarmi per cali di pressione, perdite o aperture delle porte sono di serie.

Principi di funzionamento

Il gas entra nel VMB attraverso un ingresso sigillato e viene distribuito tramite il collettore a più uscite. Per i gas pericolosi come il silano o l’ammoniaca, il sistema include cicli di spurgo automatizzati che utilizzano gas inerte o vuoto per evacuare le linee prima della manutenzione. Il sistema di scarico ventila continuamente la camera, convogliando gli effluenti verso le unità di trattamento. Le caratteristiche di sicurezza includono pulsanti di arresto di emergenza (EMO) e interblocchi che interrompono il funzionamento in caso di guasto della ventilazione.

Durante il funzionamento, il VMB garantisce la conformità a norme quali la NFPA 55 (Codice sui gas compressi e i fluidi criogenici), che richiedono l’utilizzo di involucri con sistema di scarico per gas piroforici o tossici. Il design a pressione negativa riduce al minimo i rischi di esposizione, rendendolo adatto ad ambienti ad alto rischio.

Applicazioni e vantaggi

I VMB sono essenziali nei processi di produzione di semiconduttori che prevedono l’uso di gas dopanti, nella produzione di schermi LCD con agenti di incisione corrosivi e nella produzione di pannelli solari con precursori infiammabili. I vantaggi includono:

– Maggiore sicurezza: la camera e il sistema di scarico mitigano i rischi, riducendo il potenziale di incidenti.

– Conformità normativa: soddisfa standard rigorosi per la gestione dei gas pericolosi.

– Versatilità: gestisce una gamma più ampia di gas, comprese le miscele.

– Affidabilità: i controlli automatizzati riducono al minimo l’errore umano e garantiscono un’erogazione costante.

Gli svantaggi comprendono costi più elevati dovuti alla camera di contenimento e alla ventilazione, un ingombro maggiore e una manutenzione più complessa che richiede una formazione specializzata.

Differenze chiave tra gli armadi per gas VMP e VMB

Sebbene entrambi i sistemi VMP e VMB svolgano funzioni di distribuzione del gas, le loro differenze risiedono nella filosofia di progettazione, nei requisiti di sicurezza e nei contesti operativi. Di seguito è riportato un confronto dettagliato:

Progettazione e struttura

– Involucro: la differenza più evidente è di natura strutturale. Il VMP è un pannello aperto, che espone i componenti all’ambiente circostante, mentre il VMB è un involucro sigillato che garantisce il contenimento. Ciò influisce sull’installazione: i VMP sono più leggeri (circa 50-100 libbre) e più facili da montare, mentre i VMB (200-400 libbre) richiedono supporti robusti e collegamenti alle condotte.

– Dimensioni e configurazione: i VMP sono più sottili, spesso con una profondità di 2-4 pollici, adatti a installazioni a parete. I VMB sono più profondi (12-24 pollici) per ospitare le camere di scarico e il cablaggio interno.

Caratteristiche di sicurezza

– Gestione dei rischi: i VMP sono limitati ai gas inerti (ad es. elio, azoto privo di ossigeno) e non dispongono di meccanismi per l’estrazione dei fumi. I VMB eccellono nella gestione dei gas pericolosi, incorporando sistemi di scarico, sensori (ad es. per il rilevamento di H₂S o Cl₂) e dispositivi antincendio.

– Ventilazione: assente nei VMP, obbligatoria nei VMB. Il flusso d’aria dei VMB garantisce il rispetto dei limiti di esposizione OSHA, impedendo l’accumulo di vapori tossici.

– Interblocchi e allarmi: entrambi dispongono di interblocchi di base, ma i VMB ne presentano di avanzati, come lo spegnimento automatico in caso di rilevamento di perdite, integrato con il sistema antincendio dell’edificio.

Aspetti operativi e di controllo

– Livelli di automazione: i VMP sono spesso manuali o semiautomatici e si affidano alla supervisione dell’operatore. I VMB supportano la piena automazione, con software per il monitoraggio remoto e la registrazione dei dati.

– Funzionalità di spurgo: entrambi offrono la funzione di spurgo, ma i VMB includono sfiati assistiti dal vuoto per un’evacuazione completa, fondamentale in presenza di gas corrosivi.

– Gestione di portata e pressione: capacità simili (fino a 500 slpm per stick), ma i VMB gestiscono pressioni più elevate (fino a 3000 psi in ingresso) grazie alla loro struttura robusta.

Applicazioni e idoneità

– Tipi di gas: VMP per gas non reattivi (Gruppo A secondo gli standard SEMI); VMB per gas reattivi/tossici (Gruppi B-D).

– Settori industriali: VMP nei laboratori a basso rischio; VMB negli stabilimenti di produzione ad alto volume in cui la varietà di gas è elevata.

– Costi e manutenzione: i VMP hanno un costo iniziale inferiore del 20-50% e richiedono una manutenzione più semplice. I VMB richiedono sostituzioni regolari dei filtri di scarico e calibrazioni, aumentando le spese operative.

Parametri prestazionali

Per quantificare le differenze, si consideri una tabella che mette a confronto i parametri chiave:
Parametro
Armadio per gas VMP
Armadio per gas VMB
Tipo di involucro
Pannello aperto
Scatola sigillata con scarico
Gas compatibili
Inerti (N₂, Ar, He)
Pericolosi (SiH₄, NH₃, HF)
Ventilazione
Nessuna
150-200 LFM a pressione negativa
Automazione
Manuale/semiautomatica
Semiautomatica/completamente automatica
Numero tipico di stick
4-8
4-8
Fascia di prezzo (USD)
5.000-15.000
10.000-30.000
Ingombro (pollici)
30W x 40H x 4D
30W x 40H x 18D
Conformità alle norme di sicurezza
Base (SEMI S2)
Avanzata (NFPA 55, SEMI S6)
Questa tabella evidenzia come i VMB diano priorità alla sicurezza a scapito della complessità, mentre i VMP pongono l’accento su

Casi di studio e considerazioni pratiche

In uno stabilimento di semiconduttori che stava aggiornando i propri processi di incisione, è stato scelto un VMB per la distribuzione del gas HF, data la sua natura corrosiva, al fine di impedire che potenziali perdite compromettessero la qualità dell’aria della camera bianca. Al contrario, un laboratorio di ricerca ha optato per un VMP per l’erogazione di argon destinato alla spettroscopia, valorizzandone il basso costo e la facilità di integrazione.

Nella scelta tra VMP e VMB, è necessario valutare fattori quali la classificazione di pericolosità dei gas, la configurazione dell’impianto, il budget e la scalabilità. Per configurazioni ottimizzate stanno emergendo sistemi ibridi, in cui i VMP vengono alimentati da fonti protette da VMB.

Produttore e fornitore di sistemi di erogazione di gas e sostanze chimiche ad altissima purezza (UHP)
Produttore e fornitore di sistemi di erogazione di gas e sostanze chimiche ad altissima purezza (UHP)
Conclusione

Gli armadi per gas Valve Manifold Panel (VMP) e Valve Manifold Box (VMB) rappresentano soluzioni su misura nella tecnologia di distribuzione dei gas: il VMP offre un’efficienza ottimizzata per le applicazioni con gas inerti, mentre il VMB garantisce una sicurezza robusta per quelle con gas pericolosi. Le loro differenze in termini di involucro, ventilazione e sofisticazione dei controlli sottolineano la necessità di scelte specifiche in base al contesto. Man mano che i settori industriali si evolvono verso una maggiore automazione e sostenibilità, questi sistemi continueranno a svolgere un ruolo fondamentale, garantendo un'erogazione dei gas precisa e sicura. Gli ingegneri devono valutare i rischi e i requisiti specifici di ogni sito per sfruttare i punti di forza di ciascuno, migliorando in ultima analisi l'affidabilità operativa e la conformità in ambienti ad alto rischio.
