Come scegliere il quadro valvole più adatto alla propria applicazione

Nel complesso mondo del controllo dei fluidi industriali — che spazia dall’automazione dei processi alla gestione delle sostanze chimiche, dal trattamento delle acque alla produzione — precisione, affidabilità e sicurezza sono fondamentali. Al centro di molti sofisticati sistemi di controllo dei fluidi si trova un componente critico, ma talvolta sottovalutato: il quadro valvole. Conosciuto anche come involucro del collettore, collegamento valvolare o, talvolta, semplicemente come gruppo collettore, questo dispositivo è ben più di un semplice blocco di giunzione. Rappresenta l’interfaccia strategica tra le valvole di processo installate sul campo (come valvole di regolazione, elettrovalvole o valvole a sfera azionate) e il sistema di controllo centrale.

La scelta del quadro di distribuzione delle valvole ottimale non è un semplice esercizio di selezione da catalogo. Una scelta errata può causare tempi di inattività del sistema, perdite pericolose, difficoltà di manutenzione e, in ultima analisi, un aumento del costo totale di proprietà. Questo articolo tecnico fornisce un quadro sistematico per valutare e selezionare il quadro di distribuzione corretto, assicurando che migliori — anziché compromettere — le prestazioni della vostra applicazione.

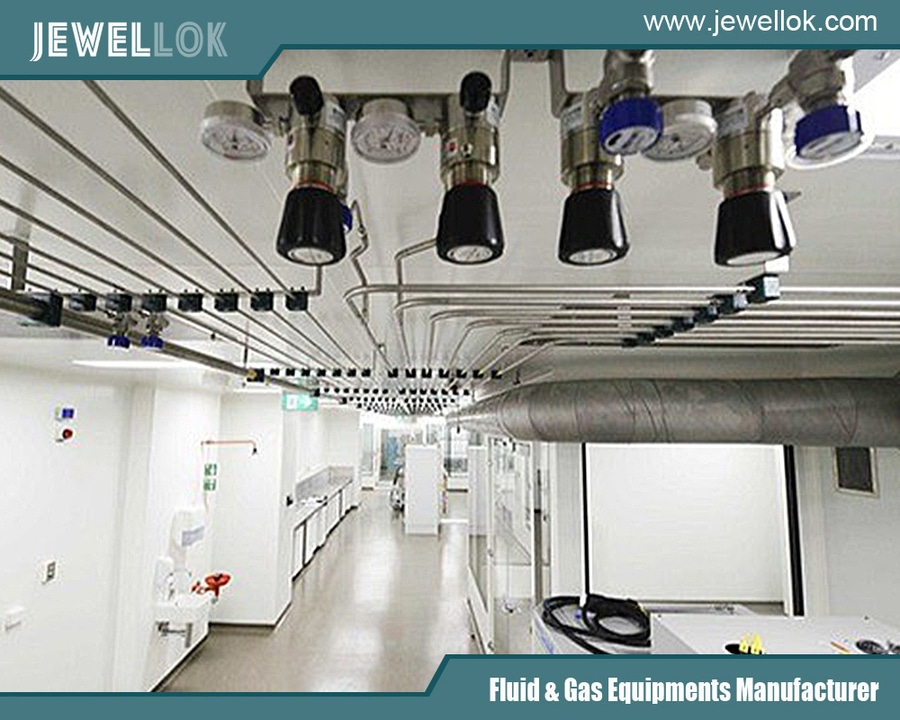

Analisi del quadro di distribuzione delle valvole: funzione principale e struttura

Prima della selezione, è necessario comprenderne lo scopo. Un quadro di distribuzione delle valvole svolge tre funzioni principali:

Interfaccia e semplificazione: sostituisce le complesse reti di tubazioni singole che collegano ogni valvola alla sala di controllo con un unico cavo multiconduttore o fascio di tubi flessibili collegato a un collettore centralizzato. Ciò semplifica drasticamente l’installazione, riduce i potenziali punti di perdita e migliora la chiarezza dell’impianto.
Azionamento e controllo: ospita i componenti pneumatici o elettrici (elettrovalvole, regolatori di pressione, manometri, interruttori) che forniscono la forza motrice e i segnali di controllo alle valvole di campo. Trasforma il segnale elettrico a bassa energia proveniente da un PLC/DCS nell’azione pneumatica o elettrica ad alta potenza necessaria per azionare un attuatore.
Protezione e sicurezza: L’involucro protegge i componenti sensibili dai rischi ambientali (polvere, acqua, atmosfere corrosive) e garantisce un certo livello di protezione del personale dalle parti in movimento e dai terminali elettrici sotto tensione.
Una tipica scatola di distribuzione è costituita da:

Involucro: l’alloggiamento fisico (in metallo o plastica) con un grado di protezione (IP) o classificazione NEMA specificato.
Piastra di base del manifold: il blocco lavorato (spesso in alluminio o acciaio inossidabile) che fornisce le porte per l’alimentazione pneumatica, lo scarico e i collegamenti di uscita multipli verso i dispositivi di campo.
Isole di valvole/valvole: le elettrovalvole (spesso raggruppate in un’«isola di valvole») montate sulla piastra di base. Queste possono essere valvole singole o collettori modulari monoblocco.
Collegamenti elettrici: Morsettiere, connettori multipolari (ad es. M12, M23) o pressacavi per l’alimentazione e l’ingresso del segnale.
Componenti ausiliari: Unità FRL (filtro, regolatore, lubrificatore), manometri, regolatori di flusso e LED diagnostici.

Il quadro di riferimento per la selezione: una guida passo dopo passo

Fase 1: Definire i requisiti fondamentali dell’applicazione

Questo è il punto di partenza. Requisiti vaghi garantiscono una scelta non ottimale.

Tipo e quantità di valvole/attuatori: cosa si deve controllare? Valvole di controllo pneumatiche a membrana, attuatori per valvole a sfera o a farfalla a quarto di giro, cilindri idraulici o attuatori elettrici? Quanti dispositivi? Questo definisce il numero di porte di uscita necessarie (ad es. funzioni delle elettrovalvole a 4/2 vie, 5/2 vie o 5/3 vie per attuatore).
Fluidi: qual è il fluido di controllo? Aria strumentale pulita e secca? Gas naturale aggressivo? Olio idraulico? Questo determina la compatibilità dei materiali (ad es. guarnizioni in Buna-N per aria standard, Viton per idrocarburi, acciaio inossidabile per fluidi corrosivi).
Requisiti di pressione e portata: qual è la pressione di alimentazione richiesta (ad es. 80-120 psi / 5,5-8 bar)? Qual è il volume dell’attuatore e la velocità di ciclo richiesta? Ciò determina la dimensione richiesta dell’orifizio (valore Cv) delle elettrovalvole e il dimensionamento delle porte interne del collettore. Porte sottodimensionate rallenteranno la risposta dell’attuatore.
Ciclo di funzionamento e affidabilità: si tratta di un’applicazione a modulazione continua, di un ciclo on/off ad alta velocità (ad es. macchina per l’imballaggio) o di un’interruzione di sicurezza utilizzata raramente? Il ciclo di funzionamento influenza la scelta della valvola (a otturatore o a cursore) e la durata prevista.
Fase 2: Specificare l’ambiente operativo

L’ambiente determina il grado di protezione dell’involucro e può influenzare la scelta dei componenti interni.

Grado di protezione (classificazione IP) o classificazione NEMA: Questo requisito è imprescindibile.
IP65/66 / NEMA 4, 4X: protezione contro getti d’acqua a bassa pressione e polvere. Standard per la maggior parte degli ambienti industriali interni (piani di produzione).
IP67 / NEMA 6: protezione contro l’immersione temporanea. Per aree soggette a lavaggio (settore alimentare e delle bevande, farmaceutico) o luoghi all’aperto soggetti ad allagamenti.
IP68/69K / NEMA 6P: protezione contro l’immersione prolungata (IP68) o lavaggi ad alta pressione e alta temperatura (IP69K). Fondamentale per ambienti igienici particolarmente difficili.
Aree a rischio: se situati in un’atmosfera potenzialmente esplosiva (Zona 1/21 o Zona 2/22), l’intero gruppo — involucro, elettrovalvole e connettori — deve essere certificato per la zona (ad es. ATEX, IECEx, UL Classe I Div 2). Ciò richiede spesso design antideflagranti (Ex d) o a sicurezza intrinseca (Ex i).
Condizioni ambientali: temperature estreme (freddo artico o calore da fonderia), esposizione ai raggi UV (all’aperto) o sostanze chimiche corrosive (ambiente marino, impianti chimici) influenzeranno la scelta dei materiali (acciaio inossidabile 316L vs. alluminio verniciato vs. poliestere rinforzato con fibra di vetro) e dei materiali di tenuta.
Fase 3: Scegliere la tecnologia e la configurazione della valvola

L’elettrovalvola è il cuore del collettore.

Tipo di valvola:
Valvole a otturatore: Robuste, tolleranti all’aria leggermente sporca, adatte per applicazioni on/off. Possono essere più rumorose e richiedere una potenza pilota maggiore.
Valvole a cursore: eccellenti per cicli frequenti, basso consumo energetico e, talvolta, controllo proporzionale. Richiedono aria più pulita.
Principio di funzionamento:
Azione diretta: la forza del solenoide apre/chiude direttamente l’orifizio. Tipicamente utilizzate per orifizi di piccole dimensioni.
A comando pilotato: utilizza la pressione di linea per azionare il cursore principale o l’otturatore. Consente portate elevate con un solenoide piccolo ed efficiente dal punto di vista energetico. È la soluzione più comune per i collettori di valvole industriali.
Tensione e collegamento elettrico: Rispettare gli standard dell’impianto (24 V CC è la tensione più comune per il controllo, in alcune regioni può essere utilizzata la tensione di 120 V CA). Scegliere il tipo di collegamento:
Ingressi singoli nel condotto: Tradizionali ma richiedono molto tempo per il cablaggio.
Connettore multipolare precablato (M12, M23): lo standard moderno. Consente un’installazione plug-and-play, riducendo drasticamente i tempi di messa in servizio e di sostituzione. Scegliere la configurazione dei pin (ad es. 4 pin per solenoide singolo, 7 pin per solenoide doppio con feedback).
Diagnostica e funzionalità intelligenti: i moderni collettori “intelligenti” offrono sensori integrati per:
Feedback delle singole valvole: conferma elettrica (PNP/NPN) o persino rilevamento della pressione per confermare la posizione del cursore della valvola.
Monitoraggio della pressione: sensori integrati per la pressione di alimentazione o di uscita.
Bus di comunicazione: integrazione tramite PROFINET, EtherNet/IP, PROFIBUS o IO-Link. Ciò consente la diagnostica centralizzata, gli avvisi di manutenzione predittiva e l’impostazione dei parametri dalla sala di controllo.
Fase 4: Considerare i fattori di integrazione e del ciclo di vita

Guardare oltre l’ordine di acquisto iniziale.

Facilità di installazione e manutenzione:
L’involucro può essere montato facilmente? Presenta punti di montaggio ben definiti?
I componenti sono accessibili? È possibile sostituire una singola elettrovalvola senza smontare l’intero banco o scollegare tutte le tubazioni? I collettori modulari eccellono in questo ambito.
La disposizione interna è logica e dotata di un’etichettatura chiara?
Scalabilità e modularità: il design è modulare? È possibile aggiungere facilmente un’altra batteria di valvole in campo in caso di espansione del processo? Alcuni sistemi consentono di “aggiungere” collettori a una linea di alimentazione comune e a una dorsale di comunicazione.
Preparazione dell’aria di alimentazione: è opportuno specificare un’unità FRL (filtro, regolatore, lubrificatore) integrata? Filtrare e regolare sempre l’aria nel punto di utilizzo. La lubrificazione dipende dall’applicazione (evitarla nei settori alimentare e farmaceutico o laddove il lubrificante possa contaminare i fluidi di processo).
Assistenza del fornitore e standard globali: il fornitore offre assistenza tecnica, disegni CAD e una catena di approvvigionamento affidabile? I componenti sono conformi agli standard internazionali (ISO, CE)? Questo è fondamentale per la manutenibilità a lungo termine e la disponibilità dei pezzi di ricambio.

Considerazioni specifiche per l’applicazione: casi di studio

Impianto di processo (controllo continuo): Attenzione particolare all’affidabilità e alla diagnostica. È tipica una custodia in acciaio inossidabile (NEMA 4X) con valvole a spola pilotate, classificate IP65. La comunicazione IO-Link per la diagnostica a livello di valvola può prevenire i guasti. Per specifiche funzioni di controllo potrebbero essere necessarie valvole a 5/3 vie o proporzionali.
Automazione industriale / Confezionamento (discreto ad alta velocità): Velocità, compattezza e connettività sono fondamentali. Un involucro in plastica o alluminio con un banco di valvole pilotate ad alta portata e un unico connettore M23 per alimentazione e segnali riduce al minimo lo spazio sul pannello della macchina e il cablaggio. Le valvole a otturatore possono essere scelte per la loro durata in condizioni dell’aria non ottimali.
Igiene / Lavaggio (Alimentare, Bevande, Farmaceutico): Il materiale e la facilità di pulizia sono fondamentali. È di serie un involucro in acciaio inossidabile 316L lucidato con grado di protezione IP69K. Le valvole devono presentare un design esterno liscio e privo di fessure. I materiali interni (guarnizioni, solenoidi) devono resistere a frequenti lavaggi con agenti caustici o acidi. Spesso vengono specificati raccordi a sgancio rapido per il collegamento dei tubi flessibili.
Attrezzature mobili (agricoltura, edilizia): la robustezza e la resistenza alle vibrazioni e agli urti sono fondamentali. Sono necessari involucri metallici per impieghi gravosi con tenuta superiore (IP67). Le valvole devono essere sottoposte a test specifici per la resistenza alle vibrazioni. I collettori idraulici in questo settore richiedono un'attenzione particolare ai valori di pressione nominale e ai tipi di attacchi (SAE, BSPP).

Conclusione

La scelta del collettore valvolare corretto è un compito di ingegneria dei sistemi. Richiede il passaggio da una vaga idea del tipo «serve un collettore per alcune valvole» a un documento di specifica preciso. Seguendo rigorosamente il quadro di riferimento delineato — a partire da una comprensione approfondita dell’applicazione, definendo le sfide ambientali, selezionando la tecnologia delle valvole appropriata e tenendo conto dei costi totali del ciclo di vita — si trasforma il quadro valvolario da un potenziale punto di guasto a un pilastro fondamentale dell’affidabilità, dell’efficienza e della sicurezza del sistema.

La scelta più conveniente in termini di rapporto costo-efficacia raramente è l’unità più economica disponibile sul mercato. È invece quella meticolosamente adattata alle esigenze tecniche e alla realtà operativa del vostro sistema, in grado di garantire un servizio ininterrotto e di semplificare la manutenzione per gli anni a venire. Investite tempo nel processo di selezione; il vostro io futuro — e gli indicatori operativi del vostro impianto — ve ne saranno grati.

Per ulteriori informazioni su come selezionare il quadro valvole più adatto alla vostra applicazione, potete visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/.
