Valvola a membrana ad altissima purezza vs valvola a soffietto: quale è la scelta migliore per gli impianti a gas per semiconduttori?

{{{sourceTextContent.subTitle}}}

Valvola a membrana ad altissima purezza vs valvola a soffietto: quale è la scelta migliore per i sistemi di gas per semiconduttori?

{{{sourceTextContent.description}}}

Nella moderna produzione di semiconduttori, i sistemi di erogazione dei gas sono tra le infrastrutture più critiche all’interno di un impianto di produzione (fab). Processi quali la deposizione chimica da vapore (CVD), la deposizione a strato atomico (ALD), l’impianto ionico e l’incisione al plasma si basano tutti su gas speciali ultra-puri erogati con assoluta precisione. Anche la minima contaminazione, la generazione di particelle o una perdita, per quanto microscopiche, possono influire negativamente sulla resa dei wafer, sull’affidabilità dei dispositivi e sulla stabilità del processo.

Per questo motivo, le valvole ad altissima purezza (UHP) svolgono un ruolo centrale nei sistemi di distribuzione dei gas per semiconduttori. Tra le numerose tecnologie di valvole disponibili, due modelli dominano il settore: le valvole a membrana ad altissima purezza e le valvole a soffietto. Entrambe sono progettate per applicazioni con gas puri, ma le loro strutture, i meccanismi di tenuta e le caratteristiche operative differiscono in modo significativo.

Questo articolo analizza le differenze tra le valvole a membrana UHP e le valvole a soffietto, ne confronta le prestazioni nei sistemi di distribuzione dei gas per semiconduttori e spiega quale tecnologia valvolare sia più adatta per specifiche applicazioni nel settore dei semiconduttori.

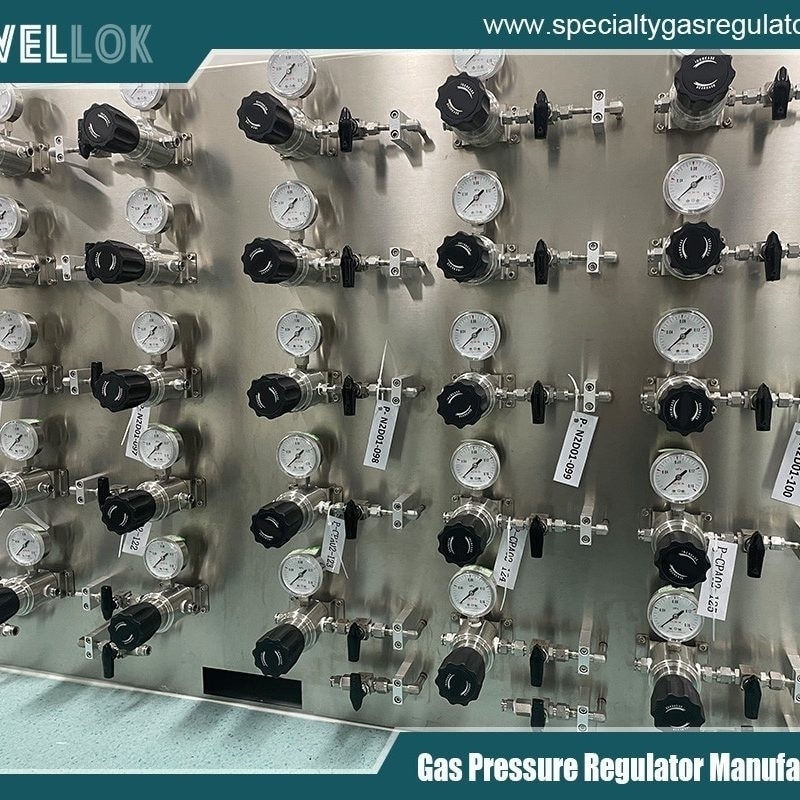

Valvole a membrana e riduttori di pressione in acciaio inossidabile 316L ad altissima purezza (UHP)
Valvole a membrana e riduttori di pressione in acciaio inossidabile 316L ad altissima purezza (UHP)
Comprendere i requisiti dei sistemi di distribuzione dei gas per semiconduttori
I sistemi di distribuzione dei gas per semiconduttori sono molto più esigenti rispetto ai sistemi industriali convenzionali per fluidi. I moderni stabilimenti di produzione utilizzano comunemente gas con livelli di purezza che raggiungono 5N, 6N o addirittura superiori al 99,9999%. Molti gas di processo sono inoltre corrosivi, tossici, piroforici o sensibili all’umidità.

I requisiti tipici dei sistemi di gas per semiconduttori includono:

Tassi di perdita estremamente bassi
Generazione minima di particelle
Basso volume morto
Eccellente efficienza di spurgo
Resistenza alla corrosione
Elevata durata di vita
Compatibilità con gli ambienti sotto vuoto
Controllo del flusso stabile e ripetibile
Anche le cavità interne più minuscole possono intrappolare umidità o idrocarburi, rilasciando successivamente contaminanti nel flusso di gas. Ridurre al minimo il volume morto è quindi essenziale nei sistemi di gas UHP.

Per soddisfare questi standard rigorosi, i produttori di semiconduttori utilizzano tipicamente valvole in acciaio inossidabile 316L elettrolucidato, assemblate in ambienti di camera bianca e sottoposte a prove di tenuta all’elio per garantire tassi di perdita estremamente bassi.

Che cos’è una valvola a membrana ad altissima purezza?
Una valvola a membrana ad altissima purezza utilizza una membrana flessibile per isolare il gas di processo dall’attuatore e dai componenti meccanici in movimento. La membrana si muove verticalmente per sigillarsi contro la sede della valvola, aprendo o chiudendo il percorso del flusso di gas.

La membrana funge da barriera fisica tra il fluido gassoso e le parti meccaniche esterne, eliminando la necessità delle tradizionali guarnizioni di tenuta dello stelo. Questo design riduce drasticamente i rischi di perdita e contaminazione.

Caratteristiche principali delle valvole a membrana UHP
1. Bassa generazione di particelle
Le valvole a membrana sono progettate specificamente per ridurre al minimo l’attrito ed eliminare le parti scorrevoli all’interno del percorso di flusso a contatto con il fluido. Ciò riduce la generazione di particelle durante il funzionamento, rendendole ideali per i processi dei semiconduttori.

2. Volume morto minimo
Le moderne valvole a membrana UHP presentano geometrie interne ottimizzate con design privi di cavità o con spazio morto quasi nullo. Ciò migliora l’efficienza di spurgo e riduce l’intrappolamento di gas.

3. Eccellente tenuta alle perdite
Le valvole a membrana di alta qualità raggiungono comunemente tassi di perdita di elio inferiori a 1×10⁻⁹ std·cm³/s He, adatti alla gestione di gas tossici e corrosivi.

4. Pulizia superficiale superiore
La maggior parte delle valvole a membrana per semiconduttori utilizza:

Superfici interne elettrolucidate
Acciaio inossidabile 316L VIM/VAR
Pulizia ad ultrasuoni
Assemblaggio e confezionamento in camera bianca
Questi processi contribuiscono a mantenere standard di purezza del gas ultra-elevati.

5. Elevata resistenza alla corrosione
Le valvole a membrana UHP sono ampiamente utilizzate con gas corrosivi quali:

HCl
Cl₂
NH₃
WF₆
HF
Le membrane in leghe speciali e l’acciaio inossidabile elettrolucidato migliorano la compatibilità chimica e l’affidabilità a lungo termine.

Che cos’è una valvola a soffietto?
Una valvola a soffietto utilizza un gruppo a soffietto metallico saldato per isolare il gas di processo dall’ambiente esterno. Il soffietto si espande e si contrae durante il funzionamento della valvola, mantenendo una tenuta ermetica.

A differenza delle valvole a membrana, le valvole a soffietto sono spesso impiegate in sistemi a vuoto, applicazioni ad alta temperatura e sistemi a gas ad alta pressione, dove la tenuta metallo su metallo garantisce una maggiore durata.

Le valvole a soffietto sono comunemente utilizzate in:

Sistemi a vuoto ultra-elevato (UHV)
Strumentazione analitica
Laboratori di ricerca
Sistemi di trasferimento sotto vuoto
Alcuni strumenti per la lavorazione dei semiconduttori
Caratteristiche principali delle valvole a soffietto
1. Tenuta ermetica in metallo
Le valvole a soffietto utilizzano gruppi di soffietti interamente in metallo saldati, garantendo prestazioni di tenuta estremamente affidabili in condizioni di vuoto.

Ciò le rende particolarmente adatte per:

Isolamento sotto vuoto
Ambienti ad alta temperatura
Camere a vuoto
Sistemi di gas analitici
2. Maggiore resistenza a pressione e temperatura
Rispetto alle valvole a membrana, le valvole a soffietto tollerano generalmente:

Temperature di esercizio più elevate
Intervalli di pressione più ampi
Cicli di vuoto più aggressivi
3. Maggiore resistenza alla fatica strutturale
I soffietti metallici possono offrire un’eccellente durata in alcune applicazioni meccaniche impegnative, specialmente laddove è richiesta una costruzione priva di elastomeri.

4. Volume interno leggermente maggiore
I modelli di valvole a soffietto spesso presentano cavità interne più ampie rispetto alle valvole a membrana. Ciò può aumentare il volume morto e ridurre l’efficienza di spurgo nelle applicazioni di distribuzione di gas ad altissima purezza.

Valvola a membrana vs valvola a soffietto: confronto tecnico
1. Prestazioni in termini di purezza
Vantaggio della valvola a membrana
Per i sistemi di erogazione di gas per semiconduttori, la purezza è solitamente la massima priorità. Le valvole a membrana sono specificamente ottimizzate per la gestione di gas ultra-puliti con zone di intrappolamento interne minime e una ridotta generazione di particelle.

Le valvole a soffietto possono presentare spazi interni più ampi e percorsi di flusso più complessi, il che può aumentare il rischio di contaminazione durante la commutazione e lo spurgo dei gas.

Man mano che i nodi dei semiconduttori continuano a ridursi al di sotto dei 5 nm, la tolleranza alla contaminazione diventa sempre più rigorosa. È fondamentale ridurre al minimo l’umidità intrappolata e gli idrocarburi.

Vincitrice: valvola a membrana

2. Generazione di particelle
La contaminazione da particelle è una delle principali cause di difetti dei wafer.

Le valvole a membrana riducono la generazione di particelle perché:

Nessuna guarnizione scorrevole dello stelo entra in contatto con il gas di processo
Le superfici lisce elettrolucidate riducono l’attrito
I percorsi di flusso sono ottimizzati per garantire la pulizia
Le valvole a soffietto possono generare livelli di particelle leggermente più elevati a causa del movimento del soffietto e della geometria interna.

Vincitore: valvola a membrana

3. Tenuta contro le perdite
Entrambi i tipi di valvola offrono un’eccezionale tenuta contro le perdite.

Le valvole a soffietto garantiscono un’eccellente tenuta ermetica in ambienti sotto vuoto, mentre le valvole a membrana raggiungono tassi di perdita di elio estremamente bassi, adatti ai gas tossici utilizzati nei semiconduttori.

Per la maggior parte dei pannelli per gas semiconduttori e delle scatole di distribuzione delle valvole (VMB), le valvole a membrana superano già i requisiti di tenuta.

Vincitore: Pareggio

4. Compatibilità con il vuoto
Le valvole a soffietto sono spesso preferite nelle applicazioni a vuoto ultra-elevato perché le loro strutture di tenuta interamente in metallo offrono prestazioni eccezionali in condizioni di vuoto spinto.

Anche le valvole a membrana possono funzionare sotto vuoto, ma le valvole a soffietto dominano tradizionalmente i sistemi specializzati di isolamento sottovuoto.

Vincitore: Valvola a soffietto

5. Volume morto ed efficienza di spurgo
Il volume morto è una delle principali preoccupazioni nei sistemi di erogazione dei gas per semiconduttori perché il gas intrappolato può causare:

Contaminazione incrociata
Ritenzione di umidità
Rallentamento della commutazione del gas
Tempi di spurgo più lunghi
Le valvole a membrana presentano tipicamente:

Percorsi di flusso compatti
Spazio morto quasi nullo
Maggiore efficienza di spurgo
Le valvole a soffietto hanno generalmente cavità interne più ampie.

Vincitore: valvola a membrana

6. Manutenzione e facilità di manutenzione
Le valvole a membrana sono relativamente facili da mantenere e sostituire all’interno degli armadi per gas per semiconduttori e dei sistemi di distribuzione.

I gruppi a soffietto possono risultare più complessi e costosi da riparare in caso di cedimento da fatica.

Vincitore: valvola a membrana

7. Resistenza alle alte temperature
Le valvole a soffietto tollerano generalmente temperature più elevate rispetto alle valvole a membrana, poiché si basano su strutture di tenuta interamente in metallo.

Ciò rende le valvole a soffietto particolarmente adatte per:

Forni a vuoto
Sistemi analitici
Ambienti di processo ad alta temperatura
Vincitore: valvola a soffietto

Qual è la valvola migliore per i sistemi di gas per semiconduttori?
Per la maggior parte delle applicazioni di erogazione di gas per semiconduttori, le valvole a membrana ad altissima purezza sono considerate la scelta migliore.

Le fonti del settore identificano costantemente le valvole a membrana come la soluzione standard per:

Armadi per gas
Scatole di distribuzione delle valvole (VMB)
Gas stick
Distribuzione di gas speciali sfusi
Sistemi di collegamento degli strumenti
Pannelli di controllo del gas nel punto di utilizzo
I loro vantaggi includono:

Minore generazione di particelle
Maggiore efficienza di spurgo
Volume morto ridotto
Eccellente resistenza alla corrosione
Elevata durata di vita
Pulizia superiore
Queste caratteristiche supportano direttamente gli obiettivi della produzione di semiconduttori, ovvero massimizzare la resa e mantenere condizioni di processo ultra-pulite.

Le valvole a soffietto rimangono preziose in applicazioni specializzate che coinvolgono:

Sistemi a vuoto ultra-elevato
Processi ad alta temperatura
Strumentazione per il vuoto
Apparecchiature di ricerca e analisi
Tuttavia, per la distribuzione di gas speciali nei semiconduttori, le valvole a membrana sono generalmente preferite.

Applicazioni tipiche nei semiconduttori per ciascun tipo di valvola
Applicazioni delle valvole a membrana UHP
Armadi per gas per semiconduttori
Sistemi VMB/VMP
Distribuzione di gas CVD
Controllo dei gas di processo ALD
Erogazione di gas speciali sfusi
Sistemi di gas di spurgo
Gestione di gas tossici
Distribuzione di gas corrosivi
Applicazioni delle valvole a soffietto
Camere a vuoto ultra-elevato
Sistemi di trasferimento sotto vuoto
Apparecchiature di ricerca
Strumentazione analitica
Linee sottovuoto ad alta temperatura
Applicazioni di isolamento sottovuoto
Tendenze future nella tecnologia delle valvole UHP
Man mano che la produzione di semiconduttori avanza verso nodi di processo più piccoli e tecnologie di packaging più avanzate, i requisiti delle valvole UHP continuano ad evolversi.

Gli sviluppi futuri delle valvole si concentrano su:

Minore generazione di particelle
Riduzione del volume morto
Cicli di spurgo più rapidi
Maggiore resistenza alla corrosione
Maggiore durata di vita
Azionamento pneumatico intelligente
Tecnologie avanzate di trattamento superficiale
I produttori ricorrono inoltre sempre più spesso a:

Acciaio inossidabile VIM/VAR
Metodi migliorati di elettrolucidatura
Processi di assemblaggio certificati per camere bianche
Prove di tenuta all’elio potenziate
Questi miglioramenti mirano a soddisfare le crescenti esigenze della produzione avanzata di semiconduttori e della fabbricazione di chip di nuova generazione.

Sistema di collettori per idrogeno ad alta pressione
Sistema di collettori per idrogeno ad alta pressione
Conclusione
Sia le valvole a membrana che quelle a soffietto per idrogeno ad altissima purezza svolgono un ruolo importante nei sistemi di controllo dei fluidi per semiconduttori, ma sono ottimizzate per ambienti operativi diversi.

Le valvole a membrana eccellono in:

Gestione di gas ultrapuliti
Bassa generazione di particelle
Volume morto minimo
Distribuzione di gas per semiconduttori
Applicazioni con gas speciali corrosivi
Le valvole a soffietto eccellono in:

Isolamento sotto vuoto
Sistemi ad alta temperatura
Ambienti a vuoto ultraelevato
Applicazioni analitiche specializzate
Per la maggior parte dei sistemi di erogazione dei gas per semiconduttori, la valvola a membrana ad altissima purezza rimane la soluzione preferita poiché offre il miglior equilibrio tra purezza, tenuta contro le perdite, efficienza di spurgo e controllo della contaminazione.

Man mano che la produzione di semiconduttori continua a orientarsi verso tecnologie di processo sempre più avanzate, l’importanza delle valvole a membrana UHP ad alte prestazioni non potrà che continuare a crescere.

Per ulteriori informazioni sul confronto tra valvole a membrana ad altissima purezza e valvole a soffietto: quale sia la soluzione migliore per i sistemi di erogazione di gas per semiconduttori, potete visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ per maggiori dettagli.
