Gli impianti di gas medicali – in particolare quelli a vuoto e ad aria compressa – sono le linee vitali silenziose di qualsiasi struttura sanitaria moderna. Dalle sale operatorie alle unità di terapia intensiva, dagli studi dentistici ai pronto soccorsi, questi impianti devono funzionare con assoluta affidabilità, senza alcuna contaminazione e con una precisione a prova di guasto. Al centro di questi sistemi ci sono le valvole. La scelta di un tipo o di un materiale di valvola errato può portare a cadute di pressione catastrofiche, contaminazione incrociata o persino a danni ai pazienti.

In questa guida completa analizziamo i principali tipi di valvole per gas medicali a vuoto e ad aria compressa, le loro applicazioni specifiche, gli standard di conformità (NFPA 99, ISO 7396-1, HTM 02-01) e come selezionare la valvola giusta per ogni zona. Inoltre, vi mostreremo come procurarvi valvole certificate e ad alte prestazioni per il vostro prossimo progetto.

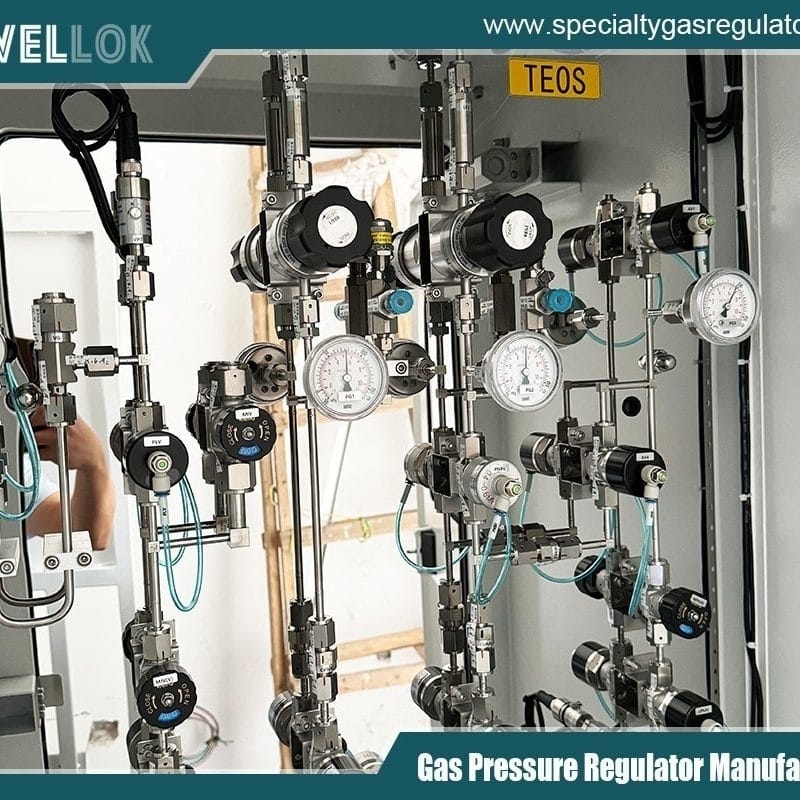

Regolatori di pressione per gas ad alta portata e altissima purezza
Perché le valvole per gas medicali non sono valvole “ordinarie”
A differenza dei sistemi pneumatici industriali o degli impianti idraulici, le valvole per gas medicali devono soddisfare requisiti rigorosi:

Zero perdite (sia interne che esterne) – in genere inferiori a 1 x 10⁻⁶ mbar·l/s per l’elio.

Funzionamento privo di olio e particelle – specialmente per l’aria compressa (aria medica) che entra in contatto con i pazienti.

Materiali biocompatibili – nessun rame, zinco o cadmio che possa corrodersi o rilasciare composti tossici.

Codifica a colori e indicizzazione – identificazione rapida (ad es. bianco per l’aria medica, giallo per il vuoto).

Pulizia rigorosa – sgrassate e confezionate per l’uso con l’ossigeno.

Sia il vuoto medico (utilizzato per l’aspirazione chirurgica e la rimozione dei gas di scarico) sia l’aria compressa medica (per ventilatori, incubatrici e strumenti chirurgici) si affidano a valvole in grado di sopportare cicli continui, prodotti chimici di sterilizzazione e, spesso, un funzionamento 24 ore su 24, 7 giorni su 7.

Esploriamo i tipi di valvole che dominano questi sistemi.

1. Valvole a sfera – Il cavallo di battaglia per l’isolamento e l’intercettazione
Le valvole a sfera sono le valvole di intercettazione più comuni nella distribuzione dei gas medicali. Una sfera perforata ruota di 90° per avviare o interrompere il flusso. Per il vuoto medico e l’aria compressa, sono preferibili valvole a sfera a passaggio totale, a due o tre pezzi.

Caratteristiche chiave per l’uso medico:
Design dello stelo a prova di espulsione – impedisce lo spostamento accidentale sotto pressione.

Sedi e guarnizioni in PTFE – basso attrito, compatibili con i gas medicali e resistenti al collasso da vuoto.

Acciaio inossidabile 316 o ottone (con placcatura in nichel-cromo per l’uso con ossigeno).

Maniglia bloccabile – obbligatoria per le valvole di intercettazione di zona (la norma NFPA 99 richiede modelli bloccabili o con chiave imprigionata).

Applicazioni:
Valvole di isolamento di zona – su ogni piano o reparto per interrompere l’erogazione del gas durante la manutenzione senza compromettere l’intero ospedale.

Chiusura delle apparecchiature di alimentazione – su pompe a vuoto e compressori d’aria.

Valvole di commutazione del collettore – per passare tra i banchi di bombole primari e di riserva.

Nota specifica sul vuoto: le valvole a sfera per il vuoto devono evitare le «perdite virtuali», ovvero spazi intrappolati che possono rilasciare gas e compromettere il livello di vuoto finale. Utilizzare un modello a due pezzi con foro liscio.

Ideali per: isolamento delle diramazioni, arresto di emergenza e punti di accesso per la manutenzione.

2. Valvole a membrana – Per applicazioni sterili e ad alta purezza
Le valvole a membrana utilizzano una membrana flessibile (PTFE, EPDM o FKM) premuta contro una soglia per sigillare il flusso. Sono intrinsecamente a tenuta stagna rispetto all’atmosfera e non presentano premistoppa, il che le rende ideali per l’aria medica sensibile alla contaminazione.

Perché scegliere le valvole a membrana:
Assenza di guarnizioni dello stelo: elimina una comune via di perdita.

Percorso di flusso liscio: nessuna zona di ristagno in cui possano accumularsi batteri o umidità.

Eccellenti sia per il vuoto che per la pressione – dal vuoto totale a oltre 200 psi.

Facili da pulire e sterilizzare – spesso utilizzate nelle linee di aspirazione odontoiatriche.

Applicazioni:
Prese di aria medicale – a valle dei filtri per garantire la purezza finale dell’aria.

Isolamento del regolatore di vuoto – nelle unità di aspirazione chirurgica.

Pannelli dei gas da laboratorio – dove più gas sono collegati agli analizzatori.

Consiglio dell’esperto: per l’uso in vuoto, scegliere una valvola a membrana di tipo a sfioro piuttosto che a passaggio diretto – garantisce una migliore tenuta in presenza di pressione negativa.

Ideale per: aria medica ad alta purezza (NFPA 99 Tipo I) e sistemi di vuoto da laboratorio.

3. Valvole di ritegno (valvole unidirezionali) – Prevenzione del riflusso
Il riflusso in un sistema di gas medicali è un vero incubo. Le linee di vuoto possono trasportare contaminanti da una stanza del paziente all’altra. Le linee dell’aria compressa, se depressurizzate, potrebbero aspirare fluidi. Le valvole di ritegno risolvono questo problema consentendo il flusso in una sola direzione.

Tipi comuni:
Valvola di ritegno a otturatore caricata a molla – risposta rapida, bassa pressione di apertura (0,5–2 psi). Adatta sia per l’aria che per il vuoto.

Valvola di ritegno a battente – non raccomandata per il vuoto perché il disco potrebbe non chiudersi correttamente a bassa pressione.

Valvola di ritegno a doppia piastra – compatta, bassa caduta di pressione, adatta al vuoto.

Caratteristiche specifiche per uso medico:
Elastomeri privi di silicio – per evitare la contaminazione dei gas respiratori.

Pressione di apertura a partire da 0,2 psi – fondamentale per i sistemi a vuoto in cui il differenziale di pressione è minimo.

Modello in linea o a cartuccia – facile sostituzione senza tagliare i tubi.

Applicazioni:
All’ingresso delle pompe per vuoto – impediscono il riflusso di olio o acqua in caso di arresto della pompa.

All’uscita dei compressori d’aria – impediscono all’aria compressa di rifluire nel compressore a vuoto.

Tra i montanti di alimentazione delle zone – isolano le sezioni mantenendo il flusso unidirezionale.

Collegamenti ai contenitori di aspirazione – proteggono il sistema di vuoto ospedaliero dagli effluenti dei pazienti.

Nota di conformità: la norma NFPA 99 (edizione 2021) richiede la presenza di una valvola di ritegno su ogni scarico delle pompe di vuoto mediche e su ogni uscita di un compressore d’aria medico che alimenta un collettore comune.

Ideali per: prevenzione del riflusso, sicurezza dei pazienti e collettori a più sorgenti.

4. Valvole solenoidi – Controllo automatizzato per allarmi e sequenze
Quando gli impianti di gas medicali richiedono un funzionamento remoto o automatico, entrano in gioco le valvole solenoidi (ad azionamento elettrico). Sono tipicamente normalmente chiuse (NC) o normalmente aperte (NO), azionate da un segnale a 24 V CC o 120 V CA.

Requisiti fondamentali:
Ciclo di lavoro – funzionamento continuo per i sistemi di allarme.

Basso consumo energetico (meno di 10 W) – per il funzionamento con batterie di riserva.

Comando manuale di esclusione – essenziale per i test e il funzionamento manuale di emergenza.

Funzionamento silenzioso – nessun clic rumoroso nelle aree dedicate ai pazienti.

Applicazioni nel settore dei gas medicali:
Valvole di allarme – interrompono l’erogazione del gas in una zona quando la pressione scende al di sotto di un valore prestabilito.

Valvole di sequenziamento – per l’alternanza di pompe a vuoto o compressori in configurazione lead/lag.

Spegnimento remoto dai sistemi di chiamata infermieri.

Valvole di scarico per essiccatori di aria medicale – spurgano automaticamente la condensa.

Caso speciale del vuoto: utilizzare elettrovalvole ad azione diretta (non pilotate) per il vuoto – funzionano senza pressione differenziale. Le valvole pilotate potrebbero non aprirsi in presenza di vuoto spinto.

Ideali per: automazione, integrazione SCADA e sistemi di arresto di emergenza.

5. Valvole ad ago – Controllo preciso della portata per la taratura
Le valvole ad ago garantiscono una limitazione della portata precisa e regolabile – essenziale per punti di taratura, linee di bypass e collegamenti di gas di riferimento.

Caratteristiche principali:
Stelo a filettatura fine – regolazione graduale (fino a 10 giri da chiusa a completamente aperta).

Sede metallo su metallo o morbida – le sedi metalliche sono compatibili con il vuoto ma possono presentare lievi perdite; le sedi morbide (PTFE) garantiscono una chiusura a tenuta di bolla.

Disponibili nella versione per montaggio su pannello – per pannelli di prova dei gas.

Applicazioni:
Isolamento dei vacuometri – immissione graduale del vuoto per evitare shock al vacuometro.

Linee di bypass attorno ai regolatori – per un aumento controllato della pressione.

Porte di campionamento dell’aria medicale – per prelevare una piccola portata verso un analizzatore di gas.

Regolazione del livello di aspirazione nei regolatori di vuoto chirurgici (sebbene oggi la maggior parte utilizzi regolatori a orifizio).

Nota: le valvole a spillo non devono mai essere utilizzate come valvole di intercettazione perché possono essere chiuse completamente inavvertitamente e i loro orifizi sono troppo piccoli per portate elevate.

Ideali per: punti di prova di laboratorio, pannelli di calibrazione e regolazione di precisione dei livelli di vuoto.

6. Valvole ad angolo – Valvole di intercettazione a parete salvaspazio
In molti ospedali di vecchia concezione, le prese delle singole stanze (per aria medica o vuoto) sono dotate di una valvola ad angolo situata proprio dietro la placca a muro. Si tratta di valvole compatte che modificano la direzione del flusso di 90°.

Vantaggi:
Profilo ribassato – si inseriscono in scatole da parete da 2″x4″.

Valvola di ritegno integrata – spesso abbinata a un otturatore a molla.

Facili da azionare con una manopola a un quarto di giro o una manopola push-pull.

Applicazioni:
Dietro le prese per gas medicali (tipo DISS o Ohmeda) – per isolare un singolo posto letto.

Collegamenti per il vuoto delle poltrone odontoiatriche – compatti e resistenti alla corrosione.

Tendenza moderna: molti nuovi ospedali stanno sostituendo le singole valvole ad angolo con una valvola a sfera a zona singola all’esterno della stanza, oltre a una presa non riparabile. Motivo: minore manutenzione, meno punti di perdita.

Ideale per: ristrutturazioni, spazi ristretti e isolamento di singole stanze dove la normativa lo consente.

Materiali e compatibilità – Cosa è necessario sapere
Componente della valvola Materiale raccomandato Da evitare
Corpo Acciaio inossidabile 316L, ottone (nichelato per O₂) Ghisa, ottone non placcato
Guarnizioni PTFE, EPDM, FKM (Viton®) Gomma naturale, Buna-N (degassamento)
Sfera/disco Acciaio inossidabile 316, ottone cromato Alluminio, leghe di rame
Stelo Acciaio inossidabile 17-4 PH, acciaio inossidabile 316 Acciaio al carbonio
Lubrificante Perfluoropolietere (PFPE) – tipo Krytox® Grassi a base di idrocarburi
Fondamentale per il vuoto: evitare qualsiasi elastomero con elevati tassi di degassamento (ad es. gomma siliconica). Sono preferibili il PTFE e l’FKM.

Norme e codici che regolano la scelta delle valvole
Qualsiasi valvola installata in un impianto di gas medicali (negli Stati Uniti, nel Regno Unito, nell’Unione Europea o in Medio Oriente) deve soddisfare:

NFPA 99 (Codice per le strutture sanitarie) – disciplina le valvole di zona, gli allarmi e i materiali.

ISO 7396-1 – Impianti di distribuzione di gas medicali – Parte 1: Condutture per gas medicali e vuoto.

HTM 02-01 (Regno Unito) – Requisiti dettagliati per l’etichettatura, il collaudo e l’installazione delle valvole.

AS 2896 (Australia) – Impianti di gas medicali – Valvole.

CSA Z7396.1 (Canada) – Simile alla norma ISO.

Caratteristiche obbligatorie principali delle valvole:

Tutte le valvole di intercettazione devono poter essere bloccate in posizione aperta o chiusa.

Le valvole di zona devono essere accessibili, identificate con segnaletica permanente e situate all’esterno della zona che controllano (ad eccezione delle unità di terapia intensiva e delle sale operatorie, dove è consentita la collocazione all’interno con precauzioni speciali).

Ogni stazione di erogazione deve avere una valvola di non ritorno integrata (nell’uscita o immediatamente a valle).

Errori comuni di installazione e come evitarli
Anche con il tipo di valvola corretto, un’installazione scorretta porta a malfunzionamenti:

Errore Conseguenza Soluzione
Utilizzo di valvole lubrificate a olio Contamina l’aria medicale – può causare polmonite lipoide Specificare “pulito con ossigeno” e “gruppo privo di olio”
Serraggio eccessivo degli steli delle valvole a sfera Deforma le sedi in PTFE – provoca perdite Utilizzare una chiave dinamometrica; seguire le specifiche del produttore
Installazione di una valvola di ritegno a battente in condizioni di vuoto Il disco non si appoggia mai; il vuoto non viene mantenuto Utilizzare una valvola di ritegno a otturatore caricata a molla
Miscelazione di ottone e acciaio inossidabile in un sistema di aspirazione a umido Corrosione galvanica Utilizzare raccordi dielettrici o lo stesso materiale
Assenza di bypass intorno alle valvole riduttrici di pressione Impossibile effettuare la manutenzione senza arrestare l’impianto Installare una valvola a sfera in parallelo con flangia cieca

Produttore cinese di scatole di distribuzione per valvole VMB
Come reperire le valvole per gas medicali giuste – E ottenere rapidamente un preventivo
Scegliere le valvole per gas medicali a vuoto e ad aria compressa corrette è solo metà del lavoro. È necessario un fornitore che offra:

Pacchetti di certificazione completi – rapporti di prova dei materiali (MTR), certificati di pulizia, rapporti di prova di pressione.

Tempi di consegna brevi – gli interventi di aggiornamento ospedalieri urgenti non possono attendere 12 settimane.

Assistenza tecnica – supporto nella scelta delle dimensioni per Cv (coefficiente di flusso) e conduttanza del vuoto.

Conformità globale – valvole contrassegnate con i marchi CE, ISO o UL per NFPA.

Noi di MedGas Valve Solutions disponiamo a magazzino di oltre 500 configurazioni di valvole a sfera, a membrana, di ritegno, solenoidi, ad ago e ad angolo per uso medico – tutte assemblate in camere bianche ISO 7, sottoposte a prove di pressione individuali e trattate termicamente sotto vuoto.

Le nostre valvole più richieste:
Valvola a sfera in acciaio inossidabile 316 a 3 pezzi, da 1/2” a 2”, maniglia bloccabile, sedi in PTFE – Modello MGV-BV300

Valvola a membrana sanitaria, tipo a sfioro, membrana in EPDM – Modello MGV-DV200 (per aria medica)

Valvola di ritegno a pressione di apertura ultra-bassa (0,2 psi), caricata a molla, pulita per O₂ – Modello MGV-CV70

Elettromagnetica a chiusura (NC) ad azione diretta, 24 V CC, comando manuale di esclusione – Modello MGV-SV50
