Soluzioni per l'erogazione di gas precursori CVD per l'industria dei semiconduttori e dei rivestimenti

{{{sourceTextContent.subTitle}}}

Soluzioni per l'erogazione di gas precursori CVD per l'industria dei semiconduttori e dei rivestimenti

{{{sourceTextContent.description}}}

La deposizione chimica da vapore (CVD) è una delle tecnologie di produzione più cruciali utilizzate nella moderna fabbricazione di semiconduttori e nelle applicazioni industriali avanzate di rivestimento. Dai circuiti integrati e dai dispositivi MEMS ai pannelli solari, ai rivestimenti ottici e alle superfici resistenti all’usura, i processi CVD consentono la deposizione precisa di film sottili con uniformità, purezza e prestazioni eccezionali. Alla base di ogni processo CVD di successo c’è un sistema di erogazione dei precursori gassosi altamente affidabile e progettato con precisione.

I sistemi di erogazione dei precursori gassosi CVD sono progettati per immagazzinare, trasportare, controllare, vaporizzare ed erogare in modo sicuro gas reattivi o precursori liquidi nelle camere di processo in condizioni rigorosamente regolate. Questi sistemi influenzano direttamente la stabilità del processo, la qualità del film, il tempo di funzionamento delle apparecchiature, la resa e la sicurezza operativa. Poiché i nodi dei semiconduttori continuano a ridursi e le tecnologie di rivestimento richiedono proprietà dei materiali sempre più sofisticate, i requisiti per i sistemi di erogazione dei gas sono diventati significativamente più rigorosi.

Questo articolo esplora i principi, i componenti, le sfide e le soluzioni avanzate associate ai sistemi di erogazione dei precursori gassosi CVD per l’industria dei semiconduttori e dei rivestimenti.

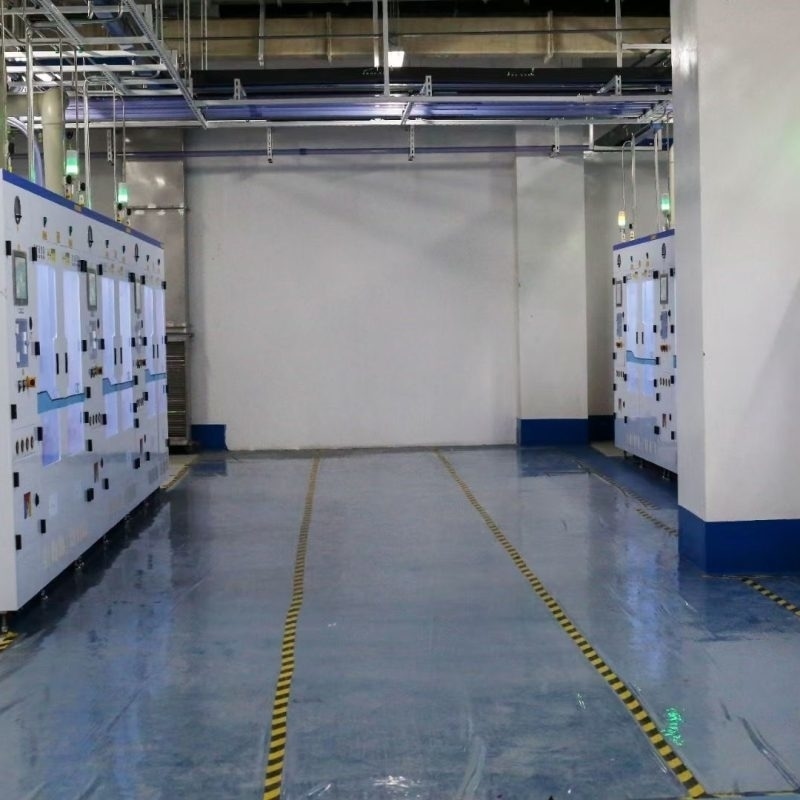

produttori di armadi per gas speciali
produttori di armadi per gas speciali
Comprendere i precursori gassosi per CVD
I processi CVD comportano la reazione chimica di materiali precursori gassosi su substrati riscaldati per formare film sottili solidi. A seconda dell’applicazione, i precursori possono presentarsi sotto forma di gas, liquidi volatili o composti solidi che richiedono la vaporizzazione prima dell’erogazione.

Tra i precursori CVD comunemente utilizzati nei semiconduttori figurano:

Silano (SiH₄)
Diclorosilano (DCS)
Esafluoruro di tungsteno (WF₆)
Ammoniaca (NH₃)
Trimetilalluminio (TMA)
Tetracloruro di titanio (TiCl₄)
Ortosilicato di tetraetile (TEOS)
Nell’industria dei rivestimenti, i precursori CVD possono includere:

Precursori del nitruro di titanio
Composti del cromo
Composti organometallici
Carbonili metallici
Precursori per rivestimenti ceramici
Molte di queste sostanze chimiche sono altamente reattive, tossiche, corrosive, piroforiche o sensibili all’umidità. Pertanto, il sistema di erogazione deve mantenere condizioni di purezza estremamente elevata, garantendo al contempo la sicurezza dell’operatore e l’affidabilità del processo.

Importanza dei sistemi di erogazione dei precursori gassosi
La qualità dei film depositati è direttamente correlata alla stabilità del flusso e alla purezza dei precursori. Anche lievi variazioni di temperatura, pressione, contaminazione o portata possono causare:

Irregolarità nello spessore del film
Contaminazione da particelle
Riduzione della resa dei wafer
Scarsa adesione
Rivestimenti difettosi
Instabilità del processo
Un sistema avanzato di erogazione dei gas CVD garantisce:

Controllo preciso della portata
Vaporizzazione stabile
Regolazione costante della pressione
Trasporto del gas privo di contaminazioni
Gestione sicura delle sostanze chimiche
Monitoraggio in tempo reale e automazione
Per la produzione avanzata di semiconduttori con nodi tecnologici inferiori a 5 nm, l’erogazione di gas ad altissima purezza (UHP) è diventata essenziale per mantenere ambienti di produzione privi di difetti.

Componenti chiave dei sistemi di erogazione dei precursori gassosi per CVD
1. Armadi per gas
Gli armadi per gas offrono un alloggiamento sicuro per le bombole di gas pericolosi e i contenitori dei precursori. Sono dotati di:

Rilevatori di fughe di gas
Valvole di intercettazione automatiche
Sistemi di ventilazione
Integrazione di sistemi antincendio
Comandi di arresto di emergenza
Negli stabilimenti di produzione di semiconduttori, gli armadi per gas devono essere conformi a rigorosi standard di sicurezza internazionali e alle normative locali.

2. Regolatori di pressione
I regolatori di pressione riducono l’elevata pressione delle bombole a livelli operativi stabili adatti agli strumenti di processo. I regolatori ad alte prestazioni utilizzati nei sistemi CVD presentano tipicamente:

Diaframmi in acciaio inossidabile
Superfici interne elettrolucidate
Design a basso volume morto
Elevata tenuta contro le perdite
Resistenza alla corrosione
I regolatori ad altissima purezza contribuiscono a ridurre al minimo la generazione di particelle e la contaminazione.

3. Regolatori di portata massica (MFC)
I regolatori di portata massica sono fondamentali per mantenere portate di gas accurate nella camera di deposizione. Gli MFC digitali avanzati offrono:

Controllo ad alta precisione
Tempi di risposta rapidi
Calibrazione multigas
Capacità di comunicazione remota
Funzioni di autodiagnostica
Un flusso stabile dei precursori è particolarmente importante nella deposizione a strato atomico (ALD) e nei processi avanzati di CVD potenziata al plasma.

4. Sistemi di vaporizzazione
Molti precursori liquidi richiedono una vaporizzazione controllata prima di entrare nella camera di processo. I sistemi di vaporizzazione garantiscono una conversione stabile dalla fase liquida a quella gassosa, evitando al contempo la condensazione.

Le tecnologie chiave includono:

Iniezione diretta di liquido (DLI)
Bubbler riscaldati
Vaporizzatori assistiti da gas vettore
Vaporizzatori flash
Una gestione precisa della temperatura è essenziale per mantenere la stabilità della pressione di vapore.

5. Linee di gas riscaldate
Alcuni gas precursori condensano facilmente a temperature più basse. Le linee di alimentazione riscaldate impediscono la condensazione e mantengono stabile il trasporto del gas.

Le caratteristiche includono:

Distribuzione uniforme della temperatura
Controllo della temperatura PID
Assemblaggi di tubazioni isolate
Struttura in acciaio inossidabile ad alta purezza
Il mantenimento di temperature costanti nelle linee impedisce la formazione di particelle e l’interruzione del processo.

6. Valvole e collettori
Le valvole a membrana e i collettori saldati sono ampiamente utilizzati nei sistemi di gas UHP. Questi componenti devono garantire:

Assenza totale di perdite interne
Spazio morto minimo
Resistenza alla corrosione
Elevata durata
Compatibilità con le camere bianche
Le tecniche di saldatura orbitale sono comunemente utilizzate per ridurre al minimo i rischi di contaminazione.

Requisiti di purezza ultraelevata nella produzione di semiconduttori
Gli ambienti di produzione dei semiconduttori richiedono livelli di contaminazione estremamente bassi. Anche tracce di impurità a livelli di parti per miliardo (ppb) possono influire sulle prestazioni dei dispositivi.

I sistemi di erogazione di gas UHP sono progettati con:

Tubi in acciaio inossidabile 316L elettrolucidato
Rugosità superficiale inferiore a 10 Ra
Guarnizioni metallo su metallo
Prove di tenuta all’elio
Processi di assemblaggio privi di particelle
Produzione in camera bianca
Le tecnologie avanzate di purificazione possono inoltre includere:

Purificatori di gas
Trappole per l’umidità
Sistemi di rimozione dell’ossigeno
Filtri antiparticolato
L’intero sistema deve mantenere la propria integrità durante l’installazione, il funzionamento e la manutenzione.

Sfide di sicurezza nella gestione dei precursori CVD
Molte sostanze chimiche precursori CVD presentano gravi pericoli. I rischi più comuni includono:

Tossicità
Gas come l’arsina, la fosfina e il diborano sono altamente tossici anche a basse concentrazioni.

Comportamento piroforico
Il silano e alcuni composti organometallici possono incendiarsi spontaneamente se esposti all’aria.

Corrosività
I precursori contenenti alogeni possono corrodere i componenti del sistema se vengono utilizzati materiali non idonei.

Rischi legati alla pressione
Le bombole di gas compresso richiedono sistemi robusti di gestione della pressione e di isolamento di emergenza.

Per far fronte a questi rischi, i moderni sistemi di erogazione del gas incorporano:

Sistemi di spegnimento automatico
Sensori di rilevamento del gas
Valvole di sicurezza ridondanti
Monitoraggio della ventilazione
Interblocchi basati su PLC
Integrazione di scrubber per i gas di scarico
L’ingegneria della sicurezza è ormai considerata importante quanto le prestazioni di processo.

Tecnologie di automazione e controllo intelligente
L’Industria 4.0 e la produzione intelligente stanno trasformando le tecnologie di erogazione dei gas. I sistemi moderni integrano sempre più spesso funzionalità di automazione quali:

Sistemi di controllo PLC
Monitoraggio remoto
Registrazione dei dati
Manutenzione predittiva
Diagnostica in tempo reale
Integrazione SCADA
I sensori intelligenti sono in grado di monitorare:

Portate
Fluttuazioni di pressione
Stabilità della temperatura
Purezza del gas
Prestazioni delle valvole
Gli algoritmi di manutenzione predittiva contribuiscono a ridurre i tempi di inattività, individuando il degrado dei componenti prima che si verifichino guasti.

La digitalizzazione migliora inoltre la tracciabilità e l’ottimizzazione dei processi negli stabilimenti di produzione di semiconduttori e nelle linee di produzione di rivestimenti.

Erogazione di gas CVD per applicazioni avanzate nel settore dei semiconduttori
Dispositivi logici e di memoria avanzati
Man mano che le geometrie dei chip continuano a ridursi, la precisione nell’erogazione dei precursori diventa sempre più critica. I nodi avanzati richiedono:

Uniformità del film su scala atomica
Impulsi di precursori estremamente stabili
Prestazioni di commutazione rapide
Ambienti di erogazione ultra-puliti
I sistemi ALD e CVD a bassa pressione si basano in larga misura su componenti di erogazione del gas altamente reattivi.

Produzione di semiconduttori composti
La produzione di nitruro di gallio (GaN), carburo di silicio (SiC) e semiconduttori III-V utilizza spesso precursori altamente specializzati con rigorosi requisiti di gestione termica.

I sistemi di erogazione dei gas per i semiconduttori composti devono far fronte a:

Temperature di esercizio più elevate
Sostanze chimiche corrosive
Miscele complesse di precursori
Protocolli di sicurezza potenziati
Confezionamento dei semiconduttori
Anche le tecnologie avanzate di confezionamento, quali TSV, fan-out packaging e wafer-level packaging, richiedono processi di deposizione sofisticati supportati da un'erogazione affidabile dei precursori.

Applicazioni nel settore dei rivestimenti industriali
Oltre alla produzione di semiconduttori, i sistemi di erogazione dei precursori CVD sono ampiamente utilizzati nei rivestimenti industriali.

Rivestimenti per utensili
I rivestimenti in nitruro di titanio (TiN) e carbonio simile al diamante (DLC) migliorano:

Resistenza all’usura
Durezza superficiale
Resistenza alla corrosione
Durata degli utensili
Un'erogazione stabile dei precursori garantisce l’uniformità del rivestimento su grandi lotti di produzione.

Rivestimenti ottici
I rivestimenti CVD sono utilizzati per:

Strati antiriflesso
Ottiche a infrarossi
Tecnologie di visualizzazione
Lenti di precisione
La distribuzione uniforme dei precursori è essenziale per le prestazioni ottiche.

Componenti aerospaziali e automobilistici
I rivestimenti protettivi in ceramica e le barriere termiche contribuiscono a migliorare la durata in condizioni operative estreme.

Queste applicazioni richiedono sistemi di alimentazione del gas robusti e resistenti alle alte temperature, in grado di funzionare in modo continuo in ambito industriale.

Scelta dei materiali per i sistemi di alimentazione del gas
La compatibilità dei materiali è fondamentale nella progettazione dei sistemi di alimentazione dei precursori. Tra i materiali più comuni figurano:

Acciaio inossidabile 316L
Ampiamente utilizzato per:

Resistenza alla corrosione
Saldabilità
Compatibilità con l’UHP
Hastelloy
Adatto a sostanze chimiche altamente corrosive e ambienti aggressivi.

Leghe di nichel
Utilizzate in applicazioni specializzate ad alta temperatura.

Componenti in fluoropolimero
Talvolta impiegati in ambienti chimici a bassa pressione o altamente reattivi.

Una scelta errata dei materiali può causare corrosione, contaminazione e guasti catastrofici del sistema.

Tendenze emergenti nella tecnologia di erogazione dei gas CVD
Maggiore utilizzo dell’ALD
La deposizione a strati atomici (ALD) richiede un’erogazione estremamente precisa dei precursori e un azionamento rapido delle valvole.

Produzione sostenibile
I produttori sono alla ricerca di sistemi che riducano:

Lo spreco di gas
Il consumo energetico
Le emissioni chimiche
Ottimizzazione dei processi basata sull’intelligenza artificiale
L’intelligenza artificiale viene sempre più utilizzata per ottimizzare la stabilità del flusso di gas e la manutenzione predittiva.

Piattaforme modulari di erogazione dei gas
Le architetture di sistema modulari semplificano:

Manutenzione
Scalabilità
Aggiornamenti di processo
Integrazione degli strumenti
Maggiore conformità alle norme di sicurezza
L’espansione globale del settore dei semiconduttori sta determinando standard di sicurezza e ambientali più rigorosi in tutto il mondo.

Prospettive future
Il futuro dei sistemi di erogazione dei precursori gassosi per CVD sarà plasmato dai continui progressi nella tecnologia dei semiconduttori, nella scienza dei materiali e nell’automazione industriale. Le tecnologie emergenti quali i chip di intelligenza artificiale, l’informatica quantistica, i display avanzati, i veicoli elettrici e i sistemi di energia rinnovabile aumenteranno ulteriormente la domanda di processi di deposizione di film sottili altamente affidabili.

I sistemi di erogazione dei gas continueranno ad evolversi verso:

Standard di purezza più elevati
Maggiore automazione
Diagnostica più intelligente
Maggiore sostenibilità
Maggiore compatibilità chimica
Componenti miniaturizzati ad alte prestazioni
I produttori in grado di fornire soluzioni di gestione dei gas completamente integrate, ultra-pulite e intelligenti svolgeranno un ruolo fondamentale nella produzione di semiconduttori e rivestimenti avanzati di prossima generazione.

Produttore cinese di scatole di distribuzione valvole VMB
Produttore cinese di scatole di distribuzione valvole VMB
Conclusione
I sistemi di erogazione dei precursori gassosi CVD costituiscono la base della moderna produzione di semiconduttori e delle tecnologie avanzate di rivestimento. Questi sistemi devono garantire precisione, purezza, sicurezza e affidabilità eccezionali in condizioni di processo sempre più esigenti.

Dagli armadi per gas e dai vaporizzatori ai regolatori di portata massica e alle piattaforme di automazione intelligenti, ogni componente contribuisce direttamente alla stabilità del processo e alla qualità del prodotto finale. Man mano che le industrie continuano a spingersi verso nodi di semiconduttori sempre più piccoli, materiali più avanzati e una maggiore efficienza produttiva, l’importanza di soluzioni sofisticate per l’erogazione dei gas non potrà che continuare a crescere.

Grazie alla combinazione di ingegneria ad altissima purezza, automazione avanzata, sistemi di sicurezza robusti e controllo intelligente dei processi, le moderne soluzioni di erogazione dei precursori gassosi per CVD stanno aprendo la strada al futuro della produzione di semiconduttori e all’innovazione nel settore dei rivestimenti industriali.

Per ulteriori informazioni sulle soluzioni di erogazione dei precursori gassosi CVD per i settori dei semiconduttori e dei rivestimenti, visitate il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/about/.
