Dispositivo per l'abbattimento simultaneo ed efficiente di SOx, NOx, COV e metalli pesanti nel trattamento dei gas di scarico industriali complessi

{{{sourceTextContent.subTitle}}}

Dispositivo per l'abbattimento simultaneo ed efficiente di SOx, NOx, COV e metalli pesanti nel trattamento dei gas di scarico industriali complessi

{{{sourceTextContent.description}}}

I gas di scarico industriali provenienti da settori quali la sinterizzazione dell’acciaio e la produzione del vetro rappresentano una delle sfide più impegnative nel campo del controllo dell’inquinamento atmosferico. Caratterizzati da elevati carichi di polveri, significative fluttuazioni di temperatura e dalla presenza di miscele chimiche complesse — tra cui ossidi di zolfo (SOx), ossidi di azoto (NOx), composti organici volatili (COV) e metalli pesanti (Hg, As) — queste emissioni mettono a dura prova le capacità dei tradizionali impianti di trattamento monosostanza. I metodi convenzionali risentono spesso di interdipendenze di processo, quali l’avvelenamento del catalizzatore da parte dell’arsenico o l’adsorbimento competitivo del mercurio. Questo articolo esplora i principi ingegneristici alla base di un nuovo dispositivo integrato progettato per la rimozione sinergica. Proponiamo un’architettura di reattore multifunzionale a più stadi che sfrutta la suddivisione spaziale in zone di temperatura, la filtrazione catalitica avanzata e l’iniezione ottimizzata di sorbente per ottenere un abbattimento congiunto ad alta efficienza, mitigando al contempo i meccanismi di interferenza.

1. La sfida dei gas di scarico non ideali
Il paradigma del controllo dell’inquinamento atmosferico si è spostato dalle soluzioni a singolo inquinante “end-of-pipe” ad approcci integrati e sinergici. Questo cambiamento è particolarmente critico in settori quali la sinterizzazione del minerale di ferro (una fase primaria nella produzione dell’acciaio) e i forni di fusione del vetro. Questi processi producono gas di scarico che sono fondamentalmente difficili da trattare a causa di tre caratteristiche principali:

Elevata complessità chimica: il flusso di gas contiene SOx (tipicamente 300–2000 mg/Nm³), NOx (200–800 mg/Nm³), COV (comprese diossine e furani) e metalli pesanti (vapori di Hg⁰, Hg²⁺ e As₂O₃) contemporaneamente.

Interferenza di processo: la tradizionale riduzione catalitica selettiva (SCR) per gli NOx viene avvelenata dall’arsenico (As) e disattivata da elevate concentrazioni di SO₂. Al contrario, la desolforazione a umido dei gas di scarico produce gesso pericoloso contaminato da metalli pesanti lisciviabili e non riesce a catturare efficacemente l’Hg⁰ volatile.

Variabilità termica e particellare: i gas di sinterizzazione oscillano tra 80 °C e 180 °C, mentre i gas dei forni per vetro possono superare i 350 °C, complicando la scelta di un unico letto catalitico.

Per affrontare queste problematiche, è necessaria una nuova classe di dispositivi, spesso definiti sistemi di “controllo integrato di più inquinanti”. Questi dispositivi non si limitano a mettere in sequenza le tecnologie esistenti, ma sfruttano attivamente le interazioni chimiche tra gli inquinanti per migliorare l’efficienza di rimozione, neutralizzando al contempo gli effetti antagonistici.

2. Filosofia progettuale: suddivisione spaziale e ingegneria delle reazioni
L’architettura del dispositivo proposto è costituita da un reattore a letto fisso multistadio, verticale o orizzontale, che integra il recupero di calore, l’iniezione di sorbente secco e la filtrazione catalitica in un unico alloggiamento. La filosofia progettuale si basa su tre pilastri:

Gestione termica delle fasi: posizionamento delle operazioni unitarie in modo da allinearle alle finestre di temperatura ottimali per reazioni specifiche (ad es. ossidazione del mercurio, SCR, ossidazione dei COV).

Resilienza dei materiali: utilizzo di materiali catalitici resistenti all’avvelenamento da zolfo e arsenico, quali formulazioni a base di vanadio-tungsteno-titanio (V₂O₅-WO₃/TiO₂) drogate con promotori anti-avvelenamento (ad es. SiO₂ o metalli delle terre rare).

Adsorbimento sinergico: utilizzo di un letto fluidizzato circolante o di un letto fisso di adsorbenti ad ampia superficie specifica (carbone attivo, sorbenti a base di calce) che catturano i metalli pesanti e fungono da strato sacrificale per proteggere i catalizzatori a valle.

2.1 Fase 1: Precondizionamento e cattura dei metalli pesanti (Zona di temperatura: 150–200 °C)
La prima fase mira alla rimozione del particolato, dell’arsenico (As) e all’ossidazione del mercurio elementare (Hg⁰). L’arsenico, presente sotto forma di vapore di As₂O₃ in fase gassosa, è una potente neurotossina e un veleno grave per i catalizzatori a base di metalli nobili e vanadio. Se gli si permette di raggiungere il catalizzatore SCR, provoca una disattivazione irreversibile bloccando i siti acidi attivi.

Meccanismo: a monte dell’unità catalitica primaria viene impiegato un assorbitore a letto fluidizzato circolante (CFBA) o un reattore Downer. In questa zona viene iniettata una polvere fine di calce idrata (Ca(OH)₂) o di carbone attivo. L’elevata superficie specifica del sorbente cattura l’As₂O₃ tramite chemisorbimento. Contemporaneamente, vengono coiniettati composti alogenati (ad es. NH₄Cl o CaBr₂) per facilitare l’ossidazione del mercurio elementare (Hg⁰) in cloruro mercurico (HgCl₂). Il mercurio ossidato viene adsorbito più facilmente sul particolato o sulla superficie del sorbente.

Risoluzione delle interferenze: rimuovendo l’arsenico e una frazione significativa di HCl/HF in questa fase, il sistema impedisce l’avvelenamento del catalizzatore DeNOx/COV a valle. Questo “strato di sorbente sacrificale” è fondamentale per mantenere l’attività a lungo termine dei componenti catalitici più costosi.

2.2 Fase 2: Filtrazione catalitica integrata (Zona di temperatura: 220–350 °C)
Il cuore del dispositivo è un filtro ceramico catalitico (o filtro a sacchi catalitico). Questa unità combina la rimozione del particolato (filtrazione) con la conversione catalitica (DeNOx e ossidazione dei VOC) in un unico processo.

Struttura del dispositivo: il filtro è costituito da filtri a candela in ceramica o da sacchi in tessuto intrecciato rivestiti/impregnati con un catalizzatore. La formulazione del catalizzatore è fondamentale. Per i gas di scarico contenenti sia SO₂ che NOx, uno standard industriale è un catalizzatore a base di vanadio (V₂O₅-WO₃/TiO₂), ma con alcune modifiche.

Conversione da SO₂ a SO₃: Una delle principali interferenze nel tradizionale sistema SCR è l’ossidazione indesiderata dell’SO₂ in SO₃. L’SO₃ reagisce con l’NH₃ (il riducente per gli NOx) formando bisolfato di ammonio (ABS), un deposito appiccicoso e corrosivo che intasa il catalizzatore e le apparecchiature a valle.

Soluzione: per mitigare questo fenomeno, il catalizzatore è progettato con una bassa densità di vanadio e un elevato carico di tungsteno. Il WO₃ inibisce l’ossidazione dell’SO₂ mantenendo al contempo un’elevata attività per la riduzione degli NOx. Inoltre, lo strato catalitico è progettato per svolgere una doppia funzione:

DeNOx: gli NOx vengono ridotti a N₂ utilizzando l’NH₃ (4NO + 4NH₃ + O₂ → 4N₂ + 6H₂O).

Ossidazione dei COV: contemporaneamente, i COV, comprese le diossine, vengono ossidati in CO₂ e H₂O. L’elevata temperatura di esercizio (220–350 °C) favorisce questa ossidazione profonda.

Risoluzione delle interferenze: il panello di filtrazione (strato di polvere) che si accumula sulla superficie dei filtri catalitici funge da adsorbente secondario. Questo strato di polvere assorbe i vapori di metalli pesanti sfuggiti alla Fase 1, impedendo loro di raggiungere i siti attivi del catalizzatore. La pulizia periodica a getto pulsato rimuove questa polvere, impedendo l’accumulo di metalli pesanti che potrebbe portare all’avvelenamento a lungo termine del catalizzatore.

2.3 Fase 3: Ossidazione avanzata e rifinitura finale
Per i gas di scarico industriali con elevati carichi iniziali di COV o specie di mercurio refrattarie, viene introdotta una fase terziaria. Questa fase utilizza il plasma non termico (NTP) o un catalizzatore di ossidazione a bassa temperatura.

Plasma non termico: l’NTP genera radicali altamente reattivi (O, OH, O₃) a temperatura ambiente. Questi radicali ossidano i COV residui e convertono l’Hg⁰ rimanente in HgO o HgCl₂.

Risoluzione delle interferenze: la presenza di SO₂ in genere inibisce i sistemi al plasma consumando i radicali. Per contrastare questo fenomeno, il sistema è progettato in modo da collocare l’NTP dopo le fasi di desolforazione e di catalisi primaria, garantendo che il gas che entra nella zona del plasma abbia un basso contenuto di SO₂.

3. Risoluzione dei principali meccanismi di interferenza
L’ostacolo principale nel controllo di più inquinanti non è la rimozione dei singoli componenti, bensì le interazioni negative tra i processi di rimozione. Il dispositivo integrato proposto affronta tre meccanismi critici di interferenza:

3.1 Avvelenamento del catalizzatore da arsenico e metalli pesanti
Come accennato, l’arsenico (As) e il piombo (Pb) sono letali per i catalizzatori V₂O₅-WO₃/TiO₂.

Intervento progettuale: il sistema utilizza un’architettura catalitica multistrato. Lo strato superiore (a contatto con il gas) è un substrato non catalitico ad alta porosità che funge da trappola sacrificale per i metalli pesanti. Se i vapori di arsenico lo penetrano, reagiscono con la crosta di polvere ricca di calcio. Lo strato catalitico attivo sottostante è protetto da un rivestimento che limita la dimensione dei pori, escludendo fisicamente le particelle di arsenico che non si sono condensate a monte.

3.2 Competizione tra la riduzione delle emissioni di NOx e l’ossidazione dei COV
In un unico letto catalitico, elevate concentrazioni di COV possono competere con l’NH₃ per i siti attivi sul catalizzatore, riducendo l’efficienza della riduzione delle emissioni di NOx.

Intervento progettuale: Il filtro catalitico è suddiviso in due zone:

Zona A (Zona di ossidazione): la sezione superiore del filtro utilizza un catalizzatore con un potenziale di ossidazione più elevato (ad es. Mn-Ce/TiO₂) per bruciare in modo preferenziale i COV pesanti. Questa reazione esotermica aumenta leggermente la temperatura del gas, migliorando la cinetica della riduzione selettiva a valle.

Zona B (zona SCR): la sezione inferiore utilizza un catalizzatore standard V₂O₅-WO₃/TiO₂ ottimizzato per la riduzione selettiva, con un potenziale di ossidazione inferiore per ridurre al minimo l’ossidazione dell’NH₃ (una reazione collaterale che comporta lo spreco di reagente).

3.3 Formazione di bisolfato di ammonio (ABS)
La reazione dell’NH₃ con l’SO₃ forma l’ABS, che condensa tra i 150 °C e i 230 °C, intasando filtri e catalizzatori.

Intervento progettuale: Il dispositivo controlla la temperatura con precisione. Il reattore viene fatto funzionare rigorosamente al di sopra del punto di rugiada dell’ABS (tipicamente > 260 °C) oppure, durante le operazioni a basso carico, viene utilizzato un bypass per mantenere la temperatura. Inoltre, la formulazione del catalizzatore a basso contenuto di V₂O₅ riduce al minimo la generazione di SO₃, diminuendo il precursore necessario per la formazione dell’ABS.

4. Caso di studio: integrazione in un impianto di sinterizzazione dell’acciaio
Per illustrarne l’efficacia, si consideri una macchina di sinterizzazione da 400 m² che produce 1,2 milioni di Nm³/h di gas di scarico.

Situazione di partenza: il gas entra a 120 °C con 600 mg/Nm³ di SO₂, 400 mg/Nm³ di NOx, livelli elevati di diossine (COV) e 50 µg/Nm³ di Hg.

Configurazione convenzionale: richiederebbe un precipitatore elettrostatico (ESP), uno scrubber a umido per l’SO₂, un’unità SCR separata che necessita di riscaldamento (costosa), oltre a un sistema di iniezione di carbonio per il mercurio. Questa configurazione presenta un elevato consumo idrico, la produzione di rifiuti pericolosi (gesso contaminato) e costi energetici elevati.

Dispositivo integrato proposto:

Fase 1 (CFBA): viene iniettato un assorbente a base di calce con carbone attivo bromurato. Rimozione del 95% di SO₂, del 90% di As e dell’80% di Hg⁰ tramite ossidazione/adsorbimento. La temperatura del gas scende a 100 °C ma viene riscaldata tramite scambio termico a 240 °C.

Fase 2 (Filtro catalitico): Il carico di polveri viene ridotto a <5 mg/Nm³. Viene iniettato NH₃. Il filtro catalitico opera a 240–260 °C. L’efficienza di DeNOx raggiunge il 90%. Le diossine vengono distrutte con un’efficienza superiore al 95%. Il mercurio residuo viene catturato sul panello di filtrazione, ottenendo una rimozione totale di Hg superiore al 95%.

Risultato: l’unico dispositivo sostituisce quattro operazioni separate, riduce l’ingombro del 60%, elimina il trattamento delle acque reflue e consolida i rifiuti pericolosi (ceneri volanti con metalli catturati) in un unico residuo solido gestibile.

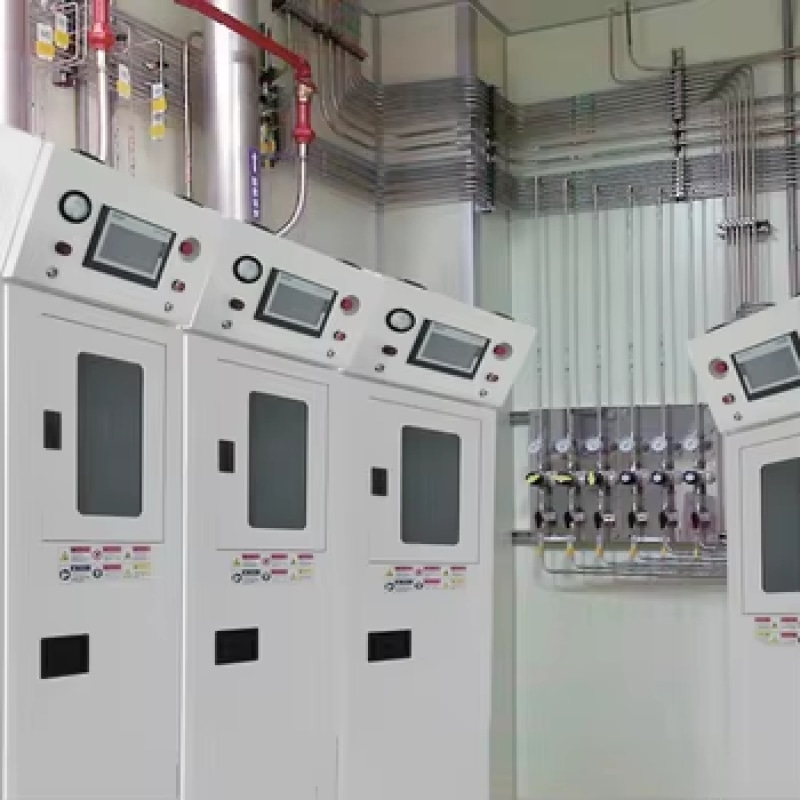

modulo di erogazione chimica (CDM) e sistema di erogazione chimica (CDS)
modulo di erogazione dei prodotti chimici (CDM) e sistema di erogazione dei prodotti chimici (CDS)
5. Conclusione
La progettazione di un dispositivo per la rimozione sinergica di più inquinanti nei gas di scarico industriali complessi richiede un cambiamento di paradigma dal trattamento sequenziale all’intensificazione integrata del processo. L’architettura più praticabile è un reattore suddiviso in zone spaziali che combina l’iniezione di sorbente secco per SOx e metalli pesanti in grandi quantità, seguita da un filtro catalitico a doppia funzione per la riduzione simultanea di NOx e l’ossidazione dei COV.

La chiave del successo risiede nell’ingegnerizzazione dei materiali e nella gestione termica per mitigare le interferenze:

L’avvelenamento da arsenico e metalli pesanti viene controllato tramite strati di sorbente sacrificale e rivestimenti protettivi del catalizzatore.

La competizione catalitica tra COV e NOx viene risolta tramite la suddivisione fisica in zone (strato di ossidazione seguito da strato SCR).

L’incrostazione da bisolfato di ammonio viene prevenuta ottimizzando la composizione chimica del catalizzatore (basso contenuto di V₂O₅, alto contenuto di WO₃) e mantenendo un rigoroso controllo della temperatura al di sopra del punto di rugiada dell’ABS.

Man mano che gli standard di emissione a livello globale si inaspriscono fino a limiti vicini allo zero, l’adozione di tali dispositivi integrati non è semplicemente un’opzione per settori come la sinterizzazione dell’acciaio e la produzione del vetro; è una necessità economica e ambientale. Gli sviluppi futuri si concentreranno sul potenziamento dell’attività dei catalizzatori a bassa temperatura (150–200 °C) per eliminare i costi di riscaldamento e sull’integrazione di gemelli digitali per la gestione in tempo reale dei veleni, ottimizzando ulteriormente la sinergia nell’abbattimento di più inquinanti.
