Armadio di trasporto gas GC completamente automatico per l'erogazione di gas per semiconduttori ad altissima purezza

{{{sourceTextContent.subTitle}}}

Armadio di trasporto gas GC completamente automatico per l'erogazione di gas per semiconduttori ad altissima purezza

{{{sourceTextContent.description}}}

Nella produzione avanzata di semiconduttori, la precisione nell’erogazione dei gas, la sicurezza e il controllo della purezza sono fattori critici che influenzano direttamente la qualità dei wafer, la stabilità dei processi e l’efficienza produttiva. Poiché i processi di produzione dei semiconduttori continuano a evolversi verso nodi sempre più piccoli e strutture sempre più complesse, i metodi convenzionali di gestione manuale dei gas non sono più in grado di soddisfare i rigorosi requisiti dei moderni impianti di produzione. Gli stabilimenti di produzione di semiconduttori richiedono soluzioni di gestione dei gas altamente affidabili, in grado di erogare gas speciali con purezza ultraelevata, regolazione precisa della pressione e monitoraggio continuo.

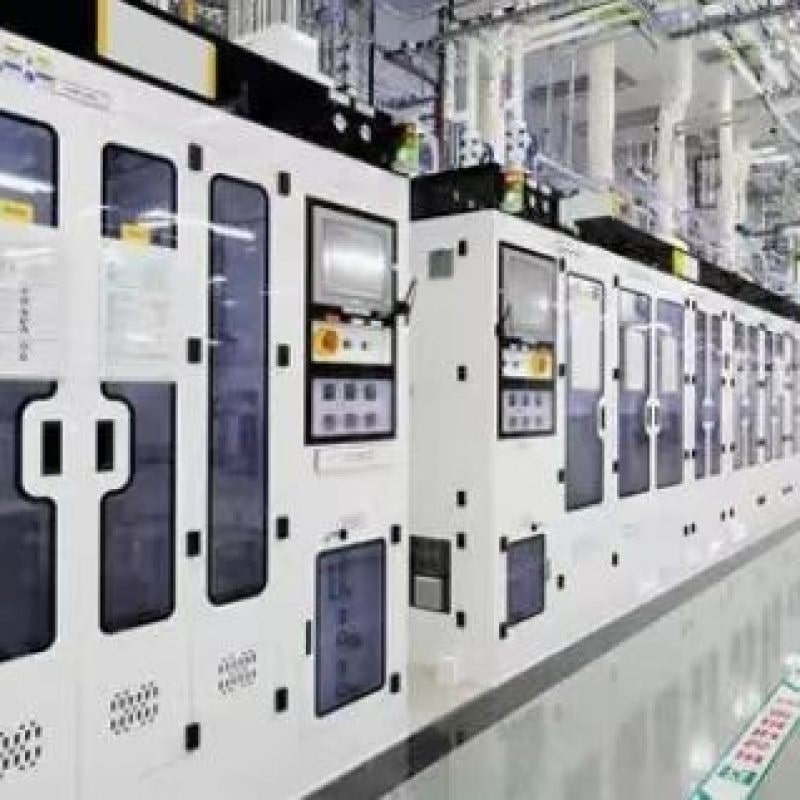

L’armadio di trasporto gas completamente automatico GC è un sistema avanzato di gestione dei gas progettato per il trasporto, la distribuzione e il controllo in sicurezza dei gas di processo ad alta purezza utilizzati nella produzione di semiconduttori. Dotato di funzioni di commutazione automatica, controllo PLC, sensori avanzati e componenti ad alta purezza, questo sistema offre una soluzione completa per le applicazioni di erogazione di gas per semiconduttori quali la deposizione chimica da vapore (CVD), la deposizione a strato atomico (ALD), l’incisione, l’impianto ionico e altri processi critici.

Questo articolo illustra la struttura, i principi di funzionamento, i vantaggi, le applicazioni e le considerazioni chiave nella scelta di un armadio di trasporto gas completamente automatico per sistemi di erogazione di gas per semiconduttori ad altissima purezza.

Modulo di erogazione di sostanze chimiche fluide e sistema di erogazione di sostanze chimiche
Modulo di erogazione di sostanze chimiche fluide e sistema di erogazione di sostanze chimiche
Che cos’è un armadio di trasporto gas completamente automatico GC?
Un armadio di trasporto gas completamente automatico GC è un sistema intelligente di gestione dei gas progettato per trasportare gas speciali da bombole o da fonti di gas sfuso alle apparecchiature di lavorazione dei semiconduttori in condizioni altamente controllate.

L’armadio integra molteplici funzioni, tra cui:

Distribuzione di gas ad alta purezza
Commutazione automatica delle fonti di gas
Regolazione della pressione
Controllo della portata del gas
Rilevamento delle perdite
Interblocco di sicurezza
Monitoraggio remoto
Gestione automatizzata del funzionamento
A differenza dei tradizionali armadi per gas manuali, gli armadi di trasporto gas completamente automatici riducono al minimo l’intervento umano e migliorano l’affidabilità del sistema grazie alla tecnologia di controllo automatizzato.

Negli ambienti di produzione di semiconduttori, gas quali il silano (SiH₄), l’ammoniaca (NH₃), il trifluoruro di azoto (NF₃), cloruro di idrogeno (HCl), l’esafluoruro di tungsteno (WF₆) e altri gas speciali richiedono una gestione estremamente precisa, poiché anche la minima traccia di contaminazione può influire negativamente sulle prestazioni dei dispositivi a semiconduttori.

L’armadio automatico per il trasporto dei gas GC garantisce che questi gas vengano erogati in modo sicuro e costante, mantenendo standard di purezza estremamente elevati.

Importanza dell’erogazione di gas ad altissima purezza nella produzione di semiconduttori
I processi di fabbricazione dei semiconduttori richiedono gas con livelli di contaminazione estremamente bassi. Qualsiasi traccia di umidità, particelle, ossigeno o impurità metalliche introdotta nel flusso del gas di processo può causare difetti, ridurre i tassi di resa e danneggiare le costose apparecchiature di produzione.

I sistemi di erogazione di gas ad altissima purezza devono controllare diversi parametri critici:

1. Controllo della purezza del gas
I componenti interni dell’armadio per gas devono impedire che la contaminazione entri nel flusso di gas. Materiali come l’acciaio inossidabile 316L elettrolucidato sono ampiamente utilizzati perché offrono un’eccellente resistenza alla corrosione e una bassa generazione di particelle.

I sistemi di erogazione del gas di alta qualità presentano tipicamente:

Tubazioni a bassa rugosità superficiale
Tubazioni in acciaio inossidabile saldate orbitalmente
Valvole a membrana ad alte prestazioni
Sistemi di tenuta con guarnizioni metalliche
Raccordi a perdita ultra-bassa
Queste caratteristiche contribuiscono a mantenere la purezza del gas di grado semiconduttore.

2. Stabilità della pressione
Molti processi per semiconduttori operano in condizioni di pressione rigorosamente controllate. Le fluttuazioni della pressione del gas possono influire sullo spessore di deposizione, sull’uniformità dell’incisione e sulla ripetibilità del processo.

Gli armadi di trasporto del gas completamente automatici utilizzano regolatori di pressione e sensori di precisione per mantenere stabile la pressione in uscita e garantire condizioni di processo costanti.

3. Gestione della sicurezza
Molti gas utilizzati nei semiconduttori sono tossici, corrosivi, infiammabili o reattivi. Un armadio di trasporto gas offre un ambiente controllato in cui le operazioni di gestione dei gas possono essere monitorate e gestite in sicurezza.

Le funzioni di sicurezza possono includere:

Rilevamento delle fughe di gas
Valvole di intercettazione di emergenza
Controllo automatico della ventilazione
Allarmi in caso di anomalie di pressione
Sistemi di interblocco di sicurezza
Componenti principali di un armadio di trasporto gas completamente automatico
Un armadio di trasporto gas completamente automatico GC è costituito da diversi moduli critici che operano in sinergia per garantire un’erogazione affidabile del gas.

1. Modulo di alimentazione del gas
Il modulo di alimentazione del gas collega la fonte di gas al sistema dell’armadio. A seconda dell’applicazione, la fonte di gas può includere:

Bombole ad alta pressione
Gruppi di bombole
Sistemi di alimentazione di gas sfuso
Unità di purificazione del gas
Il modulo di alimentazione è progettato con tubazioni e valvole ad alta purezza per prevenire la contaminazione durante il trasporto del gas.

2. Sistema di commutazione automatica
Una delle caratteristiche più importanti di un armadio per il trasporto di gas completamente automatico è la commutazione automatica della fonte di gas.

I sistemi tradizionali richiedono agli operatori di sostituire manualmente le bombole vuote. Ciò comporta rischi quali:

Interruzione della produzione
Errori umani
Potenziale esposizione al gas
Instabilità della pressione
I sistemi di commutazione automatica monitorano continuamente la pressione del gas e passano automaticamente da una bombola vuota a una piena quando necessario.

I vantaggi includono:

Funzionamento continuo della produzione
Riduzione del carico di lavoro degli operatori
Maggiore sicurezza
Maggiore disponibilità delle apparecchiature
3. Sistema di controllo della pressione
La sezione di controllo della pressione regola il gas in entrata ad alta pressione, portandolo a una pressione di uscita stabile e adatta alle apparecchiature per semiconduttori.

I componenti tipici includono:

Regolatori di pressione ad alta purezza
Trasmettitori di pressione
Valvole di sicurezza
Valvole pneumatiche
Sensori di controllo
I sistemi avanzati possono garantire una gestione precisa della pressione grazie alla tecnologia di controllo a circuito chiuso.

4. Sistema di monitoraggio della portata del gas
Un controllo accurato della portata del gas è essenziale per garantire l’uniformità dei processi dei semiconduttori.

L’armadio può integrare:

Regolatori di portata massica (MFC)
Sensori di flusso
Monitoraggio digitale della pressione
Sistemi di retroazione automatizzati
Il monitoraggio in tempo reale consente agli operatori di rilevare condizioni anomale prima che queste influenzino la produzione.

5. Sistema di controllo PLC
Il sistema di controllo intelligente è il cuore di un armadio di trasporto del gas completamente automatico.

Una piattaforma di controllo basata su PLC consente:

Funzionamento automatico
Registrazione dei dati
Gestione degli allarmi
Comunicazione remota
Monitoraggio dello stato delle apparecchiature
I moderni stabilimenti di produzione di semiconduttori spesso collegano gli armadi per gas ai sistemi di automazione industriale tramite protocolli di comunicazione quali:

Ethernet/IP
RS485
SECS/GEM
Ciò consente un monitoraggio centralizzato e una migliore gestione della produzione.

Principio di funzionamento dell’armadio di trasporto gas completamente automatico GC
Il processo operativo di un armadio di trasporto gas completamente automatico comprende generalmente diverse fasi.

Fase 1: Collegamento alla fonte di gas
Le bombole di gas per semiconduttori ad alta pressione vengono collegate all’armadio tramite raccordi e tubazioni ad altissima purezza.

Prima dell’avvio, il sistema esegue controlli di sicurezza per verificare:

Il corretto collegamento
Il corretto stato delle valvole
L’assenza di perdite
Fase 2: Processo di spurgo del gas
Prima di introdurre il gas di processo, il sistema esegue operazioni di spurgo utilizzando gas inerti come l’azoto.

Il processo di spurgo rimuove:

Aria
Umidità
Contaminanti residui
Questa fase garantisce che il percorso di erogazione del gas soddisfi i requisiti di purezza dei semiconduttori.

Fase 3: Riduzione e regolazione della pressione
Il gas in entrata ad alta pressione passa attraverso componenti di controllo della pressione dove viene ridotto alla pressione di esercizio richiesta.

I sensori monitorano continuamente:

Pressione in ingresso
Pressione in uscita
Stato del sistema
Il sistema di controllo regola automaticamente i parametri operativi.

Fase 4: Erogazione automatica del gas
Dopo la stabilizzazione della pressione, il gas viene erogato alle apparecchiature di processo per semiconduttori.

Il sistema PLC monitora continuamente:

Pressione del gas
Condizioni di flusso
Funzionamento delle valvole
Segnali di sicurezza
In caso di condizioni anomale, il sistema può arrestarsi automaticamente o attivare procedure di sicurezza.

Vantaggi degli armadi di trasporto gas completamente automatici
1. Maggiore affidabilità del processo
Il controllo automatico riduce gli errori umani e garantisce condizioni stabili di erogazione del gas.

Ciò migliora:

L’uniformità della produzione dei wafer
La ripetibilità del processo
Il tempo di funzionamento delle apparecchiature
2. Maggiori prestazioni in termini di sicurezza
I gas per semiconduttori possono presentare rischi significativi per la sicurezza. Gli armadi automatizzati offrono molteplici livelli di protezione attraverso:

Rilevamento delle perdite
Isolamento automatico
Sistemi di allarme
Monitoraggio remoto
Gli operatori possono gestire i sistemi di gas senza esporsi direttamente e frequentemente.

3. Riduzione dei costi operativi
Sebbene gli armadi automatici per gas richiedano un investimento iniziale più elevato, riducono i costi operativi a lungo termine grazie a:

Riduzione del lavoro manuale
Riduzione al minimo dei tempi di inattività della produzione
Miglioramento dell’efficienza nell’utilizzo dei gas
Riduzione delle esigenze di manutenzione
4. Migliore compatibilità con le fabbriche intelligenti
La moderna produzione di semiconduttori si sta orientando verso l’automazione dell’Industria 4.0.

Gli armadi di trasporto gas completamente automatici supportano:

Monitoraggio digitale
Integrazione con l’automazione di fabbrica
Manutenzione predittiva
Diagnostica remota
Ciò li rende ideali per ambienti avanzati di produzione di semiconduttori.

Applicazioni degli armadi di trasporto gas completamente automatici GC
Gli armadi di trasporto gas completamente automatici sono ampiamente utilizzati nell’industria dei semiconduttori e nella produzione avanzata.

Fabbricazione di semiconduttori
Le applicazioni includono:

Fabbricazione di wafer
Deposizione di film sottili
Incisione al plasma
Processi di pulizia dei semiconduttori
Produzione di display
La produzione su larga scala di display richiede un'erogazione precisa dei gas per:

Produzione di OLED
Processi TFT
Rivestimento a film sottile
Produzione di celle solari
I sistemi di trasporto dei gas supportano processi quali:

Deposizione di silicio
Trattamento al plasma
Modifica delle superfici
Laboratori di ricerca
Le università e i centri di ricerca e sviluppo utilizzano armadi automatici compatti per il trasporto dei gas per:

Ricerca sui materiali
Sviluppo di semiconduttori
Test di processi avanzati
Come scegliere l’armadio di trasporto gas completamente automatico più adatto
Nella scelta di un armadio di trasporto gas, i produttori dovrebbero considerare diversi fattori.

Compatibilità con i gas
Gas diversi richiedono scelte di materiali e configurazioni di sicurezza diverse.

Tra le considerazioni importanti figurano:

Corrosività
Tossicità
Reattività
Requisiti di pressione
Requisiti di purezza
Per le applicazioni nel settore dei semiconduttori, scegliere sistemi dotati di:

Componenti in acciaio inossidabile UHP 316L
Superfici elettrolucidate
Valvole a membrana di alta qualità
Raccordi a bassa perdita
Livello di automazione
A seconda delle esigenze di produzione, gli utenti possono scegliere:

Sistemi semiautomatici
Sistemi completamente automatici
Piattaforme personalizzate e intelligenti per l’erogazione dei gas
Standard di sicurezza
Un armadio di trasporto gas affidabile deve essere conforme agli standard pertinenti del settore dei semiconduttori e includere:

Monitoraggio dei gas
Funzioni di arresto di emergenza
Interblocchi di sicurezza
Progettazione adeguata della ventilazione
Tendenze future dei sistemi di trasporto gas per semiconduttori
Con il continuo progresso della tecnologia dei semiconduttori, i sistemi di erogazione dei gas stanno diventando sempre più intelligenti e automatizzati.

Le tendenze future includono:

Maggiore integrazione
Gli armadi per gas integreranno più funzioni, tra cui:

Purificazione dei gas
Analisi in tempo reale
Monitoraggio basato sull’intelligenza artificiale
Manutenzione predittiva
Controllo digitale migliorato
Sistemi di comunicazione avanzati consentiranno ai fab di ottenere:

Gestione dei gas completamente automatizzata
Ottimizzazione della produzione in tempo reale
Gestione remota delle apparecchiature
Requisiti di purezza più elevati
Man mano che i nodi dei semiconduttori diventano più piccoli, i sistemi di erogazione dei gas richiederanno:

Migliore controllo della contaminazione
Regolazione della pressione più precisa
Materiali dalle prestazioni più elevate

Conclusione
Un armadio di trasporto gas GC completamente automatico per l’erogazione di gas per semiconduttori ad altissima purezza è un componente essenziale nei moderni impianti di produzione di semiconduttori. Grazie alla combinazione di tecnologia di automazione avanzata, materiali ad alta purezza, controllo preciso della pressione e sistemi di sicurezza completi, garantisce una gestione affidabile ed efficiente dei gas per i processi critici dei semiconduttori.

Rispetto ai tradizionali sistemi manuali di gestione dei gas, gli armadi di trasporto gas completamente automatici offrono vantaggi significativi in termini di sicurezza, produttività, stabilità dei processi ed efficienza operativa. Per gli stabilimenti di produzione di semiconduttori, i centri di ricerca e le industrie manifatturiere avanzate, investire in una soluzione automatica ad alte prestazioni per l’erogazione dei gas rappresenta un passo fondamentale verso il raggiungimento di una maggiore qualità della produzione e di operazioni di produzione più intelligenti.

Man mano che i processi di produzione dei semiconduttori continuano ad evolversi, gli armadi di trasporto gas automatici ad altissima purezza svolgeranno un ruolo sempre più importante nel supportare le tecnologie di fabbricazione dei semiconduttori di prossima generazione.

Per ulteriori informazioni sull’armadio di trasporto gas completamente automatico GC per l’erogazione di gas per semiconduttori ad altissima purezza, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
