Regolatore di azoto gassoso ad altissima purezza: controllo di precisione per applicazioni critiche

{{{sourceTextContent.subTitle}}}

Regolatore di azoto gassoso ad altissima purezza: controllo di precisione per applicazioni critiche

{{{sourceTextContent.description}}}

Nel campo delle applicazioni industriali e scientifiche, la gestione dei gas di estrema purezza è fondamentale. I regolatori di azoto ultra puro (UHP) sono all’avanguardia in questa tecnologia, garantendo che l’azoto venga erogato con una contaminazione minima e un controllo preciso della pressione. Questi dispositivi sono essenziali in settori in cui anche tracce minime di impurità possono compromettere i processi, come la produzione di semiconduttori, la produzione farmaceutica e la strumentazione analitica. Questo articolo approfondisce gli aspetti tecnici dei regolatori di azoto UHP, esplorandone il design, la funzionalità, le applicazioni e i requisiti di manutenzione. Comprendendo il funzionamento di questi regolatori, ingegneri e tecnici possono ottimizzare i propri sistemi in termini di affidabilità ed efficienza.

L’azoto, essendo inerte e non reattivo, è ampiamente utilizzato come gas vettore, agente di spurgo o mezzo di copertura. Tuttavia, per le applicazioni ad altissima purezza, il gas deve mantenere livelli di purezza che spesso superano il 99,9999% (grado 6N). Qualsiasi regolatore che gestisca tale gas deve impedire l’ingresso di contaminanti quali ossigeno, umidità o particolato. I regolatori di azoto UHP sono progettati con materiali e caratteristiche specializzate per raggiungere questo obiettivo, rendendoli indispensabili in ambienti ad alto rischio.

Manifold di commutazione semiautomatici in acciaio inossidabile per alta purezza
Manifold di commutazione semiautomatici in acciaio inossidabile per alta purezza
Progettazione e componenti

La progettazione di un regolatore di azoto ad altissima purezza è una testimonianza di principi ingegneristici avanzati. A differenza dei regolatori standard, i modelli UHP incorporano materiali che riducono al minimo il degassamento e la corrosione. I componenti principali includono il corpo, il diaframma, la sede, l’otturatore e i meccanismi di regolazione, tutti realizzati in acciaio inossidabile di alta qualità, come il 316L o varianti elettrolucidate, per garantire la levigatezza della superficie e ridurre l’adesione delle particelle.

Il corpo del regolatore è tipicamente costituito da un unico pezzo o da una struttura saldata per eliminare potenziali vie di perdita. L’elettrolucidatura rimuove sbavature e imperfezioni microscopiche, ottenendo una rugosità superficiale spesso inferiore a 10 Ra (rugosità media). Ciò è fondamentale per prevenire la generazione di particelle durante il flusso del gas.

Il diaframma, elemento di tenuta fondamentale, è solitamente realizzato in Hastelloy o altre leghe resistenti alla fatica e agli attacchi chimici. Esso isola il gas di processo dal meccanismo a molla, impedendo la contaminazione da lubrificanti o gas atmosferici. In alcune configurazioni, una struttura a diaframma legato migliora la sensibilità e il tempo di risposta.

Il gruppo sede e otturatore controlla il flusso. Le sedi morbide in PCTFE (policlorotrifluoroetilene) o polimeri simili garantiscono una chiusura a tenuta di bolla, essenziale per mantenere la purezza. Le sedi rigide, che prevedono un contatto metallo su metallo, vengono impiegate per applicazioni a pressione più elevata, ma richiedono una lavorazione di precisione per evitare perdite.

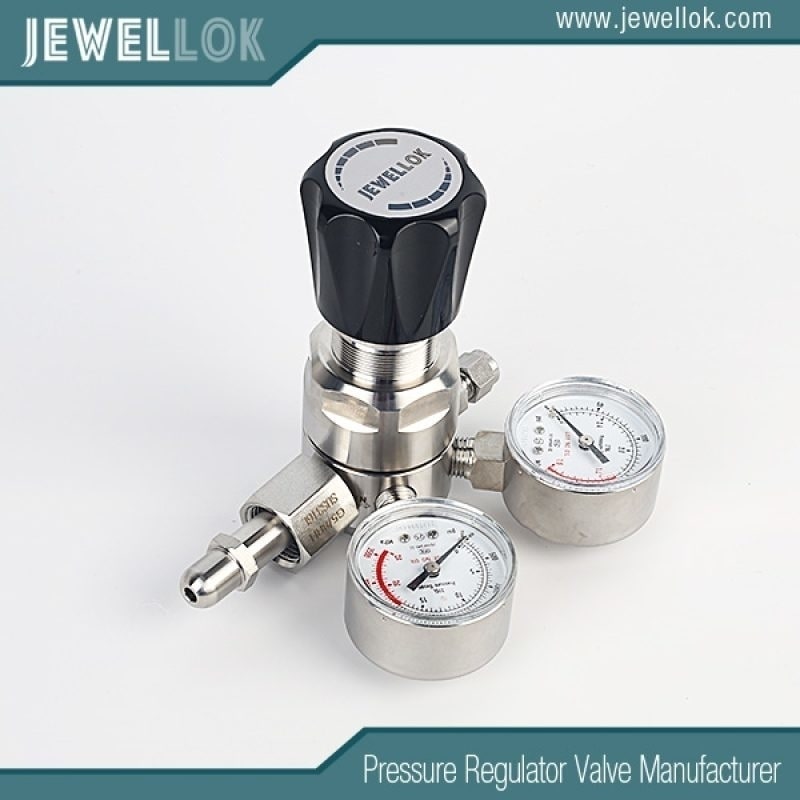

La regolazione della pressione è facilitata da una manopola o da una maniglia a T collegata a un meccanismo a molla. Ciò consente la regolazione fine della pressione di uscita, spesso in intervalli compresi tra 0-25 psi e fino a 0-500 psi, a seconda del modello. I manometri, se presenti, sono del tipo a tubo di Bourdon con raccordi sottoposti a prova di tenuta all’elio per preservarne l’integrità.

I raccordi di ingresso e uscita sono standardizzati secondo le specifiche CGA (Compressed Gas Association), come la CGA 580 per l’azoto, garantendo compatibilità e sicurezza. Caratteristiche aggiuntive come i filtri integrati (ad es. in metallo sinterizzato da 0,003 micron) trattengono le particelle, mentre le porte di spurgo consentono l’evacuazione del sistema prima dell’uso.

Principio di funzionamento

Il funzionamento di un regolatore di azoto UHP segue i principi di riduzione e controllo della pressione. L’azoto ad alta pressione proveniente da una bombola o da una linea di alimentazione entra nella porta di ingresso. Il regolatore riduce questa pressione a un valore di uscita stabile, impostato dall’utente.

Al centro del dispositivo si trova un sistema di forze bilanciate. La pressione in ingresso agisce sull’otturatore, tentando di aprirlo, mentre il diaframma rileva la pressione in uscita e la contrasta tramite la forza della molla. Quando la pressione in uscita diminuisce (a causa della richiesta), il diaframma si sposta, comprimendo la molla e aprendo l’otturatore per consentire un maggiore flusso di gas. Al contrario, se la pressione aumenta, il diaframma spinge in senso opposto, chiudendo l’otturatore.

Per le applicazioni UHP, questo processo deve avvenire senza introdurre impurità. Il volume morto del regolatore è ridotto al minimo per limitare il gas intrappolato che potrebbe mescolarsi con sostanze contaminanti. I coefficienti di portata (Cv) sono ottimizzati per portate da basse a medie, tipicamente da 0,02 a 0,5, per mantenere un flusso laminare e impedire il trascinamento di particelle indotto dalla turbolenza.

Il calo di pressione, ovvero la variazione della pressione di uscita al variare della portata, è un parametro prestazionale critico. I regolatori UHP presentano un calo di pressione ridotto, spesso inferiore all’1% del setpoint, grazie alle ampie superfici dei diaframmi e alle costanti elastiche precise. I tassi di perdita di elio sono specificati a 1×10^-9 cc/sec o migliori, garantendo l’assenza di ingressi atmosferici.

Gli effetti della temperatura sono mitigati grazie a progetti compensati, che mantengono le prestazioni in un intervallo compreso tra -40 °C e 60 °C. Nelle applicazioni criogeniche, varianti speciali gestiscono la vaporizzazione dell’azoto liquido, incorporando scambiatori di calore per impedire il congelamento.

Applicazioni industriali

I regolatori di azoto gassoso ad altissima purezza trovano ampio impiego in vari settori industriali. Nella produzione di semiconduttori, forniscono azoto per le apparecchiature di lavorazione dei wafer, dove le impurità potrebbero causare difetti nei microchip. Ad esempio, nella fotolitografia, l’azoto UHP spura i sistemi ottici per prevenire l’opacizzazione indotta dall’umidità.

Nel settore farmaceutico, questi regolatori controllano l’inertizzazione con azoto nei reattori e nei serbatoi di stoccaggio, preservando l’integrità dei farmaci sostituendo l’ossigeno e prevenendo l’ossidazione. I laboratori analitici si affidano a essi per la gascromatografia e la spettrometria di massa, dove la purezza del gas vettore influisce direttamente sui limiti di rilevamento e sull’accuratezza.

Le applicazioni aerospaziali prevedono l’uso di azoto UHP per l’inertizzazione dei serbatoi di carburante e il collaudo dei sistemi idraulici. Nel settore alimentare e delle bevande, il confezionamento in atmosfera modificata utilizza azoto regolato per prolungare la durata di conservazione senza conservanti.

Settori emergenti come la produzione additiva (stampa 3D) impiegano questi regolatori per mantenere atmosfere inerti nei letti di polvere metallica, prevenendo l’ossidazione durante la sinterizzazione laser. Nella ricerca, gli acceleratori di particelle e gli esperimenti di fusione richiedono azoto UHP per il raffreddamento e l’isolamento.

Vantaggi e benefici

Il vantaggio principale dei regolatori di azoto UHP è la prevenzione della contaminazione, che si traduce in rese più elevate e tempi di inattività ridotti nei processi. La loro struttura robusta garantisce una lunga durata, con un tempo medio tra i guasti che spesso supera i 10 anni.

Il controllo di precisione migliora la stabilità del processo, fondamentale per ottenere risultati riproducibili nella ricerca e sviluppo. Le caratteristiche di sicurezza, come le valvole di sicurezza e i dischi di rottura, proteggono dal rischio di sovrapressione. La conformità a standard quali SEMI (Semiconductor Equipment and Materials International) e ISO garantisce l’interoperabilità a livello globale.

Dal punto di vista economico, sebbene i costi iniziali siano superiori rispetto ai regolatori standard (compresi tra 500 e 5.000 dollari), la riduzione degli scarti e delle rilavorazioni giustifica l’investimento. L’efficienza energetica è migliorata grazie alla riduzione al minimo dello spreco di gas ottenuta tramite una chiusura ermetica.

Considerazioni relative alla manutenzione e alla sicurezza

Una corretta manutenzione è fondamentale per mantenere le prestazioni. Si raccomandano ispezioni periodiche per individuare eventuali perdite mediante spettrometria di massa all’elio. I protocolli di pulizia prevedono bagni a ultrasuoni con alcol isopropilico, seguiti da spurgo con azoto e trattamento termico per rimuovere l’umidità.

Le pratiche di sicurezza includono l’utilizzo dei regolatori solo con gas e pressioni compatibili. Gli operatori devono indossare DPI (dispositivi di protezione individuale) e garantire un’adeguata ventilazione. La movimentazione delle bombole deve seguire le linee guida del DOT (Dipartimento dei Trasporti) per prevenire incidenti.

In caso di malfunzionamento, sintomi quali lo «slittamento di pressione» (lento aumento della pressione in uscita) indicano l’usura della sede, che richiede la sostituzione. La taratura ogni 6-12 mesi garantisce il mantenimento della precisione.

Valvola per gas ad alta purezza per distributori di gas naturale in sistemi a GNC e GNL
Valvola per gas ad alta purezza per distributori di gas naturale in sistemi a GNC e GNL
Conclusione

I regolatori di azoto ad altissima purezza rappresentano l’apice della tecnologia di gestione dei gas, fondendo scienza dei materiali, fluidodinamica e ingegneria di precisione. Il loro ruolo nel salvaguardare la purezza dei processi non può essere sottovalutato, poiché consentono progressi nella tecnologia e nella scienza. Man mano che le industrie puntano a efficienze sempre maggiori, questi regolatori si evolveranno, incorporando sensori intelligenti per il monitoraggio in tempo reale e l’integrazione con l’IoT per la manutenzione predittiva. Comprendere e utilizzare efficacemente i regolatori di azoto ad altissima purezza garantisce prestazioni ottimali in applicazioni esigenti.
