Pressione di uscita del regolatore di contropressione: come funziona e cosa c'è da sapere

{{{sourceTextContent.subTitle}}}

Pressione di uscita del regolatore di contropressione: come funziona e cosa c'è da sapere

{{{sourceTextContent.description}}}

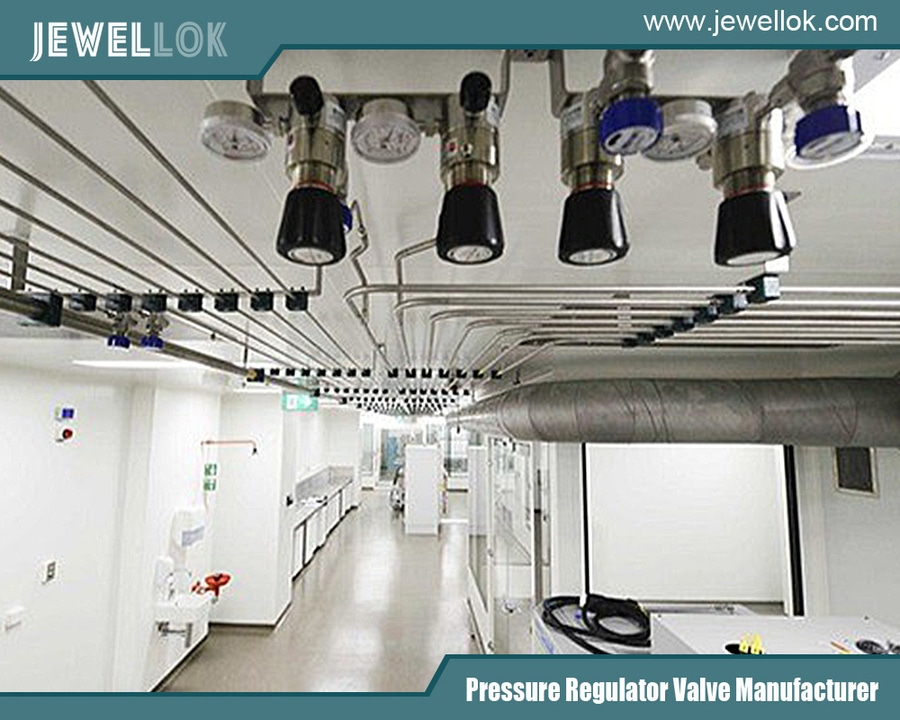

Nel complesso mondo dei sistemi di controllo dei fluidi — che abbraccia settori che vanno dal petrolio e dal gas a quello farmaceutico e biotecnologico — il mantenimento di una pressione precisa non è solo un requisito, ma un elemento fondamentale per la sicurezza, l’efficienza e la qualità del prodotto. Sebbene i regolatori di riduzione della pressione siano ampiamente conosciuti, la loro controparte spesso trascurata, il regolatore di contropressione (BPR), svolge un ruolo altrettanto cruciale. Al centro della sua funzione c’è il controllo della pressione di uscita, un concetto che può sembrare controintuitivo ma che è fondamentale per l’integrità del sistema. Questo articolo approfondisce i meccanismi con cui un regolatore di contropressione gestisce la pressione di uscita, ne esplora le applicazioni fondamentali e delinea le considerazioni chiave per la scelta e il funzionamento.

Comprendere il ruolo fondamentale: tutto ruota intorno all’uscita

Innanzitutto, chiariamo il principale punto di confusione. A differenza di un regolatore di riduzione della pressione, che controlla la pressione a valle (in uscita) prendendo una pressione in ingresso più elevata e abbassandola, un regolatore di contropressione controlla la pressione a monte (in ingresso) imponendo una restrizione variabile al flusso in uscita da un sistema.

In termini più semplici: un BPR è una sentinella al cancello di uscita. Il suo unico scopo è mantenere una pressione desiderata e impostata alla propria porta di ingresso (collegata al serbatoio di processo, alla tubazione o al reattore) modulando la resistenza al flusso a valle. La pressione alla sua porta di uscita è, per progettazione, inferiore o uguale a questa pressione di ingresso impostata ed è determinata dalle condizioni a valle. Questo è il salto concettuale fondamentale: la variabile controllata è la pressione di ingresso del regolatore; la pressione di uscita ne è una conseguenza.

produttori di valvole per gas ad alta purezza in Cina
produttori di valvole per gas ad alta purezza in Cina

Il principio di funzionamento fondamentale: rilevamento, bilanciamento e modulazione

Un tipico regolatore di contropressione a molla funziona secondo un semplice meccanismo di equilibrio delle forze. I suoi componenti principali includono:

Attacco di ingresso: collegato al sistema a monte da proteggere.
Attacco di uscita: collegato alla destinazione a pressione inferiore (ad esempio, una torcia, uno scarico o una linea di raccolta a bassa pressione).
Elemento sensibile: un diaframma o un pistone che rileva direttamente la pressione dal lato di ingresso.
Molla: fornisce la forza di setpoint regolabile. La compressione della molla aumenta la pressione di setpoint.
Sede di tenuta e otturatore: l’orifizio che si apre e si chiude per limitare il flusso.

Ecco il ciclo di funzionamento passo dopo passo:

A riposo/chiusa: quando la pressione a monte è inferiore al setpoint della molla, la forza della molla spinge l’otturatore contro la sede, sigillando la valvola in posizione chiusa. Non si verifica alcun flusso.
Aumento di pressione e apertura: man mano che la pressione nel sistema a monte aumenta (a causa di una pompa, di un compressore o di una reazione chimica), essa agisce sul diaframma sensibile. Quando questa forza a monte supera la forza della molla di regolazione, il diaframma/pistone si solleva. Questo movimento allontana l’otturatore dalla sede, creando un’apertura.
Flusso e modulazione: il fluido inizia a fluire dall’ingresso ad alta pressione, attraverso l’orifizio aperto, verso l’uscita a pressione inferiore. Questo flusso alleggerisce la pressione a monte.
Riequilibrio e chiusura: man mano che la pressione a monte diminuisce a causa di questo sfogo, la forza della molla inizia a superare la forza della pressione ridotta sul diaframma. L’otturatore torna verso la sede, restringendo l’area di flusso.
Controllo in regime stazionario: La valvola modula dinamicamente — aprendosi maggiormente, chiudendosi parzialmente o “vibrando” leggermente — per mantenere la pressione a monte in un preciso equilibrio con la forza prestabilita della molla. In questo stato di equilibrio, la pressione a monte viene mantenuta costante al valore impostato.

Qual è, quindi, la pressione di uscita?
Durante questo flusso di controllo, la pressione di uscita (P_outlet) è semplicemente la pressione nel collettore o nel tubo a valle. Affinché la BPR funzioni, P_outlet deve essere inferiore alla pressione di ingresso impostata (P_set). La differenza tra P_set e P_outlet è la caduta di pressione (ΔP = P_set – P_outlet) attraverso la valvola quando questa è aperta e il flusso è in corso. Questo ΔP è la forza motrice del flusso. Se la pressione a valle dovesse superare il setpoint, la valvola si chiuderebbe completamente.

Applicazioni chiave: perché è essenziale controllare la “contropressione”

La capacità di mantenere costante la pressione a monte rende i BPR indispensabili in numerosi scenari:

Reattori chimici e a lotti: per mantenere una pressione precisa e sicura all’interno di un reattore durante una reazione con sviluppo di gas o durante l’aggiunta di reagenti. La BPR scarica la pressione in eccesso garantendo al contempo che la reazione proceda al livello di pressione ottimale.
Sistemi di cromatografia e filtrazione: nell’HPLC o nella lavorazione a valle, le BPR vengono posizionate a valle della colonna di separazione o del filtro per fornire una contropressione costante e priva di bolle. Ciò impedisce il degassamento dei solventi e garantisce un funzionamento stabile della pompa e risultati accurati.
Confezionamento e riempimento di fluidi: mantiene una pressione costante su un serbatoio di prodotto (come un fusto di birra o un serbatoio di sciroppo) per garantire una velocità di riempimento costante e impedire la formazione di schiuma o un'erogazione irregolare.
Campionamento e analisi dei gas: fornisce un'alimentazione a pressione costante a strumenti analitici sensibili (come spettrometri di massa o gascromatografi), garantendo l’integrità e l’accuratezza del campione indipendentemente dalle fluttuazioni della pressione di alimentazione.
Protezione della pompa (dead-heading): installato sul lato di scarico di una pompa volumetrica (come una siringa o una pompa peristaltica), un BPR protegge la pompa e le tubazioni dalla sovrapressione nel caso in cui una valvola a valle venga chiusa accidentalmente. Funge da percorso di scarico controllato.
Spurgo e inertizzazione del sistema: mantiene una leggera pressione positiva di gas inerte (come N₂) in un serbatoio o in un sistema per impedire l’ingresso di aria, la contaminazione o l’ossidazione.
Scenari con azionamento pilotato e ad alta portata: per applicazioni con portate elevate (ad es. collettori di torce di raffineria, condotte di raccolta del gas), i BPR ad azionamento pilotato utilizzano la pressione di processo per amplificare la forza di controllo, consentendo un controllo preciso di pressioni e portate elevate con una valvola principale compatta.

Fattori critici per la selezione e le prestazioni

Comprendere la pressione di uscita è fondamentale per selezionare e dimensionare correttamente una BPR. Ecco cosa è necessario sapere:

Pressione di taratura vs. intervallo di pressione di uscita:
La pressione di impostazione è la specifica primaria. È inoltre necessario conoscere l’intervallo previsto delle pressioni di uscita a valle. La valvola BPR deve essere selezionata in modo da garantire un controllo affidabile nell’intervallo compreso tra il valore minimo e quello massimo possibili di P_outlet. Una valvola dimensionata per una P_outlet molto bassa potrebbe vibrare o diventare instabile se P_outlet sale troppo, riducendo il ΔP disponibile.
Caduta di pressione (ΔP) e portata:
La portata di una valvola di regolazione della pressione (BPR) è direttamente correlata al ΔP che la attraversa. I produttori forniscono i valori del coefficiente di portata (Cv o Kv). Il dimensionamento è fondamentale: una valvola sovradimensionata funzionerà vicino alla sede, causando oscillazioni, vibrazioni e un controllo inadeguato. Una valvola sottodimensionata non farà passare la portata necessaria per scaricare la pressione a monte, causando una sovrapressurizzazione del sistema. Calcolare sempre il valore di Cv richiesto per la portata massima al ΔP minimo previsto (cioè quando P_outlet è al massimo).
Azione di scarico vs. azione di controllo:
È fondamentale distinguere una BPR da una valvola di scarico della pressione (PRV) o da una valvola di sicurezza (SRV).
BPR: Un dispositivo di controllo di processo continuo. Modula la pressione per mantenere una pressione a monte precisa durante il funzionamento normale. Inizia ad aprirsi alla pressione impostata e in genere è completamente aperta a una pressione superiore di qualche punto percentuale rispetto al setpoint (ad es. 10% di sovrapressione).
PRV/SRV: un dispositivo di sicurezza. Rimane saldamente chiusa fino a quando la pressione dell’impianto non raggiunge un limite di sovrapressione preimpostato, dopodiché si apre completamente per prevenire catastrofi. Non viene utilizzato per la modulazione continua.
Compatibilità dei materiali e guarnizioni:
I materiali a contatto con il fluido (corpo, sede, guarnizione, membrana) devono essere compatibili con il fluido di processo (gas o liquido), la sua temperatura e la sua corrosività. Le guarnizioni in elastomero (Viton, EPDM, Kalrez) sono comuni, ma per sostanze chimiche altamente pure o aggressive possono essere necessarie guarnizioni interamente in metallo o in PTFE.
Stabilità e caratteristiche:
Scegliere valvole progettate per un controllo modulante stabile. Caratteristiche quali otturatori bilanciati guidati, caratteristiche di flusso lineari e guarnizioni a basso attrito migliorano la precisione di controllo e riducono al minimo l’isteresi.

Risoluzione dei problemi comuni relativi alla pressione di uscita

Mancato mantenimento della pressione impostata (calo di pressione): se la pressione a monte supera costantemente il setpoint, la valvola potrebbe essere sottodimensionata (non è in grado di far passare una portata sufficiente) oppure la pressione di uscita a valle (P_outlet) potrebbe essere aumentata in modo imprevisto, riducendo il ΔP di azionamento. Verificare la presenza di ostruzioni a valle.
Vibrazioni o instabilità della valvola: questo è spesso un segno di una valvola sovradimensionata. Con un Cv troppo elevato, una piccola corsa crea una portata elevata, causando cicli rapidi. Può verificarsi anche se il ΔP è troppo basso. Valutare l’utilizzo di un trim più piccolo o di una valvola con caratteristiche di flusso diverse.
Perdita in posizione chiusa: contaminazione che danneggia la sede/guarnizione, usura dovuta a cicli eccessivi o una P_outlet troppo vicina (o superiore) alla pressione di taratura, che impedisce alla molla di chiudere completamente la valvola.
Risposta lenta: può essere causata da un volume di gas tra il processo e il diaframma di rilevamento (in una configurazione con rilevamento remoto), da una linea di rilevamento ostruita o da una molla eccessivamente morbida per l’applicazione.
Valvola per gas ad alta purezza per distributori di gas naturale in sistemi a GNC e GNL
Valvola per gas ad alta purezza per distributori di gas naturale in sistemi a GNC e GNL

Conclusione

Il regolatore di contropressione è un maestro del controllo indiretto. Manipolando strategicamente la resistenza al flusso e, di conseguenza, la pressione in uscita, svolge il compito essenziale di mantenere una pressione stabile e precisa nel sistema che lo alimenta. La sua “pressione in uscita” non è la variabile che comanda direttamente, ma la condizione al contorno che definisce il suo intervallo di funzionamento.

Nella scelta e nell’applicazione di un regolatore di contropressione (BPR), il successo dipende da una chiara comprensione di questa relazione. È necessario definire non solo la pressione di impostazione a monte richiesta, ma anche l’intero intervallo previsto delle pressioni di uscita a valle. Il corretto dimensionamento, la scelta dei materiali e la comprensione della sua natura di controllo modulante — ben distinta da quella di una semplice valvola di sicurezza — sono fondamentali.

Nella sinfonia di un sistema di controllo di processo, se le pompe e i compressori sono i muscoli e le valvole di controllo le capacità motorie fini, il regolatore di contropressione è il custode fedele del palcoscenico, che garantisce che l’ambiente rimanga perfettamente calibrato affinché lo spettacolo proceda in modo sicuro ed efficiente. Svelandone il funzionamento, ingegneri e tecnici possono sfruttare questo strumento versatile per migliorare l’affidabilità del sistema, la sicurezza e la qualità del prodotto in innumerevoli contesti industriali.
