Regolatore di pressione per bombole di idrogeno ad alta pressione: una panoramica tecnica

{{{sourceTextContent.subTitle}}}

Regolatore di pressione per bombole di idrogeno ad alta pressione: una panoramica tecnica

{{{sourceTextContent.description}}}

Nel settore della gestione e della distribuzione del gas, il regolatore di pressione per bombole di idrogeno ad alta pressione rappresenta un componente fondamentale, che garantisce un’erogazione sicura ed efficiente dell’idrogeno dalle bombole di stoccaggio alle applicazioni finali. L’idrogeno, noto per la sua elevata densità energetica e per il ruolo che svolge nella transizione verso l’energia pulita, viene solitamente immagazzinato in bombole a pressioni comprese tra 200 e 700 bar (circa da 2.900 a 10.000 psi). Queste pressioni estreme richiedono regolatori specializzati per ridurre la pressione del gas a livelli gestibili, spesso inferiori a 10 bar, mantenendo al contempo la costanza della portata e la purezza del gas. Questo articolo approfondisce gli aspetti tecnici di questi regolatori, esplorandone la progettazione, il funzionamento, le tipologie, i materiali, le applicazioni, le caratteristiche di sicurezza e gli aspetti relativi alla manutenzione.

L’importanza dei regolatori di idrogeno ad alta pressione non può essere sottovalutata. L’infiammabilità dell’idrogeno, la sua bassa energia di accensione e il potenziale di infragilimento dei metalli richiedono un controllo preciso per prevenire perdite, esplosioni o guasti al sistema. Con il passaggio delle industrie alle celle a combustibile a idrogeno, alla propulsione automobilistica e ai processi industriali, la comprensione di questi dispositivi diventa essenziale per ingegneri, tecnici e ricercatori.

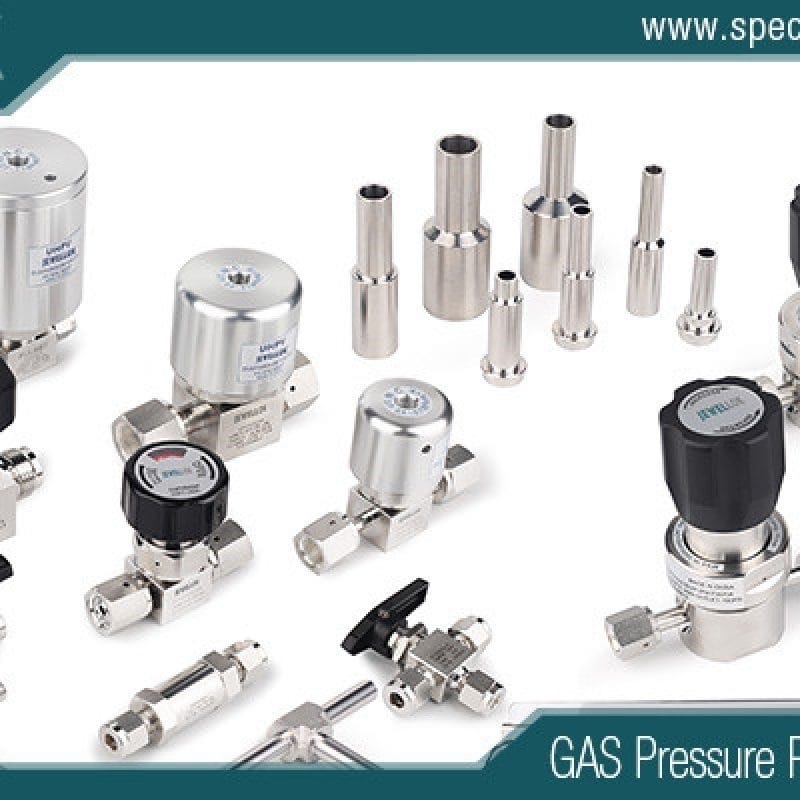

Valvole per bombole di gas ad altissima purezza
Valvole per bombole di gas ad altissima purezza
Principi di funzionamento

Fondamentalmente, un regolatore di pressione per bombole di idrogeno ad alta pressione funziona come una valvola riduttrice di pressione. Funziona secondo il principio del bilanciamento delle forze tra la pressione di ingresso, quella di uscita e un meccanismo di riferimento, tipicamente una molla o un diaframma. Quando l’idrogeno entra dalla bombola ad alta pressione, spinge contro un pistone o un diaframma. Questo movimento apre o chiude una sede valvolare, modulando la portata per ottenere la pressione di uscita desiderata.

In un regolatore monostadio di base, la riduzione avviene in un unico passaggio. La pressione in ingresso agisce direttamente sull’elemento sensibile e, man mano che la bombola si svuota, la pressione in uscita può subire lievi fluttuazioni a causa della diminuzione della forza in ingresso. Per un controllo più preciso, i regolatori a doppio stadio impiegano due stadi di riduzione sequenziali. Il primo stadio riduce l’elevata pressione della bombola a un livello intermedio (ad esempio, 100-200 bar), mentre il secondo stadio la abbassa ulteriormente fino alla pressione di uscita finale. Questo design riduce al minimo le variazioni, garantendo una pressione di erogazione stabile anche quando la pressione di alimentazione scende dallo stato di piena a quello di quasi vuoto.

La dinamica del flusso gioca un ruolo fondamentale. I regolatori sono classificati in base alla loro pressione massima in ingresso (spesso fino a 3.000 psi o superiore per i modelli specifici per l’idrogeno) e alla portata, misurata in piedi cubi standard all’ora (SCFH) o litri al minuto. Il basso peso molecolare dell’idrogeno comporta velocità più elevate rispetto ai gas più pesanti, richiedendo regolatori con orifizi più grandi o percorsi di flusso specializzati per evitare turbolenze e cadute di pressione.

Tipi di regolatori

I regolatori di idrogeno ad alta pressione sono disponibili in varie configurazioni su misura per esigenze specifiche.

1. Regolatori monostadio: Sono più semplici e compatti, ideali per applicazioni in cui la stabilità della pressione non è fondamentale, come gli allestimenti di laboratorio o gli impieghi di breve durata. Si collegano direttamente alla bombola tramite raccordi standard come il CGA 350 per l’idrogeno. Tuttavia, possono presentare un effetto di “calo di pressione”, in cui la pressione in uscita diminuisce in presenza di elevate richieste di portata.

2. Regolatori a doppio stadio: preferiti per applicazioni di precisione, mantengono una pressione in uscita costante indipendentemente dalle variazioni in ingresso. Ad esempio, nei sistemi a celle a combustibile, un’unità a doppio stadio è in grado di erogare idrogeno a una pressione compresa tra 1 e 5 bar in modo costante da una bombola da 350 bar. I modelli presentano spesso corpi in ottone cromato o acciaio inossidabile per garantire resistenza alla corrosione.

3. Regolatori ad altissima purezza: progettati per la produzione di semiconduttori o per strumenti analitici, presentano superfici elettrolucidate e volumi morti minimi per prevenire la contaminazione. Gestiscono pressioni fino a 3.000 psi garantendo al contempo una purezza dell’idrogeno superiore al 99,999%.

4. Regolatori a collettore integrato: utilizzati in contesti ad alta portata come le stazioni di rifornimento per veicoli, questi dispositivi combinano più stadi con valvole di sicurezza e filtri in un’unica unità. Stanno emergendo varianti leggere, con peso inferiore a 1 kg, destinate a droni portatili a celle a combustibile o a sistemi di alimentazione di riserva.

La scelta dipende da fattori quali la pressione massima di esercizio, la portata e le condizioni ambientali. Ad esempio, le applicazioni con idrogeno criogenico potrebbero richiedere regolatori con componenti isolati per resistere alle basse temperature.

Considerazioni sui materiali e sulla progettazione

L’idrogeno pone sfide particolari a causa della sua diffusività e del potenziale di provocare l’infragilimento da idrogeno — un fenomeno in cui l’idrogeno atomico penetra nei reticoli metallici, causando fragilità e fessurazioni. Per mitigare questo fenomeno, i regolatori utilizzano materiali come l’acciaio inossidabile 316L, le leghe di alluminio o il titanio per le parti a contatto con il fluido. Le guarnizioni e i diaframmi sono spesso realizzati in PTFE, Viton o Kalrez per resistere alla permeazione e all’attacco chimico.

I progetti prevedono l’integrazione di dischi di rottura o valvole di scarico della pressione (PRV) per scaricare la pressione in eccesso, in conformità con standard quali la norma CGA S-1.1. Questi dispositivi di scarico della pressione (PRD) si attivano a soglie prestabilite, impedendo la rottura della bombola. Inoltre, i regolatori possono includere filtri antiparticolato per intrappolare i contaminanti provenienti dalla bombola, garantendo l’erogazione di gas pulito.

La gestione termica è fondamentale; una rapida depressurizzazione può causare il raffreddamento di Joule-Thomson, con il rischio di congelamento dei componenti. I modelli avanzati sono dotati di elementi riscaldati o alloggiamenti coibentati. Caratteristiche ergonomiche, come le manopole di facile presa per la regolazione della pressione, migliorano l’usabilità durante le operazioni sul campo.

Applicazioni

La versatilità dei regolatori di idrogeno ad alta pressione abbraccia diversi settori.

Nei veicoli a celle a combustibile (FCV), i regolatori riducono la pressione dei serbatoi (fino a 700 bar) per alimentare gli stack a 1-2 bar. Le unità integrate combinano la regolazione con elettrovalvole per un flusso su richiesta, ottimizzando l’efficienza e la sicurezza.

I processi industriali, come lo stoccaggio in idruri metallici o la sintesi chimica, si affidano a questi dispositivi per un dosaggio preciso. Nella saldatura e nel taglio, i regolatori di idrogeno forniscono miscele di gas a pressioni controllate per le torce ossidriliche.

Lo stoccaggio di energia rinnovabile impiega regolatori nei sistemi di elettrolisi, dove l’idrogeno prodotto viene compresso in bombole e successivamente regolato per la generazione di energia.

Le applicazioni aerospaziali e di difesa utilizzano regolatori leggeri e altamente affidabili per i sistemi di propulsione di razzi o UAV, dove la riduzione del peso è fondamentale.

Tra gli impieghi emergenti figurano le infrastrutture di rifornimento di idrogeno, dove i regolatori gestiscono pressioni ultra-elevate durante le operazioni di riempimento rapido, nel rispetto dei protocolli SAE J2601.

Caratteristiche di sicurezza e standard

La sicurezza è fondamentale nella gestione dell’idrogeno. I regolatori incorporano meccanismi di sicurezza integrati, come valvole di intercettazione automatiche che si chiudono se la pressione a valle supera i limiti. La protezione dalla sovrapressione tramite valvole di sicurezza (PRV) o dischi di rottura garantisce la conformità agli standard ASME e ISO.

Il rilevamento delle perdite è facilitato da guarnizioni a tenuta stagna e manometri opzionali. Gli utenti devono seguire i protocolli per il collegamento delle bombole, evitando di avvitare in modo errato la filettatura, cosa che potrebbe causare perdite. Si raccomanda di effettuare test regolari per verificare l’infragilimento e l’integrità delle guarnizioni.

Gli standard globali, tra cui la norma UN ECE R134 per i veicoli e la NFPA 2 per i sistemi a idrogeno, dettano i requisiti di progettazione e collaudo. I regolatori vengono sottoposti a prove di scoppio a 4-5 volte la pressione nominale e a prove cicliche per verificarne la durata.

Manutenzione e migliori pratiche

Una corretta manutenzione prolunga la durata del regolatore e garantisce la sicurezza. Prima di ogni utilizzo è necessario effettuare ispezioni visive per verificare la presenza di corrosione o danni. La manutenzione annuale prevede lo smontaggio, la pulizia e la sostituzione delle guarnizioni.

Lo stoccaggio in aree asciutte e ventilate impedisce l’ingresso di umidità, che potrebbe reagire con l’idrogeno. La taratura mediante manometri certificati verifica la precisione.

Le migliori pratiche includono l’uso di regolatori dedicati all’idrogeno per evitare la contaminazione incrociata e la formazione del personale sulle procedure di emergenza, come lo sfogo in caso di sovrapressione.

Sistemi e componenti per il controllo dei fluidi nei semiconduttori
Sistemi e componenti per il controllo dei fluidi nei semiconduttori
Conclusione

Il regolatore di pressione per bombole di idrogeno ad alta pressione incarna l’ingegnosità ingegneristica nella gestione di uno dei gas più impegnativi. Dalla semplice riduzione della pressione ai sistemi integrati avanzati, questi dispositivi consentono di sfruttare in sicurezza il potenziale dell’idrogeno. Con l’espansione dell’economia dell’idrogeno, le innovazioni nei materiali, nei controlli intelligenti e nella miniaturizzazione ne miglioreranno ulteriormente le prestazioni. Comprendere le loro sfumature tecniche consente alle parti interessate di implementarli in modo efficace, aprendo la strada a un futuro energetico sostenibile.
