5 aspetti fondamentali da considerare nella scelta di un collettore di commutazione del gas TMA

{{{sourceTextContent.subTitle}}}

5 aspetti fondamentali da considerare nella scelta di un collettore di commutazione del gas TMA

{{{sourceTextContent.description}}}

Nel mondo preciso ed esigente della produzione di semiconduttori, i processi di deposizione di film sottili come la deposizione a strati atomici (ALD) e la deposizione chimica da vapore di composti organometallici (MOCVD) sono fondamentali. I precursori come il trimetilalluminio (TMA) sono fondamentali per la deposizione di ossido di alluminio (Al₂O₃) di alta qualità e di altri film composti. Tuttavia, la natura altamente piroforica e sensibile all’umidità del TMA rende la sua erogazione sicura, affidabile e precisa una sfida ingegneristica significativa. Il cuore di questo sistema di erogazione è costituito dal collettore di commutazione del gas, un componente la cui scelta è tutt’altro che banale. Un collettore scelto in modo inadeguato può causare derive di processo, contaminazione da particelle, perdite pericolose o guasti catastrofici. Pertanto, la scelta del collettore di commutazione del gas TMA più adatto richiede una valutazione meticolosa di diversi fattori tecnici. Questo articolo illustra le cinque considerazioni più importanti per garantire sicurezza, purezza e stabilità del processo.

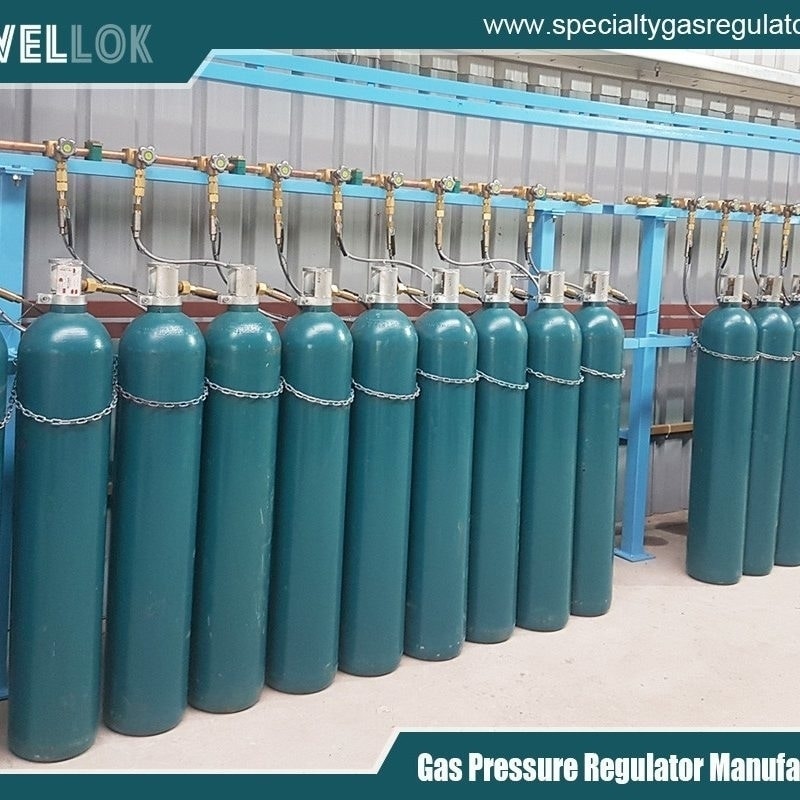

Regolatori di pressione per gas UHP ad alta portata
Regolatori di pressione per gas UHP ad alta portata
Compatibilità dei materiali e passivazione delle superfici
La considerazione principale è la resistenza intrinseca del collettore alla chimica aggressiva del TMA. Il TMA reagisce prontamente con l’aria, l’umidità e persino con gli strati di ossido passivo presenti su molti metalli, causando decomposizione, generazione di particelle e intasamento.

Scelta del materiale di base: l’acciaio inossidabile (tipicamente 316L o 316LV) è il materiale di base standard per i sistemi a gas ad alta purezza. Tuttavia, per il TMA, le condizioni della superficie interna sono fondamentali. L’elettrolucidatura è essenziale per creare una superficie liscia e priva di difetti che riduca al minimo l’area superficiale totale su cui il TMA può adsorbirsi o reagire, riducendo così il degassamento e l’intrappolamento di particelle.
Il ruolo fondamentale della passivazione: l’acciaio inossidabile grezzo presenta uno strato di ossido di cromo che può essere compromesso e reagire con il TMA. La passivazione — il processo volto a potenziare e stabilizzare questo strato di ossido — è imprescindibile. Il fornitore di collettori prescelto deve dimostrare di seguire un rigoroso protocollo di passivazione (spesso mediante processi a base di acido nitrico o citrico) che garantisca una superficie robusta e inerte. Per la massima compatibilità, sono disponibili collettori con percorsi di flusso rivestiti in alluminio o interamente in alluminio. Poiché il TMA è un composto organometallico dell’alluminio, è molto meno probabile che reagisca con uno strato nativo di ossido di alluminio, eliminando praticamente il rischio di decomposizione all’interno del collettore stesso. Ciò rappresenta lo standard di riferimento per l’erogazione del TMA, ma a un costo più elevato.
Integrità delle guarnizioni: tutte le guarnizioni devono essere compatibili. Le guarnizioni metalliche (CF, VCJ) con placcatura controllata sono preferibili rispetto ai polimeri. Se si utilizzano elastomeri come i perfluoroelastomeri (FFKM), questi devono essere di alta qualità, certificati per l’uso con composti organometallici aggressivi e installati con cura per prevenire la permeazione o il degrado.
Conseguenze della negligenza: la scelta di un collettore di commutazione del gas TMA con una finitura dei materiali scadente o una passivazione inadeguata comporterà una graduale decomposizione del TMA. Ciò si manifesta con una deriva del processo (variazione della velocità di crescita per ciclo), un aumento del numero di particelle che porta a difetti dei dispositivi e, infine, l’intasamento delle linee e delle valvole, causando costosi tempi di inattività delle apparecchiature.

Progettazione del percorso di flusso e riduzione al minimo del volume morto
La geometria interna del collettore influisce direttamente sulle prestazioni del processo, in particolare nell’ALD dove la nitidezza dell’impulso e la purezza sono fondamentali.

Volume morto: si riferisce a qualsiasi volume all’interno del collettore e delle linee collegate in cui il gas può rimanere intrappolato e non essere espulso in modo efficiente. Dopo un impulso di TMA, il precursore residuo nei volumi morti si desorberà lentamente o verrà gradualmente trasportato fuori dal gas di spurgo. Ciò crea il fenomeno del “tailing” — una diffusione dell’impulso di TMA nella fase di spurgo e nelle successive fasi del precursore — che degrada la nitidezza dell’interfaccia del film e può portare a una stechiometria errata nei processi a precursori multipli.
Architettura del collettore: sono essenziali i progetti a basso volume morto (LDV) o a volume morto ultra-basso (ULDV). Ciò comporta l’uso di corpi valvola appositamente progettati, un sistema di canalizzazioni interne ottimizzato che riduca al minimo le cavità e un attento instradamento dei collegamenti. L’obiettivo è un percorso di flusso compatto e diretto. I collettori che integrano valvole, trasduttori di pressione e filtri in un unico blocco lavorato spesso raggiungono un volume morto inferiore rispetto ai sistemi costituiti da componenti discreti collegati tramite tubazioni.
Efficienza di spurgo: il progetto deve facilitare uno spurgo efficiente. Ciò comporta spesso la presenza di ingressi dedicati per il gas di spurgo, posizionati strategicamente in modo da creare un flusso di spazzamento attraverso tutti i volumi critici. Occorre inoltre considerare la collocazione dei sensori di pressione per evitare la formazione di piccole sacche difficili da spurgare.
Conseguenze della negligenza: un volume morto elevato comporta tempi di spurgo prolungati per pulire il collettore, riducendo la velocità complessiva del ciclo di processo (wafer all’ora). Ancora più criticamente, porta alla miscelazione dei precursori, a una scarsa autosaturazione dell’ALD e a interfacce graduate, che sono inaccettabili per i dispositivi logici e di memoria avanzati.

Tecnologia delle valvole e prestazioni di azionamento
Le valvole costituiscono il cuore di commutazione del collettore e le loro prestazioni determinano la velocità, l’affidabilità e la tenuta del sistema.

Tipo di valvola: Le valvole a membrana sono di gran lunga preferite rispetto a quelle a soffietto per l’impiego con TMA. Offrono un design ermeticamente sigillato e privo di guarnizioni, in cui l’attuatore è completamente isolato dal percorso di contatto con il fluido grazie alla membrana. Ciò elimina una delle principali vie potenziali di perdita. Il materiale della membrana (spesso Hastelloy con una guarnizione in PTFE o FFKM) può essere selezionato per garantire la compatibilità con il TMA.
Velocità di azionamento e controllo: per cicli ALD rapidi (impulso <1 secondo), sono necessarie valvole ad azionamento pneumatico con piloti ad alta velocità. La costanza del tempo di azionamento (dal segnale alla posizione di piena apertura/chiusura) è fondamentale per garantire una temporizzazione riproducibile degli impulsi. Alcuni sistemi avanzati impiegano valvole piezoelettriche per un microdosaggio eccezionalmente veloce e preciso, sebbene a un costo e una complessità maggiori.
Integrità contro le perdite: le specifiche relative al tasso di perdita della valvola, sia a monte che attraverso la sede, sono fondamentali. Una perdita dalla linea del gas vettore nella linea del TMA (o viceversa) causerà un flusso continuo e incontrollato di precursori, compromettendo il processo. Le valvole devono mantenere un tasso di perdita di elio inferiore a <1 x 10⁻⁹ atm·cc/sec per garantire l’integrità. Anche la modalità di sicurezza (normalmente aperta o chiusa) deve essere specificata in base ai requisiti di sicurezza e di processo; in genere, le valvole sulle sorgenti di TMA sono configurate per chiudersi in caso di guasto.
Conseguenze della negligenza: le valvole lente limitano la velocità del processo. Valvole non uniformi causano fluttuazioni nella temporizzazione degli impulsi. Valvole con elevate perdite dalla sede comportano la contaminazione del processo e lo spreco di precursore. Il guasto di una valvola in uno stato non sicuro potrebbe portare a una fuoriuscita pericolosa.

Caratteristiche di sicurezza e mitigazione dei rischi
La manipolazione di materiali piroforici richiede che la sicurezza sia integrata nel componente stesso, non solo nel sistema che lo circonda.

Porte di rilevamento delle perdite: Il collettore dovrebbe essere dotato di porte di rilevamento o di un’interfaccia dedicata per un involucro sottoposto a spurgo. Queste consentono di alloggiare il collettore all’interno di un armadio sottoposto a spurgo continuo. Un analizzatore campiona questo gas di spurgo per rilevare tracce di TMA, fornendo un allarme tempestivo in caso di microperdite molto prima che diventino un problema visibile o pericoloso.
Progettazione resistente al fuoco: sebbene il collettore stesso possa non essere classificato per resistere a un incendio completo, la sua progettazione dovrebbe tenere conto della sicurezza antincendio. È importante l’uso di filtri antincendio sulle linee di sfiato, la costruzione con materiali resistenti al fuoco e la garanzia che le guarnizioni critiche non cedano istantaneamente sotto l’effetto del calore. Il collettore dovrebbe facilitare l’integrazione in un sistema a doppio contenimento (ad esempio, una linea di sfiato “tubo nel tubo”).
Gestione della pressione: dispositivi integrati di scarico della pressione (PRD) o dischi di rottura, regolati a una pressione di sicurezza inferiore al valore nominale del componente più debole (come il gorgogliatore TMA), proteggono dalla sovrapressurizzazione causata da un malfunzionamento del riscaldatore o di una valvola. Sono necessari trasduttori di pressione ad alta precisione alle basse pressioni per un controllo accurato della pressione del gorgogliatore e per il monitoraggio dell’integrità del sistema.
Conseguenze della negligenza: trascurare le caratteristiche di sicurezza integrate trasferisce l’intero onere ai sistemi esterni, aumentando la complessità e i potenziali punti di guasto. La mancanza di un rilevamento tempestivo delle perdite può trasformare un piccolo guasto di tenuta in un grave incidente piroforico o in un incendio.

Gestione termica e capacità di integrazione
Il TMA deve essere mantenuto a una temperatura precisa per garantire una pressione di vapore stabile. Il collettore non è un componente passivo in questo regime termico.

Uniformità della temperatura: l’intero collettore, dall’ingresso della fonte all’uscita dello strumento di processo, deve essere isotermico. Qualsiasi punto freddo causerà la condensazione del TMA, creando una fonte di precursore variabile nel tempo che compromette la stabilità del processo e può successivamente rivaporizzarsi in modo imprevedibile. I punti caldi possono causare la decomposizione termica. Il design del collettore dovrebbe facilitare l’installazione semplice e uniforme di una camicia di riscaldamento o di un sistema di riscaldamento a traccia. Alcuni collettori avanzati sono dotati di elementi riscaldanti integrati e zone di controllo della temperatura.
Ingombro di integrazione: La disposizione fisica deve consentire collegamenti puliti, semplici e brevi alla bombola della sorgente di TMA e alla camera di processo. Un collettore compatto e ben progettato riduce il volume riscaldato complessivo e la lunghezza dei tubi esposti, semplificando il controllo della temperatura e riducendo l’ingombro del sistema. La compatibilità con il montaggio su piastra frontale standard o con sistemi a rack è importante per la facilità di manutenzione.
Manutenzione e diagnostica: nonostante tutti gli sforzi, sarà necessaria una manutenzione. Un buon progetto del collettore consente la sostituzione modulare di valvole o sensori senza richiedere una ricostruzione completa del sistema. Caratteristiche come le porte di prova per i test di decadimento della pressione in situ o i controlli di tenuta all’elio sono preziose per la manutenzione preventiva e la risoluzione dei problemi.
Conseguenze della negligenza: i gradienti termici portano alla condensazione nel TMA e al “puffing” (erogazione instabile), causando uno spessore del film e proprietà non riproducibili. Un collettore mal integrato ed esteso è difficile da riscaldare, più difficile da mantenere e più soggetto a perdite nei suoi numerosi punti di connessione.

Regolatori di pressione per gas UHP ad alta portata
Regolatori di pressione per gas UHP ad alta portata
Conclusione

La scelta di un collettore di commutazione del gas per il TMA è una decisione strategica che deve trovare un equilibrio tra ingegneria avanzata ed esigenze operative concrete. Non si tratta semplicemente di un dispositivo idraulico, ma di un componente fondamentale che definisce i limiti di sicurezza e la capacità di processo dell’apparecchiatura di deposizione. Valutando rigorosamente la compatibilità dei materiali, la progettazione del percorso di flusso, le prestazioni delle valvole, la sicurezza integrata e la gestione termica, gli ingegneri e gli specialisti degli acquisti possono compiere una scelta informata.

Il collettore ottimale è quello realizzato con materiali perfettamente passivati o compatibili con l’alluminio, caratterizzato da un’architettura a volume morto ultra-basso, dotato di valvole a membrana veloci e a tenuta stagna, che incorpora un monitoraggio proattivo della sicurezza ed è progettato per un riscaldamento preciso e uniforme. Investire in un collettore TMA di alta qualità e appositamente progettato riduce al minimo i rischi operativi, garantisce una deposizione del film costante e di elevata purezza e, in ultima analisi, protegge il notevole investimento nell’attrezzatura di produzione e nei preziosi substrati che essa lavora. Nell’ambiente critico della produzione di semiconduttori, la scelta di questo componente è fondamentale sia per la resa che per la sicurezza.

Per ulteriori informazioni sulle 5 considerazioni chiave nella scelta di un collettore di commutazione del gas TMA, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
