Progettazione e installazione delle valvole di sicurezza (PRV) per bombole di gas nei sistemi a gas ad alta purezza

{{{sourceTextContent.subTitle}}}

Progettazione e installazione delle valvole di sicurezza (PRV) per bombole di gas nei sistemi a gas ad alta purezza

{{{sourceTextContent.description}}}

Le valvole di sicurezza (PRV) delle bombole di gas costituiscono meccanismi di sicurezza essenziali negli impianti a gas ad alta purezza, poiché impediscono la sovrapressurizzazione che potrebbe causare guasti catastrofici. Questo articolo tecnico approfondisce i principi ingegneristici, i meccanismi operativi, la scelta dei materiali, le integrazioni di sistema, i protocolli di manutenzione e la conformità normativa relativi alle valvole PRV. Approfondendo i concetti fondamentali e fornendo un’analisi dettagliata, questa trattazione di 2000 parole mira a fornire a ingegneri e tecnici le conoscenze complete necessarie per progettare, implementare e mantenere sistemi di gestione dei gas affidabili. La trattazione sottolinea il ruolo critico delle valvole di sicurezza (PRV) in settori quali la produzione di semiconduttori, la lavorazione chimica e la produzione farmaceutica, dove la gestione di gas ad alta purezza e pericolosi richiede un’affidabilità incrollabile.

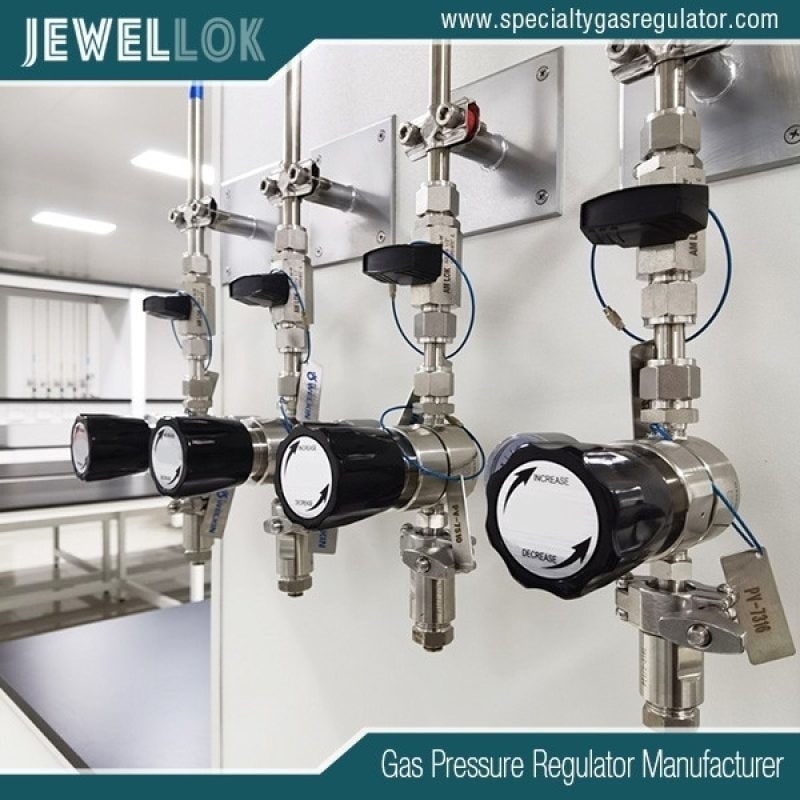

produttori di sistemi automatici di commutazione del gas
produttori di sistemi automatici di commutazione del gas
Introduzione

Nel complesso ambito della gestione dei gas industriali, la valvola di sicurezza (PRV) per bombole di gas emerge come una misura di protezione fondamentale contro potenziali disastri. Questi dispositivi sono progettati per scaricare automaticamente la pressione in eccesso dalle bombole di gas, scongiurando così rotture, esplosioni o perdite che potrebbero mettere in pericolo il personale, le attrezzature e l’ambiente. Che si tratti di gas inerti come l’azoto o l’argon, oppure di sostanze più reattive e pericolose quali il silano o la fosfina, utilizzate nella produzione di semiconduttori, il ruolo delle PRV va oltre la mera funzionalità: incarna un imperativo fondamentale di sicurezza.

L’evoluzione delle PRV risale agli inizi del XX secolo, in coincidenza con l’industrializzazione dello stoccaggio e della distribuzione del gas. Inizialmente semplici congegni meccanici, le moderne PRV incorporano materiali avanzati e ingegneria di precisione per gestire pressioni superiori a 3000 psi in ambienti ad altissima purezza (UHP). Nei sistemi a gas ad alta purezza, dove anche tracce minime di contaminanti possono compromettere la qualità del prodotto — come nella microelettronica, dove i livelli di purezza del gas devono superare il 99,9999% — le valvole di sicurezza non solo devono garantire la sicurezza, ma anche preservare l’integrità del sistema senza introdurre impurità.

Questo articolo fornisce un’analisi tecnica dettagliata delle valvole di riduzione della pressione (PRV), trattandone i meccanismi operativi, i vari tipi, le considerazioni sulla compatibilità dei materiali, l’integrazione in infrastrutture più ampie di gestione dei gas e le pratiche essenziali di manutenzione e conformità. Comprendendo questi elementi, gli ingegneri possono ottimizzare la progettazione dei sistemi in termini di efficienza, affidabilità e sicurezza. La discussione metterà in evidenza come le valvole di sicurezza (PRV) riducano i rischi in contesti che prevedono lo stoccaggio, il trasporto e l’utilizzo ad alta pressione, contribuendo in ultima analisi al progresso dei processi industriali.

Le sfide chiave nell’implementazione delle valvole di sicurezza (PRV) includono il bilanciamento tra la sensibilità alla sovrapressione e la resistenza alle attivazioni errate, la garanzia della compatibilità con diversi gas e il rispetto di rigorosi standard internazionali. Man mano che le industrie si orientano verso pressioni operative più elevate e precursori chimici più volatili, la sofisticazione della tecnologia delle valvole di sicurezza (PRV) continua ad evolversi, incorporando sensori intelligenti e funzionalità di manutenzione predittiva.

Meccanica di base: come funzionano le valvole di sicurezza (PRV)

Al centro del funzionamento di una valvola di sicurezza (PRV) c’è il suo design “a prova di guasto” (fail-safe), che garantisce una protezione passiva senza richiedere alimentazione esterna o intervento manuale. A differenza dei regolatori di pressione che controllano attivamente la portata e la pressione tramite modulazione, le valvole di sicurezza (PRV) rimangono inattive fino al superamento di una soglia critica, momento in cui si attivano per scaricare il gas in eccesso.

Il principio fondamentale ruota attorno all’equilibrio delle forze. In una PRV tipica, la pressione interna del gas esercita una forza verso l’alto su un elemento di tenuta, come un disco o un otturatore, che viene contrastata da una forza verso il basso proveniente da una molla precaricata o da un meccanismo pilota. Il set point, o pressione di apertura, è il valore preciso al quale la forza del gas supera la forza opposta, dando inizio all’apertura della valvola.

In genere, il punto di regolazione è calibrato al 110% della pressione massima di esercizio ammissibile (MAWP) della bombola o dell’impianto, garantendo l’attivazione ben prima che si raggiunga la pressione di scoppio — spesso pari a 2,5 volte la MAWP. Ad esempio, in una bombola standard DOT-3AA con pressione di esercizio nominale di 2400 psi, la PRV potrebbe essere impostata a 2640 psi.

Una volta attivata, la valvola si apre in modo proporzionale o completamente, a seconda del modello. Le valvole a corsa completa raggiungono rapidamente la massima capacità di scarico, mentre quelle proporzionali modulano l’apertura in base all’eccesso di pressione.

Un aspetto critico è il meccanismo di richiusura. Dopo lo scarico della pressione, la valvola deve chiudersi in modo affidabile per impedire una perdita continua di gas. La differenza tra le pressioni di apertura e di chiusura, denominata scarico, viene idealmente ridotta al minimo — spesso al 5-10% nelle valvole di alta qualità. Un blowdown eccessivo può causare vibrazioni, con la valvola che si apre e si chiude rapidamente, provocando usura e inefficienza. I modelli avanzati incorporano elementi di smorzamento o soffietti bilanciati per controllare il blowdown, garantendo un funzionamento regolare.

Nei sistemi ad alta purezza, le valvole di sicurezza (PRV) devono inoltre ridurre al minimo lo spazio morto e la turbolenza per evitare la generazione di particelle o la contaminazione da riflusso. I test di tenuta all’elio effettuati durante la produzione garantiscono tassi di perdita inferiori a 1×10^{-9} atm-cc/sec, fondamentali per le applicazioni UHP.

Tipi di dispositivi di scarico della pressione

I dispositivi di scarico della pressione comprendono una vasta gamma di tecnologie su misura per applicazioni specifiche. Sebbene il termine PRV si riferisca spesso alle valvole a richiusura, le categorie più ampie includono opzioni senza richiusura, ciascuna con vantaggi e limiti specifici.

1. Valvole di sicurezza a molla: rappresentano la scelta prevalente per le bombole di gas grazie alla loro riutilizzabilità e regolabilità. Una molla elicoidale comprime un otturatore contro una sede, creando una tenuta. In caso di sovrapressione, l’otturatore si solleva, consentendo al gas di fuoriuscire attraverso l’orifizio di scarico. I vantaggi includono punti di regolazione precisi (regolabili tramite la tensione della molla) e una bassa perdita di pressione. Gli svantaggi riguardano la potenziale fatica della molla nel tempo, che richiede ispezioni regolari. Nei sistemi di gas per semiconduttori, queste valvole sono spesso elettrolucidate con una finitura superficiale Ra < 10 μin per garantire la purezza.

2. Dischi di rottura (dischi frangibili): Dispositivi non richiudibili costituiti da una sottile membrana metallica o composita progettata per rompersi a una pressione predeterminata. La tolleranza di rottura è tipicamente di ±5%, il che li rende altamente affidabili per un uso monouso. Sono spesso installati a monte delle valvole di riduzione della pressione (PRV) come sistema di backup, specialmente per gas tossici come l’arsina, dove è obbligatoria una doppia protezione. I vantaggi includono l’assenza totale di perdite prima della rottura e la compatibilità con fluidi corrosivi. Tuttavia, è necessaria la sostituzione dopo l’attivazione e i frammenti devono essere gestiti per evitare la contaminazione dell’impianto. Le considerazioni di progettazione includono la scelta tra dischi con scanalature e senza scanalature, dove i tipi con scanalature offrono modelli di rottura controllati.

3. Tappi fusibili: destinati principalmente alle bombole contenenti gas liquefatti come il propano o l’ammoniaca, questi dispositivi reagiscono al sovraccarico termico piuttosto che alla pressione. Una lega a basso punto di fusione (ad es. eutettica con punto di fusione intorno ai 165 °F) ostruisce un foro di sfiato; in caso di surriscaldamento, si scioglie, rilasciando il contenuto per prevenire il BLEVE. Sebbene efficaci in caso di incendio, sono meno comuni nei sistemi ad alta purezza a causa della limitata sensibilità alla pressione. Per una maggiore sicurezza stanno emergendo modelli ibridi che combinano elementi fusibili con valvole di sicurezza.

La scelta tra questi tipi dipende da fattori quali la volatilità del gas, le esigenze di ridondanza del sistema e l’ambiente operativo. Ad esempio, nelle camere bianche farmaceutiche si preferiscono valvole di sicurezza a molla con sedi in PTFE per la loro risigillabilità e i bassi livelli di sostanze estraibili.

Scienza dei materiali e compatibilità con i gas

La scelta dei materiali per le valvole di sicurezza è fondamentale, poiché l’incompatibilità può causare corrosione, infragilimento o guasti. La scelta è determinata dalla reattività chimica del gas, dall’intervallo di temperatura e dai requisiti di purezza.

L’acciaio inossidabile 316L è il punto di riferimento per le applicazioni UHP e leggermente corrosive. La sua composizione — 16-18% di Cr, 10-14% di Ni, 2-3% di Mo e <0,03% di C — garantisce un’eccellente resistenza alla corrosione puntiforme e interstiziale. Il basso tenore di carbonio riduce al minimo la precipitazione di carburi durante la saldatura, assicurando l’integrità strutturale. In fase di fabbricazione, le valvole vengono sottoposte a passivazione per formare uno strato protettivo di ossido.

Per gas aggressivi come il cloro o l’acido fluoridrico, vengono impiegate leghe quali l’Hastelloy C-276 (ad alto contenuto di Mo e W) o il Monel 400 (lega di Ni-Cu). L’Hastelloy resiste alla corrosione uniforme in ambienti acidi, con un indice di resistenza alla corrosione puntiforme (PREN) superiore a 45, di gran lunga superiore al valore di 25 del 316L. Il Monel eccelle nell’impiego in presenza di fluoruri grazie alla sua resistenza all’attacco dell’acido fluoridrico.

I materiali di tenuta variano: le sedi morbide come il PTFE (politetrafluoroetilene) o il PCTFE (policlorotrifluoroetilene) offrono tenute a tenuta di bolla a pressioni fino a 1000 psi, con basso attrito e ampia inerzia chimica. In condizioni di alta pressione (>3000 psi) o alta temperatura (>200 °C), le sedi metallo su metallo (ad es. rivestite in Stellite) garantiscono una maggiore durata, sebbene con tassi di perdita più elevati.

I test di compatibilità, secondo standard come l’ASTM G63, valutano i materiali in condizioni simulate. Per i gas piroforici, i materiali antiscintilla impediscono l’accensione. Tra le tendenze emergenti figurano i rivestimenti ceramici per una maggiore resistenza all’usura in flussi di gas abrasivi.

Integrazione in armadi per gas e collettori

Le valvole di sicurezza (PRV) sono raramente autonome; si integrano in sistemi completi di erogazione del gas, quali armadi e collettori, per garantire uno sfiato controllato e la ridondanza.

Negli armadi per gas, le valvole di sicurezza si collegano a linee di sfiato convogliate verso scrubber o torce, neutralizzando gli scarichi pericolosi. Ad esempio, in uno stabilimento di produzione di semiconduttori, una PRV montata su una bombola di silano scarica in uno scrubber a umido che assorbe i sottoprodotti tossici. Il progetto prevede limitatori di flusso per ridurre le portate di rilascio, in conformità con le norme NFPA 55.

I sistemi a collettore presentano spesso configurazioni di commutazione automatica con doppie PRV, consentendo il passaggio senza interruzioni da una bombola all’altra senza tempi di inattività. I sensori monitorano la pressione, attivando allarmi o arresti tramite l’integrazione con un PLC. In configurazioni ad alto rischio, come quelle dei test aerospaziali, le valvole di sicurezza a tripla ridondanza mitigano i guasti a punto singolo.

La progettazione del sistema prevede la modellazione con la fluidodinamica computazionale (CFD) per ottimizzare i percorsi di sfiato, riducendo al minimo la contropressione che potrebbe ritardare l’attivazione delle valvole di sicurezza. I materiali delle tubazioni sono compatibili con le specifiche delle valvole, mentre la saldatura orbitale garantisce giunti a tenuta stagna.

Manutenzione, collaudi e conformità

Per garantire prestazioni affidabili delle valvole di sicurezza (PRV) è necessaria una manutenzione proattiva. Le ispezioni visive consentono di individuare corrosione, detriti o manomissioni delle guarnizioni. Il collaudo a pressione (pop test) pressurizza la valvola per verificare la precisione del setpoint, utilizzando manometri calibrati e azoto come mezzo di prova.

Le prove al banco simulano le condizioni operative, misurando lo scarico e la portata secondo la norma API 526. Gli intervalli di ricertificazione variano: annuali per i gas pericolosi, biennali negli altri casi.

La conformità alla norma ASME Sezione VIII, Divisione 1 (per caldaie e recipienti a pressione) o alla norma ISO 4126 garantisce l’integrità progettuale. In Europa è richiesta la marcatura CE ai sensi della direttiva PED 2014/68/UE. La documentazione include i valori nominali di pressione e temperatura e i coefficienti di portata (Cv).

La manutenzione avanzata si avvale di analisi predittive, con sensori di vibrazione che rilevano le anomalie.

regolatore per serbatoi di azoto ad alta pressione
regolatore per serbatoi di azoto ad alta pressione
Conclusione

Le valvole di sicurezza (PRV) per bombole di gas rappresentano un pilastro fondamentale della sicurezza nei sistemi a gas ad alta purezza, coniugando precisione meccanica e innovazione nei materiali. Padroneggiandone la meccanica, le tipologie, i materiali, l’integrazione e la manutenzione, gli ingegneri promuovono infrastrutture resilienti. Man mano che le industrie avanzano verso condizioni estreme, l’evoluzione delle valvole di sicurezza (PRV) — che integra l’IoT e i controlli adattivi — guiderà ulteriori progressi, salvaguardando le operazioni e le vite umane.

Per ulteriori informazioni sulla progettazione e l’implementazione delle valvole di sicurezza per bombole di gas (PRV) nei sistemi a gas ad alta purezza, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/.
