Il kripton (Kr), un gas nobile con applicazioni che spaziano dall’illuminazione all’isolamento, dai laser alla ricerca scientifica, viene spesso stoccato e trasportato in bombole ad alta pressione, in genere fino a 3000 psi (200 bar) o oltre. L’interfaccia critica tra questa fonte ad alta pressione e l’applicazione a bassa pressione è il regolatore di gas. Una gestione o un’installazione impropria dei regolatori di Kr ad alta pressione può portare a guasti catastrofici, tra cui l’esplosione del regolatore, il rilascio incontrollato di gas, l’espulsione di componenti e potenziali rischi di asfissia. Questo articolo tecnico fornisce una guida completa e dettagliata alla manipolazione, all’installazione, al funzionamento e alla manutenzione in sicurezza dei regolatori di gas kripton ad alta pressione, ponendo l’accento sulla mitigazione dei rischi e sulle migliori pratiche del settore.

valvole di controllo del gas ad alta pressione per uso industriale
valvole di controllo del gas ad alta pressione per uso industriale
L’importanza del rigore procedurale
La natura inerte del kripton può indurre un falso senso di sicurezza. Tuttavia, i rischi principali associati al suo utilizzo sono di natura meccanica e fisiologica, non chimica. L’immensa energia potenziale immagazzinata in una bombola di gas compresso viene rilasciata e controllata dal regolatore. Un guasto a questo dispositivo trasforma la bombola in un potenziale proiettile. Inoltre, il kripton, essendo più denso dell’aria, può accumularsi nelle zone più basse, sostituendo l’ossigeno e creando un rischio immediato di asfissia negli spazi confinati.

Pertanto, la sicurezza non è un’opzione, ma un requisito ingegneristico fondamentale. Il rispetto di rigorosi protocolli procedurali — che comprendono la formazione del personale, la selezione delle attrezzature, l’installazione sistematica e una manutenzione disciplinata — è fondamentale per garantire la sicurezza del personale, proteggere le attrezzature e mantenere l’integrità del processo.

Comprensione del sistema: nozioni fondamentali sul regolatore di pressione del gas kripton e sulla bombola
Prima di procedere alla manipolazione, è necessario comprendere i componenti:

Bombola di kripton ad alta pressione: solitamente una bombola in acciaio o alluminio senza saldature con un gruppo valvola in ottone. Il raccordo di uscita della valvola è standardizzato.
Raccordo CGA: la Compressed Gas Association (CGA) assegna numeri specifici ai raccordi per impedire il collegamento accidentale di gas incompatibili. Per il kripton ad alta pressione (e altri gas nobili), l’attacco di uscita più comune è il CGA 580 per pressioni fino a 3000 psi. La verifica del codice CGA è il primo e più critico passo.

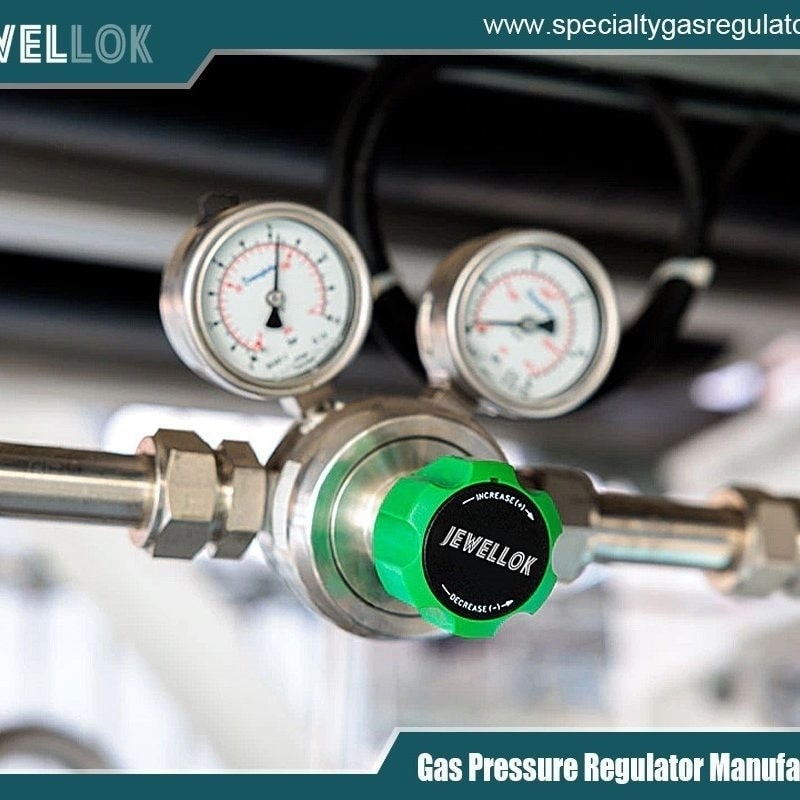

Regolatore di pressione: per le applicazioni ad alta pressione si raccomanda spesso l’uso di un dispositivo di riduzione della pressione a due stadi, al fine di garantire un controllo più stabile della pressione in uscita.
Lato di ingresso/alta pressione: progettato per la pressione massima della bombola (ad es. 3000 psi). Dotato di un raccordo CGA 580.
Lato di uscita/bassa pressione: dotato di un’uscita di erogazione (ad es. ¼” NPT femmina) e di una manopola di regolazione della pressione. L’intervallo di misurazione del manometro deve essere adeguato alla pressione di erogazione desiderata.
Materiali: i componenti interni devono essere compatibili con il kripton. Sebbene il kripton non sia corrosivo, le guarnizioni in elastomero (come il neoprene o il Viton) devono essere valutate in base ai requisiti di purezza. Per applicazioni che richiedono purezza ultraelevata, si utilizzano regolatori con diaframma metallico (interamente in metallo) per impedire il degassamento.
Protocolli di sicurezza e ispezione pre-installazione
3.1. Preparazione del personale e valutazione del luogo di lavoro

Formazione: Le installazioni devono essere eseguite esclusivamente da personale addestrato in materia di sicurezza dei gas compressi e sulle procedure specifiche relative ai regolatori.
DPI: I dispositivi di protezione individuale obbligatori includono occhiali di sicurezza con protezioni laterali o una visiera integrale, guanti resistenti e scarpe chiuse. Si consiglia l’uso di indumenti ignifughi.
Luogo di lavoro: L’area deve essere ben ventilata, pulita, asciutta e priva di fonti di accensione. Assicurarsi che vi sia spazio sufficiente per manovrare le bombole in sicurezza. Tenere a portata di mano un estintore di classe B o C.
Fissaggio della bombola: Verificare che la bombola sia fissata correttamente a una parete stabile, a un banco o a un carrello con una catena o una cinghia adeguata per impedirne il ribaltamento.
3.2. Ispezione dei componenti (“Controllare prima di collegare”)

Etichetta della bombola: Verificare che contenga kripton. Controllare la presenza di eventuali avvertenze di pericolo.
Valvola della bombola: ispezionare per verificare la presenza di danni visibili, corrosione o contaminazione da grasso/olio. Non utilizzare mai olio o lubrificanti sui raccordi del gas.
Ispezione del regolatore:
Corrispondenza del raccordo CGA: verificare visivamente che l’ingresso del regolatore (CGA 580) corrisponda all’uscita della valvola della bombola.
Integrità del manometro: verificare che il vetro non sia incrinato, che le lancette non siano piegate e che non vi siano segni di danneggiamento. I manometri devono recare adesivi di taratura validi, se richiesto dalle procedure di qualità.
Filtro di ingresso: se presente, assicurarsi che sia pulito.
Integrità della guarnizione: verificare la presenza e lo stato della guarnizione o del sigillo in corrispondenza del raccordo CGA. Non utilizzare mai un regolatore con una guarnizione mancante o danneggiata.
Attacco di uscita: assicurarsi che l’attacco di erogazione sia pulito e che il raccordo non sia danneggiato.
Manopola di regolazione: ruotarla in senso antiorario fino a quando non gira liberamente per depressurizzare completamente la camera della molla interna del regolatore prima dell’installazione.

Procedura di installazione passo dopo passo
Seguire scrupolosamente questa sequenza:

Fase 1: Pulire la valvola della bombola.
Dirigere l’uscita della valvola lontano da sé e dalle altre persone. Aprire brevemente e chiudere immediatamente la valvola della bombola (aprendola leggermente) per rimuovere eventuali tracce di polvere o detriti dall’orifizio. Questo spurgo ad alta velocità dura meno di un secondo.

Fase 2: Collegare il regolatore.
Con la manopola di regolazione del regolatore completamente svitata (in senso antiorario), allineare perfettamente l’ingresso del regolatore con l’uscita della valvola della bombola. Serrare a mano il dado di raccordo. Per un collegamento CGA 580, utilizzare una chiave adeguata per serrare il dado. Evitare di serrare eccessivamente; è sufficiente un serraggio leggero per comprimere la guarnizione. Una coppia eccessiva può danneggiare la filettatura o la guarnizione, causando una perdita.

Fase 3: Collegare il sistema di erogazione.
Collegare le tubazioni o i tubi a valle (ad es. a una camera a vuoto, a un tubo laser o a un pannello di gas) alla porta di uscita del regolatore. Utilizzare raccordi adeguati e assicurarsi che siano a tenuta stagna. In questa fase, mantenere chiusa la valvola a valle.

Fase 4: Pressurizzare gradualmente il regolatore.

Posizionarsi lateralmente rispetto al regolatore, non davanti ai manometri.
Aprire lentamente e completamente la valvola della bombola. Ciò garantisce che la guarnizione di tenuta della valvola della bombola sia correttamente posizionata e impedisce che un getto di gas ad alta pressione danneggi i componenti interni del regolatore. Si noterà che il manometro di alta pressione (in ingresso) indica la pressione della bombola.
Il manometro di bassa pressione (uscita) dovrebbe continuare a indicare zero.
Fase 5: Controllo delle perdite.

Con la valvola a valle chiusa, utilizzare una soluzione certificata per il rilevamento delle perdite (Snoop™) o un rilevatore di perdite a ultrasuoni su tutti i collegamenti: stelo della valvola della bombola, attacco CGA, giunti del corpo del regolatore e attacco di uscita.
Non utilizzare mai acqua saponata, poiché può corrodere i raccordi.
Se viene rilevata una perdita in corrispondenza del raccordo CGA, chiudere la valvola della bombola, depressurizzare il regolatore (vedere Passaggio 7) e serrare nuovamente o sostituire la guarnizione. Non tentare di effettuare riparazioni sotto pressione.
Passaggio 6: Impostazione della pressione di erogazione.

Con la valvola a valle del sistema ancora chiusa, ruotare lentamente la manopola di regolazione del regolatore in senso orario. Osservare l’aumento della pressione sul manometro di bassa pressione fino al valore desiderato.
Effettuare le regolazioni di precisione lentamente. Una pressurizzazione rapida può causare danni al diaframma o creare pericolosi picchi di pressione a valle.
Fase 7: Spegnimento del sistema e depressurizzazione del regolatore.
Quando non è più necessario il flusso di gas:

Chiudere la valvola della bombola.
Aprire la valvola a valle o l’impianto per scaricare la pressione dalla linea di erogazione. Il manometro di bassa pressione scenderà a zero.
Azionare la valvola di sfiato o di scarico del regolatore, se presente, oppure allentare con cautela il raccordo a valle per assicurarsi che tutta la pressione venga scaricata dal corpo del regolatore.
Allentare completamente la manopola di regolazione (in senso antiorario) fino a quando non risulta libera. Ciò allevia la tensione della molla sul diaframma, prolungandone la durata.
Anche il manometro di alta pressione indicherà ora zero una volta che il gas residuo tra la valvola della bombola e il regolatore sarà stato consumato o scaricato.

Sicurezza operativa e monitoraggio
Non lasciare mai incustodito per periodi prolungati un regolatore sotto pressione, a meno che non faccia parte di un sistema installato in modo permanente e monitorato.
Controllare regolarmente sia il manometro di alta che quello di bassa pressione durante il funzionamento per individuare eventuali fluttuazioni impreviste.
Se il regolatore mostra sintomi quali «creeping» (aumento della pressione in uscita con la valvola a valle chiusa) o «locking up» (mancata regolazione), è necessario un intervento di manutenzione immediato. Chiudere la valvola della bombola e sostituire il regolatore.
Prestare attenzione al raffreddamento adiabatico: la rapida espansione del gas ad alta pressione può causare un raffreddamento estremo, con il rischio di congelamento dei regolatori o delle tubazioni. Mantenere le portate entro i limiti specificati dal regolatore.

Procedure di emergenza
Fuga grave o rottura: evacuare immediatamente l’area se è sicuro farlo. Se possibile, da una distanza di sicurezza, chiudere la valvola principale della bombola. Ventilare accuratamente l’area prima di rientrarvi. Non rientrare in un’atmosfera povera di ossigeno.
Incendio: se è sicuro farlo, rimuovere le bombole dalla zona dell’incendio. In caso contrario, mantenere le bombole fresche spruzzandole con acqua da una posizione protetta. Non tentare mai di spostare una bombola che si è surriscaldata. Evacuare l’area e lasciare che se ne occupino i servizi di emergenza.
Esposizione personale (rischio di asfissia): in caso di vertigini o difficoltà respiratorie, recarsi immediatamente all’aria aperta. Somministrare ossigeno se si è addestrati a farlo e rivolgersi immediatamente a un medico.

Manutenzione, stoccaggio e tenuta dei registri
Manutenzione preventiva: i regolatori devono essere consegnati a un tecnico qualificato per l’ispezione interna, la pulizia e la sostituzione delle guarnizioni agli intervalli raccomandati dal produttore (spesso annualmente) o dopo qualsiasi sospetta contaminazione.
Stoccaggio: quando non sono in uso, conservare i regolatori in un ambiente pulito e asciutto con i tappi protettivi sia sulla porta di ingresso che su quella di uscita. Tenerli separati dalle apparecchiature utilizzate con gas corrosivi o reattivi.
Documentazione: tenere un registro per ciascun regolatore in cui siano riportate in dettaglio le date di installazione, i risultati delle ispezioni, la cronologia della manutenzione ed eventuali incidenti.
valvole di controllo per gas ad alta pressione per uso industriale
valvole di controllo per gas ad alta pressione per uso industriale
Conclusione
La gestione e l’installazione in sicurezza dei regolatori di gas kripton ad alta pressione costituiscono una pratica ingegneristica rigorosa, fondata sulla comprensione dei rischi, sul rispetto delle apparecchiature e sul seguire meticolosamente una lista di controllo procedurale. Non esistono scorciatoie per la sicurezza. Investendo in una formazione adeguata, effettuando ispezioni approfondite, attenendosi a una sequenza graduale di installazione e spegnimento e impegnandosi in una manutenzione proattiva, il personale e le strutture possono mitigare i rischi significativi associati ai gas inerti ad alta pressione. Le procedure qui descritte costituiscono un quadro di riferimento fondamentale che deve essere integrato con valutazioni dei rischi specifiche per ogni sito e con il rispetto di tutte le normative e gli standard locali, quali quelli dell’OSHA, della CGA e della NFPA. Ricordate: quando si lavora con sistemi ad alta pressione, la compiacenza è il vero pericolo.
