Regolatori di pressione del gas UHP ad alta pressione e alta portata: una panoramica tecnica completa

{{{sourceTextContent.subTitle}}}

Regolatori di pressione del gas UHP ad alta pressione e alta portata: una panoramica tecnica completa

{{{sourceTextContent.description}}}

Nel settore della gestione dei gas industriali, la precisione e la purezza sono fondamentali. I regolatori di pressione per gas ad altissima purezza (UHP), ad alta pressione e alta portata, rappresentano un componente fondamentale nei sistemi in cui i gas devono essere erogati a pressioni controllate senza comprometterne l’integrità. Questi regolatori sono progettati per gestire gas con livelli di purezza superiori al 99,999%, garantendo una contaminazione minima nelle applicazioni sensibili. I regolatori UHP si distinguono per la loro capacità di gestire pressioni in ingresso fino a diverse migliaia di libbre per pollice quadrato (psig), supportando al contempo portate elevate, spesso misurate in litri standard al minuto (slpm) o piedi cubi al minuto (scfm).

La domanda di tali regolatori proviene da settori quali la produzione di semiconduttori, l’industria farmaceutica, la biotecnologia e i laboratori analitici, dove anche tracce minime di impurità possono causare errori di processo o difetti del prodotto. Le capacità ad alta pressione consentono a questi dispositivi di interfacciarsi direttamente con bombole di gas ad alta pressione o sistemi di alimentazione sfusi, mentre le caratteristiche di alta portata permettono loro di supportare operazioni su larga scala senza cadute di pressione. Questo articolo approfondisce gli aspetti tecnici di questi regolatori, esplorandone la progettazione, il funzionamento, le applicazioni e le migliori pratiche per la scelta e la manutenzione.

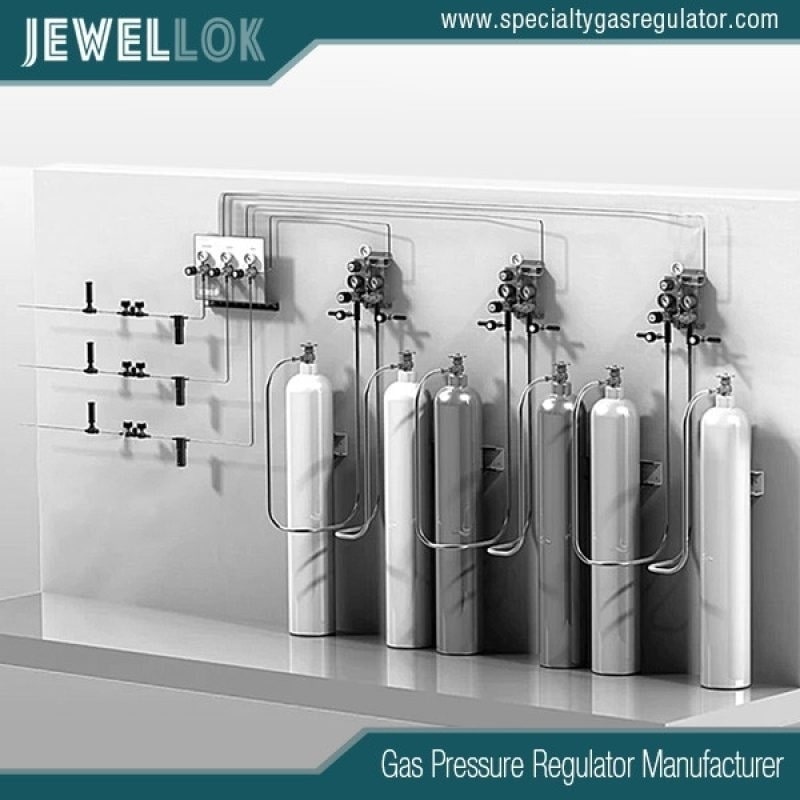

Produttori di regolatori per gas speciali ad alta purezza
Produttori di regolatori per gas speciali ad alta purezza
Comprendere i regolatori di pressione per gas UHP

I regolatori di pressione per gas ad altissima purezza sono valvole specializzate progettate per ridurre la pressione dei gas in entrata provenienti da una fonte ad alta pressione a un livello inferiore, utilizzabile per i processi a valle. A differenza dei regolatori standard, i modelli UHP danno priorità alla compatibilità dei materiali e all’integrità delle tenute per impedire il degassamento, la generazione di particelle o reazioni chimiche che potrebbero contaminare il flusso di gas.

Il termine “alta pressione” si riferisce in genere a pressioni di ingresso comprese tra 500 psig e oltre 4.500 psig, adatte a gas stoccati in bombole sottoposte a compressione estrema. L’alta portata, d’altra parte, è quantificata dal coefficiente di portata (Cv) del regolatore, che può raggiungere valori pari a 4,5 o superiori, consentendo portate fino a 1.200 slpm o più. Questa combinazione è essenziale per le applicazioni che richiedono un’erogazione rapida del gas senza creare colli di bottiglia nel sistema.

I regolatori UHP sono spesso classificati in base al numero di stadi: monostadio per una semplice riduzione della pressione, dove le variazioni della pressione in ingresso sono minime, e multistadio per scenari che richiedono maggiore stabilità in presenza di fluttuazioni nell’alimentazione. Le configurazioni con cupola caricata, in cui la pressione in uscita è controllata da una cupola caricata di gas anziché da una molla, offrono una maggiore precisione in ambienti ad alta portata.

Caratteristiche principali dei modelli ad alta pressione e alta portata

I moderni regolatori UHP ad alta pressione e alta portata incorporano diverse caratteristiche avanzate per soddisfare rigorosi requisiti prestazionali. Una caratteristica distintiva è il loro design compatto, che facilita l’integrazione in configurazioni con spazi limitati, come armadi per gas o linee di processo modulari. Nonostante l’ingombro ridotto, questi regolatori mantengono elevate capacità di portata grazie a geometrie interne ottimizzate che riducono al minimo la turbolenza e le perdite di pressione.

I materiali svolgono un ruolo cruciale nelle prestazioni degli UHP. I corpi e le parti a contatto con il fluido sono comunemente realizzati in acciaio inossidabile 316L VIM-VAR, sottoposto a fusione a induzione sotto vuoto e rifusione ad arco sotto vuoto per ottenere purezza e resistenza alla corrosione eccezionali. I diaframmi sono spesso realizzati con leghe metalliche come Hastelloy o Elgiloy, evitando l’uso di elastomeri che potrebbero introdurre contaminanti. Alcuni modelli adottano architetture prive di filettature e molle per eliminare potenziali vie di perdita e ridurre il distacco di particelle.

La stabilità della pressione è un’altra caratteristica fondamentale. I meccanismi brevettati presenti in questi regolatori riducono al minimo le fluttuazioni della pressione di uscita causate dalle variazioni della pressione di ingresso o dalle variazioni di portata. Ad esempio, i modelli azionati a gas utilizzano un sistema pilota per regolare dinamicamente la posizione della valvola, garantendo un’erogazione costante anche a portate elevate. Le pressioni di uscita possono essere regolate manualmente fino a 150 psig o preimpostate per applicazioni specifiche, con opzioni di controllo remoto tramite comando pneumatico.

La resistenza alle variazioni di temperatura è fondamentale, con intervalli di funzionamento compresi tra -40 °C e 71 °C, in grado di adattarsi a diverse condizioni ambientali. I raccordi terminali variano e includono guarnizioni a faccia metallica VCJ da 1/4 di pollice, saldature di testa per tubi o opzioni modulari a montaggio superficiale come le guarnizioni a C da 1,5 pollici, tutte progettate per garantire tenuta stagna nei sistemi UHP.

Progettazione e componenti

Il design dei regolatori di pressione del gas UHP ad alta pressione e alta portata è una combinazione di ingegneria meccanica e scienza dei materiali. Il cuore del sistema è il gruppo di rilevamento della pressione, tipicamente un diaframma o un pistone che risponde alle variazioni di pressione in uscita. Nei modelli basati su diaframma, la membrana flessibile isola il gas di processo dal meccanismo di azionamento, prevenendo la contaminazione.

La sede della valvola e l’otturatore sono fondamentali per il controllo della portata. I modelli ad alta portata presentano orifizi di dimensioni maggiori — fino a 1/2 pollice — e materiali come il PCTFE o il Vespel per garantire la durata in condizioni di alta pressione. Il corpo ospita le porte di ingresso e di uscita, spesso dotate di filtri integrati per trattenere particelle fino a livelli micrometrici.

Per la gestione delle alte pressioni, i regolatori incorporano coperchi e guarnizioni robusti. Le tenute metallo su metallo verso l’atmosfera garantiscono l’assenza totale di perdite esterne, mentre gli sfiati integrati nelle unità in acciaio inossidabile convogliano in modo sicuro eventuali sfiatamenti interni. Le varianti con carico a cupola includono una camera di carico separata riempita con un gas inerte, consentendo un controllo preciso senza molle meccaniche che potrebbero usurarsi nel tempo.

I modelli avanzati possono includere configurazioni a sei porte per un’installazione flessibile, con opzioni di ingresso dalla base e laterale. Alcuni modelli sono conformi agli standard USP Classe VI e BPE, soddisfacendo i requisiti biofarmaceutici in materia di pulibilità e sterilità.

Principi di funzionamento

Il principio fondamentale di un regolatore di pressione consiste nel mantenere una pressione di uscita prestabilita bilanciando le forze sull’elemento sensibile. In un regolatore UHP monostadio, il gas ad alta pressione entra dall’ingresso, passa attraverso l’orifizio della valvola e si espande nella camera di uscita. Il diaframma rileva la pressione di uscita e regola la posizione dell’otturatore tramite un sistema di leveraggi o un azionamento diretto.

Quando la pressione di uscita cala a causa di un aumento della domanda, il diaframma si flette, aprendo maggiormente la valvola per consentire un maggiore flusso. Al contrario, l’aumento della pressione chiude la valvola per limitare il flusso. In condizioni di flusso elevato, questo circuito di retroazione deve rispondere rapidamente per impedire il calo di pressione (droop) che si verifica a portate più elevate.

I regolatori con cupola migliorano questo aspetto utilizzando la pressione esterna del gas sulla cupola per impostare la forza di riferimento, offrendo una stabilità superiore rispetto ai modelli a molla. Per la purezza ultraelevata, l’assenza di filettature e molle riduce i volumi morti in cui i gas potrebbero ristagnare e causare contaminazione.

Nelle applicazioni ad alta pressione, le funzioni di auto-spurgo consentono lo scarico sicuro della pressione in eccesso, mentre le opzioni senza spurgo vengono utilizzate per i gas pericolosi. Il valore Cv determina la capacità di flusso: a parità di caduta di pressione, un Cv più elevato indica una portata maggiore, rendendo questi regolatori ideali per l’erogazione di gas sfusi.

Applicazioni

I regolatori di pressione per gas UHP ad alta pressione e alta portata trovano ampio impiego in tutti i settori industriali che richiedono ambienti con gas purissimi. Nella produzione di semiconduttori, controllano gas come azoto, argon e idrogeno per la lavorazione dei wafer, dove le impurità potrebbero causare difetti nei microchip.

I settori farmaceutico e biotecnologico li impiegano nei bioreattori e nelle linee di riempimento, garantendo l’erogazione di gas sterile per la produzione di farmaci. I laboratori analitici utilizzano regolatori UHP per la cromatografia e la spettrometria di massa, dove l’elevata portata consente di alimentare più strumenti contemporaneamente.

Nel settore energetico, gestiscono l’idrogeno ad alta pressione nei test sulle celle a combustibile o nella produzione di pannelli solari. Le industrie alimentari e delle bevande li utilizzano per la regolazione della CO₂ nei processi di carbonatazione, mantenendo la purezza per evitare sapori sgradevoli.

I sistemi di refrigerazione e HVAC traggono vantaggio dalla loro capacità di gestire refrigeranti ad alta pressione, mentre gli istituti di ricerca si affidano a essi per i gas di calibrazione nelle misurazioni di precisione. La loro versatilità si estende alla produzione di LED e fotovoltaica, dove il silano o l’ammoniaca ultrapuri vengono regolati a portate elevate.

Vantaggi e benefici

Il vantaggio principale di questi regolatori è il loro contributo all’affidabilità dei processi. Fornendo una pressione costante a portate elevate, riducono al minimo i tempi di inattività e migliorano la resa nella produzione. Il mantenimento della purezza riduce gli scarti derivanti da lotti contaminati, abbassando i costi operativi.

La loro struttura robusta garantisce una lunga durata, con esigenze di manutenzione minime grazie al design resistente alla contaminazione. L’efficienza energetica risulta migliorata poiché le pressioni stabili ottimizzano le prestazioni delle apparecchiature a valle.

La sicurezza è rafforzata da caratteristiche quali la protezione da sovrapressione e le guarnizioni a tenuta stagna, fondamentali per la gestione di gas ad alta pressione. La scalabilità consente l’integrazione sia in piccoli laboratori che in grandi impianti industriali, con opzioni modulari che facilitano gli aggiornamenti.

Criteri di selezione

La scelta del regolatore giusto comporta la valutazione di diversi parametri. Gli intervalli di pressione in ingresso e in uscita devono corrispondere all’applicazione, con modelli ad alta pressione selezionati per le fonti a bombola. I requisiti di portata determinano il valore Cv; calcolarlo in base al tipo di gas, alla temperatura e alla caduta di pressione.

La compatibilità dei materiali è essenziale: assicurarsi che le parti a contatto con il fluido resistano alla corrosività del gas. Il grado di purezza influenza le scelte progettuali, come il tipo di diaframma. Considerare i vincoli di installazione, quali le configurazioni e le dimensioni delle porte.

Il budget e le certificazioni (ad es. ISO, ASME) devono essere in linea con gli standard del settore. Eseguire prove di droop, lock-up (aumento di pressione dopo la chiusura) ed effetto della pressione di alimentazione per verificare le prestazioni.

Considerazioni relative alla manutenzione e alla sicurezza

La manutenzione regolare comprende ispezioni visive per individuare eventuali perdite e controlli dei manometri. Pulire con solventi approvati per mantenere la purezza, evitando metodi abrasivi che generano particelle.

I protocolli di sicurezza impongono un adeguato sfogo in spazi chiusi e l’uso di dispositivi di protezione individuale. Formare il personale sulla gestione dei sistemi ad alta pressione per prevenire incidenti. La ricalibrazione periodica garantisce la precisione.

In ambienti pericolosi, selezionare regolatori con sfoghi captati e classificazione antideflagrante. Depressurizzare sempre i sistemi prima di effettuare interventi di manutenzione.

Produttori di regolatori per gas speciali ad alta purezza
Produttori di regolatori per gas speciali ad alta purezza
Conclusione

I regolatori di pressione per gas UHP ad alta pressione e alta portata sono indispensabili per i moderni processi industriali che richiedono precisione e purezza. Il loro design avanzato consente una gestione efficiente del gas, sostenendo l’innovazione nei settori high-tech. Con l’evoluzione dei settori industriali, questi regolatori continueranno a progredire, incorporando controlli e materiali più intelligenti per prestazioni ancora maggiori.

Per ulteriori informazioni sui regolatori di pressione per gas UHP ad alta pressione e alta portata, potete visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
