Come testare e verificare la purezza e l'integrità della tenuta delle valvole per gas UHP a uso medico

{{{sourceTextContent.subTitle}}}

Come testare e verificare la purezza e l'integrità della tenuta delle valvole per gas UHP a uso medico

{{{sourceTextContent.description}}}

Le valvole mediche per gas UHP — che erogano ossigeno, protossido di azoto, aria medica e altri gas essenziali — costituiscono la linfa vitale invisibile delle moderne strutture sanitarie. L’integrità di questi sistemi è imprescindibile, poiché qualsiasi contaminazione o perdita può causare danni ai pazienti, malfunzionamenti operativi o persino eventi catastrofici. Al centro di queste reti di distribuzione ci sono le valvole: valvole di intercettazione, valvole di uscita, valvole di collettore e gruppi valvolari UHP di emergenza. Le loro prestazioni dipendono da due caratteristiche fondamentali: la purezza (che garantisce che il gas non sia contaminato dalla valvola stessa o da fonti esterne) e l’integrità della tenuta (che garantisce l’assenza totale di perdite accidentali). Questo articolo fornisce una guida tecnica completa alle metodologie, agli standard e alle migliori pratiche per testare e verificare queste proprietà critiche.

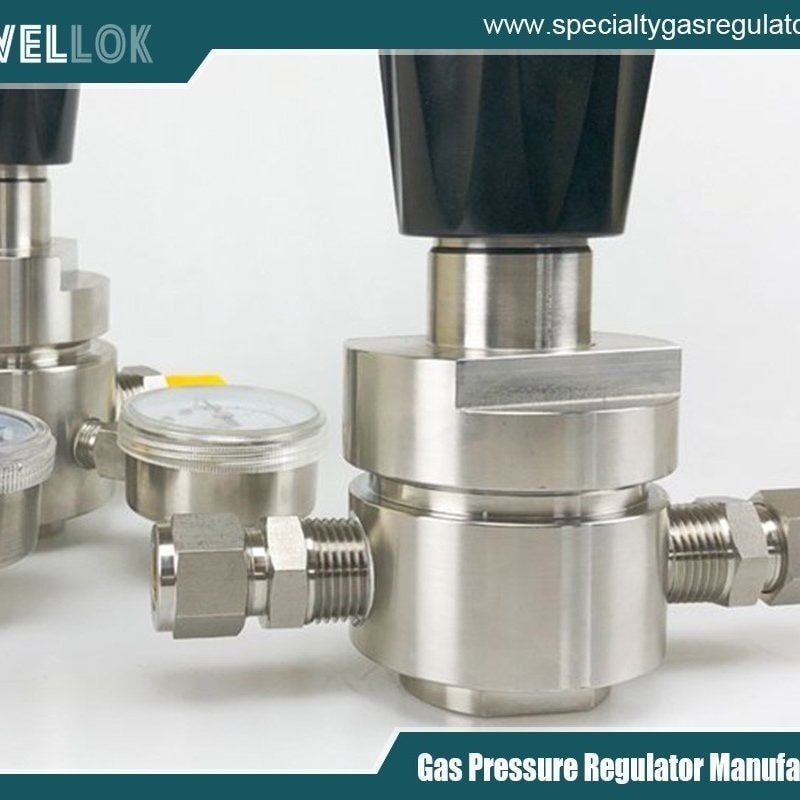

regolatore di pressione per bombole di CO₂
regolatore di pressione per bombole di CO₂
1. Il ruolo critico delle prestazioni delle valvole

In molte giurisdizioni, le valvole per gas UHP a uso medico sono classificate come farmaci, il che implica che la loro produzione e distribuzione debbano soddisfare standard di grado farmaceutico. Le valvole UHP fungono da punti di controllo all’interno di questo sistema. Una mancanza di purezza può comportare l’introduzione di particelle, composti organici volatili (COV), contaminanti microbici o contaminazione incrociata con altri gas. Un difetto di tenuta può causare perdite di gas (con conseguenti rischi per l’approvvigionamento, specialmente per l’ossigeno), la contaminazione atmosferica del flusso di gas o la creazione di ambienti pericolosi arricchiti di ossigeno.

Di conseguenza, i test non sono un evento una tantum, ma un requisito che accompagna l’intero ciclo di vita: vengono eseguiti dopo la produzione, durante l’installazione/messa in servizio, dopo la manutenzione e nell’ambito della validazione periodica. Il processo è regolato da rigorose norme internazionali e nazionali, principalmente la ISO 9170 (Unità terminali per sistemi di tubazioni di gas medicali), ISO 5359 (Tubi flessibili a bassa pressione per gas medicali), HTM 02-01 (Health Technical Memorandum del Regno Unito) e NFPA 99 (Codice nazionale antincendio degli Stati Uniti, capitolo sulle strutture sanitarie).

2. Principi fondamentali: pulizia e compatibilità

Prima delle prove specifiche, alcune fasi fondamentali garantiscono la validità delle prove:

Compatibilità dei materiali: i materiali delle valvole UHP (steli, sedi, guarnizioni — spesso elastomeri come l’EPDM o il cloroprene) devono essere compatibili con i gas specifici per prevenire il degrado, il rigonfiamento o reazioni chimiche che generano impurità.

Pulizia iniziale: dopo la produzione, le valvole vengono sottoposte a una pulizia di precisione per rimuovere oli di lavorazione, particolato e altri residui. I processi possono prevedere la pulizia a ultrasuoni con solventi di grado farmaceutico, seguita dall’essiccazione in un ambiente controllato e privo di particelle.

Manipolazione e imballaggio in condizioni di pulizia: le valvole devono essere confezionate in sacchetti puliti e antistatici e assemblate in camere bianche classificate secondo le norme ISO per prevenire la ricontaminazione.

3. Test e verifica della purezza

I test di purezza garantiscono che la valvola non diventi una fonte di contaminazione. Si concentrano sul percorso interno del gas e sull’interfaccia in cui il gas entra in contatto con i materiali della valvola UHP.

3.1. Test di contaminazione da particolato
Il particolato può danneggiare le apparecchiature respiratorie o essere introdotto direttamente nelle vie aeree del paziente.

Metodo: un gas pulito, secco e privo di particelle (tipicamente azoto o aria medicale) viene fatto passare attraverso la valvola a una portata specificata. L’effluente viene fatto passare attraverso un contatore di particelle a laser o un filtro a membrana.

Analisi: il contatore di particelle quantifica le particelle in intervalli di dimensione (ad es., ≥0,5 µm e ≥5,0 µm). Nel caso della raccolta su filtro, quest’ultimo viene esaminato al microscopio e le particelle vengono contate e classificate in base alle dimensioni.

Norma: La norma ISO 9170 specifica i livelli ammissibili di particolato. Ad esempio, può richiedere che l’unità terminale (compresa la valvola) non rilasci più di un certo numero di particelle per metro cubo di flusso di gas.

3.2. Analisi degli idrocarburi e dei composti organici volatili (COV)
I lubrificanti residui, i detergenti o il degassamento dei polimeri possono introdurre idrocarburi.

Metodo: Cromatografia gassosa (GC), spesso accoppiata a un rivelatore a ionizzazione di fiamma (FID) o a uno spettrometro di massa (MS). Si preleva un campione di gas facendo fluire un gas vettore inerte attraverso la valvola e intrappolando eventuali COV su una tubicella assorbente oppure iniettando direttamente l’effluente nel GC.

Analisi: Il cromatografo identifica e quantifica specifici composti di idrocarburi. Il contenuto totale di idrocarburi è spesso espresso come equivalente metano.

Standard: I limiti sono rigorosi, spesso nell’ordine di poche parti per milione (ppm) o addirittura parti per miliardo (ppb), specialmente per gli oli e gli idrocarburi pesanti.

3.3. Analisi dell’umidità (vapore acqueo)
L’eccesso di umidità può causare corrosione, proliferazione microbica e ostruzioni da ghiaccio nei sistemi ad alta portata.

Metodo: Utilizzo di un misuratore di punto di rugiada di precisione. Il gas viene fatto passare attraverso la valvola e ne viene misurato il punto di rugiada. Un punto di rugiada basso (ad es. <-40 °C) indica un gas estremamente secco.

Analisi: il punto di rugiada misurato viene convertito in contenuto di vapore acqueo (ad es. in mg/m³ o ppmv).

Norma: la NFPA 99 e le farmacopee (come l’USP) definiscono i livelli massimi di umidità per i gas medicali (ad es., per l’aria medicale, un punto di rugiada di -46 °C a pressione atmosferica è un requisito comune).

3.4. Identità e purezza del gas (contaminazione incrociata)
Questo verifica che la valvola eroghi il gas corretto e non contaminato.

Metodo: analisi del gas tramite spettroscopia infrarossa (IR), rilevamento paramagnetico (per l’O₂) o analizzatori a laser. Presso un’uscita terminale, il gas viene prelevato e analizzato.

Analisi: L’analizzatore conferma la concentrazione del gas (ad esempio, dal 99,5% al 100,5% per l’ossigeno medico) e verifica la presenza di contaminanti quali CO, CO₂ o altri gas che potrebbero indicare un collegamento incrociato o una perdita interna.

Norma: Le monografie della Farmacopea definiscono i livelli di purezza richiesti per ciascun gas medico.

3.5. Contaminazione biologica (sterilità)
Aspect fondamentale per le valvole utilizzate nei circuiti respiratori o nell’insufflazione, sebbene lo sia in misura minore per le valvole di distribuzione delle tubazioni.

Metodo: Se necessario, le valvole vengono sterilizzate (ad es. con ossido di etilene, in autoclave o con radiazioni gamma) e successivamente sottoposte a test di sterilità (immergendo i componenti in terreni di coltura) o a test per le endotossine batteriche (test LAL).

Analisi: la proliferazione di microrganismi indica il fallimento del test. I livelli di endotossine devono essere inferiori a una soglia prestabilita.

4. Prova e verifica dell’integrità della tenuta (prova di tenuta)

La prova di tenuta viene eseguita sia in condizioni statiche (chiusura) che dinamiche (simulazione di flusso).

4.1. Prova di mantenimento della pressione / decadimento della pressione (metodo primario)
Si tratta della prova quantitativa più comune per le valvole di intercettazione.

Metodo: La valvola UHP viene installata in un dispositivo di prova. L’ingresso viene pressurizzato con un gas di prova (spesso azoto o elio) fino a una pressione di prova specificata (ad esempio, 1,5 volte la pressione massima di esercizio, secondo la norma ISO 9170). La valvola viene quindi chiusa. La pressione viene monitorata con un trasduttore ad alta risoluzione per un periodo definito (ad es. 2 minuti).

Analisi: qualsiasi calo di pressione oltre il limite consentito (che tiene conto di lievi variazioni di temperatura) indica una perdita. La prova è altamente sensibile e può rilevare perdite molto piccole se eseguita in un ambiente a temperatura stabile.

Calcolo: La portata di perdita può essere stimata utilizzando la legge dei gas ideali se il volume a monte è noto.

4.2. Prova di immersione con bolle (qualitativa / a bassa sensibilità)
Una prova semplice e tradizionale per individuare perdite evidenti.

Metodo: La valvola pressurizzata viene immersa in un bagno d’acqua.

Analisi: un flusso costante di bolle indica una perdita significativa. Questo metodo è disordinato, può contaminare la valvola ed è insensibile alle piccole perdite. Viene spesso utilizzato come controllo approssimativo durante l’installazione, ma non è adatto per una validazione formale.

4.3. Rilevamento con gas tracciante (alta sensibilità)
Per applicazioni critiche o per individuare perdite molto piccole, si utilizzano gas tracciali come l’elio.

Metodo: Rilevamento delle perdite mediante spettrometria di massa dell’elio.

Metodo sotto vuoto: La valvola UHP viene pressurizzata con elio e collocata in una camera a vuoto collegata a uno spettrometro di massa. Viene rilevato qualsiasi elio che fuoriesce dalla valvola.

Metodo a “sniffer”: La valvola viene pressurizzata con elio e una sonda portatile “sniffer” rileva tutti i potenziali percorsi di perdita (guarnizioni, stelo, giunti del corpo).

Analisi: lo spettrometro di massa fornisce un valore quantitativo della portata di perdita (ad es. in mbar·L/s o atm·cc/s). Norme come la ISO 15848 definiscono le classi di tenuta per le valvole.

4.3. Perdita a flusso continuo (per valvole UHP in regolatori o uscite)
Verifica la tenuta del meccanismo stesso della valvola UHP in condizioni di flusso.

Metodo: Con la valvola in posizione chiusa, viene applicata pressione a monte. A valle viene collegato un flussometro o una buretta a pellicola di sapone. Viene misurato qualsiasi gas che fluisce oltre la sede della valvola chiusa.

Analisi: La portata misurata corrisponde al tasso di perdita dalla sede. La norma ISO 10524 (per i regolatori di pressione) specifica i tassi di perdita massimi consentiti.

5. Convalida integrata nei sistemi di tubazioni

Le prove sulle singole valvole UHP sono integrate da una convalida a livello di sistema:

Prova di interconnessione: Dopo l’installazione, ciascuna uscita viene testata con un analizzatore specifico per il gas per garantire la presenza del gas corretto: si tratta del test definitivo per verificare l’integrità della valvola e della tubazione contro eventuali collegamenti errati.

Test di purezza del sistema di tubazioni: L’intera tubazione, comprese tutte le valvole, viene spurgata e sottoposta a test per verificare l’assenza di contaminazione da particolato e idrocarburi prima di essere messa in servizio.

Test periodici (verifica continua): Le valvole di uscita vengono testate annualmente (secondo la norma NFPA 99) per verificare la presenza del gas corretto, la portata adeguata, l’assenza di perdite e l’integrità meccanica.

6. Documentazione e tracciabilità

Tutte le prove devono essere documentate in un rapporto di convalida o in un certificato di prova, che includa:

Identificativo univoco della valvola (numero di serie)

Norme applicabili e criteri di accettazione

Apparecchiature di prova utilizzate (con date di taratura)

Condizioni di collaudo (pressione, gas, durata)

Dati grezzi e risultati

Firma del tecnico e data
Ciò garantisce la piena tracciabilità, un principio fondamentale dei sistemi di qualità dei dispositivi medici (ISO 13485).

vmb produttore di scatole di distribuzione per valvole in Cina
vmb produttore di scatole di distribuzione per valvole in Cina
7. Conclusione

Verificare la purezza e l’integrità della tenuta delle valvole mediche per gas UHP è un’attività multidisciplinare che combina la scienza dei materiali, la fluidodinamica, la metrologia e la conformità normativa. Un protocollo di prova solido impiega una combinazione di metodi: calo di pressione per la verifica quantitativa della tenuta, gas tracciante per il rilevamento ultrasensibile delle perdite e gascromatografia/conteggio delle particelle per la garanzia della purezza. Queste prove, condotte nel quadro delle norme internazionali e con una documentazione meticolosa, non sono semplici ostacoli procedurali. Sono le garanzie essenziali che assicurano il funzionamento silenzioso, affidabile e sicuro dei sistemi di gas medicali da cui dipende in modo cruciale l’assistenza ai pazienti. Con il progredire della tecnologia, possiamo aspettarci un’ulteriore integrazione di stazioni di collaudo automatizzate, sensori in linea per il monitoraggio continuo e valvole ancora più intelligenti con capacità di autodiagnosi, elevando ulteriormente la sicurezza e l’affidabilità di questa infrastruttura ospedaliera vitale.
