Guida tecnica ai sistemi automatici di commutazione del gas

{{{sourceTextContent.subTitle}}}

Guida tecnica ai sistemi automatici di commutazione del gas

{{{sourceTextContent.description}}}

Negli ambienti industriali ad alta precisione, il passaggio da una fonte di gas esaurita a una riserva di approvvigionamento è più di una semplice necessità logistica: è una variabile di processo critica. Per settori che spaziano dalla produzione di semiconduttori e farmaceutica ai laboratori analitici e alle energie rinnovabili, qualsiasi fluttuazione o interruzione nella fornitura di gas può comportare perdite catastrofiche di prodotto, danni alle apparecchiature o rischi per la sicurezza. Il sistema di commutazione automatica del gas funge da principale misura di protezione contro questi rischi, garantendo un flusso continuo e ininterrotto di gas ad altissima purezza.

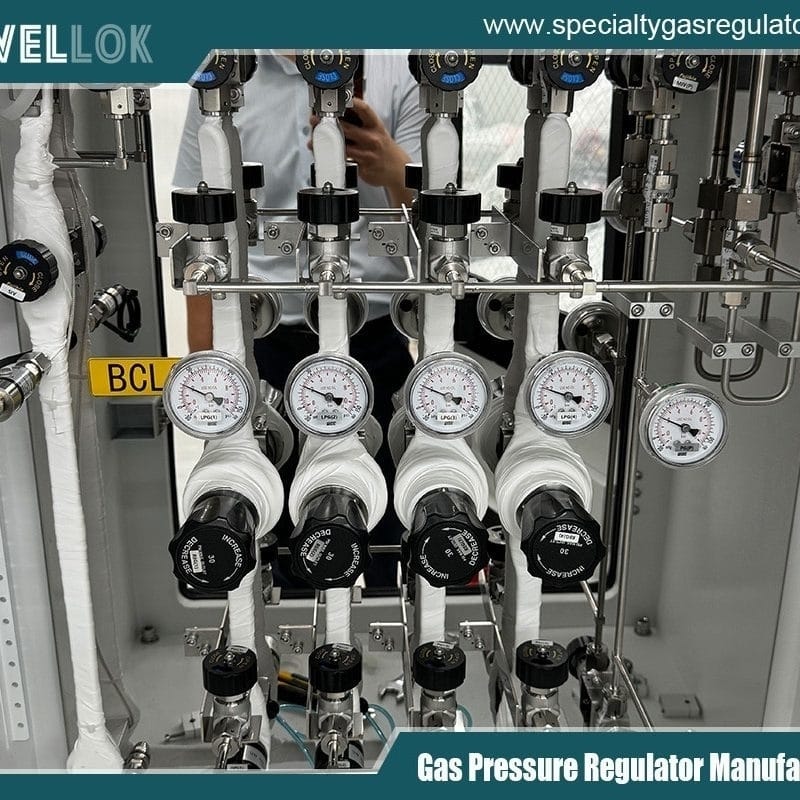

Regolatori di pressione per gas ad altissima purezza e alta portata
Regolatori di pressione per gas ad altissima purezza e alta portata
Comprendere il meccanismo di commutazione automatica del gas
Un sistema di commutazione automatica del gas, noto anche come collettore di commutazione, è un gruppo di controllo dei fluidi progettato per fornire un’erogazione ininterrotta di gas passando automaticamente da una bombola primaria (o da un gruppo di bombole) a una riserva secondaria una volta raggiunta una soglia di pressione predefinita.

A differenza dei sistemi manuali, che richiedono all’operatore di monitorare i manometri e azionare fisicamente le valvole, un sistema automatico funziona in modo autonomo. Tale autonomia è ottenuta tramite una logica basata sul differenziale di pressione o l’integrazione di sensori elettronici, consentendo un funzionamento 24 ore su 24, 7 giorni su 7, senza intervento umano.

Componenti tecnici principali
L’integrità e l’affidabilità di un sistema di commutazione dipendono dalla qualità dei suoi singoli componenti. I sistemi ad alte prestazioni, come quelli realizzati in acciaio inossidabile 316L, includono tipicamente:

Regolatori di pressione a doppio stadio: i collettori più avanzati utilizzano un processo di riduzione della pressione a due stadi. Il primo stadio riduce l’elevata pressione in ingresso proveniente dalle bombole, mentre il secondo stadio regola con precisione la pressione di mandata in base alle esigenze dell’applicazione, garantendo stabilità anche quando la pressione delle bombole diminuisce.
Valvola di commutazione automatica: il “cuore” del sistema. Nelle versioni pneumatiche/meccaniche, questa valvola reagisce alla differenza di pressione tra i due banchi. Nelle versioni elettroniche, un controllore logico programmabile (PLC) o un microcontrollore attiva un’elettrovalvola quando i sensori rilevano l’esaurimento delle bombole.
Trasduttori di pressione e manometri: forniscono dati in tempo reale sullo stato sia della fonte primaria che di quella secondaria.
Valvole di ritegno: installate su ciascun ingresso, le valvole di ritegno impediscono il riflusso e la contaminazione incrociata durante la sostituzione delle bombole.
Valvole di spurgo: i gruppi di spurgo integrati consentono agli operatori di rimuovere l’aria atmosferica e l’umidità dalle linee durante la sostituzione delle bombole, mantenendo la purezza del gas.
Allarmi visivi e acustici: questi avvisano il personale che è avvenuto un cambio di fonte e che la serie esaurita deve essere sostituita.

Materiali di ingegneria: il ruolo dell’acciaio inossidabile 316L
Per i gas speciali — in particolare quelli corrosivi, tossici o ad altissima purezza (UHP) — la scelta del materiale non è negoziabile. L’acciaio inossidabile 316L è lo standard del settore grazie alla sua resistenza superiore alla corrosione e alle basse proprietà di degassamento.

Nelle applicazioni UHP, come la produzione di semiconduttori, i componenti vengono spesso sottoposti a elettrolucidatura per ottenere una finitura superficiale pari o superiore a 5Ra. Questa superficie ultra-liscia riduce al minimo l’intrappolamento di particelle e impedisce l’accumulo di contaminanti che potrebbero compromettere l’integrità del flusso di gas.

Principio di funzionamento: il metodo del differenziale di pressione
Il metodo meccanico più comune per la commutazione automatica si basa su un differenziale di pressione.

Configurazione del sistema: sia il banco primario che quello secondario sono collegati e aperti. Il regolatore primario è impostato su una pressione di erogazione leggermente superiore rispetto a quella del regolatore secondario.
Consumo primario: il sistema preleva dalla banca primaria poiché il suo setpoint più elevato mantiene chiusa la valvola di ritegno secondaria.
Il passaggio: man mano che le bombole primarie si stanno esaurendo, la pressione scende al di sotto del setpoint del regolatore secondario. In questo preciso momento, il regolatore secondario “subentra” nel carico.
Ripristino: una volta che l’operatore ha sostituito le bombole primarie vuote, ruota una manopola o ripristina il controllo elettronico per designare le nuove bombole come fonte primaria, e il ciclo continua.

Applicazioni critiche
Semiconduttori: i moderni microchip richiedono un flusso costante di gas come il silano, il trifluoruro di azoto e l’argon. Anche un calo di pressione di un solo millisecondo durante una commutazione può rovinare un wafer di silicio.
Laboratori: gli strumenti di gascromatografia e spettrometria di massa richiedono gas vettori stabili e di elevata purezza per ottenere risultati accurati.
Ospedali: i collettori di gas medicali garantiscono che i sistemi di supporto vitale, come i ventilatori, dispongano di una fornitura costante di ossigeno o protossido di azoto.
Energia rinnovabile: la produzione di celle a combustibile a idrogeno e la fabbricazione di pannelli solari si affidano a questi sistemi per mantenere linee di produzione ad alta produttività.

Standard di sicurezza e prestazioni
Quando si progetta o si implementa un sistema automatico di commutazione del gas, è fondamentale la conformità agli standard internazionali. Ciò include il rispetto delle norme ASME (American Society of Mechanical Engineers) per i recipienti a pressione e la certificazione CE per i componenti elettronici. Inoltre, i sistemi che trattano gas infiammabili devono incorporare dispositivi antincendio ed essere collegati a terra per prevenire le scariche elettrostatiche.

Manutenzione e durata
Per garantire un elevato numero di cicli di funzionamento (che spesso supera 1 milione di operazioni nei sistemi di fascia alta), è necessaria una manutenzione regolare. Ciò comporta:

Prove di tenuta: controllo periodico di tutti i giunti e dei raccordi a spirale mediante rilevamento di perdite con elio o soluzioni specializzate.
Taratura dei regolatori: verifica che le soglie di pressione di commutazione rimangano accurate.
Ispezione dei componenti: controllo delle valvole a membrana e delle guarnizioni per individuare eventuali segni di usura o degrado chimico.
Regolatori di pressione per gas ad altissima purezza e ad alta portata
Regolatori di pressione per gas ad altissima purezza e ad alta portata
Conclusione

Il sistema automatico di commutazione del gas è un elemento fondamentale della moderna gestione dei gas industriali. Eliminando l’errore umano, riducendo al minimo i tempi di inattività e garantendo la purezza assoluta della fornitura di gas, questi sistemi consentono alle industrie high-tech di superare i limiti della precisione e dell’efficienza. Con la continua crescita delle esigenze produttive, l’integrazione di componenti in acciaio inossidabile 316L e di sistemi di automazione avanzati rimarrà lo standard per l’erogazione di gas in applicazioni mission-critical.
