Come scegliere la valvola UHP per gas argon: valvola a membrana o a soffietto

{{{sourceTextContent.subTitle}}}

Come scegliere la valvola UHP per gas argon: valvola a membrana o a soffietto

{{{sourceTextContent.description}}}

Nel mondo della produzione avanzata e della ricerca — dalla fabbricazione di semiconduttori e dal fotovoltaico al settore aerospaziale e alla chimica analitica — l’integrità dei gas di processo è imprescindibile. L’argon, in quanto gas inerte di protezione e spurgo, è onnipresente in questi settori. Tuttavia, il suo valore dipende interamente dalla sua purezza. L’introduzione di contaminanti a livelli di parti per miliardo (ppb) o addirittura di parti per trilione (ppt) può portare a perdite catastrofiche di resa, dati di ricerca errati o guasti ai componenti.

La valvola è spesso l’anello più debole in un sistema di erogazione di argon ad altissima purezza (UHP). Si tratta di un dispositivo meccanico con parti mobili posizionate direttamente nel flusso di gas, il che lo rende un punto nevralgico per potenziali ingressi, intrappolamenti e degassamento. Pertanto, la scelta del tipo di valvola corretto non è una questione di convenienza, ma una decisione ingegneristica fondamentale che incide sulle prestazioni del sistema, sulla sicurezza operativa e sul costo totale di proprietà.

Per l’utilizzo con l’argon, il dibattito verte prevalentemente su due tecnologie superiori: la valvola a diaframma e la valvola a soffietto metallico. Questo articolo fornisce un confronto tecnico dettagliato, guidando ingegneri e progettisti di sistemi attraverso i parametri critici per effettuare una scelta informata.

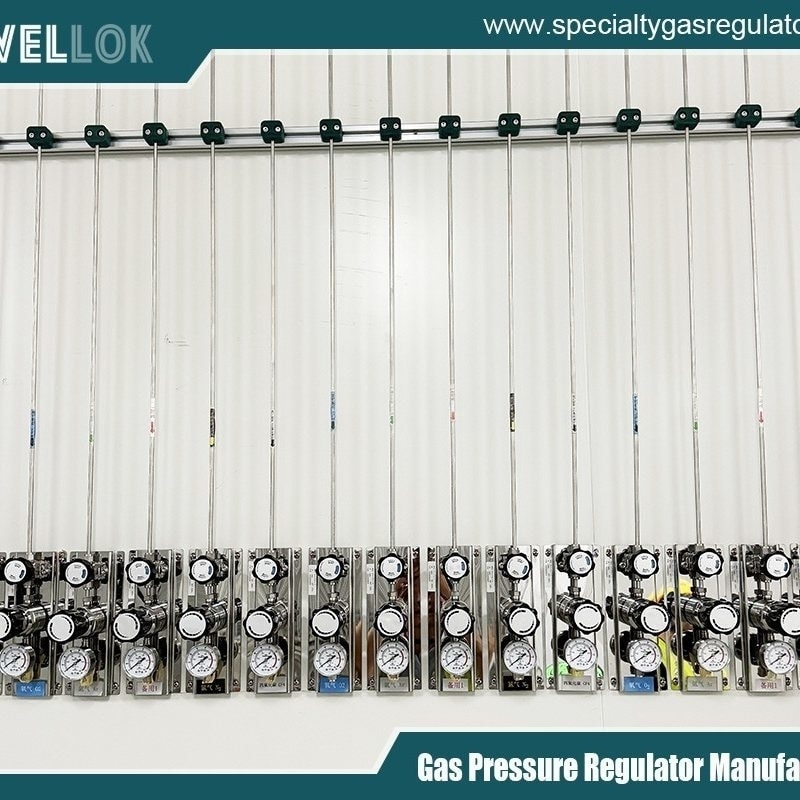

Scatola di raccordo per valvole del gas SIH4
Scatola di raccordo per valvole del gas SIH4
Comprendere la sfida della contaminazione

Prima di valutare le valvole, è necessario comprendere ciò che sono progettate per prevenire:

Generazione di particelle: l’usura interna delle guarnizioni e delle parti mobili crea particelle microscopiche.
Permeazione: la diffusione di gas atmosferici (ad es. O₂, N₂, H₂O) attraverso le guarnizioni polimeriche o le pareti del corpo valvola.
Degassamento: il desorbimento di umidità, idrocarburi e altre sostanze volatili dalle superfici interne e dalle guarnizioni.
Zone morte e perdite virtuali: cavità interne in cui il gas può ristagnare, rimanere intrappolato e rifluire lentamente nel flusso.
Perdite: sia esterne (verso l’atmosfera) che interne (dallo stelo al corpo).
Le valvole UHP sono progettate per ridurre al minimo tutti questi fenomeni attraverso specifiche filosofie di progettazione.

La valvola a membrana – Un design a difesa sigillata

Principio di funzionamento:
Una valvola a membrana utilizza una membrana flessibile, tipicamente in polimero, come elemento di tenuta e barriera. Lo stelo dell’attuatore preme la membrana contro una sede rialzata (soglia) nel corpo della valvola per arrestare il flusso. Quando è retratto, il diaframma si solleva completamente, offrendo un percorso di flusso regolare e senza ostacoli. La caratteristica fondamentale è che il diaframma isola completamente il meccanismo della valvola (stelo, molla, attuatore) dal gas di processo.

Vantaggi chiave per l’argon UHP:

Isolamento senza pari: il design ermeticamente sigillato garantisce zero perdite dallo stelo nel flusso di gas (perdita interna) e zero contatto del gas con il meccanismo dell’attuatore. Questo è il suo punto di forza principale.
Volume interno e zone morte minimi: quando la valvola è aperta, il percorso del flusso è rettilineo e può risultare estremamente scorrevole, simile a quello di un tubo. Ciò garantisce uno spurgo efficiente e zone di permanenza minime.
Bassa generazione di particelle: in assenza di guarnizioni dinamiche dello stelo esposte al gas e poiché l’azione di tenuta primaria consiste nella leggera compressione di un diaframma su una soglia liscia, la generazione di particelle è molto bassa.
Eccellente tenuta alle fughe di elio: i modelli possono raggiungere tassi di perdita esterna eccezionalmente bassi (< 1 x 10⁻⁹ atm cc/sec He).
Resistenza alla corrosione: i corpi sono tipicamente in acciaio inossidabile 316L VIM/VAR (fuso per induzione sotto vuoto/rifuso ad arco sotto vuoto), mentre la membrana a contatto con il fluido può essere realizzata con materiali altamente inerti come il PCTFE (Kalrez®) o il PTFE.

Limiti intrinseci:

Il diaframma come unico punto di guasto: il diaframma è un componente soggetto a usura. La sua durata a flessione determina la durata ciclica della valvola. Un guasto può causare una rottura catastrofica.
Intervallo limitato di temperatura e pressione: La membrana polimerica limita le temperature di esercizio (tipicamente da -20 °C a 150 °C) e i valori nominali di pressione (dal vuoto totale a ~1500 psi, a seconda del progetto). Improvvisi picchi di pressione possono danneggiarla.
Potenziale di permeazione: Sebbene minimo con fluoropolimeri di alta qualità, è possibile un certo livello di permeazione dei gas atmosferici attraverso la membrana, il che può risultare critico per le applicazioni che richiedono la massima purezza.
Coefficiente di flusso (Cv): Sebbene buono, il deflettore rialzato può creare un percorso di flusso leggermente più restrittivo rispetto a una valvola a soffietto a passaggio totale.

La valvola a soffietto metallico – Una barriera robusta, interamente in metallo

Principio di funzionamento:
Una valvola a soffietto utilizza un soffietto metallico ondulato e sigillato ermeticamente come tenuta mobile dello stelo. Lo stelo è fissato alla parte superiore del soffietto, che si allunga e si contrae durante l’azionamento. La tenuta primaria all’estremità dello stelo è tipicamente costituita da un otturatore metallico (ad es. in acciaio inossidabile) che sigilla contro una sede metallica (spesso con una guarnizione morbida e inerte come il nichel o l’argento). Il soffietto forma una barriera dinamica interamente in metallo tra il gas di processo e l’atmosfera.

Vantaggi chiave della valvola per argon UHP:

Percorso a contatto con il fluido interamente in metallo e resistente alle alte temperature: il soffietto, lo stelo e il corpo sono tutti in metallo (acciaio inossidabile 316L, lega 600, ecc.), eliminando il degassamento e la permeazione dei polimeri. Ciò consente il bake-out ad alta temperatura (ad es. oltre 300 °C) per ottenere i tassi di degassamento più bassi possibili.
Estrema durata e resistenza alle alte pressioni: i soffietti metallici sono robusti, in grado di resistere a pressioni molto elevate (fino a 6000 psi o più) e non sono soggetti a guasti improvvisi come un diaframma. La durata di vita è in genere molto elevata (oltre 100.000 cicli).
Ideali per gas abrasivi o ad alta temperatura: la struttura interamente in metallo è ideale in presenza di rischi legati a plasma, calore o condizioni anomale che potrebbero danneggiare un diaframma polimerico.
Elevata capacità di flusso (Cv): i modelli presentano spesso un percorso di flusso a passaggio pieno e diretto con restrizioni minime, offrendo un’eccellente conduttanza.
Modalità di guasto affidabile e prevedibile: un soffietto si guasta in genere sviluppando una piccola perdita, rilevabile tramite un aumento della pressione interna o tramite prove di tenuta, piuttosto che con una rottura improvvisa.

Limiti intrinseci:

Volume virtuale: le convoluzioni del soffietto creano piccoli volumi difficili da spurgare in cui il gas può rimanere intrappolato. Si tratta di una “perdita virtuale”. I modelli di alta qualità riducono al minimo questo fenomeno grazie a tecniche di imbutitura profonda e a speciali caratteristiche di spurgo.
Particelle di usura metallo-metallo: l’azione di tenuta comporta spesso un contatto metallo-metallo (otturatore/sede), che può generare particelle metalliche. Le varianti con sede morbida mitigano questo fenomeno.
Affaticamento del soffietto: pur essendo resistente, il soffietto è soggetto ad affaticamento ciclico. La sua durata dipende dalla lunghezza della corsa, dal differenziale di pressione e dal materiale.
Rischio di perdite interne: se la tenuta primaria dell’otturatore si degrada, possono verificarsi perdite interne, sebbene ciò non comporti una contaminazione dell’atmosfera.

Confronto diretto e matrice decisionale

Parametro Valvola a membrana Valvola a soffietto metallico Verdetto
Barriera di tenuta primaria Membrana polimerica Soffietto metallico Soffietto per temperatura/robustezza; membrana per un isolamento perfetto.
Purezza massima (degassamento) Eccellente (con trattamento termico) Superiore (interamente in metallo, temperature di trattamento termico più elevate) Il soffietto vince per le specifiche di degassamento assolutamente più basse.
Perdite interne (dallo stelo al corpo) Zero (completamente isolato) Possibile (tramite guarnizione a otturatore) Il diaframma è la soluzione definitiva per prevenire la contaminazione dallo stelo al corpo.
Generazione di particelle Molto bassa Bassa (potenziale derivante dalla tenuta metallica) Il diaframma presenta un leggero vantaggio, ma entrambi sono eccellenti nei progetti UHP.
Durata di vita e prevedibilità Buona (10.000-100.000 cicli). Il guasto è improvviso. Molto elevata (oltre 100.000 cicli). Il guasto è graduale (perdita). Il soffietto è indicato per applicazioni ad alto numero di cicli o che richiedono un’affidabilità critica.
Pressione e temperatura Limitate dal diaframma (ad es., 1.500 psi, 150 °C) Elevate (ad es., 6.000 psi, 450 °C) Soffietti per condizioni di pressione/temperatura elevate o bake-out >200 °C.
Conduttanza di flusso (Cv) Buona Tipicamente più elevata (design a passaggio totale) Soffietti per applicazioni ad alta portata.
Perdite virtuali / Spurgo Eccellente (superficie liscia, volume interno minimo) Buona (richiede un'attenta progettazione per ridurre al minimo il volume del soffietto) Il diaframma è più semplice da spurgare completamente.
Costo totale di proprietà Costo iniziale inferiore; costo di sostituzione del diaframma. Costo iniziale superiore; manutenzione molto ridotta. Diaframma per un numero ridotto di cicli, soffietto per un numero elevato di cicli/costo del ciclo di vita.

Linee guida per la scelta in base all’applicazione

Scegliere una valvola a diaframma quando:

L’isolamento assoluto è fondamentale: negli strumenti analitici (ad es. GC-MS, ICP-MS) o nei processi sensibili in cui è inaccettabile qualsiasi possibilità che il degassamento del lubrificante o dell’attuatore raggiunga il campione.
Lo spurgo rapido e il volume morto ridotto sono fondamentali: nella gascromatografia o nei sistemi a collettore in cui il volume della cavità della valvola influisce direttamente sul tempo di risposta del sistema e sulla forma del picco.
Le condizioni operative sono moderate: il sistema ad argon funziona entro intervalli standard di temperatura (<150 °C) e pressione (<1500 psi).
Il costo è un vincolo primario per le applicazioni a basso numero di cicli: per sistemi in cui le valvole vengono azionate raramente (ad es. valvole di isolamento per armadi per gas).

Scegliere una valvola a soffietto metallico quando:

È richiesta estrema purezza con trattamento termico (bake-out): nei sistemi di erogazione di precursori per semiconduttori o nelle camere di simulazione spaziale, dove le condizioni UHV/UHP richiedono guarnizioni interamente metalliche e trattabili termicamente per livelli di impurità nell’ordine dei ppb/ppt.
Sono necessarie durata e un elevato numero di cicli: in banchi di prova automatizzati, commutazioni frequenti dei collettori o qualsiasi applicazione che richieda centinaia di cicli al giorno.
Sono coinvolte alta pressione o alta temperatura: per l’erogazione di argon ad alta pressione (ad es. per lo sputtering) o sistemi sottoposti a bake-out in situ.
Affidabilità e manutenzione prevedibile sono fondamentali: in sistemi di difficile accesso o critici per la sicurezza, dove una modalità di guasto graduale (perdita rilevabile) è preferibile rispetto a una improvvisa.
Scatola del collettore delle valvole per gas sih4
Scatola del collettore delle valvole per gas sih4
Conclusione

La scelta tra una valvola a membrana e una a soffietto per l’argon UHP non consiste nel trovare una tecnologia universalmente “migliore”, ma nell’allineare le caratteristiche della valvola alle priorità del sistema.

La valvola a membrana incarna la filosofia del “contenimento perfetto”. Sacrifica parte della robustezza e dei limiti di temperatura per ottenere una barriera senza compromessi tra il processo e il mondo meccanico. È il bisturi del chirurgo: preciso, pulito e ideale per ambienti controllati.
La valvola a soffietto metallico incarna la filosofia della “robusta integrità”. Adotta una struttura interamente in metallo per garantire la massima stabilità, durata e prestazioni alle alte temperature, gestendo al contempo meticolosamente il compromesso relativo al volume virtuale interno. È il cavallo di battaglia industriale: potente, affidabile e costruita per condizioni impegnative.
Per la maggior parte delle applicazioni con valvole per gas argon UHP, se il vostro sistema può essere sottoposto a trattamento termico a temperature superiori a 150 °C o richiede una durata estrema, la valvola a soffietto metallico è la scelta predefinita e standard del settore. Se la vostra applicazione è altamente sensibile al volume interno, opera in condizioni moderate e richiede il massimo isolamento dell’attuatore, la valvola a membrana rappresenta una soluzione eccellente e spesso più economica.

Consultate sempre le specifiche certificate dal produttore per quanto riguarda i tassi di perdita, il conteggio delle particelle, i dati di degassamento e i valori Cv. In definitiva, la scelta migliore è quella che garantisce la purezza, l’affidabilità e il rapporto qualità-prezzo richiesti per la vostra specifica applicazione con argon.
