Introduzione: Il ruolo fondamentale della regolazione della pressione negli ambienti UHP
Nel panorama della moderna produzione high-tech — che spazia dai semiconduttori al fotovoltaico fino al settore aerospaziale — l’integrità dei sistemi di erogazione del gas è fondamentale. Il cuore di questi sistemi è costituito dal regolatore di pressione a membrana collegata per ultra-alta purezza (UHP). Man mano che le dimensioni dei dispositivi si riducono a una scala inferiore ai 5 nm, il margine di errore relativo alla contaminazione da gas, all’instabilità della pressione e alle perdite si azzerano.

Il regolatore di pressione a diaframma legato UHP non è semplicemente una valvola; è uno strumento di precisione progettato per colmare il divario tra lo stoccaggio di massa ad alta pressione e le delicate camere di processo. Questo articolo offre un’analisi tecnica esaustiva della sua architettura, dei meccanismi del design a diaframma collegato, delle considerazioni relative alla scienza dei materiali e del suo ruolo indispensabile nelle catene di approvvigionamento globali.

Regolatori di pressione del gas in acciaio inossidabile 316L UHP
Regolatori di pressione del gas in acciaio inossidabile 316L UHP
Definizione dell’architettura a “diaframma legato”
Per comprendere l’importanza del design “legato”, occorre innanzitutto comprendere i limiti dei regolatori di pressione standard. In un regolatore convenzionale, la membrana e l’otturatore (il componente interno che regola il flusso) sono due entità separate tenute insieme dalla tensione di una molla o dalla pressione del gas.

In un regolatore di pressione UHP a diaframma collegato, il diaframma è collegato meccanicamente — ovvero “legato” — all’otturatore. Questo collegamento meccanico garantisce che, quando il diaframma si sposta verso l’alto (a causa di una diminuzione della pressione a valle o di una regolazione manuale), spinga fisicamente l’otturatore nella posizione aperta. Al contrario, quando il regolatore viene chiuso, il diaframma spinge l’otturatore contro la sede.

2.1 Vantaggi del collegamento meccanico

Chiusura positiva: i regolatori standard si affidano alla forza di una molla per chiudere l’otturatore. In caso di presenza di particelle o di “scorrimento della sede”, la tenuta potrebbe non reggere. Il design con diaframma collegato consente all’utente di spingere manualmente l’otturatore contro la sede, garantendo una tenuta a prova di perdite anche in presenza di contaminanti minori.
Gestione di gas pericolosi: molti processi UHP coinvolgono gas piroforici, tossici o corrosivi (ad es. silano, fosfina, cloruro di idrogeno). Il diaframma collegato garantisce che il regolatore non si “apra per guasto”, prevenendo rilasci catastrofici di gas.
Riduzione dell’isteresi: il collegamento diretto riduce il “gioco” tra i componenti, fornendo una risposta più lineare e prevedibile alle variazioni di pressione.

Scienza dei materiali e integrità delle superfici
Nel mondo UHP, le superfici “a contatto con il fluido” — quelle a contatto con il gas — devono essere chimicamente inerti e fisicamente lisce.

3.1 Acciaio inossidabile 316L ed elettrolucidatura

Lo standard industriale per il corpo di un regolatore di pressione UHP a diaframma fissato è l’acciaio inossidabile 316L, spesso raffinato tramite processi a fusione singola o doppia (VIM/VAR) per ridurre le inclusioni. Per raggiungere lo standard UHP, questi corpi vengono sottoposti a elettrolucidatura. Questo processo elettrochimico rimuove i “picchi e le valli” della superficie metallica a livello microscopico, ottenendo una finitura superficiale pari o inferiore a 10 Ra. Ciò impedisce che umidità e particelle rimangano intrappolate sulla superficie (degassamento).

3.2 Leghe esotiche per impieghi corrosivi

Per gas come l’HCl anidro o l’HBr, anche l’acciaio inossidabile 316L può essere soggetto a corrosione puntiforme. In questi casi, la membrana — il componente sottoposto alle sollecitazioni maggiori — è tipicamente realizzata con leghe ad alta resistenza quali Hastelloy C-22 o Elgiloy. Questi materiali offrono una durata a fatica superiore e una maggiore resistenza agli attacchi chimici.

Parametri prestazionali: droop, effetto della pressione di alimentazione e tenuta
Quando si specifica un regolatore di pressione UHP a diaframma vincolato, gli ingegneri si concentrano su tre curve prestazionali fondamentali.

4.1 Il fenomeno del “droop”

Il droop è la diminuzione della pressione di uscita all’aumentare della portata. Un regolatore UHP di alta qualità è progettato con un diaframma sensibile di grandi dimensioni per ridurre al minimo questo effetto. Il design a diaframma collegato contribuisce a mantenere un “set point” stabile in condizioni di portata variabili, il che è fondamentale per processi come la deposizione a strato atomico (ALD).

4.2 Effetto della pressione di alimentazione (SPE)

L’SPE si verifica quando la pressione in ingresso (proveniente da una bombola di gas in esaurimento) cala, causando un aumento della pressione in uscita. Poiché il meccanismo a membrana vincolata garantisce un migliore controllo sulla posizione dell’otturatore, i produttori possono ottimizzare la geometria interna per ottenere un SPE inferiore all’1%: ciò significa che per ogni calo di 100 PSI nel serbatoio, la pressione di processo oscilla solo di 1 PSI.

4.3 Integrità contro le perdite e degassamento

Le perdite in un sistema UHP vengono misurate in due modi:

Perdita interna: infiltrazione di aria atmosferica nel flusso di gas.
Perdita attraverso la sede: gas che bypassa l’otturatore quando è chiuso.
I regolatori di pressione UHP a diaframma legato sono sottoposti a prove di tenuta all’elio con valori di perdita fino a 1 x 10⁻⁹ atm cc/sec. Questo livello di tenuta è indispensabile per impedire che ossigeno e umidità entrino nella linea, poiché potrebbero ossidare i wafer e compromettere interi lotti di produzione.

Profili applicativi
5.1 Produzione di semiconduttori (la “Fab”)

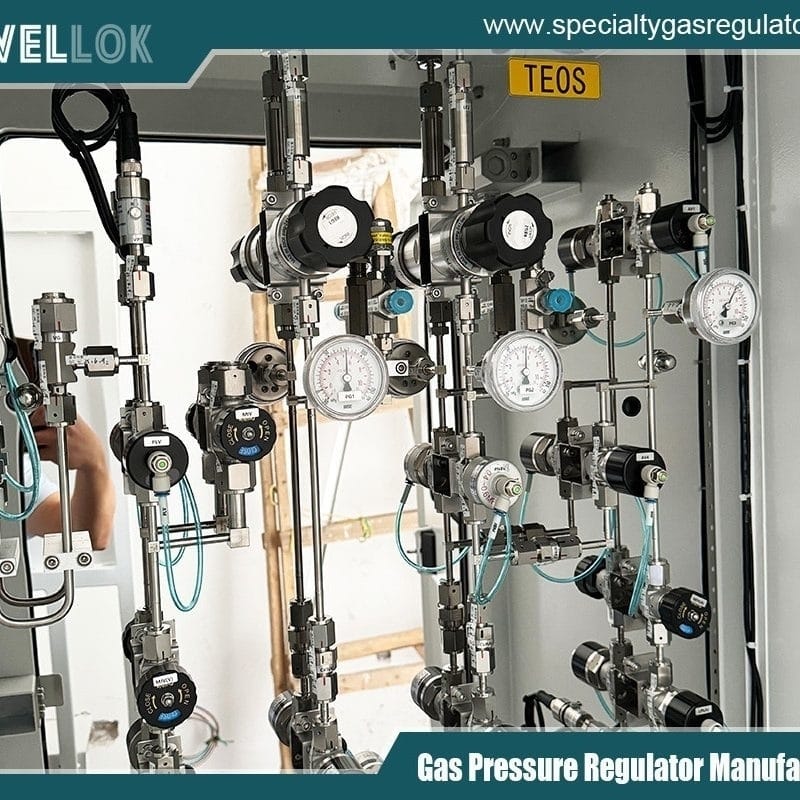

All’interno della Fab, questi regolatori si trovano negli armadi per gas e nei quadri di distribuzione delle valvole (VMB). Prelevano gas ad alta pressione dal sub-fab e lo regolano a livelli precisi per le apparecchiature. In questo contesto si preferisce il regolatore a diaframma legato, poiché è in grado di gestire i cicli rapidi richiesti dai moderni strumenti di litografia e incisione.

5.2 Laboratori analitici e strumentazione

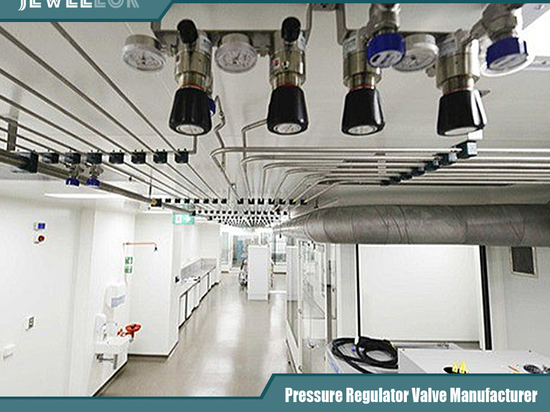

Nella gascromatografia e nella spettrometria di massa, il rumore di fondo dello strumento è spesso determinato dalla stabilità del gas vettore. Un regolatore di pressione UHP a diaframma legato fornisce la regolazione della pressione “dead-flat” necessaria per rilevare livelli di impurità nell’ordine delle parti per miliardo (ppb).

Migliori pratiche di installazione e manutenzione
Per mantenere lo stato UHP di un regolatore a diaframma legato, è necessario seguire protocolli specifici:

Spurgo: prima dell’installazione, il sistema deve essere spurgato con azoto o argon ad alta purezza per rimuovere l’umidità atmosferica.
Assemblaggio in camera bianca: i regolatori devono essere disimballati e installati esclusivamente all’interno di un ambiente in camera bianca di Classe 100 (ISO 5) o superiore.
Saldatura orbitale: la maggior parte dei regolatori UHP è dotata di raccordi o bocche per la saldatura orbitale. Ciò elimina la necessità di filettature, che sono una delle principali fonti di generazione di particolato.

Tendenze future: integrazione digitale e miniaturizzazione
Man mano che il settore si muove verso l’«Industria 4.0», assistiamo alla nascita di regolatori di pressione UHP «intelligenti» a diaframma legato. Queste unità incorporano trasduttori di pressione integrati e connettività IoT, consentendo ai responsabili degli stabilimenti di produzione di monitorare in tempo reale il consumo di gas e lo stato di salute dei regolatori. Inoltre, poiché lo spazio all’interno del fab diventa sempre più costoso, si stanno sviluppando “mini-regolatori” con la stessa affidabilità del sistema a diaframma legato, in grado di adattarsi a spazi più ristretti.

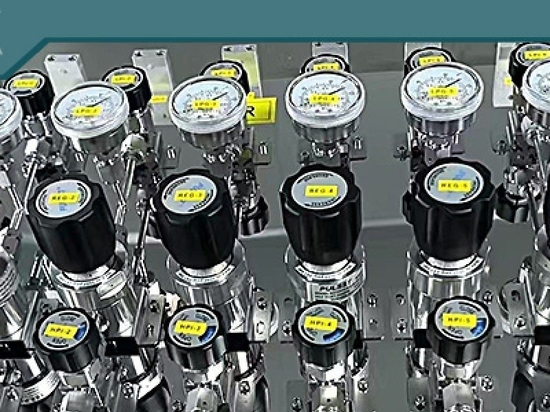

Regolatore speciale a due stadi in acciaio inossidabile per gas ad alta purezza
Regolatore speciale a due stadi in acciaio inossidabile per gas ad alta purezza
Conclusione
Il regolatore di pressione UHP a diaframma vincolato è un capolavoro di ingegneria meccanica. Combinando la sicurezza di un collegamento meccanico con la purezza delle leghe esotiche elettrolucidate, consente la produzione dei microchip che alimentano il nostro mondo moderno. Per gli ingegneri e gli addetti agli acquisti, la scelta del regolatore giusto — tenendo conto del droop, della compatibilità dei materiali e dei tassi di perdita — non è solo una scelta tecnica, ma un requisito fondamentale per l’eccellenza operativa in ambienti ad alta purezza.

Per ulteriori informazioni sull’analisi tecnica dei regolatori di pressione a diaframma vincolato UHP nei sistemi avanzati di erogazione del gas, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
