Regolatori di gas PH3 per sistemi di erogazione di gas per applicazioni elettroniche: progettazione, sfide e requisiti di sicurezza

{{{sourceTextContent.subTitle}}}

Regolatori di gas PH3 per sistemi di erogazione di gas per applicazioni elettroniche: progettazione, sfide e requisiti di sicurezza

{{{sourceTextContent.description}}}

La costante ricerca di dispositivi a semiconduttori sempre più piccoli, potenti ed efficienti richiede livelli di purezza e precisione senza precedenti nei processi di fabbricazione. Alla base di molti processi avanzati di drogaggio, crescita epitassiale e deposizione di film sottili si trova la fosfina (PH₃), un gas precursore altamente tossico, piroforico e di fondamentale importanza. Il suo trasporto sicuro, stabile e privo di contaminazioni dalla fonte di gas alla camera di processo è fondamentale, un compito gestito prevalentemente dal regolatore di gas. Questo articolo tecnico approfondisce la progettazione specializzata, le sfide operative, la scienza dei materiali e i rigorosi protocolli di sicurezza inerenti ai regolatori di gas PH₃ utilizzati nei sistemi di erogazione di gas per uso elettronico. Esploriamo come questi componenti siano progettati per mantenere una purezza ultraelevata (UHP), garantire un controllo costante della pressione e mitigare i rischi estremi associati al PH₃, sostenendo così l’integrità della produzione di semiconduttori.

produttori di collettori di commutazione per bombole di gas
produttori di collettori di commutazione per bombole di gas
Il ruolo fondamentale del PH₃ nella produzione di semiconduttori
La moderna produzione di semiconduttori si avvale di una serie di gas speciali per modificare le proprietà elettriche e strutturali dei wafer di silicio. Il PH₃, in quanto fonte di fosforo, è indispensabile per il drogaggio di tipo n, per la formazione di regioni cruciali nei transistor e per la deposizione di film di silicio drogati con fosforo (ad es. poli-Si, SiP) tramite deposizione chimica da vapore (CVD) o deposizione a strato atomico (ALD). Queste applicazioni richiedono che il gas venga erogato a pressioni e portate specifiche e altamente controllate, spesso in modalità pulsatile o in regime stazionario preciso.
Qualsiasi deviazione — che si tratti di fluttuazioni di pressione, generazione di particolato o contaminazione metallica — può portare a variazioni nella concentrazione del dopante, alla non uniformità del film o al malfunzionamento del dispositivo, con un impatto diretto sulla resa e sulle prestazioni. Il regolatore di gas, posizionato tra la bombola ad alta pressione o la fonte di alimentazione e la linea di erogazione, rappresenta il primo e più critico punto di controllo. Per un gas così pericoloso e sensibile come la fosfina, questo regolatore non è un componente standard, ma un capolavoro di ingegneria di precisione e progettazione orientata alla sicurezza.

Proprietà uniche del PH₃ e sfide associate
La progettazione di un regolatore per il PH₃ inizia con una comprensione approfondita delle sue proprietà impegnative:
Elevata tossicità: il PH₃ ha un limite di esposizione medio ponderato nel tempo (TWA) tipicamente inferiore a 0,1 ppm. Anche perdite minime sono letali. Ciò richiede un’integrità contro le perdite di un ordine di grandezza più rigorosa rispetto a quella richiesta per i gas inerti.
Piroforicità: la fosfina può incendiarsi spontaneamente nell’aria a concentrazioni superiori al suo limite inferiore di infiammabilità (~1,8%). Ciò richiede progetti che impediscano l’ingresso di aria ed eliminino le fonti di accensione.
Reattività e decomposizione: il PH₃ può decomporsi a temperature elevate o a contatto con determinati materiali, formando depositi di fosforo solido. Questi possono ostruire gli orifizi, le porte e le valvole del regolatore, causando malfunzionamenti e generando particelle pericolose.
Requisiti di purezza ultraelevata: la PH₃ di grado elettronico presenta livelli di purezza specificati in parti per miliardo (ppb) o addirittura in parti per trilione (ppt) per le impurità metalliche. Il regolatore non deve aggiungere alcun contaminante (ioni metallici, particelle, umidità, idrocarburi).
Corrosività: sebbene non sia altamente corrosivo come l’HF, i suoi prodotti di decomposizione e le potenziali interazioni con l’umidità richiedono un’attenta selezione dei materiali.

Filosofia progettuale e caratteristiche chiave dei regolatori di gas PH₃
L’obiettivo principale della progettazione è garantire un controllo preciso e stabile della pressione di uscita, fungendo al contempo da barriera assoluta contro la contaminazione e le perdite. Le caratteristiche chiave includono:
3.1. Selezione dei materiali e trattamenti superficiali

Corpo e componenti interni: l’acciaio inossidabile 316L di alta qualità o 316L VIM/VAR (fuso per induzione sotto vuoto/rifuso ad arco sotto vuoto) è lo standard per la sua eccellente resistenza alla corrosione e le basse proprietà di degassamento. Per le applicazioni più critiche, si utilizzano leghe di nichel o acciai appositamente passivati.
Finitura superficiale: tutte le superfici a contatto con il fluido vengono sottoposte a un’elettrolucidatura approfondita fino a ottenere una finitura a specchio (ad es., Ra < 10 µpollici). Ciò riduce al minimo l’area superficiale, diminuendo i siti di adsorbimento/desorbimento per umidità e gas, e impedisce la generazione di particolato.
Diaframma: Il cuore dell’elemento sensibile alla pressione è un diaframma metallico saldato, tipicamente realizzato in acciaio inossidabile 316L o Hastelloy. I diaframmi elastomerici sono severamente vietati a causa dei rischi di permeazione, degassamento e decomposizione.
Guarnizioni: Tutte le guarnizioni statiche utilizzano guarnizioni metalliche (ad es. ConFlat® con guarnizioni in rame o nichel) o, ove necessario, O-ring in perfluoroelastomero (FFKM) ultrapuliti compatibili con il PH₃. La tenuta dinamica è ridotta al minimo e, ove richiesto, si ricorre a design avanzati con tenuta a soffietto per eliminare le perdite dallo stelo.
3.2. Controllo della contaminazione

Riduzione al minimo del volume morto: i volumi interni sono progettati per essere estremamente ridotti, al fine di facilitare un rapido spurgo e ridurre la quantità di gas che potrebbe decomporsi o rimanere intrappolato.
Gestione del particolato: le geometrie interne sono ottimizzate per prevenire la formazione di zone di intrappolamento. I componenti vengono assemblati in camere bianche di classe ISO 4 (classe 10) o superiore, e i regolatori vengono confezionati in sacchetti riempiti con azoto pulito e secco.
Porte di spurgo e sfiato: le porte di spurgo posizionate strategicamente consentono uno spurgo accurato del corpo e della cavità del regolatore prima e dopo l’uso, impedendo il contatto tra aria e PH₃ e rimuovendo eventuali prodotti di decomposizione. Le porte di sfiato sono progettate per un’evacuazione sicura verso un sistema di depurazione.
3.3. Controllo e stabilità della pressione

Carico a molla vs. carico a cupola: Per applicazioni ad alta precisione, i regolatori con carico a cupola (a pistone) sono spesso preferiti rispetto ai modelli con carico a molla. Un “gas a cupola” pulito e inerte (come N₂ o He) agisce sul diaframma, garantendo una pressione di uscita più stabile, non influenzata dal calo della pressione di alimentazione (“droop”) o dalle variazioni della costante elastica. Ciò separa il meccanismo di controllo dal gas di processo.
Caratteristiche di flusso: il regolatore è progettato per fornire una portata (Cv) sufficiente per l’applicazione, mantenendo al contempo la stabilità a portate molto basse, comuni nei processi ALD e in alcuni processi CVD.

L’importanza fondamentale dei sistemi di sicurezza
La sicurezza non è un elemento aggiuntivo, ma un principio di progettazione integrato.
Integrità contro le perdite: Tutti i regolatori vengono sottoposti a prove di tenuta con elio al 100% con sensibilità pari a 1 x 10⁻⁹ atm·cc/sec o superiore. Ciò garantisce che nessun PH₃ possa fuoriuscire nell’ambiente.
Valvole di isolamento integrate: molti regolatori di PH₃ fanno parte di un modulo “gas stick” che include una valvola di intercettazione (SOV) manuale o pneumatica a monte e una SOV a valle. Il regolatore stesso può presentare un design a “coperchio chiuso”. Ciò consente di isolare completamente il regolatore, permettendo una sostituzione in sicurezza.
Protezione contro la sovrapressione: sul lato di bassa pressione è installato un disco di rottura dedicato o una valvola di sicurezza, che scarica in un sistema di lavaggio dei gas tossici, per proteggere dalla sovrapressione causata da ostruzioni a valle o da un guasto del regolatore.
Compatibilità dei materiali: tutti i materiali a contatto con il fluido sono sottoposti a rigorosi test di compatibilità con il PH₃ per prevenire la decomposizione catalitica o la corrosione.
Struttura resistente al fuoco: i componenti sono progettati per resistere all’esposizione al fuoco per una durata specificata, al fine di prevenire guasti catastrofici in caso di incendio nell’impianto.

Integrazione del sistema e protocolli di gestione
Il regolatore è solo uno dei nodi di un sistema di erogazione sicuro. Una corretta integrazione è fondamentale:

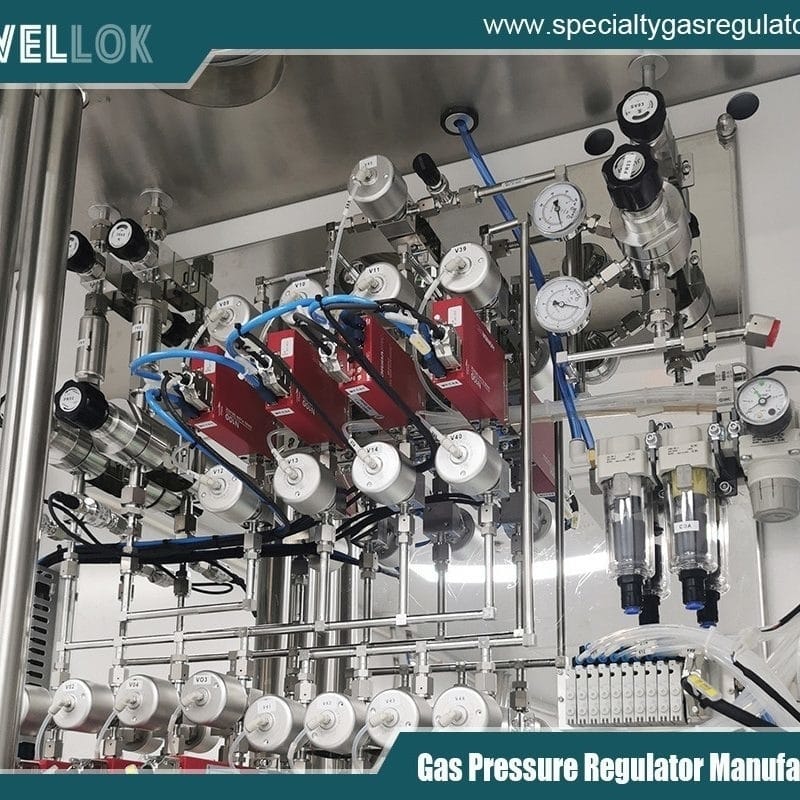

Armadi per gas: i regolatori di PH₃ sono alloggiati in armadi per gas rinforzati e ventilati continuamente, dotati di rilevatori di gas tossici (TGM) impostati per l’allarme a frazioni del TWA. Gli armadi dispongono di un sistema automatico di estinzione incendi e sono interbloccati con i sistemi di spurgo.
Procedure di spurgo: Prima di aprire qualsiasi parte del sistema all’atmosfera e prima di introdurre il PH₃, è obbligatorio seguire rigorose procedure di spurgo in più fasi utilizzando azoto secco e privo di ossigeno.
Sistemi di abbattimento: tutte le linee di scarico e di sfiato provenienti dal regolatore e dall’armadio conducono direttamente a uno scrubber dedicato ad alta efficienza per il PH₃ (che utilizza tipicamente l’ossidazione chimica o la decomposizione termica) prima che qualsiasi effluente venga rilasciato.
Procedure di sostituzione: La sostituzione delle bombole e dei regolatori segue permessi di lavoro in sicurezza (SWP) dettagliati e scritti, spesso utilizzando metodi basati sul doppio blocco e spurgo o sulla purga, con il personale dotato di adeguati dispositivi di protezione individuale (DPI) e con monitoraggio continuo dei gas.

Tendenze e sviluppi futuri
Man mano che i nodi di processo si riducono ulteriormente e emergono nuove architetture come i transistor 3D NAND e Gate-All-Around (GAA), le esigenze relative all’erogazione dei gas si intensificano:
Maggiore purezza: sono richiesti regolatori con una generazione di particelle e una lisciviazione di impurità metalliche ancora più ridotte.
Maggiore stabilità per ALD/ALE: tempi di risposta più rapidi e controllo della pressione ultra-stabile per l’erogazione di impulsi inferiori al secondo.
Monitoraggio intelligente: integrazione di sensori di pressione, temperatura e persino di particelle con comunicazione digitale (Industria 4.0) per la manutenzione predittiva, il monitoraggio dello stato in tempo reale e la tracciabilità.
Metodi di erogazione alternativi: il settore sta esplorando alternative più sicure, basate su fonti solide o su gorgogliatori a bassa pressione, in sostituzione delle bombole di PH₃ ad alta pressione, il che richiederebbe progetti di regolatori e vaporizzatori completamente nuovi.
Regolatori di pressione del gas in acciaio inossidabile UHP 316L
Regolatori di pressione del gas in acciaio inossidabile UHP 316L
Conclusione
Il regolatore di gas PH₃ in un sistema di erogazione di grado elettronico è un componente critico e sofisticato che opera all’incrocio tra estrema precisione ed estrema pericolosità. Il suo design è una testimonianza della scienza avanzata dei materiali, della lavorazione di precisione e di un impegno fondamentale per la sicurezza. Garantendo l’erogazione stabile, pura e controllata di questo precursore indispensabile ma pericoloso, questi regolatori specializzati consentono direttamente la produzione della microelettronica avanzata che alimenta il mondo moderno. La loro continua evoluzione, guidata dai due imperativi fondamentali della purezza e della sicurezza, rimarrà essenziale per il percorso dell’industria dei semiconduttori lungo la Legge di Moore e oltre.
