Collettori di gas per trimetilalluminio (TMA) ad alta purezza per sistemi ALD e CVD

{{{sourceTextContent.subTitle}}}

Collettori di gas per trimetilalluminio (TMA) ad alta purezza per sistemi ALD e CVD

{{{sourceTextContent.description}}}

La ricerca incessante di dispositivi a semiconduttori e film sottili funzionali sempre più piccoli, veloci ed efficienti ha portato la deposizione a strato atomico (ALD) e la deposizione chimica da vapore (CVD) a diventare tecniche di produzione fondamentali. Al centro di molti processi per la deposizione di dielettrici ad alto κ (ad es. Al₂O₃), barriere di diffusione e semiconduttori a base di nitruri del gruppo III si trova il precursore metallo-organico trimetilalluminio (TMA). Tuttavia, la natura altamente reattiva, piroforica e sensibile all’umidità del TMA pone sfide formidabili per il suo trasporto sicuro e preciso. Il collettore del gas — la rete di valvole, tubazioni, regolatori e sensori che trasporta il TMA dalla sua fonte alla camera di reazione — non è semplicemente un impianto idraulico; è un sottosistema critico la cui progettazione determina la qualità del film, la riproducibilità del processo e la sicurezza operativa. Questo articolo approfondisce i principi ingegneristici, le considerazioni sui materiali e le filosofie di progettazione essenziali per la realizzazione di collettori di gas TMA ad alta purezza in grado di soddisfare i rigorosi requisiti dei moderni sistemi ALD e CVD.

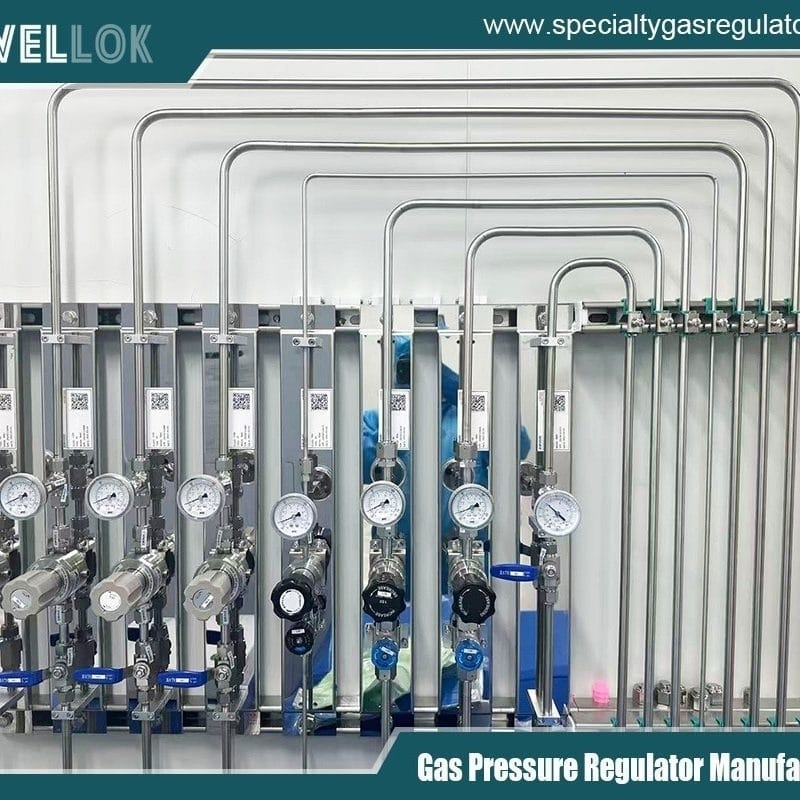

vmb produttore di scatole per collettori di valvole in Cina
vmb produttore di scatole per collettori di valvole in Cina
1. L’importanza fondamentale dell’erogazione dei precursori

Nei processi ALD e CVD, la qualità del film depositato è intrinsecamente legata all’introduzione controllata dei gas precursori. L’ALD, che si basa su reazioni superficiali autolimitanti, richiede un dosaggio dei precursori eccezionalmente preciso e sequenziale. Il CVD, pur operando spesso in regime di flusso continuo, richiede un’erogazione del vapore stabile, costante e priva di contaminazioni. Il TMA (Al(CH₃)₃), un liquido a temperatura ambiente con un’elevata pressione di vapore (~11 Torr a 20 °C), è un precursore fondamentale per i film contenenti alluminio. La sua elevata reattività lo rende ideale per i processi a bassa temperatura, ma richiede anche un sistema di erogazione in grado di gestire la sua propensione a reagire con l’ossigeno, l’acqua e persino con se stesso (formando oligomeri) se gestito in modo improprio.

Un collettore progettato male introduce punti di contaminazione, generazione di particelle, instabilità di pressione o condizioni non sicure. Impurità come l’ossigeno o l’acqua portano alla formazione di inclusioni ossidate nel film, degradandone le proprietà elettriche. I contaminanti residui o gli “effetti memoria” derivanti da impulsi precedenti limitano la flessibilità e la purezza del processo. Pertanto, il collettore per gas TMA deve essere progettato per raggiungere tre obiettivi fondamentali: purezza ultraelevata, erogazione di precisione e sicurezza intrinseca.

2. Sfide principali nella gestione del TMA

La progettazione per il TMA inizia con la comprensione del suo rapporto conflittuale con l’ambiente:

Piroforicità: il TMA si infiamma spontaneamente a contatto con l’aria. L’intero collettore deve essere spurgato e mantenuto in atmosfera inerte (tipicamente N₂ o Ar).

Sensibilità all’umidità e all’ossigeno: reagisce violentemente con H₂O e O₂, producendo particelle di allumina, metano e calore. Queste particelle possono ostruire tubazioni, valvole e filtri, mentre le reazioni compromettono la stechiometria dei precursori.

Formazione di addotti e oligomerizzazione: il TMA può formare addotti acido-base di Lewis con eteri o ammine e può dimerizzarsi/oligomerizzarsi, specialmente se riscaldato eccessivamente o se tracce di impurità catalizzano le reazioni, alterandone la pressione di vapore e la cinetica di erogazione.

Natura “appiccicosa”: il TMA e i suoi prodotti di decomposizione tendono ad adsorbirsi sulle superfici, causando effetti di memoria e tempi di pompaggio prolungati.

3. Filosofia di progettazione del collettore: un approccio sistemico

Un collettore per gas TMA ad alte prestazioni si basa su una filosofia olistica che integra la scienza dei materiali, la fluidodinamica e l’ingegneria di controllo.

3.1. Selezione dei materiali: il fondamento della purezza

Acciaio inossidabile 316L/316L VIM-VAR: il materiale standard. Il 316L offre una buona resistenza alla corrosione. È fondamentale che sia fuso per induzione sotto vuoto e rifuso ad arco sotto vuoto (VIM-VAR) per ridurre le impurità e il degassamento. Le superfici interne elettrolucidate (EP) riducono al minimo l’area superficiale, diminuiscono i siti di adsorbimento e migliorano il lavaggio delle particelle.

Leghe ad alte prestazioni: Per la massima purezza, le leghe di nichel come l’Hastelloy C-22 offrono una resistenza superiore ai cloruri e ai sottoprodotti acidi, sebbene a un costo più elevato.

Guarnizioni e tenute: Le guarnizioni metalliche (raccordi ConFlat® con guarnizioni in rame o nichel) sono obbligatorie per tutti i collegamenti permanenti o semipermanenti. Per le guarnizioni smontabili, i perfluoroelastomeri (ad es. Kalrez®, Chemraz®) sono preferibili rispetto ai fluoropolimeri standard grazie alla loro permeabilità estremamente bassa e all’eccellente resistenza chimica ai composti organometallici. Il loro utilizzo dovrebbe essere ridotto al minimo e limitato, ove possibile, alle zone riscaldate non critiche.

Passivazione: tutti i componenti a contatto con il fluido devono essere sottoposti a un rigoroso processo di passivazione (tipicamente un trattamento con acido nitrico) per formare uno strato stabile e inerte di ossido di cromo sull’acciaio inossidabile, prevenendo reazioni catalitiche e corrosione.

3.2. Componenti chiave e loro funzioni

Contenitore del precursore (bubbler/canister): spesso un recipiente riscaldato in acciaio inossidabile. Richiede un tubo di immersione per la gorgogliatura del gas vettore e una linea separata di prelievo del vapore. Il controllo della temperatura (±0,1 °C) è fondamentale per garantire una pressione di vapore stabile.

Valvole di isolamento: le valvole a membrana rappresentano lo standard di riferimento. Il loro design isola l’attuatore dal gas di processo, offre un percorso di flusso diretto quando sono aperte e garantisce una tenuta affidabile e priva di particelle. L’azionamento pneumatico consente l’integrazione con il controllore logico programmabile (PLC) del sistema.

Controllo della portata: per il CVD si utilizzano regolatori di portata massica (MFC) con materiali metallurgici e trattamenti superficiali compatibili con il TMA. Per l’ALD, il dosaggio preciso viene spesso ottenuto non tramite un MFC, ma tramite un dosaggio basato sulla pressione. Ciò comporta l’uso di una valvola a commutazione rapida per riempire un “volume di iniezione” o una “linea di dosaggio” fino a una pressione prestabilita, per poi iniettare quel volume discreto nella camera. Ciò richiede valvole a risposta estremamente rapida e trasduttori di pressione precisi (manometri capacitivi).

Regolazione della pressione e trasduttori: la pressione a monte del gorgogliatore è controllata da un regolatore di pressione ad alta purezza con tenuta metallica. La pressione di processo è monitorata da manometri a capacità riscaldati di tipo Baratron® per impedire la condensazione del TMA.

Filtri: filtri in linea in metallo sinterizzato (ad es. 0,1 µm) posizionati a monte dei componenti critici (MFC, valvole) e prima dell’ingresso della camera catturano le particelle generate dalle reazioni o a monte.

Linee di spurgo e sfiato: È essenziale una rete di spurgo dedicata a più porte. La linea di sfiato deve convogliare il gas verso uno scarico dedicato e depurato oppure verso un sistema di combustione/abbattimento per il trattamento del gas piroforico. Le valvole di spurgo devono essere di tipo «fail-safe» (chiuse in caso di guasto).

Riscaldamento: L’intero collettore, dall’uscita del gorgogliatore all’ingresso della camera, deve essere riscaldato tramite cavi di tracciamento e isolato a una temperatura superiore al punto di condensazione del TMA (tipicamente 30-50 °C, al di sopra della temperatura del gorgogliatore). Si tratta di un requisito imprescindibile per impedire la formazione di goccioline liquide, picchi di pressione e erogazioni irregolari.

3.3. Integrazione e configurazione

Riduzione al minimo dei volumi morti: Il progetto deve eliminare senza compromessi i tratti morti, le porte a T inutilizzate e i grandi volumi in cui il TMA può ristagnare, decomporsi o causare effetti di memoria. I percorsi di flusso devono essere diretti e ottimizzati.

Strategia di spurgo: è fondamentale un spurgo multistadio robusto. Ciò include uno spurgo della linea di processo principale, uno “spurgo incrociato” separato per il volume di dosaggio nelle configurazioni ALD e uno spurgo del contenitore. I cicli di spurgo devono essere progettati per espellere efficacemente il TMA, non solo per diluirlo.

Interblocchi di sicurezza: il PLC deve essere programmato con interblocchi di sicurezza: monitoraggio della pressione sul gorgogliatore, monitoraggio della temperatura su tutte le zone riscaldate, rilevamento delle perdite (spesso tramite prove di aumento della pressione) e monitoraggio dei gas tossici/combustibili nello scarico e nell’armadio. Qualsiasi guasto deve innescare uno spegnimento automatico, l’isolamento della sorgente di TMA e l’avvio di uno spurgo di sicurezza.

4. Considerazioni avanzate per sistemi all’avanguardia

Ottimizzazione degli impulsi specifica per l’ALD: Per l’ALD ad alta velocità (spaziale o temporale), la progettazione del collettore si concentra sulla commutazione ultraveloce. Ciò prevede l’impiego di valvole piezoelettriche o pneumatiche ad alta velocità posizionate il più vicino possibile alla camera, con un volume ridotto al minimo tra la valvola e il substrato. L’uso di linee di dosaggio doppie (o multiple) consente a una di riempirsi mentre l’altra sta iniettando, aumentando la frequenza degli impulsi.

Aspirazione del vapore vs. gorgogliamento: Sebbene il gorgogliamento con un gas vettore sia comune, l’aspirazione diretta del vapore (in cui il gas vettore bypassa il liquido e si satura di vapore nello spazio di testa) può essere vantaggiosa per precursori a pressione di vapore molto elevata come il TMA, offrendo un prelievo di vapore più stabile e rapido senza sputtering del liquido.

Monitoraggio e diagnostica in situ: l’integrazione di analizzatori di gas residui (RGA) all’ingresso o allo scarico della camera consente di monitorare la forma dell’impulso di TMA, rilevare i prodotti di decomposizione e verificare la purezza. Gli analizzatori di gas basati su laser possono fornire dati di concentrazione specifici per ciascuna specie in tempo reale per il controllo a retroazione.

Progettazione modulare e di facile manutenzione: i collettori devono essere progettati come “moduli” o pannelli modulari che possano essere facilmente isolati, rimossi per la manutenzione o la sostituzione e sottoposti a cottura in vuoto in modo indipendente. Ciò riduce al minimo i tempi di inattività del sistema.

5. Integrazione dei protocolli di sicurezza

Il collettore rappresenta la prima linea di difesa per la sicurezza del TMA. Il suo design deve integrarsi con rigorosi protocolli operativi:

Controllo delle perdite: Controllo obbligatorio delle perdite con elio dopo l’installazione o qualsiasi intervento di manutenzione.

Cicli di spurgo adeguati: definizione e convalida di cicli di spurgo completi prima di aprire qualsiasi sezione all’atmosfera.

Abbattimento dei gas di scarico: assicurarsi che la linea di scarico sia collegata a uno scrubber a umido o a un’unità di abbattimento termico funzionante correttamente e progettata per i composti organometallici.

Dispositivi di protezione individuale (DPI): utilizzo di visiere protettive, camici da laboratorio ignifughi e guanti in gomma butilica durante la manipolazione dei contenitori o il collegamento delle linee.

Regolatore di pressione per bombola di CO₂
Regolatore di pressione per bombola di CO₂
6. Conclusione

Il collettore per gas TMA ad alta purezza è un capolavoro di ingegneria chimica di precisione. Trasforma un liquido pericoloso e reattivo in un flusso di reagente perfettamente controllato. Man mano che i nodi dei semiconduttori si riducono al di sotto dei 3 nm e emergono nuove applicazioni in settori quali l’elettronica flessibile, il fotovoltaico (ad esempio, gli strati di passivazione) e l’informatica quantistica, i requisiti relativi all’uniformità del film, alla conformabilità e alla qualità dell’interfaccia diventano sempre più estremi. L’evoluzione della tecnologia dei collettori — verso commutazioni ancora più veloci, una maggiore integrazione con la diagnostica in tempo reale e una manutenzione predittiva più intelligente grazie ad algoritmi di apprendimento automatico — continuerà a essere un fattore abilitante fondamentale. Investire in un sistema di erogazione di TMA meticolosamente progettato e ad alta purezza non è un costo accessorio; è un investimento fondamentale nella capacità di processo, nella resa e nella sicurezza, che sostiene direttamente il progresso della tecnologia dei film sottili. Il collettore, spesso nascosto all’interno dell’armadio dell’apparecchiatura, è proprio il luogo in cui la chimica del futuro viene inizialmente contenuta e orchestrata con precisione.
