Perché le valvole a sfera in acciaio inox UHP 316L sono fondamentali per i sistemi di distribuzione del gas

Perché le valvole a sfera in acciaio inox UHP 316L sono fondamentali per i sistemi di distribuzione del gas

Perché le valvole a sfera in acciaio inossidabile UHP 316L sono fondamentali per i sistemi di distribuzione del gas
In settori industriali avanzati come la produzione di semiconduttori, l'industria farmaceutica, le biotecnologie, l'industria aerospaziale e la lavorazione chimica di precisione, l'affidabilità dei sistemi di distribuzione del gas influisce direttamente sulla qualità del prodotto, sulla stabilità del processo e sulla sicurezza operativa. Questi settori richiedono che gas estremamente puri vengano trasportati, controllati e distribuiti in condizioni rigorose. Anche una minima contaminazione, perdita o instabilità di pressione può causare perdite di produzione significative e una riduzione delle prestazioni delle apparecchiature.

Tra i numerosi componenti utilizzati nei sistemi di gas ad alta purezza, le valvole a sfera in acciaio inox UHP 316L svolgono un ruolo fondamentale nel garantire un controllo del gas sicuro, affidabile e privo di contaminazioni. Progettate specificamente per applicazioni ad altissima purezza (UHP), queste valvole offrono un'eccellente resistenza alla corrosione, prestazioni di tenuta superiori, bassa generazione di particelle e affidabilità a lungo termine in ambienti difficili.

Questo articolo spiega perché le valvole a sfera in acciaio inox UHP 316L sono essenziali per i sistemi di distribuzione del gas, i loro principali vantaggi tecnici, le applicazioni e il loro contributo ai processi industriali ad alte prestazioni.


1. L'importanza dei sistemi di distribuzione del gas nella produzione avanzata

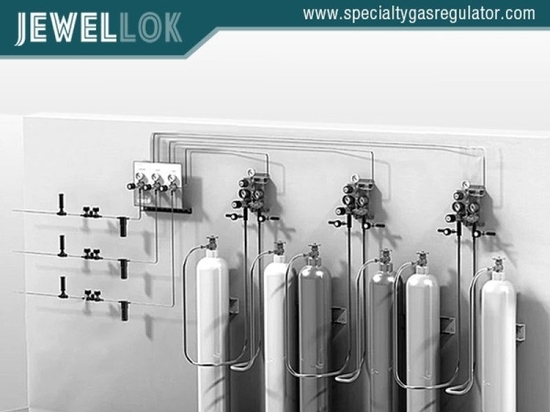

Un sistema di distribuzione del gas è una rete progettata con precisione per fornire gas di processo dalle fonti di stoccaggio alle apparecchiature di produzione. Questi sistemi includono in genere armadi per gas, pannelli di controllo della pressione, regolatori, filtri, tubazioni, raccordi e valvole.

Nella fabbricazione dei semiconduttori, gas come azoto (N₂), ossigeno (O₂), idrogeno (H₂), argon (Ar), silano (SiH₄), ammoniaca (NH₃) e vari gas speciali vengono utilizzati in processi quali:

Deposizione chimica da vapore (CVD)
Deposizione di strati atomici (ALD)
acquaforte
Impianto di ioni
Rivestimento a film sottile
processi di pulizia
I requisiti di purezza di questi gas sono estremamente rigorosi. I produttori di semiconduttori spesso richiedono sistemi di gas in grado di mantenere i livelli di contaminazione a livelli di parti per miliardo (ppb) o addirittura di parti per trilione (ppt).

Qualsiasi guasto al sistema di distribuzione del gas può causare:

Contaminazione dei wafer
Riduzione della resa produttiva
Tempo di inattività delle apparecchiature
Rischi per la sicurezza
Aumento dei costi di manutenzione
Pertanto, ogni componente all'interno del percorso del gas deve soddisfare elevati standard di pulizia, durata e prevenzione delle perdite. È qui che le valvole a sfera in acciaio inossidabile UHP 316L diventano un componente chiave.

2. Cosa sono le valvole a sfera in acciaio inossidabile UHP 316L?
Le valvole a sfera in acciaio inox UHP 316L sono dispositivi di controllo del flusso di precisione, realizzati con materiali in acciaio inox 316L di alta qualità e progettati per applicazioni con gas ad altissima purezza.

A differenza delle valvole industriali standard, le valvole a sfera UHP sono progettate con processi di produzione speciali per ridurre al minimo i rischi di contaminazione. Le loro superfici interne sono in genere elettrolucidate per ottenere una rugosità superficiale estremamente bassa, riducendo la possibilità di accumulo di particelle e adsorbimento di gas.

I componenti principali di una valvola a sfera UHP includono:

Corpo valvola in acciaio inox 316L
Sfera e stelo in acciaio inossidabile
Materiali di tenuta ad alte prestazioni
Condotti di flusso lavorati con precisione
Connettori compatibili con videoregistratori o UHP
Queste valvole consentono agli operatori di avviare, arrestare o isolare rapidamente il flusso di gas, mantenendo al contempo l'integrità del sistema.

3. Perché l'acciaio inossidabile 316L è il materiale preferito
La scelta dei materiali è uno dei fattori più importanti nei sistemi a gas ad alta purezza. L'acciaio inossidabile 316L è diventato lo standard del settore grazie alla sua eccellente combinazione di resistenza alla corrosione, resistenza meccanica e purezza.

3.1 Resistenza alla corrosione superiore
L'acciaio inossidabile 316L contiene molibdeno, che migliora la resistenza agli agenti chimici corrosivi e ai gas aggressivi.

Rispetto ai tipi standard di acciaio inossidabile, il 316L offre una protezione migliore contro:

Corrosione da cloruri
Attacco chimico
Esposizione all'umidità
Reazioni speciali dei gas
Ciò lo rende adatto alla gestione di gas di processo difficili utilizzati nella produzione di semiconduttori e nell'industria chimica.

3.2 Basso contenuto di carbonio per una maggiore durata
La "L" nella sigla 316L indica un basso contenuto di carbonio. Questa caratteristica riduce la precipitazione di carburi durante i processi di saldatura e migliora la resistenza alla corrosione nelle zone saldate.

Per i sistemi complessi di distribuzione del gas che includono tubazioni e componenti saldati, l'acciaio inossidabile 316L contribuisce a garantire un'affidabilità a lungo termine.

3.3 Eccellenti prestazioni di pulizia
La produzione ad alta purezza richiede materiali che non introducano contaminanti indesiderati.

L'acciaio inossidabile 316L offre:

Caratteristiche di basso degassamento
Eccellente stabilità superficiale
Riduzione della produzione di particelle
Compatibilità con ambienti ultra-puliti
Questi vantaggi lo rendono ideale per le applicazioni in camera bianca nel settore dei semiconduttori.

4. Principali vantaggi delle valvole a sfera in acciaio inox UHP 316L
4.1 Prestazioni a bassissima perdita
La prevenzione delle perdite è uno dei requisiti più importanti nei sistemi di distribuzione del gas.

Una valvola a sfera UHP di alta qualità garantisce una tenuta affidabile grazie alla lavorazione di precisione e alla tecnologia di tenuta avanzata. Ciò riduce al minimo:

Perdita di gas elettrica
Perdita interna
Contaminazione incrociata
Instabilità del processo
Per i gas speciali pericolosi o costosi, un'eccellente tenuta è essenziale sia per la sicurezza che per il controllo dei costi.

4.2 Elevata purezza e minima generazione di particelle
Le valvole industriali tradizionali possono introdurre particelle a causa di imperfezioni superficiali, corrosione o usura meccanica.

Le valvole a sfera UHP vengono prodotte utilizzando processi specializzati quali:

Lavorazione di precisione
Pulizia ad ultrasuoni
Elettrolucidatura
Assemblaggio in camera bianca
Test di tenuta dell'elio
Questi processi garantiscono che la valvola soddisfi severi requisiti di pulizia.

Le superfici interne lisce riducono:

Accumulo di particelle
Ritenzione di umidità
Contaminazione gassosa
Ciò è particolarmente importante per i processi di produzione dei semiconduttori, dove la contaminazione microscopica può influire sulle prestazioni del dispositivo.

4.3 Eccellente capacità di controllo del flusso
Sebbene le valvole a sfera siano utilizzate principalmente per applicazioni di isolamento, le valvole a sfera UHP offrono eccellenti caratteristiche di flusso grazie al loro design a passaggio totale.

I vantaggi includono:

Bassa caduta di pressione
Flusso di gas efficiente
Turbolenza ridotta
Risposta del sistema migliorata
Ciò contribuisce a mantenere condizioni di processo stabili nelle apparecchiature di produzione avanzate.

4.4 Lunga durata e affidabilità
Gli impianti di distribuzione del gas spesso funzionano ininterrottamente per migliaia di ore. La frequente sostituzione delle valvole può aumentare i tempi di inattività e i costi di manutenzione.

Le valvole a sfera in acciaio inox UHP 316L offrono:

Elevata resistenza meccanica
Eccellente resistenza all'usura
Prestazioni di tenuta stabili
Lunghi cicli operativi
La loro robustezza li rende una soluzione economicamente vantaggiosa per applicazioni industriali critiche.

5. Applicazioni delle valvole a sfera in acciaio inox UHP 316L
5.1 Produzione di semiconduttori
L'industria dei semiconduttori rappresenta il principale settore di applicazione per i componenti a gas UHP.

Le valvole a sfera UHP sono ampiamente utilizzate in:

Armadi a gas
Pannelli a gas
Collegamenti delle apparecchiature di processo
sistemi CVD
Attrezzatura per l'incisione
Sistemi ALD
Contribuiscono a mantenere la purezza e la stabilità necessarie per la produzione di semiconduttori avanzati.

5.2 Industrie farmaceutiche e biotecnologiche
La produzione farmaceutica richiede ambienti altamente controllati in cui la contaminazione deve essere ridotta al minimo.

Le valvole a sfera in acciaio inox UHP sono utilizzate in:

Sistemi a gas pulito
Fornitura di gas di processo
Apparecchiature per la produzione sterile
Distribuzione del gas in laboratorio
La loro resistenza alla corrosione e la facilità di pulizia li rendono adatti ad applicazioni delicate.

5.3 Elaborazione chimica
Nell'industria chimica si utilizzano frequentemente gas e sostanze chimiche aggressive che richiedono un controllo affidabile del flusso.

Le valvole a sfera in acciaio inox 316L offrono:

Compatibilità chimica
Isolamento sicuro
Requisiti di manutenzione ridotti
Sono comunemente utilizzati nei sistemi di erogazione di prodotti chimici speciali e nelle applicazioni con gas industriali.

5.4 Laboratori di ricerca
Le strutture di ricerca avanzate richiedono un controllo preciso dei gas per gli esperimenti e le apparecchiature analitiche.

Le applicazioni includono:

Sistemi per vuoto
Gas cromatografia
apparecchiature per la ricerca sui materiali
Reti di distribuzione del gas di laboratorio
Le valvole a sfera UHP garantiscono un'erogazione di gas costante e priva di contaminazioni.

6. Requisiti di produzione per valvole a sfera UHP
La produzione di valvole a sfera in acciaio inossidabile UHP 316L di alta qualità richiede tecnologie di produzione avanzate e un rigoroso controllo di qualità.

Tra i processi produttivi più importanti si annoverano:

Lavorazioni meccaniche di precisione
La lavorazione CNC ad alta precisione garantisce:

Dimensioni corrette della valvola
Superfici interne lisce
Prestazioni di tenuta affidabili
Elettrolucidatura
L'elettrolucidatura migliora la qualità della superficie interna rimuovendo le imperfezioni microscopiche.

I vantaggi includono:

Rugosità superficiale inferiore
Migliore resistenza alla corrosione
Rischio di contaminazione ridotto
Assemblaggio pulito
Le valvole UHP devono essere assemblate in ambienti controllati per prevenire la contaminazione.

I produttori in genere utilizzano:

Assemblaggio in camera bianca
Procedure di controllo delle particelle
Processi di pulizia speciali
Test di perdite
I produttori professionali di valvole UHP eseguono test rigorosi, tra cui:

Test di tenuta dell'elio
Test di pressione
Test funzionali
Questi test confermano l'affidabilità della valvola prima dell'installazione.

7. Valvole a sfera UHP a confronto con le valvole industriali standard
Sebbene le valvole a sfera standard siano adatte per applicazioni industriali generiche, non possono soddisfare i requisiti dei sistemi ad altissima purezza.

Caratteristica Valvola a sfera standard Valvola a sfera in acciaio inox UHP 316L
Materiale Acciaio inossidabile o lega generica Acciaio inossidabile 316L di alta qualità
Finitura di superficie Lavorazione standard Superficie elettrolucidata
Pulizia Livello industriale generale Purezza di livello semiconduttore
Controllo delle perdite Sigillatura standard Prestazioni di perdita ultra-basse
Controllo delle particelle Limitato Generazione di particelle estremamente bassa
Applicazione Fluidi generali Gas ad alta purezza
Per le applicazioni critiche di distribuzione del gas, le valvole UHP offrono prestazioni e affidabilità nettamente superiori.

8. Come scegliere la valvola a sfera in acciaio inox UHP 316L più adatta
Nella scelta di una valvola a sfera UHP per un sistema di distribuzione del gas, i progettisti devono considerare diversi fattori:

Compatibilità del gas
Il materiale della valvola e i materiali di tenuta devono essere compatibili con il gas di processo.

Pressione nominale
La valvola deve essere in grado di supportare la pressione di esercizio richiesta e i requisiti di sicurezza.

Tipo di connessione
Le opzioni di connessione più comuni includono:

Raccordi per videoregistratori
Connessioni a saldatura di tubi
Raccordi a tenuta frontale
Finitura di superficie
Nelle applicazioni a semiconduttore, una bassa rugosità superficiale è essenziale per prevenire la contaminazione.

Certificazione e test
I fornitori affidabili dovrebbero fornire:

Certificati dei materiali
Rapporti sui test di tenuta
Pulizia dei registri
Documentazione di controllo qualità
9. Il futuro della tecnologia di controllo del gas ad altissima pressione
Con l'avanzare della tecnologia dei semiconduttori verso nodi di processo più piccoli e dispositivi ad alte prestazioni, i requisiti per l'erogazione del gas diventano sempre più stringenti.

Le tendenze future includono:

Requisiti di purezza più elevati
Automazione più avanzata
Monitoraggio migliorato delle valvole
Intervalli di manutenzione più lunghi
Sistemi intelligenti di gestione del gas
Le valvole a sfera in acciaio inox UHP 316L continueranno a svolgere un ruolo essenziale nel supportare le tecnologie di produzione di nuova generazione.


Conclusione
Le valvole a sfera in acciaio inox UHP 316L sono componenti fondamentali nei moderni sistemi di distribuzione del gas, in quanto offrono la purezza, l'affidabilità e le prestazioni richieste dalle industrie più avanzate. La loro struttura in acciaio inox 316L resistente alla corrosione, il trattamento superficiale ultra-pulito, le basse perdite e la lunga durata le rendono ideali per la produzione di semiconduttori, l'industria farmaceutica, le applicazioni chimiche e i sistemi di laboratorio.

Con il progressivo affinamento dei processi produttivi e la crescente importanza del controllo della contaminazione, le valvole a sfera UHP di alta qualità rimarranno una soluzione fondamentale per una gestione del gas sicura ed efficiente.

Scegliere un produttore di valvole UHP affidabile, dotato di capacità di lavorazione avanzate, rigoroso controllo qualità e standard di produzione di livello semiconduttore, è essenziale per realizzare sistemi di erogazione di gas ad alta purezza affidabili.

Per saperne di più sul perché le valvole a sfera in acciaio inox UHP 316L siano fondamentali per i sistemi di distribuzione del gas, potete visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
