Come funziona un collettore di commutazione per l'elio?

{{{sourceTextContent.subTitle}}}

Come funziona un collettore di commutazione per l'elio?

{{{sourceTextContent.description}}}

Negli intricati ecosistemi degli ospedali moderni, della ricerca scientifica all’avanguardia e dei settori produttivi ad alto rischio, la fornitura continua di gas specifici non è solo una comodità: è la linfa vitale stessa dei processi critici. Quando quel gas è l’elio, la posta in gioco è particolarmente alta. In quanto gas nobile dalle proprietà uniche, l’elio è indispensabile e, cosa fondamentale, una risorsa non rinnovabile soggetta a fluttuazioni nell’approvvigionamento. Un’interruzione imprevista del flusso di elio può bloccare una risonanza magnetica in un ospedale, vanificare anni di ricerca scientifica o compromettere l’integrità di un wafer semiconduttore del valore di milioni. Il collettore di commutazione dell’elio è un sofisticato dispositivo ingegneristico che funge da baluardo contro tali interruzioni catastrofiche. Assicura una transizione fluida e ininterrotta dalla fonte primaria di gas a una riserva secondaria, il tutto senza alcuna fluttuazione di pressione. Ma in che modo questo sistema riesce a compiere un’impresa così cruciale?

In sostanza, un collettore di commutazione dell’elio è una sentinella automatizzata, un dispositivo che monitora continuamente la pressione del gas ed esegue una commutazione preprogrammata nel momento esatto in cui la fonte primaria si esaurisce. Il suo funzionamento è un vero e proprio capolavoro di pneumatica applicata, che sfrutta i principi fondamentali delle differenze di pressione, della meccanica delle molle e delle valvole di ritegno unidirezionali per creare un sistema a prova di errore. Comprendere il suo funzionamento è fondamentale per apprezzarne il ruolo nella salvaguardia di alcune delle tecnologie più avanzate al mondo.

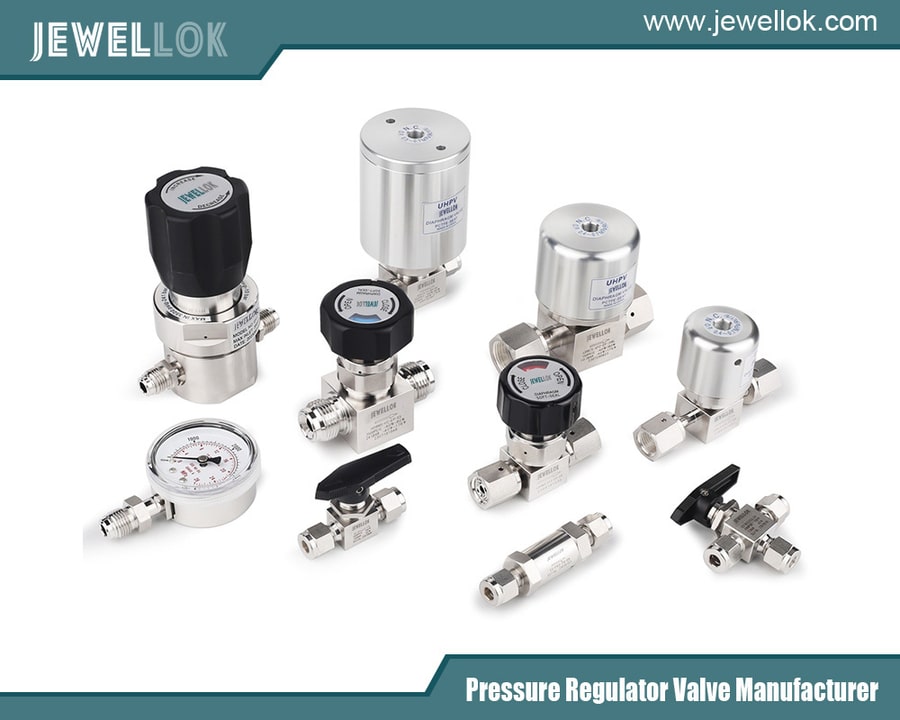

Produttori di regolatori per gas speciali
Produttori di regolatori per gas speciali

Il ruolo fondamentale dell’elio: perché il collettore è essenziale

Prima di analizzare i componenti, è fondamentale comprendere perché l’elio richieda un sistema di erogazione così affidabile. A differenza dell’argon, che è abbondante nell’atmosfera, l’elio viene estratto dalle riserve di gas naturale ed è una risorsa limitata. Le sue applicazioni sono inoltre particolarmente delicate:

Diagnostica per immagini: gli scanner a risonanza magnetica (RM) utilizzano elio liquido per raffreddare i propri magneti superconduttori fino a temperature prossime allo zero assoluto. Sebbene il magnete sia in genere sigillato, il gas di evaporazione e i sistemi che si avvalgono dell’elio gassoso per le funzioni di raffreddamento e spurgo non possono subire interruzioni senza il rischio di un “quench” — un evento catastrofico in cui il magnete perde la superconduttività, causando danni e tempi di inattività per milioni di dollari.
Chimica analitica: la cromatografia gassosa (GC) e la spettrometria di massa utilizzano l’elio come gas vettore. Qualsiasi fluttuazione o perdita di pressione durante un’analisi introduce rumore, compromette la calibrazione e invalida i risultati, con il rischio di sprecare campioni inestimabili e settimane di preparazione.
Settore aerospaziale e prove di tenuta: le ridotte dimensioni atomiche dell’elio lo rendono il gas tracciante ideale per rilevare perdite microscopiche nei sistemi di alimentazione, nei veicoli spaziali e nelle camere ad alto vuoto. Un’interruzione dell’alimentazione di elio durante un test rende l’intera procedura inutile e compromette la sicurezza.
Produzione di semiconduttori: nella fabbricazione dei microchip, l’elio viene utilizzato per la sua eccellente conduttività termica nelle camere di incisione al plasma e di deposizione chimica da vapore. Una perdita di raffreddamento può distruggere interi lotti di wafer.
Il collettore di commutazione è il dispositivo che previene questi guasti costosi e pericolosi, garantendo il flusso continuo richiesto da questi processi.

Analisi del sistema: componenti principali del collettore

Un collettore di commutazione standard per elio a due bombole è un insieme di diversi componenti chiave, ciascuno dei quali svolge un ruolo specifico nella complessa sequenza di commutazione del gas:

Valvole di ingresso (primaria e di riserva): si tratta di valvole di intercettazione manuali, una per ciascuna bombola di gas. Consentono ai tecnici di isolare in sicurezza una bombola per la sostituzione senza depressurizzare l’intero sistema.
Regolatori di pressione di primo stadio: probabilmente i componenti più critici per un funzionamento stabile, questi regolatori sono collegati all’ingresso di ciascuna bombola. Essi prendono la pressione estremamente elevata e variabile dalla bombola di elio (che può raggiungere i 2.200 psi / 150 bar quando è piena) e la riducono a una pressione “intermedia” o “di linea” più bassa e costante. Questa viene tipicamente impostata tra 100 e 150 psi (7-10 bar). Questa fase è cruciale in quanto fornisce un segnale di pressione stabile che il meccanismo di commutazione deve monitorare.
La valvola di commutazione (il “cervello” automatizzato): è il cuore del sistema. Si tratta di una valvola specializzata con due ingressi (provenienti dai regolatori primario e di riserva) e un unico uscita. Al suo interno, un diaframma o un pistone sensibile è costantemente esposto alla pressione proveniente dalla linea di alimentazione primaria. Una molla calibrata contrasta tale pressione. La valvola è preimpostata per attivarsi a una specifica “pressione di commutazione”.
Valvole di non ritorno (valvole di ritegno): queste valvole unidirezionali sono integrate all’interno della valvola di commutazione o installate immediatamente a valle di essa. Fungono da barriere fondamentali, impedendo all’elio proveniente dall’alimentazione attiva (di riserva) di rifluire nella linea inattiva (primaria). Ciò garantisce l’assenza di contaminazione incrociata e mantiene la direzione del flusso.
Manometri: Il collettore è dotato di due tipi di manometri:
Manometri di livello delle bombole: Posizionati a valle di ciascuna valvola di ingresso, indicano l’alta pressione all’interno di ogni singola bombola, fornendo una stima approssimativa della quantità di gas residua.
Manometro di erogazione: indica la pressione intermedia stabile e regolata fornita all’applicazione a valle.
Valvola di uscita: una valvola manuale che controlla il flusso finale di gas dal collettore al punto di utilizzo (ad esempio, la macchina per la risonanza magnetica o lo strumento GC).
Meccanismo di allarme: è lo strumento di comunicazione del sistema. Si tratta in genere di un indicatore visivo dai colori vivaci (spesso rosso) che si solleva quando il sistema passa alla riserva. Nei modelli più avanzati, questa azione meccanica può anche azionare un microinterruttore pneumatico o elettrico per attivare un allarme acustico, una spia di avvertimento o persino inviare un segnale a un sistema di gestione dell’edificio.

La sequenza operativa: un’analisi passo dopo passo

L’eleganza del collettore di commutazione si rivela nel suo funzionamento passo dopo passo, una sequenza che garantisce l’assenza totale di interruzioni nel flusso di gas.

Fase 1: Funzionamento normale – Alimentazione primaria attiva

Inizialmente, sia la bombola primaria che quella di riserva sono piene e le rispettive valvole di ingresso sono aperte. L’elio ad alta pressione proveniente dalla bombola primaria fluisce attraverso il regolatore di primo stadio, che riduce la pressione a un valore costante di 100 psi. Questo gas regolato entra ora nell’ingresso “primario” della valvola di commutazione.

All’interno della valvola di commutazione, la pressione di 100 psi esercita una forza sul diaframma, comprimendo la molla di calibrazione interna. Questa forza mantiene il meccanismo interno della valvola nella posizione “primaria”. In questo stato, il percorso di flusso dall’ingresso primario è completamente aperto, mentre quello dall’ingresso di riserva è bloccato meccanicamente. La valvola di ritegno sul lato primario è mantenuta aperta dal flusso, mentre quella sul lato di riserva rimane chiusa. L’elio fluisce senza ostacoli dalla bombola primaria, attraverso la valvola di commutazione, fino all’applicazione. Il sistema è in uno stato di equilibrio e la bandierina di allarme rimane abbassata.

Fase 2: Esaurimento e commutazione automatica

Man mano che la bombola primaria si consuma, la pressione al suo interno diminuisce. Il regolatore di primo stadio è progettato per mantenere una pressione di uscita costante di 100 psi fino a quando la pressione della bombola non scende molto vicino a tale pressione di erogazione. Una volta raggiunto questo punto, il regolatore non è più in grado di compensare.

La pressione nella linea tra il regolatore primario e la valvola di commutazione inizia a diminuire. Quando questa pressione scende al di sotto della soglia di commutazione preimpostata sul collettore (ad esempio, 50 psi), la forza esercitata sul diaframma non è più sufficiente a vincere la forte molla di calibrazione.

La molla entra quindi in azione, azionando rapidamente il meccanismo interno della valvola di commutazione. Questa azione è istantanea e produce due effetti simultanei:

Chiude meccanicamente il percorso di flusso proveniente dall’ingresso primario esaurito.
Apre il percorso di flusso proveniente dall’ingresso di riserva pieno.
L’elio regolato a 100 psi proveniente dalla bombola di riserva riempie immediatamente la valvola di commutazione. Nel momento in cui la pressione sul lato primario è scesa, la relativa valvola di ritegno si è chiusa di scatto, impedendo che il nuovo gas di riserva rifluisse nella linea primaria vuota. Il flusso di gas proviene ora senza interruzioni dalla bombola di riserva. L’intera transizione avviene in millisecondi, molto più rapidamente di quanto qualsiasi strumento o processo sensibile possa rilevare.

Fase 3: Allarme e ripristino del sistema

Il movimento fisico del meccanismo interno della valvola di commutazione è collegato al sistema di allarme. Quando la valvola passa da “Primaria” a “Riserva”, fa sì che la bandierina rosso vivo diventi visibile e può attivare un allarme elettronico.

Questo è il segnale inequivocabile del collettore: «La bombola primaria è vuota. Sono passato alla riserva per mantenere il processo in funzione, ma la bombola vuota deve essere sostituita immediatamente». Un tecnico può quindi intervenire in modo proattivo. Chiuderebbe la valvola di ingresso sulla bombola primaria vuota, sfiaterebbe in modo sicuro la pressione residua da quel lato del collettore, sostituirebbe la bombola e aprirebbe la valvola sulla nuova bombola primaria. Una volta che il lato primario è stato ripressurizzato, il tecnico ripristina manualmente la valvola di commutazione (di solito tramite un pulsante o una leva). Questa azione riporta la valvola nella posizione primaria, chiude l’ingresso della riserva, disattiva il segnale di allarme e riattiva il sistema per il ciclo successivo.

Considerazioni specifiche per l’elio

Sebbene il principio sia lo stesso dell’argon, le dimensioni atomiche ridotte dell’elio e il suo status di risorsa critica richiedono un’attenzione particolare. I collettori progettati per l’elio devono essere costruiti secondo i più elevati standard di tenuta. Ogni raccordo, stelo di valvola e guarnizione è progettato con precisione per prevenire le minime perdite che sarebbero irrilevanti con molecole di gas più grandi, ma che risultano costose e problematiche con l’elio. Inoltre, in molti impianti, questi collettori fanno parte di un sistema più ampio di gestione del gas sfuso che può includere dewar di elio liquido e reti di distribuzione complesse, tutte monitorate per verificarne l’utilizzo e l’efficienza.

Produttori di regolatori per gas speciali
Produttori di regolatori per gas speciali

Conclusione

Il collettore di commutazione dell’elio è un esempio paradigmatico di progettazione robusta e intelligente. Trasforma un punto di guasto singolo e vulnerabile — la bombola di gas, una risorsa limitata — in un sistema gestito e ridondante. Sfruttando semplici principi fisici, svolge una funzione vitale per la continuità dell’assistenza sanitaria, delle scoperte scientifiche e dell’innovazione tecnologica. Funziona in modo silenzioso e affidabile in secondo piano, come una sentinella meccanica che garantisce che il flusso di questo gas prezioso e insostituibile non venga mai interrotto. In un mondo sempre più dipendente dalla precisione e dall’affidabilità, il collettore di commutazione dell’elio non è solo un semplice componente idraulico; è un pilastro fondamentale delle moderne infrastrutture industriali e scientifiche.
