Come funziona un collettore di commutazione per azoto gassoso?

{{{sourceTextContent.subTitle}}}

Come funziona un collettore di commutazione per azoto gassoso?

{{{sourceTextContent.description}}}

Nei settori in cui precisione, sicurezza e continuità operativa sono fondamentali, l’azoto gassoso svolge un ruolo cruciale in quanto mezzo inerte e non reattivo. Dalle strutture sanitarie, dove garantisce il corretto funzionamento delle apparecchiature di supporto vitale, agli impianti di produzione, dove preserva l’integrità dei prodotti attraverso atmosfere inerti, le applicazioni dell’azoto sono vaste e cruciali. Il cuore di un sistema affidabile di distribuzione dell’azoto è il collettore di commutazione: un sistema sofisticato progettato per passare senza soluzione di continuità da una fonte di gas all’altra, evitando tempi di inattività che potrebbero comportare costose interruzioni o rischi per la sicurezza. Immaginate la sala operatoria di un ospedale o una linea di produzione di semiconduttori: un'interruzione anche momentanea della fornitura di azoto potrebbe compromettere la sterilità, danneggiare componenti sensibili o addirittura mettere a rischio vite umane. Il collettore di commutazione dell’azoto gassoso mitiga questo rischio passando automaticamente da una batteria di bombole esaurite a una di riserva, mantenendo costanti la pressione e la portata.

L’azoto, che costituisce circa il 78% dell’atmosfera terrestre, viene estratto, compresso e immagazzinato in bombole ad alta pressione o in contenitori Dewar per uso industriale. A differenza dei gas combustibili come il propano, la natura inerte dell’azoto lo rende ideale per applicazioni di spurgo, inertizzazione e pressurizzazione. I collettori di commutazione si sono evoluti da semplici configurazioni manuali a sistemi automatici avanzati che incorporano sensori, regolatori e dispositivi di sicurezza, nel rispetto di standard quali la norma NFPA 99 per i gas medicali o le linee guida ISO per la purezza industriale. Questi sistemi gestiscono pressioni che vanno dai 3.000 psi nelle bombole fino a livelli operativi compresi tra 5 e 50 psi, a seconda dell’applicazione.

Questo articolo esplora le complessità dei collettori di commutazione per azoto gassoso, trattandone la definizione, i componenti, i principi di funzionamento, l’installazione, la manutenzione, le caratteristiche di sicurezza e le diverse applicazioni. Svelando i misteri di questa tecnologia, gli utenti — dai tecnici di laboratorio ai responsabili delle strutture — possono ottimizzare le proprie configurazioni in termini di efficienza e affidabilità. In un’era caratterizzata da una crescente automazione e da normative sempre più rigorose, comprendere il funzionamento di questi collettori è essenziale per sfruttare i vantaggi dell’azoto senza compromessi.

produttori di raccordi ad altissima purezza in Cina
produttori di raccordi ad altissima purezza in Cina

Che cos’è un collettore di commutazione per azoto gassoso?

Un collettore di commutazione per azoto gassoso è un insieme integrato di valvole, regolatori e tubazioni che collega più bombole o serbatoi di azoto a un’unica linea di distribuzione, consentendo la commutazione automatica o semiautomatica per garantire una fornitura continua di gas. Funge da garante della continuità del flusso, monitorando le pressioni delle fonti e reindirizzando l’erogazione quando la banca primaria sta per esaurirsi. In sostanza, si tratta di un quadro di commutazione a pressione regolata su misura per le esigenze di elevata purezza dell’azoto, che previene la contaminazione o le fluttuazioni di pressione che potrebbero influire sui processi a valle.

Le tipologie variano in base al livello di automazione: i collettori manuali richiedono l’intervento dell’operatore per azionare le valvole, sono adatti a configurazioni a bassa richiesta ma soggetti a errori umani; le versioni semiautomatiche si attivano in caso di calo di pressione ma necessitano di un ripristino manuale dopo la sostituzione della bombola; i sistemi completamente automatici gestiscono tutto elettronicamente, ideali per applicazioni critiche come quelle del settore medico o dei semiconduttori. Per l’azoto, i collettori incorporano spesso raccordi CGA-580 per impedire collegamenti incrociati con altri gas, garantendo sicurezza e conformità.

In ambito medico, questi dispositivi fanno parte dei sistemi di erogazione di gas sfusi che riforniscono sale operatorie o unità di terapia intensiva, mentre i collettori industriali possono essere utilizzati per le protezioni di saldatura o le linee di confezionamento alimentare. Le capacità variano da configurazioni a due bombole per uso residenziale o di laboratorio a configurazioni a più banchi per utenti con volumi elevati. I vantaggi includono tempi di inattività ridotti al minimo, minore impiego di manodopera per il monitoraggio e maggiore sicurezza grazie agli allarmi integrati. Ad esempio, nelle applicazioni con gas speciali, i collettori completamente automatici gestiscono con precisione l’erogazione di azoto puro, commutando a soglie comprese tra 100 e 200 psi. La scelta del tipo corretto dipende da fattori quali la purezza del gas (ad esempio, 99,999% per i laboratori), le portate (fino a 500 SCFH) e le condizioni ambientali, rendendo i collettori di azoto indispensabili per una gestione affidabile dei gas inerti.

Componenti di un collettore di commutazione per azoto

L’efficacia di un collettore di commutazione per azoto deriva dai suoi componenti progettati meticolosamente, ciascuno dei quali contribuisce al controllo della pressione, alla commutazione e alla sicurezza. Il cuore del sistema è l’unità di controllo del collettore, un alloggiamento contenente due regolatori di pressione — uno per il banco di servizio e uno per la riserva — impostati a pressioni leggermente diverse (ad esempio, 150 psi per il servizio e 125 psi per la riserva) per facilitare la commutazione automatica.

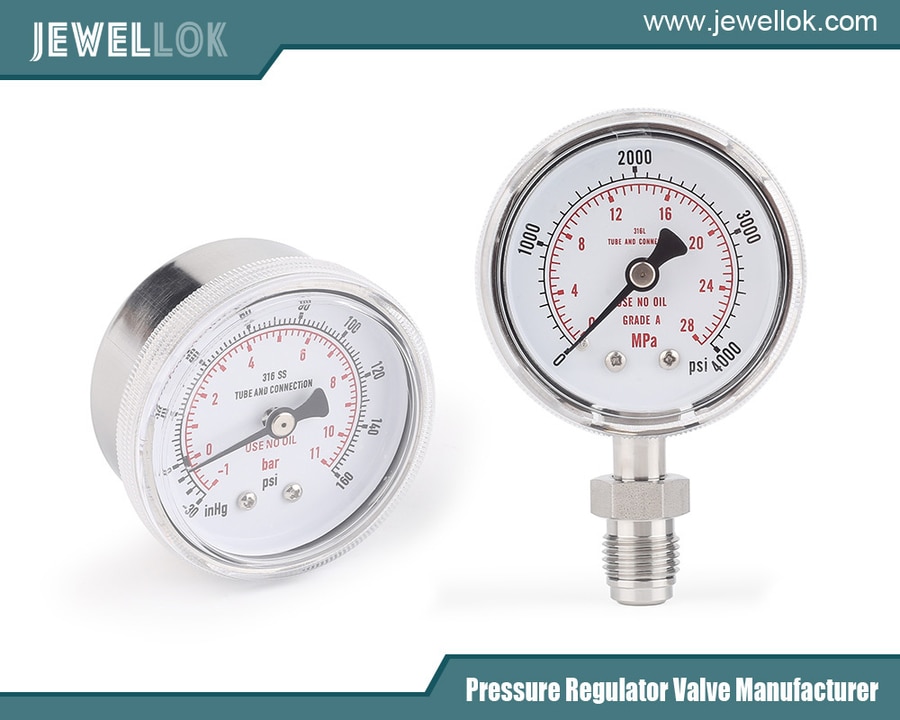

I collettori del banco di alimentazione collegano le bombole in parallelo, spesso tramite tubi flessibili dotati di valvole di ritegno per impedire il riflusso e la contaminazione. Questi collettori possono ospitare da 2 a 12 bombole per lato, con valvole di isolamento per la manutenzione delle singole bombole. I manometri monitorano le pressioni in entrata e in uscita, mentre i trasduttori nei modelli automatici forniscono letture digitali e allarmi.

Gli indicatori sono fondamentali: segnalatori visivi, spie LED (verde per la pressione di servizio, rosso per la riserva attiva) o allarmi acustici segnalano l’esaurimento della pressione. Le caratteristiche di sicurezza includono valvole di sicurezza per lo scarico della pressione in eccesso, filtri per trattenere le impurità e valvole solenoidi per la commutazione elettronica nei sistemi completamente automatici.

Per gli adattamenti specifici all’azoto, materiali come l’ottone o l’acciaio inossidabile resistono alla corrosione, mentre le porte di spurgo consentono il lavaggio con gas inerte per mantenere la purezza. Nei collettori medicali, i regolatori a cupola garantiscono un’erogazione stabile e le interfacce di monitoraggio remoto si integrano con i sistemi di gestione degli edifici. Gli accessori di montaggio fissano l’unità, spesso installata a parete o a pavimento, con smorzatori di vibrazioni per garantire la stabilità. Nel complesso, questi componenti formano un sistema robusto e modulare progettato per pressioni fino a 3.000 psi, con una durata di vita superiore a 10 anni se sottoposto a una corretta manutenzione.

Come funziona: il meccanismo operativo

La genialità operativa di un collettore di commutazione dell’azoto risiede nella sua commutazione basata sul differenziale di pressione, che garantisce transizioni senza soluzione di continuità senza interruzioni del flusso. Analizziamo il processo.

Inizialmente, le bombole sono collegate sia al collettore di servizio che a quello di riserva, con tutte le valvole aperte. L’unità di controllo dà la priorità al banco di servizio, dove il regolatore è impostato su un valore più alto (ad es. 150 psi) rispetto a quello di riserva (125 psi). L’azoto fluisce dalle bombole di servizio attraverso il regolatore, riducendo la pressione al livello di uscita richiesto (ad es. 50 psi per uso di laboratorio), per poi entrare nella linea di distribuzione.

Man mano che il consumo esaurisce il banco di servizio, la sua pressione diminuisce. Quando scende al di sotto del setpoint della riserva, il collettore apre automaticamente il percorso di riserva, consentendole di subentrare senza cali di pressione verso gli apparecchi. Questo commutatore meccanico o elettronico — tramite diaframmi nei modelli semiautomatici o sensori in quelli completamente automatici — attiva indicatori, come una luce rossa o un allarme, avvisando gli operatori di sostituire il banco vuoto.

Dopo la commutazione, l’operatore isola il banco esaurito, sostituisce le bombole, spura le linee se necessario e ripristina il sistema azionando il selettore o tramite i comandi. Nelle versioni completamente automatiche, i comandi elettronici gestiscono i ripristini e possono integrarsi con il sistema SCADA per il monitoraggio remoto.

Le dinamiche di pressione sono fondamentali: le bombole di azoto partono da circa 2.200-3.000 psi, vaporizzandosi secondo necessità. La regolazione a due stadi del collettore impedisce il congelamento e garantisce la purezza. Per gli impianti a azoto liquido, i vaporizzatori convertono il liquido in gas prima dell’ingresso nel collettore. La risoluzione dei problemi prevede il controllo dell’equalizzazione delle pressioni (che indica la presenza di perdite) o di interruttori guasti (a causa di filtri intasati). L’affidabilità di questo meccanismo lo rende fondamentale per le operazioni 24 ore su 24, 7 giorni su 7.

Guida all’installazione

La corretta installazione di un collettore di commutazione per azoto gassoso è fondamentale per la sicurezza e le prestazioni e richiede tecnici certificati che abbiano familiarità con le normative sui gas. Iniziare selezionando un luogo ventilato e accessibile, lontano da fonti di ignizione, con spazio adeguato per l’accesso alle bombole.

Montare saldamente l’unità di controllo utilizzando staffe, assicurando l’allineamento a livello. Collegare i collettori alle bombole con raccordi CGA-580, applicando con parsimonia il sigillante per filettature. Installare le linee di sfiato per le valvole di sicurezza, convogliandole all’esterno con valvole di ritegno per impedire il riflusso.

Cablare i componenti elettrici per i modelli automatici, integrando gli allarmi. Pressurizzare lentamente, verificando la presenza di perdite con una soluzione di sapone o rilevatori. Regolare i setpoint tramite viti o interfacce, verificando la commutazione simulando l’esaurimento del gas. Documentare la configurazione ai fini della conformità, incluse le prove di pressione. Errori comuni includono uno sfiato improprio o raccordi non compatibili, che possono comportare rischi.

Manutenzione e risoluzione dei problemi

La manutenzione preserva l’integrità del collettore e prevede ispezioni e prove periodiche. Eseguire prove di funzionamento mensili regolando le pressioni e verificando i commutatori, oltre a controllare la presenza di perdite nei giunti. Effettuare lo spurgo con azoto durante l’avvio e l’arresto per espellere le impurità.

Ispezionare la presenza di corrosione, specialmente in ambienti umidi, sostituendo i raccordi flessibili ogni 5-10 anni. Pulire i filtri e gli sfiati annualmente. Risoluzione dei problemi: il commutatore non funziona? Controllare l’alimentazione o i differenziali di pressione. Gli allarmi si attivano erroneamente? Calibrare i sensori. Un intervento di manutenzione professionale ogni 1-2 anni garantisce una lunga durata.

Considerazioni sulla sicurezza

La sicurezza nei collettori di azoto si concentra sui rischi di asfissia, sui pericoli legati alla pressione e sulla purezza. Installare in aree ben ventilate dotate di rilevatori di ossigeno. Utilizzare raccordi CGA per evitare confusioni. Prevedere valvole di intercettazione e protocolli di emergenza. Una formazione regolare e il rispetto delle norme OSHA/ISO riducono i rischi.

Applicazioni

I collettori di azoto sono utilizzati in diversi settori: in ambito medico per strumenti chirurgici e criogenia; in ambito industriale per l’inertizzazione nella saldatura e nel confezionamento alimentare per prolungarne la durata di conservazione; nei laboratori per la cromatografia; nella produzione per lo stampaggio a matrice con forza costante. Garantiscono precisione nei settori automobilistico, farmaceutico e HVAC.

sistema di erogazione di gas ad alta purezza e alta pressione
sistema di erogazione di gas ad alta purezza e alta pressione
Conclusione

Il collettore di commutazione dell’azoto è un esempio di eccellenza ingegneristica, in quanto garantisce una fornitura ininterrotta di gas inerte grazie a una gestione intelligente della pressione. La padronanza dei suoi componenti, del funzionamento e della manutenzione consente agli utenti di migliorare l’efficienza operativa e la sicurezza. Con l’evolversi dei settori industriali, questi sistemi rimarranno tecnologie fondamentali per l’utilizzo dell’azoto.

Per ulteriori informazioni sul funzionamento di un collettore di commutazione dell’azoto, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/.
