Come funziona un regolatore di pressione dell'azoto gassoso?

{{{sourceTextContent.subTitle}}}

Come funziona un regolatore di pressione dell'azoto gassoso?

{{{sourceTextContent.description}}}

Nel mondo dei gas industriali, l’azoto si distingue come uno degli elementi più versatili e ampiamente utilizzati. Costituendo circa il 78% dell’atmosfera terrestre, l’azoto è un gas inerte che non reagisce facilmente con altre sostanze, rendendolo ideale per una vasta gamma di applicazioni che vanno dalla conservazione degli alimenti alla saldatura e alle procedure mediche. Tuttavia, la gestione dell’azoto, specialmente quando è contenuto in bombole ad alta pressione, richiede un controllo preciso per garantire sicurezza, efficienza e prestazioni ottimali. È qui che entra in gioco il regolatore di pressione per azoto gassoso.

Un regolatore di pressione dell’azoto gassoso è un dispositivo meccanico progettato per ridurre l’alta pressione dell’azoto gassoso proveniente da una bombola di stoccaggio o da una conduttura, portandola a una pressione di uscita più bassa, più gestibile e costante, adatta alle apparecchiature o ai processi a valle. In sostanza, funge da «filtro», mantenendo una pressione di uscita stabile nonostante le fluttuazioni della pressione in ingresso o della domanda. Senza un regolatore di questo tipo, la pressione grezza proveniente da una bombola di azoto — che spesso supera i 2.000 psi — potrebbe danneggiare gli strumenti, causare perdite o addirittura provocare esplosioni.

L’importanza di questi regolatori non può essere sottovalutata. In settori come quello HVAC (riscaldamento, ventilazione e condizionamento dell’aria), vengono utilizzati per lo spurgo degli impianti e le prove di pressione al fine di prevenire la contaminazione o l’ossidazione. Nella produzione di birra e nel confezionamento alimentare, i regolatori di azoto contribuiscono a mantenere la qualità dei prodotti sostituendo l’ossigeno, che può deteriorare gli alimenti o alterarne i sapori. I laboratori si affidano a essi per un'erogazione precisa del gas negli strumenti analitici, mentre nelle operazioni di saldatura vengono utilizzati per creare atmosfere inerti che prevengono i difetti di saldatura. La sicurezza è fondamentale; un controllo improprio della pressione può portare a situazioni pericolose, come la sovrapressurizzazione che causa guasti alle apparecchiature o fughe di gas che sostituiscono l’ossigeno in spazi confinati, con il rischio di asfissia.

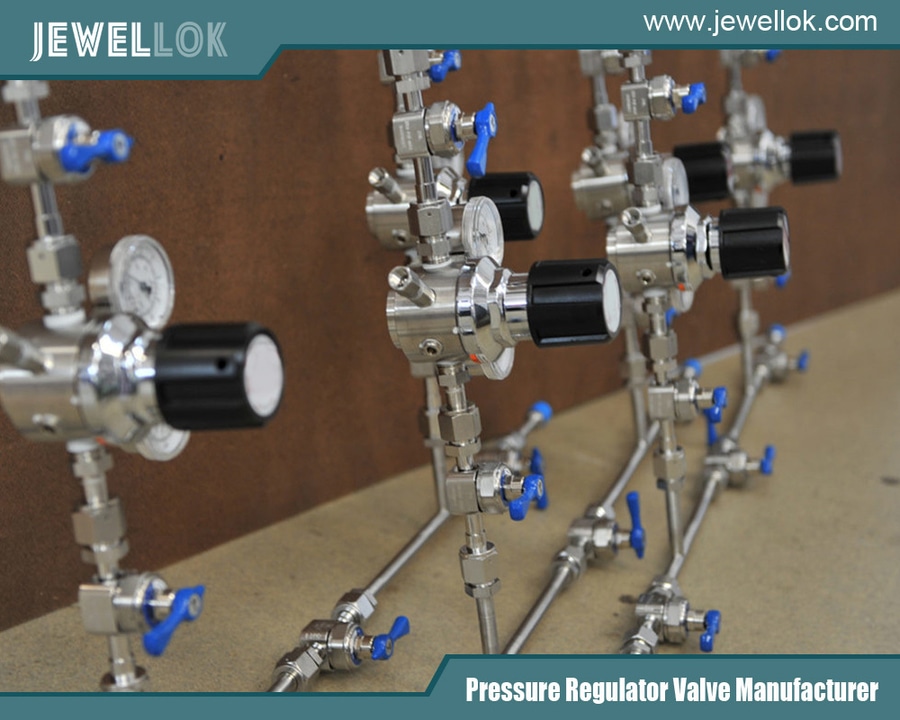

Regolatore di azoto ad alta purezza e alta portata
Regolatore di azoto ad alta purezza e alta portata

Il concetto di regolazione della pressione risale al XIX secolo con l’avvento dell’illuminazione a gas e dell’uso industriale dei gas, ma i regolatori moderni si sono evoluti grazie ai progressi nei materiali e nella progettazione per gestire gas ad alta purezza come l’azoto. Oggi sono disponibili in vari tipi, dai semplici modelli monostadio alle sofisticate versioni a doppio stadio, ciascuna su misura per esigenze specifiche. Comprendere il funzionamento di questi dispositivi non solo migliora l’efficienza operativa, ma garantisce anche la conformità agli standard di sicurezza stabiliti da organizzazioni come l’OSHA e la CGA (Compressed Gas Association).

Questo articolo approfondisce le complessità dei regolatori di pressione dell’azoto gassoso, esplorandone i componenti, i meccanismi di funzionamento, le tipologie, le applicazioni e le pratiche di manutenzione. Al termine della lettura, i lettori avranno una comprensione completa di questi strumenti essenziali, che consentirà loro di selezionarli e utilizzarli in modo efficace nei rispettivi campi.

Principi di base della regolazione della pressione

Fondamentalmente, la regolazione della pressione consiste nel raggiungere l’equilibrio in un sistema in cui il gas fluisce da una fonte ad alta pressione verso un’applicazione a bassa pressione. Il principio fondamentale ruota attorno all’equilibrio delle forze, in cui il regolatore si adatta automaticamente per mantenere una pressione di uscita prestabilita.

I regolatori di pressione funzionano sulla base di tre elementi chiave: un elemento di riduzione della pressione, un elemento sensibile e un elemento di forza di riferimento. L’elemento di riduzione della pressione, spesso una valvola o un otturatore, controlla il flusso aprendo o chiudendo un orifizio. L’elemento sensibile rileva le variazioni della pressione di uscita, mentre la forza di riferimento — in genere una molla — fornisce il valore di riferimento per la pressione desiderata.

In una configurazione tipica, l’azoto ad alta pressione entra nel regolatore attraverso l’attacco di ingresso. La molla esercita una forza per aprire la valvola, consentendo al gas di fluire verso l’uscita. Man mano che la pressione di uscita aumenta, essa spinge contro l’elemento sensibile (come un diaframma), che si oppone alla forza della molla. Quando la pressione di uscita raggiunge il valore di riferimento, le forze si bilanciano e la valvola si chiude leggermente per mantenere l’equilibrio. Se la domanda a valle aumenta, causando un calo della pressione di uscita, l’elemento sensibile si distende, consentendo alla molla di aprire maggiormente la valvola e ripristinare la pressione. Al contrario, se la pressione sale eccessivamente, l’elemento sensibile comprime la molla, chiudendo la valvola.

Questa regolazione dinamica garantisce la stabilità. Per i gas come l’azoto, che sono comprimibili, i regolatori devono tenere conto di fattori quali le variazioni di temperatura (secondo le leggi di Boyle e di Charles) che influenzano la pressione. La natura inerte dell’azoto fa sì che non corroda facilmente i componenti, ma i regolatori devono comunque gestire potenziali contaminanti come l’umidità o gli oli provenienti dalle bombole.

I regolatori ad azionamento diretto, comuni per l’azoto, si basano esclusivamente sulla pressione di processo per il controllo, il che li rende semplici ed economici. Le varianti ad azionamento pilotato utilizzano una valvola pilota secondaria per un controllo più preciso in scenari ad alta portata. Tra i parametri prestazionali figurano il “droop”, ovvero il calo della pressione in uscita all’aumentare della portata, e il “lockup”, ovvero il leggero aumento di pressione quando la portata si arresta. I regolatori ideali riducono al minimo questi fenomeni per garantire un controllo accurato.

Comprendere questi principi è fondamentale perché le applicazioni con azoto richiedono spesso pressioni precise: se troppo elevate, si rischia di causare danni; se troppo basse, i processi falliscono. Ad esempio, nei sistemi pneumatici, una pressione costante garantisce un funzionamento affidabile degli utensili.

Componenti di un regolatore di pressione dell’azoto gassoso

Un regolatore di pressione dell’azoto gassoso è una sinfonia di parti progettate con precisione che lavorano in armonia. Analizziamo i componenti principali, attingendo dai modelli standard utilizzati in ambito industriale e di laboratorio.

Il corpo costituisce l’alloggiamento, tipicamente realizzato in ottone, acciaio inossidabile o alluminio per garantire durata e resistenza alla corrosione. L’ottone è economico per l’uso generale, mentre l’acciaio inossidabile è preferito per l’azoto ad alta purezza al fine di prevenire la contaminazione. Il corpo include le porte di ingresso e di uscita, spesso filettate per raccordi CGA (Compressed Gas Association) specifici per l’azoto, come il CGA 580 per pressioni standard fino a 3.000 psi.

Il cuore del sistema è il gruppo valvola, costituito dall’otturatore o valvola principale e dalla sede. L’otturatore, spesso caricato a molla, si sigilla contro la sede per controllare il flusso. Materiali come gli elastomeri (Buna-N o Viton) o i termoplastici garantiscono una tenuta ermetica, fondamentale per prevenire perdite nei sistemi ad azoto in cui la purezza è fondamentale.

Il diaframma o il pistone funge da elemento sensibile. I diaframmi, realizzati in elastomeri o in metallo sottile come l’acciaio inossidabile, offrono sensibilità e assenza di attrito, caratteristiche ideali per le applicazioni a bassa pressione. I pistoni vengono utilizzati per pressioni più elevate, garantendo robustezza ma con una potenziale isteresi dovuta all’attrito. Nei regolatori ad alta purezza, i diaframmi in acciaio inossidabile riducono al minimo l’adsorbimento di contaminanti.

La molla funge da meccanismo di carico o di forza di riferimento. Regolabile tramite una manopola o una vite, imposta la pressione di uscita comprimendosi contro il diaframma. Le molle sono solitamente realizzate in filo armonico o acciaio inossidabile per garantire una lunga durata.

I manometri sono essenziali: il manometro di alta pressione monitora la pressione in ingresso dalla bombola, mentre quello di bassa pressione indica la pressione in uscita. Alcuni modelli includono una valvola di sicurezza per scaricare la pressione in eccesso, specialmente nei modelli con valvola di scarico che proteggono dalla sovrapressurizzazione.

Altre caratteristiche possono includere filtri per la rimozione delle particelle, calotte di protezione e sfiati per i modelli di tipo di scarico. Nei regolatori ad altissima purezza per l’azoto utilizzati nei semiconduttori, i corpi ricavati da barre e le guarnizioni metallo su metallo riducono lo spazio morto e i rischi di contaminazione.

Il materiale di ciascun componente viene scelto in base alla compatibilità con l’azoto, che è non corrosivo ma può trasportare impurità. Un assemblaggio corretto garantisce un funzionamento privo di perdite, spesso verificato con elio per accertarne l’integrità.

Come funziona: meccanismo passo dopo passo

Per comprendere appieno il funzionamento di un regolatore di pressione per azoto gassoso, esaminiamone il funzionamento passo dopo passo, concentrandoci su un comune modello monostadio ad azionamento diretto.

Fase 1: Collegamento e inizializzazione. Collegare il regolatore alla bombola di azoto utilizzando l’adattatore CGA appropriato. Assicurarsi che la valvola della bombola sia chiusa. Allentare la manopola di regolazione per rilasciare la tensione della molla, evitando improvvisi picchi di pressione.

Fase 2: Pressurizzazione. Aprire lentamente la valvola della bombola. L’azoto ad alta pressione (ad es. 2.200 psi) entra nell’ingresso. In assenza di flusso, la valvola rimane chiusa per impostazione predefinita.

Fase 3: Impostazione della pressione. Ruotare la manopola di regolazione in senso orario per comprimere la molla. Questa forza spinge il diaframma verso il basso, aprendo la valvola a otturatore. L’azoto fluisce attraverso l’orifizio verso l’uscita, generando pressione.

Fase 4: Equilibrio delle forze. Man mano che la pressione di uscita aumenta, essa agisce sulla parte inferiore del diaframma, contrastando la forza della molla. Al setpoint (ad es. 50 psi), il diaframma si stabilizza, chiudendo parzialmente la valvola per mantenere l’equilibrio.

Fase 5: Risposta alla domanda. Se le apparecchiature a valle assorbono più gas, la pressione di uscita diminuisce. Il diaframma si sgonfia, consentendo alla molla di aprire maggiormente la valvola, aumentando la portata fino al ripristino della pressione. Se la domanda diminuisce, la pressione aumenta, gonfiando il diaframma per chiudere la valvola.

Fase 6: Gestione delle fluttuazioni. Man mano che la bombola si svuota, la pressione in ingresso diminuisce. Nei regolatori monostadio, ciò può causare un leggero aumento della pressione in uscita (effetto della pressione di alimentazione). I modelli a doppio stadio mitigano questo fenomeno: il primo stadio riduce la pressione a un valore intermedio (ad es. 300 psi), mentre il secondo mantiene stabile la pressione finale in uscita.

Nei diagrammi, questo viene spesso rappresentato come una sezione trasversale: ingresso a sinistra, molla sopra il diaframma, otturatore sotto, uscita a destra. Le frecce indicano le direzioni delle forze: molla verso il basso, pressione verso l’alto.

Per quanto riguarda le considerazioni specifiche relative all’azoto, i regolatori prevengono la formazione di ghiaccio dovuta alla rapida espansione (effetto Joule-Thomson) utilizzando modelli riscaldati nelle applicazioni ad alta portata. Le versioni ad alta purezza riducono al minimo il volume interno per evitare l’intrappolamento del gas.

Questo meccanismo garantisce un’erogazione sicura e costante, ma gli utenti devono monitorare i manometri ed evitare di superare i valori nominali.

Tipi di regolatori di pressione per azoto gassoso

I regolatori per azoto variano in base al design per soddisfare esigenze diverse.

Regolatori monostadio: riduzione di base in un unico stadio. Ideali per pressioni di ingresso stabili, come i regolatori di linea nei laboratori. Convenienti ma soggetti a calo di pressione.

Regolatori a doppio stadio: A due stadi per garantire un'erogazione costante nonostante l’esaurimento della bombola. Indispensabili per gli strumenti analitici.

Regolatori ad alta pressione: Gestiscono fino a 7.500 psi, per bombole ad alta pressione.

Regolatori ad alta purezza e ultra-alta purezza: In acciaio inossidabile, con basso volume morto per semiconduttori e cromatografia.

Regolatori con flussometro: integrano la misurazione della portata per un'erogazione precisa.

Con scarico di sovrapressione vs. senza scarico: con scarico per lo sfiato dell’eccesso; senza scarico per installazioni pericolose.

I tipi speciali includono modelli riscaldati per ambienti freddi e modelli a contropressione per la protezione dalla sovrapressione.

Applicazioni dei regolatori di pressione dell’azoto gassoso

I regolatori di azoto sono onnipresenti.

Nel settore HVAC e della refrigerazione, spurgano le linee ed effettuano prove di pressione, prevenendo l’ossidazione.

Saldatura e lavorazione dei metalli: creano schermi inerti per la saldatura TIG.

Alimentare e bevande: preservano la freschezza negli imballaggi; regolano i sistemi di spillatura.

Settore medico e laboratori: erogazione di gas per l’anestesia e la cromatografia.

Settore industriale: inertizzazione negli impianti chimici, gonfiaggio dei pneumatici.

Semiconduttori: azoto ultrapuro per la produzione.

Manutenzione e sicurezza

Una manutenzione regolare garantisce una lunga durata. Ispezionare mensilmente per individuare perdite e corrosione; verificare il funzionamento. Pulire o sostituire le parti usurate; conservare con il tappo chiuso. Sicurezza: utilizzare raccordi adeguati, evitare di serrare eccessivamente; sfiatare i modelli di scarico in modo sicuro. Indossare i DPI; verificare i valori nominali. Programmare un intervento di manutenzione professionale ogni anno.

Regolatore di azoto ad alta purezza e alta portata
Regolatore di azoto ad alta purezza e alta portata

Conclusione

I regolatori di pressione dell’azoto sono indispensabili per una gestione sicura del gas. Padroneggiarne il funzionamento migliora l’efficienza in tutti i settori industriali. Dare sempre priorità alla qualità e alla sicurezza per ottenere risultati ottimali.

Per ulteriori informazioni sul funzionamento di un regolatore di pressione dell’azoto, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/.
