In che modo funziona il meccanismo di scarico della pressione interna di un regolatore di argon ad alta pressione per prevenire i rischi di sovrapressione?

{{{sourceTextContent.subTitle}}}

In che modo funziona il meccanismo di scarico della pressione interna di un regolatore di argon ad alta pressione per prevenire i rischi di sovrapressione?

{{{sourceTextContent.description}}}

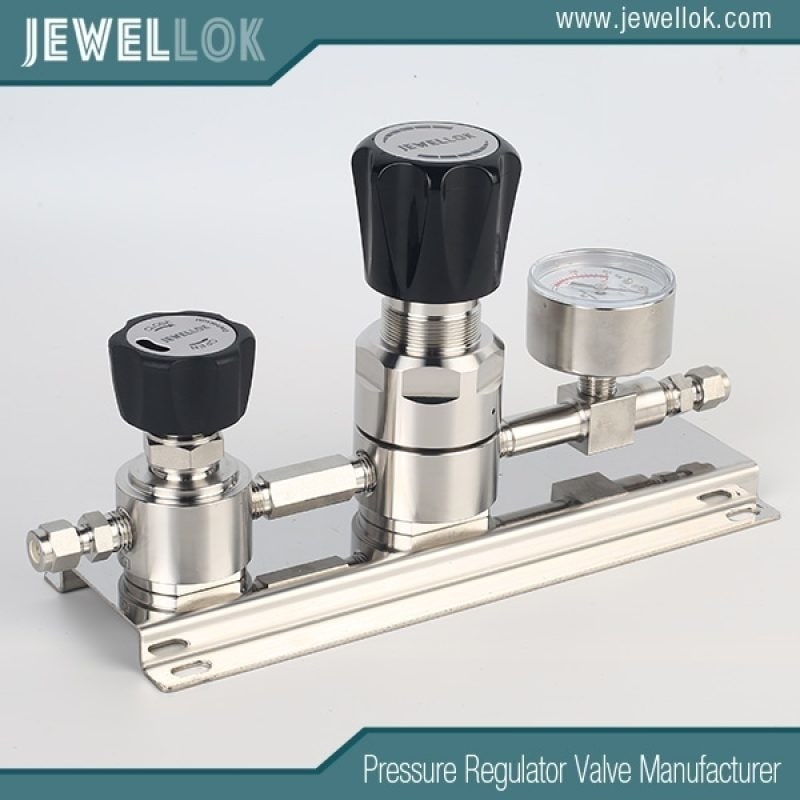

I regolatori di argon ad alta pressione sono dispositivi essenziali in settori che spaziano dalla saldatura e dalla lavorazione dei metalli alla produzione di semiconduttori e ai laboratori analitici. L’argon, un gas nobile inerte, viene immagazzinato in bombole a pressioni che spesso superano i 3.000 libbre per pollice quadrato manometrico (psig), e i regolatori riducono tale pressione a livelli utilizzabili, garantendo al contempo stabilità e sicurezza. I pericoli legati alla sovrapressione — quali la rottura delle bombole, il danneggiamento delle apparecchiature o persino le esplosioni — comportano rischi significativi se non gestiti correttamente. Il meccanismo interno di scarico della pressione svolge un ruolo fondamentale nell’attenuare tali pericoli, scaricando automaticamente la pressione in eccesso e garantendo che il sistema rimanga entro limiti di sicurezza.

Questo articolo approfondisce il funzionamento del meccanismo interno di scarico della pressione nei regolatori di argon ad alta pressione, spiegandone il funzionamento e le capacità di prevenzione dei rischi. Esplora inoltre le considerazioni progettuali fondamentali che migliorano l’affidabilità durante il funzionamento a lungo termine in condizioni impegnative. Attingendo ai principi tecnici e agli standard del settore, evidenziamo come queste caratteristiche salvaguardino i processi che coinvolgono l’argon, dove precisione e purezza sono fondamentali. Comprendere questi aspetti è cruciale per ingegneri, tecnici e professionisti della sicurezza al fine di selezionare e mantenere regolatori che riducano al minimo i tempi di inattività e i rischi.

I regolatori ad alta pressione per l’argon gestiscono tipicamente pressioni in ingresso fino a 6.000-10.000 psig, con pressioni in uscita che vanno da 0 a 500 psig o superiori nei modelli specializzati. Incorporano componenti quali diaframmi, valvole a otturatore e molle per controllare la portata, ma il meccanismo di scarico aggiunge un ulteriore livello di protezione contro guasti quali perdite dalla sede o espansione termica. Nel contesto dell’argon, un gas asfissiante ad alte concentrazioni, uno scarico affidabile previene non solo incidenti legati alla pressione, ma anche potenziali fuoriuscite di gas in spazi confinati.

Comprendere i regolatori di gas argon ad alta pressione

Prima di esaminare il meccanismo di scarico, è essenziale comprendere la funzionalità di base del regolatore. Un regolatore di pressione riduce l’elevata pressione in ingresso (P1) a una pressione in uscita stabile (P2) utilizzando tre elementi chiave: il meccanismo di carico (ad es. una molla o una cupola), l’elemento sensibile (ad es. un diaframma o un pistone) e l’elemento di controllo (ad es. una valvola a fungo).

In un tipico regolatore monostadio, il gas entra nella camera ad alta pressione e la molla di carico comprime il diaframma, aprendo la valvola per consentire il flusso nella camera a bassa pressione. Il diaframma rileva P2 e si contrappone alla forza della molla per mantenere l’equilibrio.

Per le applicazioni con argon ad alta pressione, i regolatori utilizzano spesso corpi in acciaio inossidabile o ottone con attacchi CGA 580, garantendo compatibilità e purezza. I modelli a doppio stadio, comuni per esigenze di precisione, riducono la pressione in due fasi: il primo stadio porta la pressione a un livello intermedio, mentre il secondo la porta al valore di uscita finale. Ciò riduce al minimo effetti quali il decadimento della caratteristica di ingresso, in cui P2 aumenta al calare della pressione della bombola.

La sovrapressione può verificarsi a causa di un guasto del regolatore (ad es. valvola bloccata), picchi di pressione in ingresso o condizioni di assenza di flusso che causano un accumulo termico. In assenza di uno sfogo, le pressioni potrebbero superare la pressione di prova del regolatore (150% del valore nominale) o la pressione di scoppio (400% del valore nominale), causando un guasto catastrofico. Il meccanismo interno di sfogo della pressione risolve questo problema integrando le funzionalità di sfiato direttamente nel regolatore.

Come funziona il meccanismo interno di sfogo della pressione

Il meccanismo interno di scarico della pressione nei regolatori di gas argon ad alta pressione è progettato per rilevare e alleviare automaticamente l’eccesso di pressione a valle, prevenendo i rischi senza richiedere dispositivi esterni. A differenza delle valvole di scarico della pressione (PRV) autonome, che scaricano in atmosfera al superamento di un setpoint, i meccanismi interni sono integrati nel regolatore per garantire una protezione compatta e integrata.

Funzionamento di base
In molti regolatori, il meccanismo di scarico opera tramite sistemi di auto-scarico o di scarico controllato. In una configurazione ad auto-sfiato, quando la pressione a valle (P2) supera il valore di setpoint — a causa di creep (lento aumento di pressione dovuto a perdite dalla sede) o di lockup (aumento di pressione a portata zero) — il diaframma si flette verso l’alto, aprendo una valvola secondaria o un’apertura nel coperchio. Ciò scarica il gas in eccesso attraverso il foro di sfiato del regolatore, riducendo P2 fino al ripristino dell’equilibrio. Per l’argon, questo sfiato è sicuro poiché si tratta di un gas inerte, ma nei sistemi a fondo cieco (senza flusso a valle) impedisce l’accumulo che potrebbe danneggiare manometri o tubazioni.

Lo sfiato con raccolta migliora la sicurezza convogliando il gas sfiatato attraverso un’apertura separata verso un luogo sicuro, ideale per ambienti interni o pericolosi. È dotato di un cappello orientabile (ruotabile di 360 gradi) e spesso di una membrana collegata, in cui lo stelo della valvola è collegato meccanicamente alla membrana. Se P2 aumenta, la membrana spinge lo stelo più saldamente contro la sede, comprimendo le impurità e garantendo una chiusura ermetica mentre si scarica il gas in eccesso. Ciò riduce al minimo le perdite e protegge la membrana dalla rottura.

Le valvole di sicurezza interne (IRV) sono un altro tipo comune, integrate nel corpo del regolatore. Si aprono quando P2 supera il setpoint del regolatore più la pressione di blocco, consentendo al gas di fuoriuscire attraverso lo sfiato. Lo scarico inizia in base alla corsa della molla di sicurezza, con una portata che dipende dalla pressione di ingresso, dalle dimensioni dell’orifizio e dalle dimensioni dello sfiato. Ad esempio, in un regolatore impostato a 50 psig, l’IRV potrebbe attivarsi a 60 psig, scaricando fino a quando la pressione non scende.

Nei regolatori a doppio stadio, lo scarico può avvenire tra uno stadio e l’altro. Se la valvola del primo stadio presenta una perdita, la pressione intermedia aumenta e le valvole di sicurezza scaricano per prevenire il sovraccarico e una potenziale esplosione. Ciò è fondamentale per l’argon ad alta pressione, dove le bombole possono raggiungere i 6.000 psig.

Equilibrio delle forze e attivazione
Il meccanismo si basa sull’equilibrio delle forze: la pressione a valle agisce sulla parte inferiore della membrana, contrastando la forza della molla. Quando P2 supera il setpoint, la forza supera quella della molla, facendo flettersi la membrana per aprire il percorso di scarico. La valvola si «apre parzialmente» in modo proporzionale, con pressioni di apertura parziale e di richiusura comprese entro ±2% del setpoint per garantire la precisione. A differenza delle valvole di sicurezza (PRV) di tipo a scatto che si aprono completamente, i meccanismi interni regolano il flusso per uno scarico controllato, evitando instabilità.

Per i regolatori di argon, la prova di tenuta con elio garantisce bassi tassi di perdita (ad es. <1×10^-9 atm cc/sec He), impedendo lo sfogo involontario. Il processo è automatico e a ripristino automatico, non richiede alcun intervento manuale a meno che non persistano problemi di fondo come la contaminazione.

Prevenzione dei rischi di sovrapressione

Il meccanismo interno di scarico della pressione contrasta direttamente i rischi di sovrapressione mantenendo l’integrità del sistema e proteggendo il personale e le apparecchiature. La sovrapressione nei sistemi ad argon può derivare da malfunzionamenti del regolatore, come ad esempio una valvola a otturatore difettosa che consente il passaggio della piena pressione di ingresso a valle, oppure da fattori esterni quali aumenti di temperatura che causano l’espansione del gas nei sistemi chiusi.

Scenari di mitigazione dei rischi
In caso di guasto con apertura totale, in cui l’elemento di controllo rimane bloccato in posizione aperta, il meccanismo di scarico fa fuoriuscire una quantità di gas pari alla portata massima del regolatore in presenza di alta pressione in ingresso, limitando l’accumulo a livelli di sicurezza (ad es. <10 psig al di sopra del setpoint). Per le bombole di argon a 3.000 psig, ciò impedisce alle linee a valle di superare la loro pressione massima di esercizio (MAOP), evitando lo scoppio.

L’espansione termica in condizioni di assenza di flusso (ad es. valvole bloccate) può aumentare la pressione di 0,8 in. w.c. per °F, ma lo scarico si attiva per sfiatare in modo incrementale, impedendo che la pressione raggiunga livelli pericolosi. Nei laboratori che utilizzano l’argon per la cromatografia, ciò garantisce una pressione costante senza rischiare di danneggiare gli strumenti.

Il meccanismo affronta anche gli effetti del calo di pressione in ingresso: quando la pressione della bombola diminuisce, i regolatori monostadio possono aumentare P2, ma la valvola di sicurezza scarica l’eccesso, mantenendo la sicurezza. Nelle configurazioni a doppio stadio, lo scarico interstadio impedisce che i guasti del primo stadio sovraccarichino il secondo stadio.

I vantaggi includono un’elevata affidabilità (minore tendenza all’ostruzione), l’autodiagnostica tramite lo sfogo (che segnala eventuali problemi) e l’economicità rispetto alle valvole di sicurezza esterne (PRV). Tuttavia, nelle aree densamente popolate, lo sfogo controllato riduce il rumore e i rischi legati al rilascio di gas. Nel complesso, mantiene i sistemi operativi in caso di guasti, a differenza dei dispositivi a chiusura brusca che isolano l’alimentazione.

In contesti specifici legati all’argon, come la saldatura, lo sfogo impedisce l’instabilità dell’arco causata da picchi di pressione, mentre nel settore dei semiconduttori salvaguarda la purezza riducendo al minimo le fuoriuscite incontrollate.

Considerazioni progettuali per l’affidabilità in condizioni di funzionamento a alta pressione a lungo termine

Garantire l’affidabilità del meccanismo di scarico nel funzionamento a lungo termine richiede un’attenta progettazione, incentrata sui materiali, sulla stabilità e sulla manutenzione. I regolatori di gas argon ad alta pressione devono resistere a cicli di fluttuazioni di pressione, potenziali contaminanti e sollecitazioni ambientali nel corso degli anni.

Materiali e costruzione
La scelta dei materiali è fondamentale: diaframmi e corpi in acciaio inossidabile (ad es. 316L) resistono alla corrosione e al degassamento, caratteristiche essenziali per i requisiti di elevata purezza dell’argon (≥99,995%). Le tenute metallo su metallo garantiscono prestazioni prive di perdite, superando le prestazioni degli elastomeri soggetti a degrado. La costruzione con barre di materiale riduce il volume interno, minimizzando lo spazio morto e l’adsorbimento di umidità durante la sostituzione delle bombole. Per le alte pressioni (fino a 10.000 psig), i modelli con sensore a pistone dotati di O-ring e anelli di supporto gestiscono le forze, mentre i diaframmi legati migliorano la tenuta comprimendo i detriti. Rivestimenti come Siltride o Silcolloy migliorano la resistenza alla corrosione, prolungando la durata in ambienti difficili. Il test di tenuta all’elio ne certifica l’integrità, con tassi inferiori a 1×10^-9 atm cc/sec che garantiscono l’assenza di perdite a lungo termine.

Stadi e parametri prestazionali
I regolatori a doppio stadio offrono un’affidabilità superiore riducendo gli effetti di decadimento in ingresso (ad es. aumento di 0,1 psig per ogni calo di 100 psig) rispetto a quelli monostadio (7 psig/100 psig). Questa stabilità impedisce l’attivazione frequente della valvola di sicurezza, prolungando la durata dei componenti. Le valvole principali bilanciate riducono al minimo il carico sulla sede alle alte pressioni, consentendo l’utilizzo di orifizi più grandi senza un’usura eccessiva. Le metriche chiave includono il droop (caduta di pressione in uscita al variare della portata, ridotta al minimo grazie a coperchi a basso droop), il lockup (aumento a portata zero, <2% del setpoint) e la ripetibilità (ritorno costante al setpoint). La sovralimentazione a Venturi compensa il droop in presenza di portate elevate, migliorando le prestazioni a lungo termine.

Stabilità e resistenza alle vibrazioni
I progetti devono evitare la risonanza: armonica (sibilo non distruttivo dovuto alla vibrazione del diaframma in condizioni di P1 elevato/P2 basso) o idraulica (vibrazione distruttiva dovuta a scarsa lubrificazione). Lo smorzamento bilancia la velocità di risposta e la stabilità, impedendo le oscillazioni di oscillazione. I regolatori pilotati garantiscono precisione ma una risposta più lenta; quelli a molla offrono velocità per carichi dinamici.

Manutenzione e fattori ambientali
Un piano di manutenzione è fondamentale: controlli giornalieri delle perdite, ispezioni mensili, pulizia trimestrale, sostituzione annuale delle guarnizioni con ricambi OEM. Il dimensionamento tiene conto della portata massima, delle pressioni di ingresso/uscita, della temperatura (da -40°F a 165°F) e della compatibilità con i fluidi. Per un uso a lungo termine, i filtri prevengono l’intasamento e i tratti di tubazione rettilinei (≥6 diametri) garantiscono la stabilità.

I modelli riscaldati impediscono il raffreddamento di Joule-Thomson nell’argon ad alta portata, evitando la formazione di condensa. In ambienti soggetti a forti vibrazioni, come quello aerospaziale, materiali robusti e valvole bilanciate garantiscono l’affidabilità.

Conclusione

Il meccanismo interno di scarico della pressione nei regolatori di argon ad alta pressione — tramite sfiato, diaframmi collegati e valvole IRV — previene efficacemente i rischi di sovrapressione scaricando automaticamente la pressione in eccesso, proteggendo da rotture e fuoriuscite. Considerazioni progettuali quali la struttura in acciaio inossidabile, il funzionamento a doppio stadio e i test rigorosi garantiscono l’affidabilità nel funzionamento a lungo termine, riducendo al minimo l’usura e l’instabilità. Poiché i settori industriali richiedono una precisione sempre maggiore, i progressi nei materiali e nel monitoraggio intelligente miglioreranno ulteriormente questi sistemi. Una corretta selezione e manutenzione sono fondamentali per sfruttare queste caratteristiche, garantendo una gestione sicura ed efficiente dell’argon.
