Guida all'uso del regolatore di contropressione regolabile

{{{sourceTextContent.subTitle}}}

Guida all'uso del regolatore di contropressione regolabile

{{{sourceTextContent.description}}}

Nel campo dei sistemi di controllo dei fluidi, il regolatore di contropressione regolabile rappresenta un componente fondamentale per garantire la stabilità e l’efficienza dell’impianto. Questo dispositivo è progettato per controllare e mantenere una pressione a monte costante nelle tubazioni, nei serbatoi e nelle apparecchiature di processo, indipendentemente dalle fluttuazioni della portata o dalle condizioni a valle. Consentendo lo scarico della pressione in eccesso e impedendo al contempo il riflusso o le cadute di pressione, garantisce un funzionamento sicuro e ottimale in diversi settori industriali.

Il concetto di regolazione della contropressione risale alle prime applicazioni industriali, in cui il mantenimento di una pressione precisa era essenziale per l’integrità dei processi. Oggi, i regolatori di contropressione regolabili sono indispensabili in settori quali quello petrolifero e del gas, della lavorazione chimica, farmaceutico e persino nei sistemi di campionamento analitico. La loro regolabilità consente agli operatori di mettere a punto con precisione i setpoint in base alle specifiche esigenze operative, rendendoli strumenti versatili per ingegneri e tecnici.

Comprendere il funzionamento del regolatore di contropressione regolabile implica esplorarne la meccanica, le tipologie e gli usi pratici. Questo articolo approfondisce i principi di funzionamento, i vari modelli, le applicazioni, i vantaggi, gli svantaggi, i criteri di selezione, le linee guida per l’installazione e le pratiche di manutenzione. Attingendo ad approfondimenti tecnici, mira a fornire una panoramica completa per i professionisti che intendono implementare o ottimizzare questi regolatori nei propri sistemi. Che si tratti di sistemi a gas ad alta portata o di processi con liquidi sensibili, la comprensione di questi elementi può migliorare le prestazioni e la durata del sistema.

Fondamentalmente, un regolatore di contropressione regolabile funziona bilanciando le forze per mantenere la pressione in ingresso. Quando la pressione a monte supera il setpoint, la valvola si apre per far defluire il fluido e si chiude quando la pressione torna alla normalità. Questa regolazione dinamica impedisce la sovrapressurizzazione e garantisce una portata costante, proteggendo le apparecchiature a valle da eventuali danni. La possibilità di regolare il setpoint tramite molle, viti o piloti lo distingue dai regolatori fissi, offrendo flessibilità in ambienti variabili.

Nell’ingegneria moderna, questi regolatori affrontano sfide quali i picchi di pressione nelle stazioni di compressione o la necessità di un flusso costante nelle linee di campionamento. La loro evoluzione da semplici dispositivi meccanici a sofisticati modelli pilotati riflette i progressi nei materiali e nella tecnologia di controllo, consentendo un controllo preciso anche in condizioni difficili.

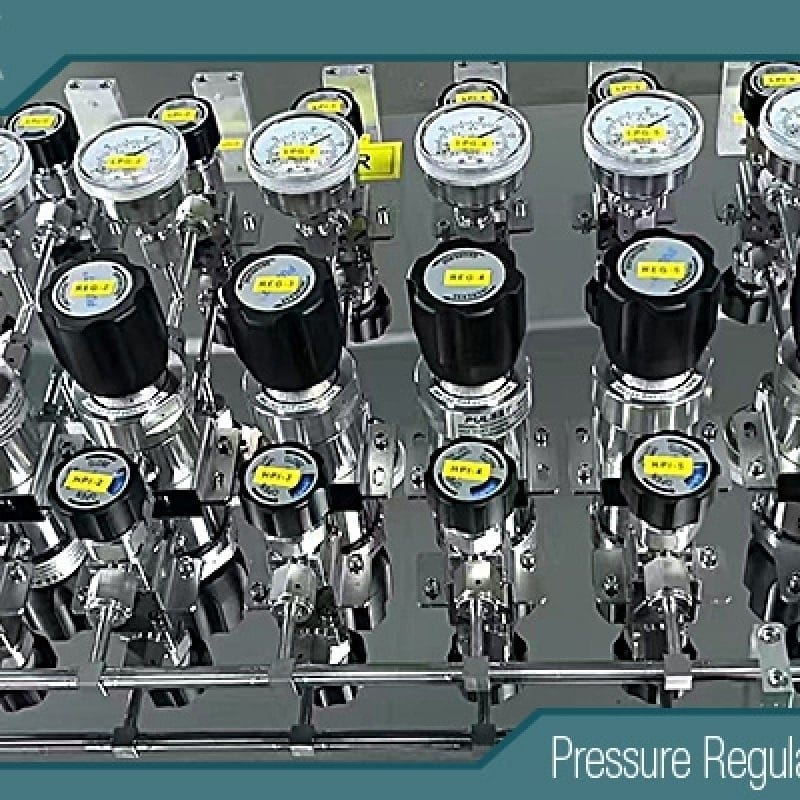

Che cos’è un regolatore di contropressione regolabile?

Un regolatore di contropressione regolabile, spesso abbreviato in BPR, è una valvola specializzata che mantiene un livello di pressione predefinito a monte del proprio punto di installazione. A differenza dei regolatori di riduzione della pressione che controllano la pressione a valle, i BPR si concentrano sulla pressione di ingresso, aprendosi per scaricare l’eccesso quando questa supera il setpoint e chiudendosi per aumentare la pressione quando scende al di sotto. Ciò li rende essenziali per i sistemi in cui la stabilità a monte è fondamentale.

Il termine “regolabile” si riferisce alla possibilità di modificare la pressione di setpoint, in genere tramite una vite meccanica, una manopola o un sistema pilota esterno. Questa caratteristica consente regolazioni al volo senza arrestare il sistema, soddisfacendo le esigenze operative dinamiche. Realizzati con materiali resistenti come l’acciaio inossidabile o le leghe, questi regolatori gestiscono gas, liquidi, fluidi in fase mista e persino sostanze supercritiche. I componenti chiave includono un elemento sensibile (diaframma o pistone), un meccanismo di carico (molla o pressione a cupola) e una sede della valvola. L’elemento sensibile rileva le variazioni di pressione, mentre il meccanismo di carico imposta il punto di equilibrio. Nei modelli con carico a cupola, la pressione del fluido nella camera della cupola funge da riferimento, offrendo una precisione superiore rispetto alle varianti con carico a molla. I BPR si differenziano dalle valvole di sicurezza, che sono dispositivi di protezione contro improvvisi picchi di pressione, in quanto forniscono un controllo continuo e in regime stazionario anziché uno scarico intermittente. Sono note anche come valvole di mantenimento della pressione, specialmente negli impianti di ricircolo delle pompe in cui la portata in eccesso viene reimmessa nel circuito per mantenere la pressione. In termini pratici, un regolatore di contropressione regolabile garantisce che i serbatoi di produzione, come separatori o trattatori, funzionino alla pressione ottimale, facilitando una separazione e un trattamento efficienti dei fluidi. Le loro dimensioni compatte e la natura autoazionata le rendono adatte sia ad ambienti di laboratorio su piccola scala che a grandi impianti industriali.

Principio di funzionamento

Il principio di funzionamento di un regolatore di contropressione regolabile si basa sull’equilibrio delle forze per ottenere un controllo preciso della pressione. Nella sua forma più semplice, il regolatore utilizza un meccanismo di rilevamento per confrontare la pressione a monte con una forza di riferimento, regolando di conseguenza la posizione della valvola. In una configurazione tipica, il fluido entra nell’ingresso del regolatore, esercitando una pressione sull’elemento sensibile — spesso un diaframma o un pistone. A questo elemento si contrappone una forza di carico, come una molla compressa o la pressione di riferimento nella cupola. Quando la pressione a monte supera il valore di riferimento, l’elemento sensibile si sposta, aprendo la valvola per consentire il flusso attraverso l’orifizio e scaricare la pressione. Man mano che la pressione scende al valore di riferimento, la forza di carico chiude la valvola, mantenendo l’equilibrio. Per consentire la regolazione, il setpoint viene modificato alterando la forza di carico. Nei modelli a molla, ruotando una vite di regolazione si comprime o si allenta la molla, modificando l’equilibrio delle forze. I regolatori con cupola caricata utilizzano un pilota esterno per fornire la pressione di riferimento alla cupola, consentendo regolazioni remote o automatizzate tramite controlli elettronici. I modelli pilotati potenziano questo principio con un sistema a due stadi: una piccola valvola pilota rileva la pressione e modula la posizione della valvola principale per garantire una risposta più rapida e una deviazione minima in presenza di variazioni di portata. Ciò è particolarmente utile in scenari ad alta portata in cui i regolatori ad azione diretta potrebbero presentare un “accumulo di pressione” o un calo di pressione.

In applicazioni come i sistemi di campionamento, il regolatore di contropressione (BPR) viene posizionato all’estremità della linea, deviando la portata in eccesso verso un bypass pur mantenendo costante la pressione dell’analizzatore. Un limitatore di portata a monte garantisce un’efficace caduta di pressione, impedendo al regolatore di rimanere completamente aperto. Nel complesso, questo principio garantisce un funzionamento in regime stazionario, con il regolatore che si modula continuamente per adattarsi alle variazioni, riducendo la turbolenza e migliorando la durata del sistema.

Tipi di regolatori di contropressione regolabili

I regolatori di contropressione regolabili sono disponibili in diversi tipi, ciascuno su misura per specifiche esigenze operative in base alla precisione, alla portata e ai fattori ambientali.

Regolatori autonomi o ad azione diretta: sono i più semplici e si basano su molle e diaframmi interni senza alimentazione esterna. La regolazione avviene tramite una vite che comprime la molla. Sono adatti a portate stabili, ma possono presentare un aumento di pressione a portate più elevate a causa del controllo proporzionale. I vantaggi includono la semplicità e l’economicità; sono ideali per applicazioni generiche.
Regolatori differenziali o di tracciamento: mantengono una differenza di pressione fissa tra due punti del sistema utilizzando un ingresso di pressione di riferimento. La regolazione consiste nel regolare il setpoint rispetto al riferimento. Impediscono il riflusso in sistemi come le tenute dei compressori, offrendo un’elevata precisione nel controllo differenziale.
Regolatori pilotati: dotati di una valvola pilota che controlla la valvola principale, garantiscono un controllo rigoroso su ampi intervalli di portata. La regolazione del setpoint avviene tramite la valvola pilota, spesso in remoto. Eccellono in ambienti dinamici come i processi chimici, con deviazioni minime.
Regolatori a cupola caricata: utilizzando la pressione del fluido in una cupola per il carico, offrono una stabilità superiore e una bassa isteresi. La regolazione tramite un regolatore pilota consente l’integrazione elettronica. Le dimensioni variano dalle piccole serie per la ricerca (da 1/16″ a 1/4″) a quelle industriali (fino a 4″), in grado di gestire pressioni fino a 10.000 psig.
Regolatori a molla: una sottocategoria in cui il carico è fornito da molle, regolabili manualmente. Sono compatti ma meno precisi in presenza di portate variabili a causa delle variazioni della costante elastica.
Serie elettronica: combinano il caricamento a cupola con piloti elettronici per il controllo automatizzato, adatti a pressioni fino a 5.000 psig.
La scelta di ciascun tipo dipende da fattori quali la portata, i requisiti di precisione e la compatibilità dei materiali; l’acciaio inossidabile viene spesso utilizzato in ambienti corrosivi.

Applicazioni

I regolatori di contropressione regolabili trovano ampio impiego in settori industriali in cui la stabilità della pressione è fondamentale.

Nel settore petrolifero e del gas, mantengono la pressione nei separatori, negli impianti di trattamento e nei separatori di acqua libera, garantendo un’efficiente separazione dei fluidi e prevenendo danni alle apparecchiature. Le stazioni di compressione e i sistemi di raccolta del gas si affidano a essi per la sicurezza e il controllo della portata.

L’industria chimica beneficia della loro precisione nella gestione di fluidi reattivi, riducendo la turbolenza e i rischi di sovrapressione. L’industria farmaceutica li utilizza in ambienti sterili per garantire dosaggi e miscelazioni costanti.

Nei sistemi di campionamento analitico, i regolatori di contropressione (BPR) assicurano un flusso costante agli analizzatori deviando il flusso in eccesso, proteggendo gli strumenti sensibili dalle variazioni di pressione. I sistemi di pompaggio li impiegano come valvole di mantenimento, ricircolando la portata in eccesso per mantenere la pressione a monte. Le industrie alimentari e delle bevande li applicano per il controllo igienico della pressione nelle linee di lavorazione.

La produzione di energia e il trattamento delle acque utilizzano modelli pilotati per garantire precisione nelle portate elevate. Nel complesso, la loro adattabilità li rende fondamentali per la sicurezza, l’efficienza e la conformità alle normative.

Vantaggi e svantaggi

I vantaggi dei regolatori di contropressione regolabili includono il controllo preciso della pressione, la riduzione dei danni al sistema e il miglioramento della sicurezza. Riducono al minimo la turbolenza, prolungano la durata delle apparecchiature e offrono flessibilità grazie alla possibilità di regolazione. I modelli con carico a cupola garantiscono un’elevata stabilità a tutti i livelli di portata, mentre quelli autoazionati sono economici e facili da installare. Tra gli svantaggi vi è la potenziale isteresi nei modelli a molla, che può causare sovrapressione. I modelli pilotati sono più complessi e costosi. Se trascurate, le esigenze di manutenzione possono aumentare i tempi di fermo, mentre un dimensionamento errato può causare inefficienze.

Criteri di selezione

La scelta di un limitatore di pressione regolabile (BPR) richiede la valutazione delle esigenze applicative: portata, intervallo di pressione, tipo di fluido e precisione. Considerare la resistenza dei materiali per ambienti corrosivi e le strutture modulari per facilitare la manutenzione. Dare priorità ai fornitori con un’assistenza affidabile e una reputazione di qualità. Per un’elevata precisione, optare per i modelli a cupola o pilotati; per la semplicità, quelli autonomi.

Linee guida per l’installazione

Una corretta installazione inizia con il posizionamento del BPR all’estremità della linea per il controllo a monte. Includere un limitatore di portata a monte per consentire la caduta di pressione. Rimuovere eventuali tappi di spedizione prima della messa in funzione. Per configurazioni in serie, aggiungere limitatori tra i regolatori per evitare interferenze. Assicurarsi che l’alimentazione di gas sia asciutta e regolare i setpoint gradualmente. Attenersi alle linee guida del produttore originale (OEM) per i collegamenti e le guarnizioni.

Suggerimenti per la manutenzione

La manutenzione prevede controlli giornalieri delle perdite, ispezioni visive mensili, ispezioni trimestrali e sostituzioni annuali delle membrane e delle guarnizioni. Pulire con solventi approvati, lubrificare adeguatamente e utilizzare kit di revisione per problemi minori. Risolvere eventuali problemi di sfiato controllando le membrane o le sedi; sostituirle in caso di danni gravi. Documentare le attività ai fini della conformità.

I migliori raccordi per gas in acciaio inossidabile ad alta purezza nel settore petrolifero e del gas
I migliori raccordi per gas in acciaio inossidabile ad alta purezza nel settore petrolifero e del gas

Conclusione

I regolatori di contropressione regolabili sono fondamentali per la gestione della pressione, offrendo affidabilità e adattabilità. Comprendendone i principi e le modalità di funzionamento, gli ingegneri possono ottimizzare i sistemi per ottenere le massime prestazioni.
