Come funziona un regolatore di pressione a due stadi per gas propano

{{{sourceTextContent.subTitle}}}

Come funziona un regolatore di pressione a due stadi per gas propano

{{{sourceTextContent.description}}}

Il gas propano, noto anche come gas di petrolio liquefatto (GPL), è una fonte di combustibile versatile ed efficiente, ampiamente utilizzata per il riscaldamento domestico, l’alimentazione di elettrodomestici, la cottura dei cibi e persino come carburante per veicoli in contesti rurali o non collegati alla rete elettrica. Conservato in bombole pressurizzate, il propano si presenta allo stato liquido sotto alta pressione, ma vaporizza trasformandosi in gas quando viene rilasciato per l’uso. Tuttavia, la pressione all’interno di un tipico serbatoio di propano può variare da 100 a 250 libbre per pollice quadrato (PSI), un valore di gran lunga troppo elevato per un funzionamento sicuro ed efficace degli elettrodomestici, che in genere richiedono una pressione molto più bassa, pari a circa 11 pollici di colonna d’acqua (in. w.c.), equivalente a circa 0,4 PSI. È qui che entra in gioco il regolatore di pressione del gas propano: un dispositivo di sicurezza fondamentale che riduce e stabilizza la pressione del gas per garantire un flusso costante e prevenire pericoli quali perdite, esplosioni o combustione inefficiente.

Tra i vari tipi di regolatori, il regolatore di pressione del gas propano a due stadi con manometro si distingue per la sua affidabilità, specialmente in sistemi in cui una pressione costante è essenziale su lunghe distanze o in condizioni ambientali variabili. A differenza dei regolatori monostadio, che effettuano la riduzione della pressione in un unico passaggio, i modelli a due stadi suddividono il processo in due fasi, garantendo maggiore stabilità ed efficienza. Il termine “con manometro” si riferisce alla presenza di uno o più manometri, che consentono agli utenti di monitorare visivamente le pressioni in ingresso, intermedie o in uscita, facilitando la manutenzione e la risoluzione dei problemi.

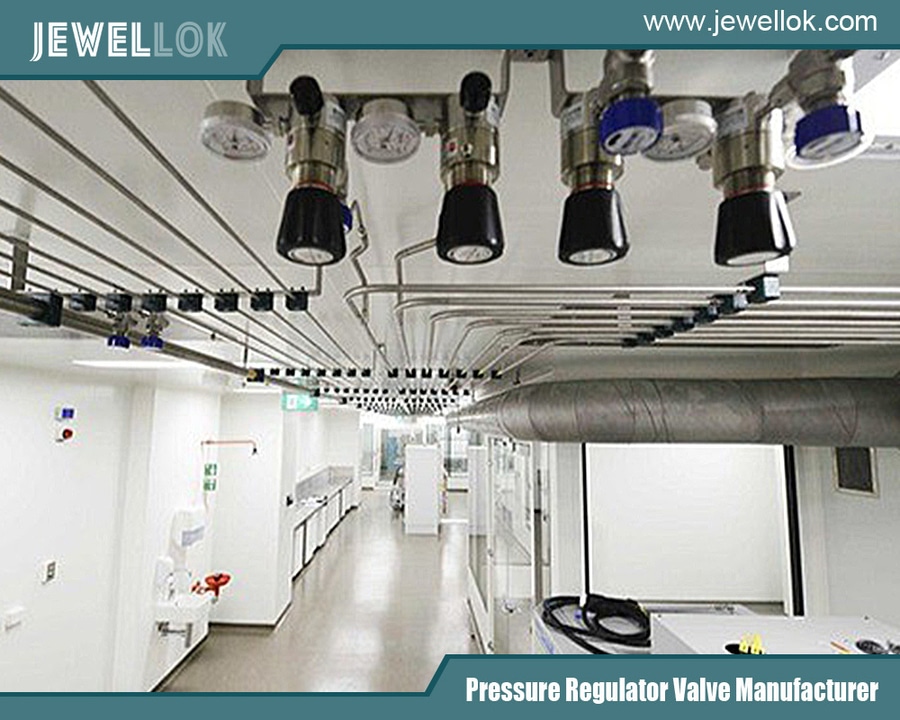

produttori di valvole per gas ad alta purezza in Cina
produttori di valvole per gas ad alta purezza in Cina

In questo articolo esaustivo approfondiremo i dettagli del funzionamento di un regolatore di pressione del gas propano a due stadi con manometri. Esploreremo i suoi componenti, il meccanismo di funzionamento passo dopo passo, i vantaggi che offre rispetto a modelli più semplici e le considerazioni pratiche relative all’installazione e alla sicurezza. Comprendendo questo dispositivo, gli utenti possono apprezzarne il ruolo nei moderni impianti a propano e garantire che i propri impianti funzionino in modo sicuro e ottimale. Questa spiegazione si basa su principi consolidati nella tecnologia di regolazione del gas, sottolineando l’equilibrio delle forze meccaniche che rendono possibile il controllo della pressione.

Gli impianti a propano sono onnipresenti nelle applicazioni residenziali, commerciali e industriali. Ad esempio, in un tipico impianto domestico, un grande serbatoio di propano situato all’esterno dell’abitazione fornisce gas a caldaie, scaldabagni, fornelli e generatori. Senza un’adeguata regolazione, l’elevata pressione del serbatoio potrebbe danneggiare gli apparecchi o causare una pericolosa sovrapressurizzazione. I regolatori fungono da "custodi", utilizzando meccanismi semplici ma ingegnosi che coinvolgono molle, membrane e valvole per modulare il flusso. Il design a due stadi, in particolare, affronta sfide quali il calo di pressione (una diminuzione della pressione di erogazione in caso di elevata richiesta) e l’effetto della pressione di alimentazione (variazioni man mano che il serbatoio si svuota), rendendolo ideale per impianti più grandi o più esigenti.

Man mano che procediamo, tenete presente che, sebbene il propano sia un combustibile pulito ed efficiente, la sua manipolazione richiede il rispetto di standard di sicurezza come quelli delineati nella norma NFPA 58 (il Codice del gas di petrolio liquefatto). Rivolgetevi sempre a professionisti certificati per l’installazione o le riparazioni.

Nozioni di base sulla pressione del gas propano

Per comprendere il funzionamento di un regolatore, è essenziale capire il comportamento del propano sotto pressione. Il propano viene immagazzinato allo stato liquido in serbatoi a pressioni che variano in base alla temperatura: temperature più elevate aumentano la pressione di vapore, che può raggiungere i 200 PSI o più nei climi caldi, mentre condizioni più fredde la riducono. Quando si apre la valvola del serbatoio, il propano liquido evapora trasformandosi in vapore, che viene poi convogliato attraverso le tubazioni agli apparecchi.

La pressione negli impianti a gas viene misurata in PSI per le alte pressioni e in pollici di colonna d’acqua (in. w.c.) per le basse pressioni, dove 1 PSI equivale approssimativamente a 27,7 in. w.c. Gli apparecchi come le cucine a gas o i riscaldatori sono progettati per funzionare a bassa pressione, al fine di garantire un controllo uniforme della fiamma e prevenire riflussi o perdite. Se il gas ad alta pressione venisse immesso direttamente, potrebbe sovraccaricare le valvole, causare una combustione irregolare o addirittura provocare la rottura dei componenti.

I regolatori riducono questa pressione utilizzando un principio basato sull’equilibrio delle forze. All’interno del regolatore, una membrana rileva la pressione in uscita e regola una valvola per mantenere il livello desiderato. Se la pressione sale troppo, la membrana spinge contro una molla, chiudendo leggermente la valvola per limitare il flusso. Al contrario, se la pressione cala, la molla spinge la valvola ad aprirsi per far passare più gas. Questo ciclo di retroazione garantisce la stabilità.

Negli impianti a propano, i regolatori sono classificati in base agli stadi: monostadio per impianti semplici e di breve lunghezza, e a due stadi per quelli più complessi. La versione con manometro integra manometri analogici o digitali, che in genere indicano la pressione di ingresso alta proveniente dal serbatoio o la pressione intermedia dopo il primo stadio, aiutando gli utenti a individuare tempestivamente problemi quali livelli bassi nel serbatoio o ostruzioni.

Regolatori monostadio vs. bistadio

Prima di approfondire il modello bistadio, confrontiamolo con il regolatore monostadio per evidenziarne i vantaggi. Un regolatore monostadio esegue l’intera riduzione di pressione in un’unica unità, solitamente montata direttamente sul serbatoio o in prossimità dell’apparecchio. Riduce la pressione del serbatoio (fino a 250 PSI) direttamente alla pressione dell’apparecchio (11 pollici w.c.) utilizzando un unico gruppo composto da diaframma, molla e valvola. Sebbene economici e semplici, i regolatori monostadio sono soggetti a incongruenze. Poiché la pressione del serbatoio oscilla al variare della temperatura o man mano che il serbatoio si svuota, la pressione di uscita può variare, causando un “calo di pressione” in caso di portata elevata o un “effetto della pressione di alimentazione” man mano che il serbatoio si svuota. Nella stagione fredda, l’umidità presente nel gas può congelarsi all’interno del regolatore, causando ostruzioni.

I regolatori a due stadi mitigano questi problemi suddividendo il processo di riduzione. Il primo stadio, un regolatore ad alta pressione, abbassa la pressione del serbatoio a un livello intermedio, solitamente 5-10 PSI. Questa pressione stabilizzata viene quindi convogliata al secondo stadio, un regolatore di bassa pressione, che la riduce ulteriormente fino al valore finale di 11 in. w.c. La separazione consente a ciascuno stadio di gestire variazioni specifiche: il primo stadio assorbe le variazioni di pressione del serbatoio, mentre il secondo mantiene un'erogazione precisa nonostante le fluttuazioni della domanda o la lunghezza delle tubazioni.

L’aggiunta di manometri in un regolatore a due stadi con indicatori migliora il monitoraggio. Le configurazioni comuni includono un manometro di alta pressione sul primo stadio per indicare la pressione del serbatoio (utile per stimare i livelli di riempimento) e, talvolta, un manometro intermedio tra gli stadi. Questa configurazione è particolarmente utile nelle installazioni remote dove i controlli frequenti sono poco pratici. I sistemi a due stadi sono consigliati per abitazioni di grandi dimensioni, camper o impianti commerciali con più apparecchi, poiché supportano tubazioni più lunghe senza perdite di pressione significative.

Anatomia di un regolatore a due stadi con manometri

Un regolatore a due stadi con manometro per propano è un dispositivo compatto ma sofisticato, spesso alloggiato in un robusto corpo metallico per resistere agli agenti atmosferici. Analizziamo i suoi componenti principali:

Attacco di ingresso: è il punto in cui il regolatore si collega alla bombola di propano tramite un raccordo POL (Prest-O-Lite) o un connettore filettato simile. Gestisce l’ingresso del gas ad alta pressione.
Regolatore di primo stadio:
Valvola e sede: una valvola a otturatore controlla il flusso del gas, appoggiandosi contro un orifizio per modularne il passaggio.
Diaframma: una membrana flessibile in gomma o materiale sintetico che rileva la pressione e si muove per regolare la valvola.
Molla di regolazione della pressione: preimpostata in fabbrica per mantenere la pressione intermedia (ad es. 10 PSI). Contrasta la forza esercitata dal diaframma.
Sfiato: consente il riferimento alla pressione atmosferica e lo scarico sicuro del gas in eccesso in caso di guasto del diaframma.
Manometro di alta pressione: montato in questa posizione, indica la pressione in ingresso dalla bombola, spesso con un codice cromatico (verde per piena, rosso per bassa) per segnalare i livelli di riempimento senza aprire la bombola.
Tubazione intermedia: un breve tratto che collega il primo e il secondo stadio, convogliando il gas a 5-10 PSI. Nei modelli integrati, questa tubazione è interna; nelle configurazioni separate, è esterna.
Regolatore di secondo stadio:
Simile al primo ma calibrato per pressioni inferiori: valvola, diaframma e una molla regolabile (talvolta impostabile dall’utente per una regolazione di precisione).
Attacco di uscita: conduce alle tubazioni dell’apparecchio a bassa pressione.
Manometro intermedio opzionale: misura la pressione tra gli stadi, aiutando a diagnosticare problemi come il malfunzionamento del primo stadio.
Caratteristiche di sicurezza: le valvole di sicurezza in ciascuno stadio impediscono la sovrapressurizzazione scaricando il gas in eccesso. Alcuni modelli includono filtri per trattenere le impurità e meccanismi di chiusura in caso di perdite.
Nei regolatori a due stadi integrati, entrambi gli stadi sono combinati in un’unica unità per garantire compattezza, una soluzione comune nelle applicazioni residenziali. Negli impianti più grandi si utilizzano stadi separati per garantire maggiore flessibilità. I manometri, in genere del tipo a tubo di Bourdon, forniscono letture in tempo reale, rendendo il sistema “calibrato” e di facile utilizzo. Gli schemi di questi regolatori mostrano spesso sezioni trasversali che rivelano le camere interne, con frecce che indicano i percorsi del flusso di gas e gli equilibri di forza.

Il principio di funzionamento: passo dopo passo

La magia di un regolatore di propano a due stadi calibrato risiede nella sua riduzione sequenziale della pressione, governata dall’equilibrio meccanico. Ecco una descrizione dettagliata del suo funzionamento:

Ingresso del gas ad alta pressione: quando si apre la valvola del serbatoio, il vapore di propano entra nell’ingresso del primo stadio alla pressione del serbatoio (ad esempio, 150 PSI). Il manometro di alta pressione lo rileva immediatamente, consentendo all’utente di monitorare lo stato del serbatoio.
Riduzione del primo stadio:
Il gas fluisce nella prima camera, esercitando pressione contro il diaframma.
Il diaframma, bilanciato dalla molla preimpostata, si sposta se la pressione supera il valore di setpoint (ad es. 10 PSI), spingendo la valvola collegata verso la chiusura per limitare il flusso.
Man mano che il flusso diminuisce, la pressione nella camera cala, consentendo alla molla di riaprire leggermente la valvola. Questo equilibrio dinamico mantiene una pressione intermedia costante.
Dal punto di vista fisico, si applica la formula Forza = Pressione × Area. L’area del diaframma amplifica piccole variazioni di pressione trasformandole in movimenti significativi della valvola.
Se la pressione nel serbatoio cala (ad esempio, man mano che il serbatoio si svuota), il primo stadio compensa aprendo maggiormente la valvola, mantenendo costante la portata.
Trasferimento intermedio: il gas, ora a 5-10 PSI, passa al secondo stadio. Un manometro opzionale in questa fase mostrerebbe tale pressione, utile per verificare le prestazioni del primo stadio.
Regolazione di precisione del secondo stadio:
Entrando nella seconda camera, il gas incontra un altro sistema composto da diaframma, molla e valvola, regolato per la bassa pressione.
La seconda molla è più debole, impostata per ottenere una pressione in uscita di 11 in. w.c.
La richiesta da parte degli apparecchi aspira il gas, facendo diminuire la pressione nella camera; la molla apre la valvola per compensare.
Un’elevata richiesta provoca un calo minimo della pressione perché la pressione in ingresso (intermedia) è stabile, a differenza di quanto accade nelle unità monostadio.
Lo sfiato assicura che il diaframma faccia riferimento alla pressione atmosferica, tenendo conto delle variazioni di altitudine.
Monitoraggio tramite manometri: durante tutto il processo, i manometri forniscono un feedback visivo. Ad esempio, un calo della lettura del manometro di alta pressione segnala che è ora di riempire il serbatoio, mentre letture costanti del manometro intermedio confermano il corretto funzionamento del sistema.
Questo processo in due fasi garantisce che la pressione di uscita rimanga entro il 10-20% del setpoint, anche in presenza di carichi o temperature variabili. Nella stagione fredda, la caduta di pressione del primo stadio provoca l’espansione e il riscaldamento del gas, riducendo i rischi di congelamento. Esempio pratico: in un impianto di riscaldamento domestico, all’accensione della caldaia, il secondo stadio si regola in modo fluido, impedendo le fluttuazioni della fiamma.

Vantaggi e benefici

Il design a due stadi con manometri offre diversi vantaggi chiave:

Pressione costante: riduce al minimo le variazioni, garantendo il funzionamento ottimale degli apparecchi senza necessità di regolazioni manuali.
Resistenza al congelamento: distribuendo la riduzione della pressione, previene la condensa e la formazione di ghiaccio in condizioni di temperatura sotto lo zero.
Tramiti più lunghi: supporta tubazioni estese (fino a centinaia di piedi) con diametri più piccoli, riducendo i costi di installazione.
Maggiore sicurezza: le doppie valvole di sicurezza e i manometri consentono il rilevamento tempestivo di eventuali problemi, riducendo i rischi di esplosione o perdita.
Efficienza: la pressione stabile garantisce una migliore combustione del combustibile, consentendo un risparmio di propano e una riduzione delle emissioni.
Versatilità: ideale per impianti con più apparecchi o serbatoi remoti.
Rispetto al sistema monostadio, è più affidabile per l’uso durante tutto l’anno, sebbene abbia un costo iniziale leggermente superiore.

Installazione, manutenzione e sicurezza

Una corretta installazione è fondamentale: il primo stadio va montato sul serbatoio, il secondo all’ingresso dell’edificio, con tubazioni dimensionate in base al carico in BTU. Utilizzare raccordi certificati e verificare la presenza di perdite con acqua saponata.

La manutenzione prevede ispezioni annuali: verificare la precisione dei manometri, pulire le prese d’aria e sostituire i regolatori ogni 15-25 anni. Se un manometro mostra valori anomali, spegnere l’impianto e chiamare un tecnico specializzato.

Consigli di sicurezza: non manomettere mai le molle; conservare i serbatoi in posizione verticale; garantire una ventilazione adeguata. In caso di emergenza, chiudere prima la valvola del serbatoio.

Sistemi e componenti per il controllo dei fluidi nei semiconduttori
Sistemi e componenti per il controllo dei fluidi nei semiconduttori

Conclusione

Un regolatore di pressione del gas propano a due stadi con manometro è la dimostrazione di come la semplicità ingegneristica possa soddisfare esigenze pratiche, garantendo un’erogazione di gas sicura e stabile grazie alla precisione meccanica. Comprendendone il funzionamento — dall’ingresso ad alta pressione all’uscita a bassa pressione — è possibile gestire al meglio il proprio impianto a propano. Sia per uso domestico che aziendale, questo dispositivo garantisce affidabilità, sottolineando perché è un elemento fondamentale nelle moderne soluzioni energetiche.
