Valvole a membrana ad altissima purezza per applicazioni di erogazione di gas nei semiconduttori
Introduzione
L'industria dei semiconduttori si affida ad ambienti di processo estremamente precisi e privi di contaminazioni per la produzione di circuiti integrati avanzati, microprocessori, chip di memoria e tecnologie di visualizzazione. Con la continua miniaturizzazione dei dispositivi a semiconduttore fino a raggiungere geometrie su scala nanometrica, la tolleranza alle impurità nei gas di processo è diventata sempre più stringente. Anche livelli microscopici di contaminazione possono influire negativamente sulla resa dei wafer, sull'affidabilità dei dispositivi e sull'efficienza produttiva complessiva.

Uno dei componenti più critici nei sistemi di alimentazione dei gas per semiconduttori è la valvola a membrana ad altissima purezza (UHP). Queste valvole specializzate sono progettate per controllare il flusso di gas altamente puri, corrosivi, tossici e reattivi utilizzati nei processi di produzione dei semiconduttori, come la deposizione chimica da fase vapore (CVD), la deposizione a strati atomici (ALD), l'incisione, l'impiantazione ionica e la litografia.

A differenza delle valvole industriali convenzionali, le valvole a membrana UHP sono progettate specificamente per applicazioni sensibili alla contaminazione. La finitura superficiale interna, la tecnologia di tenuta, l'eliminazione dello spazio morto e la selezione dei materiali svolgono un ruolo fondamentale nel mantenimento della purezza del gas e della stabilità del processo.

Questo articolo esplora i principi di funzionamento, la progettazione strutturale, le considerazioni sui materiali, i requisiti prestazionali e le principali applicazioni delle valvole a membrana ad altissima purezza nei sistemi di distribuzione del gas per semiconduttori.


L'importanza della purezza del gas nella produzione di semiconduttori
I processi di fabbricazione dei semiconduttori richiedono ambienti ultra-puliti in cui i gas devono mantenere livelli di purezza pari o superiori al 99.999% (5N) e al 99.9999999% (9N). I gas di processo comunemente utilizzati includono:

Silano (SiH4)
Ammoniaca (NH3)
Idrogeno (H2)
Azoto (N2)
Argon (Ar)
Cloro (Cl2)
Acido cloridrico (HCl)
Esafluoruro di tungsteno (WF6)
Gas fluorurati
Gas precursori speciali
Questi gas vengono distribuiti attraverso sistemi di distribuzione altamente controllati che includono regolatori, tubazioni, filtri, collettori, regolatori di flusso di massa e valvole a membrana.

Qualsiasi contaminazione introdotta dal sistema di distribuzione del gas può provocare:

Difetti dei wafer
Generazione di particelle
Incoerenze dei film sottili
Resa ridotta del truciolo
Corrosione delle attrezzature
Instabilità del processo
Aumento dei costi di manutenzione
Di conseguenza, ogni componente all'interno della linea di distribuzione del gas deve soddisfare rigorosi standard di purezza ultraelevata, in particolare le valvole a membrana che controllano direttamente l'isolamento del gas e la regolazione del flusso.

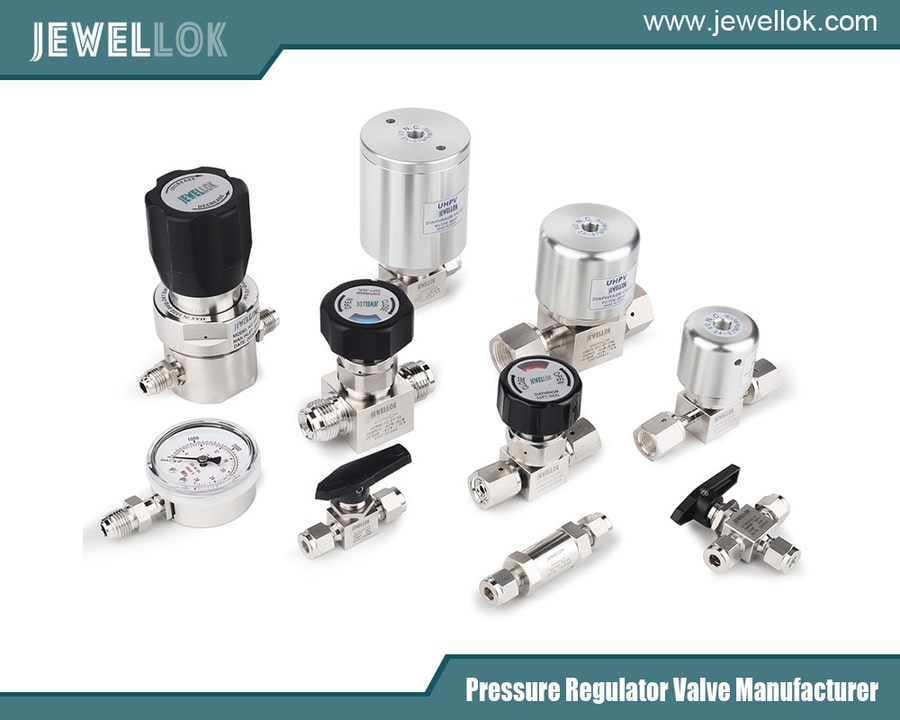

Che cos'è una valvola a membrana ad altissima purezza?
Una valvola a membrana ad altissima purezza è una valvola di intercettazione specializzata che utilizza una membrana metallica flessibile per isolare il fluido di processo dal meccanismo di azionamento. La membrana funge da elemento di tenuta primario, impedendo la contaminazione da ambienti esterni e garantendo al contempo un controllo a tenuta stagna del gas.

Queste valvole sono comunemente utilizzate negli armadi per gas dei semiconduttori, nei collettori di valvole (VMB), nei sistemi di distribuzione di gas sfuso e nei pannelli per gas di processo.

La valvola è tipicamente composta da:

Corpo valvola
Diaframma metallico
Montaggio del sedile
Stelo e attuatore
Operatore pneumatico o manuale
Connessioni per gas ad alta purezza
Il diaframma separa il percorso di flusso bagnato dai componenti operativi, riducendo al minimo la generazione di particelle ed eliminando potenziali zone morte in cui potrebbero accumularsi i contaminanti.

Principio di funzionamento delle valvole a membrana UHP
Il principio di funzionamento di una valvola a membrana è relativamente semplice ma estremamente efficace per le applicazioni nel settore dei semiconduttori.

Quando la valvola è chiusa, l'attuatore spinge il diaframma contro la sede della valvola, creando una tenuta ermetica che blocca il flusso di gas. Quando la valvola viene aperta, il diaframma si solleva dalla sede, consentendo al gas di passare attraverso il corpo valvola.

Il progetto offre diversi importanti vantaggi:

Isolamento dei mezzi di processo
Il diaframma isola completamente il gas di processo da molle, lubrificanti e componenti dell'attuatore, riducendo i rischi di contaminazione.

Basso volume morto
La geometria interna ottimizzata riduce al minimo le sacche di gas intrappolate, limitando l'accumulo di particelle e migliorando l'efficienza dello spurgo.

Sigillatura metallo-metallo
Molte valvole a membrana per semiconduttori utilizzano tecnologie avanzate di tenuta metallica per ottenere tassi di perdita estremamente bassi.

Ciclo di vita elevato
I materiali di precisione del diaframma garantiscono una lunga durata operativa anche in condizioni di cicli di utilizzo frequenti.

Materiali utilizzati nelle valvole a membrana UHP a semiconduttore
La scelta dei materiali è uno dei fattori più critici per le prestazioni delle valvole e il mantenimento della purezza del gas.

Corpi valvola in acciaio inossidabile
La maggior parte delle valvole a membrana UHP utilizza materiali in acciaio inossidabile di alta qualità come:

Acciaio inossidabile 316L VAR
Acciaio inossidabile 316L VIM-VAR
Questi materiali forniscono:

Eccellente resistenza alla corrosione
Basso contenuto di zolfo
Riduzione del distacco di particelle
Capacità di elettrolucidatura superiori
I processi di rifusione ad arco sotto vuoto (VAR) e di fusione a induzione sotto vuoto (VIM) migliorano l'omogeneità del materiale e riducono le inclusioni che possono diventare fonti di contaminazione.

Requisiti di finitura superficiale
Le superfici interne a contatto con il fluido vengono in genere elettrolucidate per ottenere valori di rugosità quali:

Ra ≤ 10 μin
Ra ≤ 5 μin per applicazioni avanzate
L'elettrolucidatura riduce le irregolarità superficiali microscopiche dove possono accumularsi particelle o umidità.

Materiali del diaframma
Il diaframma stesso è solitamente realizzato in leghe ad alta resistenza a base di cobalto o nichel che offrono:

Ottima resistenza alla fatica
Resistenza alla corrosione
Flessibilità durante cicli ripetuti
Compatibilità con gas aggressivi per semiconduttori
I materiali comunemente utilizzati per i diaframmi includono:

Hastelloy
Inconel
Leghe di cobalto-cromo
Caratteristiche progettuali principali delle valvole a membrana UHP
Generazione minima di particelle
La contaminazione da particelle è una delle maggiori preoccupazioni nella produzione di semiconduttori. Le valvole UHP sono progettate con percorsi di flusso interni lisci e strutture di tenuta ottimizzate per ridurre al minimo l'attrito e l'usura.

Le diaframmi di ultima generazione riducono le concentrazioni di stress meccanico, impedendo il rilascio di particelle durante il funzionamento della valvola.

Tassi di perdita estremamente bassi
I sistemi a gas per semiconduttori spesso gestiscono gas pericolosi e piroforici. L'integrità delle perdite è quindi essenziale sia per la sicurezza che per il controllo del processo.

Le prestazioni tipiche in termini di tenuta includono:

Tassi di perdita di elio inferiori a 1 × 10⁻⁹ atm·cc/sec
Chiusura ermetica a bolla
Compatibilità con vuoto spinto
Design modulare compatto
Le moderne fabbriche di semiconduttori richiedono sistemi di distribuzione del gas ad alta densità. Le configurazioni compatte delle valvole consentono un'installazione efficiente all'interno:

Armadi a gas
Pannelli di collegamento per utensili
sistemi di sottofabbricazione
Assemblaggi VMB
Azionamento pneumatico
Le valvole a membrana ad azionamento pneumatico consentono il controllo automatizzato dei processi e la commutazione rapida negli ambienti di produzione di semiconduttori.

I vantaggi includono:

Tempi di risposta rapidi
Capacità di funzionamento remoto
Integrazione con sistemi PLC
Migliore ripetibilità del processo
Connessioni ad alta purezza
Le valvole a membrana UHP utilizzano in genere estremità saldate orbitalmente o raccordi di tenuta frontale specializzati per eliminare potenziali punti di perdita e spazi morti.

I tipi di connessione più comuni includono:

Saldatura di testa del tubo
Raccordi a tenuta frontale
Connessioni compatibili con videoregistratori
Applicazioni nei sistemi di distribuzione del gas per semiconduttori
Le valvole a membrana ad altissima purezza sono ampiamente utilizzate negli impianti di produzione di semiconduttori.

Armadi a gas
Gli armadi per gas consentono di immagazzinare e distribuire in sicurezza gas di processo pericolosi. Le valvole a membrana isolano le bombole di gas e controllano il flusso di gas verso i sistemi a valle.

Scatole collettori valvole (VMB)
Le valvole VMB distribuiscono i gas dai sistemi di alimentazione principali a diverse apparecchiature di processo. Le valvole UHP offrono funzionalità di isolamento e commutazione precise.

Deposizione chimica in fase di vapore (CVD)
I processi CVD richiedono un flusso di gas estremamente stabile e ambienti privi di contaminazione. Le valvole a membrana controllano l'erogazione del gas precursore con una precisione eccezionale.

Deposizione di strati atomici (ALD)
I processi ALD dipendono da impulsi rapidi e ripetibili di gas precursori. Le valvole a membrana pneumatiche a risposta rapida sono essenziali per ottenere una deposizione precisa degli strati.

Sistemi di incisione
I gas corrosivi utilizzati nella decapaggio al plasma richiedono valvole con elevata resistenza chimica e tenuta stagna.

Sistemi di gas speciali alla rinfusa
Le reti di distribuzione di gas sfuso si affidano a valvole UHP per il trasporto e la regolazione sicuri di gas ultrapuri all'interno degli stabilimenti di produzione di semiconduttori.

Sfide nelle applicazioni dei gas nei semiconduttori
Gas corrosivi e reattivi
Molti gas semiconduttori sono altamente corrosivi, tossici o piroforici. I materiali delle valvole devono resistere all'esposizione prolungata senza degradarsi.

Controllo dell'umidità e dell'ossigeno
Anche tracce minime di umidità o ossigeno possono danneggiare i processi di produzione dei semiconduttori. Le valvole UHP devono mantenere caratteristiche di permeazione e degassamento estremamente basse.

Stabilità termica
Le fluttuazioni di temperatura possono influire sull'integrità della tenuta e sulle prestazioni del flusso di gas. Le valvole a membrana di alta qualità sono progettate per un funzionamento stabile in diverse condizioni termiche.

Requisiti di ciclo elevato
I sistemi di produzione di semiconduttori spesso richiedono milioni di cicli di apertura e chiusura delle valvole durante la loro vita operativa. Pertanto, i materiali per diaframmi resistenti alla fatica sono essenziali.

Standard di produzione e test
Per garantire prestazioni affidabili, le valvole a membrana di grado semiconduttore sono sottoposte a rigorose procedure di produzione e controllo qualità.

Assemblaggio in camera bianca
Le valvole vengono assemblate in ambienti a camera bianca per prevenire la contaminazione da particolato durante la produzione.

Test di tenuta dell'elio
Ogni valvola viene testata mediante spettrometria di massa all'elio per verificarne le prestazioni di tenuta estremamente ridotta.

Test delle particelle
I test sulle emissioni di particelle garantiscono la conformità ai requisiti di pulizia dei semiconduttori.

Analisi di superficie
La rugosità superficiale e la qualità dell'elettrolucidatura vengono attentamente ispezionate per garantire standard di purezza elevatissimi.

Test del ciclo funzionale
I cicli operativi ripetuti convalidano la durabilità a lungo termine del diaframma e l'affidabilità della valvola.

Vantaggi delle valvole a membrana UHP rispetto alle valvole convenzionali
Rispetto alle tradizionali valvole a sfera, a spillo o a saracinesca, le valvole a membrana offrono vantaggi significativi nelle applicazioni per semiconduttori.

Caratteristica Valvola a membrana UHP Valvola convenzionale
Generazione di particelle Estremamente basso Più elevato
Volume morto Minimo Maggiore
Purezza del gas Ottimo Moderato
Integrità delle perdite Altissimo Standard
Pulibilità Superior Limitato
Resistenza alla Corrosione Alto Variabile
Compatibilità dei semiconduttori Ottimo Limitato
Questi vantaggi rendono le valvole a membrana la scelta preferibile per i processi di produzione di semiconduttori sensibili alla contaminazione.

Tendenze future nella tecnologia delle valvole a membrana UHP
Con il continuo progresso della produzione di semiconduttori verso geometrie più piccole e architetture più complesse, la tecnologia delle valvole UHP si sta evolvendo rapidamente.

Aumento dell'automazione
Le valvole pneumatiche intelligenti con sensori integrati e capacità di comunicazione digitale stanno diventando sempre più comuni negli stabilimenti di produzione di semiconduttori dell'Industria 4.0.

Tecnologie di superficie migliorate
Le tecnologie avanzate di elettrolucidatura e rivestimento continuano a ridurre i rischi di contaminazione e a migliorare la resistenza alla corrosione.

La miniaturizzazione
Le valvole di dimensioni compatte supportano configurazioni di pannelli a gas sempre più dense e ingombri ridotti degli strumenti per la produzione di semiconduttori.

Scienza dei materiali avanzata
Le nuove leghe per diaframmi e le tecnologie di tenuta stanno prolungando la durata del ciclo di vita e la compatibilità con i gas di processo di nuova generazione.

Focus sulla sostenibilità
I produttori stanno sviluppando design di valvole che migliorano l'efficienza di utilizzo del gas e riducono il consumo di gas di spurgo.

regolatore di propano ad alta pressione regolabile
regolatore di propano ad alta pressione regolabile
Conclusione
Le valvole a membrana ad altissima purezza sono componenti indispensabili nei sistemi di distribuzione del gas per semiconduttori. La loro capacità di mantenere un'eccezionale purezza del gas, una tenuta stagna a bassissima percentuale di perdite e un funzionamento affidabile le rende essenziali per i moderni processi di produzione di semiconduttori.

Dai sistemi CVD e ALD agli armadi per gas e alle reti di distribuzione di gas speciali, queste valvole forniscono il controllo della contaminazione e la stabilità operativa richiesti dagli impianti di produzione di semiconduttori all'avanguardia.

Con l'evoluzione continua delle tecnologie dei semiconduttori verso nodi di processo più piccoli e una maggiore precisione di produzione, la domanda di valvole a membrana UHP ad alte prestazioni continuerà a crescere. Le innovazioni nei materiali, nella tecnologia di tenuta, nell'automazione e nella produzione pulita miglioreranno ulteriormente l'affidabilità e le prestazioni di purezza delle valvole nelle future applicazioni per semiconduttori.

Per i produttori di semiconduttori che puntano a rese più elevate, maggiore stabilità dei processi e sistemi di gestione dei gas più sicuri, investire in valvole a membrana di altissima purezza e qualità rimane un elemento fondamentale per il successo della produzione.
