L'acetilene gassoso, noto per la sua elevata infiammabilità e per il suo utilizzo nella saldatura e nel taglio ossiacetilenico, è una risorsa fondamentale in settori quali la lavorazione dei metalli, la sintesi chimica e l'edilizia. Conservato in bombole disciolte in acetone per evitare la decomposizione esplosiva, l'acetilene richiede un'attenta manipolazione per garantire un'erogazione sicura e continua. Un collettore di commutazione, noto anche come collettore di commutazione, è un sistema sofisticato progettato per fornire un flusso ininterrotto di acetilene commutando automaticamente o manualmente tra più fonti di gas, in genere batterie di bombole, quando la fornitura primaria si esaurisce.

In sostanza, un collettore di commutazione del gas acetilene funge da garante della continuità, prevenendo tempi di inattività nelle operazioni in cui anche brevi interruzioni possono causare perdite di produttività significative o rischi per la sicurezza. Ad esempio, nelle applicazioni di saldatura, un'improvvisa interruzione dell'erogazione di acetilene potrebbe compromettere una saldatura o costringere a rilavorazioni, con conseguente spreco di tempo e materiali. Questi collettori sono particolarmente importanti per l'acetilene a causa dei suoi limiti di stoccaggio: le bombole possono scaricare in sicurezza solo circa 1/10 della loro capacità all'ora per evitare il trascinamento di acetone, rendendo necessario il collegamento di più bombole in collettori per ottenere portate maggiori.

Lo sviluppo dei collettori di scambio gas risale agli inizi del XX secolo, in concomitanza con l'industrializzazione delle tecnologie di saldatura. I progetti moderni incorporano funzionalità avanzate come controlli elettronici e valvole di sicurezza per gestire le proprietà uniche dell'acetilene, come la sua instabilità oltre i 15 psi allo stato libero e il potenziale ritorno di fiamma. Questo articolo esplora in dettaglio il funzionamento dei collettori di scambio per acetilene, trattandone i principi, i componenti, i meccanismi operativi, le tipologie, le applicazioni, i protocolli di sicurezza e la manutenzione. Conoscendo questi sistemi, gli utenti possono ottimizzare le proprie configurazioni per garantire efficienza e sicurezza.

In un mondo in cui precisione e affidabilità sono fondamentali, il collettore di commutazione colma il divario tra le scorte limitate di bombole e la domanda continua, incarnando l'ingegnosità ingegneristica nella distribuzione del gas.

Regolatore di riduzione della pressione monostadio ad altissima purezza
Regolatore di riduzione della pressione monostadio ad altissima purezza


Principi di base dei collettori di commutazione del gas acetilene

Il principio fondamentale alla base di un collettore di commutazione per acetilene è quello di mantenere un'erogazione di gas costante alternando la fonte primaria e quella di riserva senza interrompere il flusso. Questo obiettivo si ottiene attraverso il monitoraggio della pressione e l'azionamento delle valvole, garantendo che quando la pressione della batteria primaria scende al di sotto di una soglia preimpostata, il sistema passi senza soluzione di continuità alla batteria di riserva.

L'acetilene viene immagazzinato a pressioni di circa 250-300 psi in bombole riempite con materiale poroso imbevuto di acetone, che stabilizza il gas. Tuttavia, le velocità di prelievo sicure sono limitate per impedire il trascinamento del solvente, rendendo i collettori essenziali per l'aggregazione di più bombole in banchi. Una configurazione tipica divide le bombole in due banchi: uno attivo (primario) e uno di riserva (di riserva).

Il meccanismo principale si basa sul rilevamento della pressione differenziale. Nei sistemi automatici, i sensori rilevano la diminuzione della pressione nel collettore primario, innescando una commutazione. Questa può essere meccanica (mediante molle e membrane) o elettronica (con solenoidi e controllori). Il principio di continuità è governato dalla fluidodinamica: il flusso di gas segue il principio di Bernoulli, in cui le cadute di pressione sono correlate alla velocità, ma i collettori privilegiano la stabilità della pressione rispetto alla dinamica del flusso.

Per l'acetilene, si applicano principi aggiuntivi a causa della sua reattività. Sono integrati dispositivi antiritorno di fiamma per impedire la propagazione della fiamma nel sistema, nel rispetto degli standard di sicurezza come quelli OSHA o ISO. Il passaggio tiene conto anche degli effetti della temperatura, poiché ambienti più freddi possono ridurre la pressione di vapore dell'acetilene, influenzando i tempi di commutazione.

I sistemi manuali dipendono dall'intervento dell'operatore, mentre quelli automatici utilizzano circuiti di retroazione simili ai sistemi di controllo in ingegneria, in cui l'input (pressione) genera l'output (commutazione valvola) tramite un controller. La riduzione della pressione a due stadi è comune nei collettori automatici per ridurre al minimo le variazioni, garantendo che la pressione di uscita rimanga costante nonostante le variazioni della sorgente.

In sostanza, questi principi garantiscono l'affidabilità, mentre le specifiche dell'acetilene richiedono progetti robusti per gestirne i rischi.





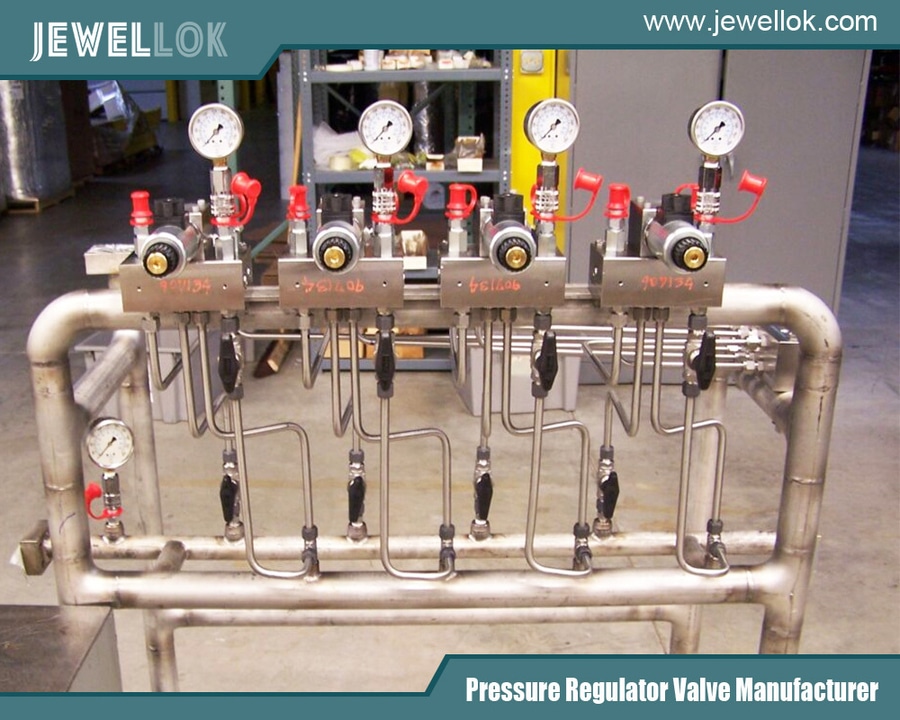

Componenti chiave di un collettore di commutazione dell'acetilene

Un collettore di commutazione dell'acetilene è composto da diversi componenti integrati che collaborano per monitorare, controllare e distribuire il gas in modo sicuro.

Il fulcro del sistema è la valvola di commutazione o il regolatore, spesso una valvola a 4 vie che dirige il flusso da una bancata all'altra. Questa valvola determina quale bancata è primaria e gestisce la transizione. I regolatori di pressione sono fondamentali: un regolatore intermedio riduce la pressione della bombola a un livello gestibile (ad esempio, 100-150 psi), mentre un regolatore di linea regola con precisione la pressione di uscita finale (tipicamente 5-15 psi per le torce ad acetilene).

I manometri sono essenziali, uno per ogni batteria per monitorare i livelli di alimentazione e un altro per la pressione di linea. Un pressostato di commutazione rileva una bassa pressione nella batteria primaria, attivando l'interruttore. Le misure di sicurezza includono valvole di sicurezza per lo sfiato della sovrapressione e dispositivi antiritorno di fiamma per impedire l'accensione.

I collettori collegano più cilindri in ogni bancata tramite tubi flessibili (codini), garantendo una distribuzione uniforme. Per i sistemi automatici, un controller elettronico o un attuatore pneumatico automatizza il processo, spesso con allarmi (visivi/acustici) per bassa pressione o eventi di commutazione.

Nei collettori specifici per l'acetilene, componenti come le valvole di intercettazione automatica (ASV) impediscono portate di scarico pericolose. I materiali utilizzati sono in genere ottone o acciaio inossidabile per resistere alla corrosione dei sottoprodotti dell'acetilene.

Ulteriori elementi potrebbero includere filtri per rimuovere le impurità e valvole di isolamento per la manutenzione. Questi componenti formano un'unità coesa, con ridondanza integrata per garantire l'affidabilità.





Meccanismo di funzionamento passo dopo passo

Il funzionamento di un collettore di commutazione per acetilene può essere suddiviso in fasi chiare, che variano leggermente tra il tipo manuale e quello automatico. Concentriamoci prima su un sistema automatico.

Configurazione e inizializzazione: le bombole sono collegate ai collettori in due bancate tramite pigtail. La valvola a 4 vie è impostata per designare una bancata come primaria e l'altra come riserva. I regolatori sono regolati: intermedio per la riduzione della pressione in bancata, linea per l'uscita finale. Le valvole delle bombole vengono aperte e il sistema è pressurizzato.
Funzionamento normale: il gas fluisce dalla batteria primaria attraverso il regolatore intermedio, la valvola di commutazione e il regolatore di linea fino all'uscita. I manometri mostrano letture stabili. Il sistema monitora la pressione della batteria primaria tramite il commutatore.
Rilevamento dell'esaurimento: quando la riserva primaria si esaurisce, la sua pressione scende al di sotto della soglia preimpostata (ad esempio, 100 psi, impostata al di sopra dell'uscita del regolatore di riserva per evitare il riflusso). Il pressostato rileva questo fenomeno e segnala il problema al controller.
Attivazione della commutazione: il controller aziona la valvola a 4 vie (o i solenoidi nei modelli elettronici), chiudendo il percorso dal banco primario e aprendo la riserva. Contemporaneamente, la valvola sul banco primario si chiude e quella sul banco secondario si apre, reindirizzando il flusso senza soluzione di continuità. Gli allarmi avvisano gli operatori di sostituire il banco vuoto.
Post-commutazione: la riserva precedente diventa primaria. Gli operatori sostituiscono le bombole esaurite e ripristinano il sistema regolando la valvola a 4 vie o il controller per riassegnare le batterie, garantendo l'assenza di interruzioni.


Per sistemi manuali:

Monitoraggio: gli operatori osservano i manometri. Quando la pressione primaria si avvicina al minimo, chiudono manualmente la valvola di isolamento primaria e aprono quella di riserva.
Interruttore: il flusso cambia manualmente, potenzialmente con una breve interruzione, a meno che una configurazione multicilindro non consenta la sovrapposizione.
Negli impianti ad acetilene, il meccanismo prevede controlli per verificare che la portata rimanga entro limiti di sicurezza, con le valvole ASV che si spengono in caso di superamento. La riduzione a due stadi nei sistemi automatici riduce al minimo le fluttuazioni di pressione durante la commutazione.

Questo processo garantisce una fornitura continua, mentre la volatilità dell'acetilene è gestita tramite sistemi di sicurezza integrati.





Tipologie di collettori di commutazione del gas acetilene e relative applicazioni

I collettori di commutazione per acetilene sono classificati in base al livello di automazione e alla configurazione.

Collettori di commutazione manuale: convenienti, richiedono l'intervento dell'operatore. I modelli monocilindrici causano tempi di fermo durante la sostituzione; quelli multicilindrici consentono la commutazione senza arresti completi. Adatti per attività a basso volume come piccole officine.
Collettori semiautomatici: passano automaticamente alla riserva in caso di caduta di pressione, ma richiedono il ripristino manuale. Offrono un equilibrio tra costi e praticità.
Collettori completamente automatici: commutazione elettronica avanti e indietro senza intervento manuale, con regolazione a due stadi per la massima stabilità. Ideali per ambienti ad alta richiesta.


Le applicazioni includono:

Saldatura e taglio: acetilene continuo per torce nella costruzione navale o nella riparazione di autoveicoli. Industria chimica: fornitura stabile per processi di sintesi.
Laboratori: consegna precisa di apparecchiature analitiche.
I tipi specializzati come gli IBEDA con ASV consentono il prelievo su entrambi i lati per flussi più elevati.





Considerazioni sulla sicurezza e manutenzione

La sicurezza è fondamentale per i collettori di acetilene. Installare in aree ventilate per prevenire l'accumulo, utilizzare dispositivi antiritorno di fiamma e non superare mai i 15 psi nelle linee senza miscelazione con ossigeno. Sono essenziali ispezioni regolari per individuare eventuali perdite utilizzando acqua saponata.

La manutenzione include il controllo mensile di regolatori e valvole, la sostituzione annuale dei pigtail e la manutenzione professionale annuale. Dopo la commutazione, ripristinare i sistemi e spurgare le linee per rimuovere l'aria. La conformità a standard come NFPA garantisce un funzionamento sicuro.

Produttore di sistemi di controllo dei fluidi in Cina
Produttore di sistemi di controllo dei fluidi in Cina


Conclusione

I collettori di commutazione per gas acetilene sono essenziali per un'erogazione di gas ininterrotta e sicura, sfruttando il rilevamento della pressione e i controlli delle valvole per commutare le fonti di alimentazione senza soluzione di continuità. Dai modelli manuali a quelli completamente automatici, soddisfano esigenze diverse, migliorando la produttività nei settori che dipendono dall'acetilene. Una corretta comprensione e manutenzione ne liberano il pieno potenziale, salvaguardando le operazioni da eventuali interruzioni.
