Considerazioni chiave di progettazione ingegneristica per sistemi di valvole e tubazioni per gas medicali ospedalieri

Considerazioni chiave di progettazione ingegneristica per sistemi di valvole e tubazioni per gas medicali ospedalieri

Gli impianti di gas medicali ospedalieri sono infrastrutture critiche che supportano direttamente il trattamento dei pazienti, le cure di emergenza, gli interventi chirurgici, la terapia intensiva, la terapia respiratoria e altre attività cliniche. A differenza delle tradizionali tubazioni per gas industriali, i sistemi di valvole e tubazioni per gas medicali ospedalieri devono soddisfare rigorosi requisiti in termini di sicurezza, pulizia, stabilità della pressione, affidabilità, identificabilità, manutenibilità e continuità di fornitura. Un difetto di progettazione può interrompere servizi medici essenziali o creare gravi rischi per la sicurezza.

Pertanto, la progettazione di un sistema di tubazioni per gas medicali in ambito ospedaliero richiede ben più della semplice selezione di tubi e valvole adatti. Gli ingegneri devono considerare le caratteristiche di ciascun gas medicale, il consumo di gas, la pressione di esercizio, la configurazione delle tubazioni, la zonizzazione delle valvole, l'alimentazione di emergenza, la regolazione della pressione, il monitoraggio, i test e le future espansioni. Questo articolo illustra le principali considerazioni progettuali relative ai sistemi di valvole e tubazioni per gas medicali in ambito ospedaliero.


1. Comprendere i requisiti dei diversi gas medicali
Il primo passo nella progettazione di un sistema consiste nell'identificare quali gas medicali saranno forniti e dove verranno utilizzati. I gas ospedalieri più comuni includono ossigeno, aria medicale, protossido d'azoto, anidride carbonica, azoto e sistemi a vuoto. Ognuno di essi presenta requisiti operativi e applicazioni cliniche differenti.

L'ossigeno viene generalmente utilizzato nelle stanze dei pazienti, nelle sale operatorie, nelle unità di terapia intensiva, nei pronto soccorso e in altre aree cliniche. L'aria medicale può essere necessaria per i ventilatori, le apparecchiature per l'anestesia e la terapia respiratoria. Il protossido d'azoto è comunemente associato alle applicazioni anestesiologiche, mentre l'azoto può essere utilizzato per specifiche apparecchiature mediche o di laboratorio.

Poiché questi gas presentano caratteristiche fisiche e operative differenti, il sistema di gasdotti non dovrebbe essere progettato come un impianto standardizzato. Gli ingegneri devono determinare la portata richiesta, la pressione di esercizio, la caduta di pressione, la capacità di alimentazione e gli standard di connessione per ogni singolo servizio di gas.

La progettazione dovrebbe inoltre impedire la contaminazione incrociata tra diversi sistemi di gas. L'identificazione del gas, la configurazione delle connessioni, la selezione delle valvole e le procedure di collaudo devono essere attentamente controllate per ridurre il rischio di fornire il gas sbagliato a un'area clinica.

2. Selezionare i materiali appropriati per le tubazioni dei gas medicali
La scelta del materiale è uno degli aspetti più importanti nella progettazione delle condotte per il gas negli ospedali. Il materiale delle tubazioni deve garantire una resistenza meccanica sufficiente, mantenendo al contempo un'adeguata pulizia interna e resistenza alla corrosione.

I tubi in rame sono ampiamente utilizzati negli impianti per gas medicali grazie alla loro pulizia, resistenza alla corrosione, superficie interna relativamente liscia e compatibilità con numerose applicazioni di gas medicali. In alcune applicazioni, si può prendere in considerazione anche l'utilizzo di tubi in acciaio inossidabile, qualora sussistano specifici requisiti meccanici, ambientali o di pulizia.

Il materiale selezionato deve essere compatibile con il gas previsto e con le condizioni operative. Particolare attenzione deve essere prestata per l'impiego con ossigeno. I componenti utilizzati negli impianti a ossigeno devono essere puliti e maneggiati in modo appropriato per ridurre al minimo la contaminazione da olio, grasso, particelle o altri materiali combustibili.

Le dimensioni delle tubazioni devono essere determinate in base al flusso di gas calcolato, alla caduta di pressione ammissibile, alla lunghezza della condotta, ai raccordi, alle variazioni di quota e alla domanda futura prevista. Un dimensionamento eccessivo può aumentare i costi del progetto, mentre un dimensionamento insufficiente può causare un'eccessiva perdita di pressione e un'erogazione di gas inadeguata ai terminali di scarico.

3. Progettare il gasdotto in base alla domanda di gas
Un calcolo accurato della domanda è essenziale per garantire l'affidabilità degli impianti di gas medicali ospedalieri . Gli ingegneri non dovrebbero limitarsi a sommare le portate nominali di tutte le prese terminali, poiché l'utilizzo simultaneo è solitamente inferiore al massimo teorico.

Un calcolo accurato dovrebbe tenere conto del numero di unità terminali, delle caratteristiche dei reparti clinici, dei fattori di diversità, dei picchi di domanda, delle esigenze di emergenza e delle potenziali espansioni future.

Ad esempio, un'unità di terapia intensiva può avere una richiesta di ossigeno significativamente più elevata rispetto a un reparto di degenza standard. Le sale operatorie possono richiedere una domanda di gas elevata e relativamente stabile durante gli interventi chirurgici. I pronto soccorso possono registrare improvvisi aumenti della domanda durante incidenti gravi.

La condotta deve pertanto essere progettata idraulicamente in modo da mantenere una pressione adeguata anche nei punti terminali più remoti ed esigenti.

I calcoli della caduta di pressione devono includere sia i tratti rettilinei di tubazione che curve, raccordi a T, valvole, regolatori, filtri, giunti flessibili e altri raccordi. Un sistema ben progettato dovrebbe garantire una pressione stabile anche quando più reparti sono in funzione contemporaneamente.

4. Sviluppare una struttura logica della pipeline
La progettazione delle reti di distribuzione dei gas medicali in ambito ospedaliero dovrebbe basarsi sull'organizzazione funzionale della struttura. La rete principale dovrebbe generalmente seguire un percorso logico, partendo dalla fonte centrale di distribuzione del gas, raggiungendo le principali zone dell'edificio e arrivando infine ai singoli reparti clinici.

Il progetto dovrebbe ridurre al minimo la lunghezza non necessaria delle tubazioni e il numero eccessivo di raccordi, pur mantenendo l'accessibilità per l'ispezione e la manutenzione.

Le aree critiche richiedono particolare attenzione. Queste possono includere sale operatorie, unità di terapia intensiva, pronto soccorso, sale di rianimazione, reparti di maternità e altre aree in cui l'interruzione della fornitura di gas medicali potrebbe compromettere seriamente l'assistenza ai pazienti.

Il tracciato delle condotte deve essere coordinato con gli impianti elettrici, i condotti di climatizzazione, i sistemi antincendio, le condotte idriche, gli elementi strutturali e gli altri impianti dell'edificio. Ove richiesto dalle normative vigenti, devono essere garantiti adeguati livelli di separazione e protezione.

Nei casi in cui gli ospedali si sviluppano su più piani o edifici, gli ingegneri devono valutare attentamente le colonne montanti verticali, le linee di distribuzione orizzontali, le zone di pressione e le disposizioni di isolamento sezionale.

5. Utilizzare un design adeguato per la scatola delle valvole di zona.
Le valvole di zona sono essenziali per isolare singole sezioni di un sistema di gas medicali. Un sistema di valvole di zona ben progettato consente al personale di manutenzione dell'ospedale di interrompere l'erogazione del gas in una specifica area senza interrompere inutilmente l'intero edificio.

Le scatole delle valvole di zona devono essere collocate in posizioni accessibili e chiaramente identificabili. Non devono essere nascoste dietro strutture permanenti o posizionate in luoghi dove l'accesso di emergenza è difficoltoso.

Ogni valvola deve essere chiaramente etichettata con il tipo di gas e l'area servita. L'etichetta identificativa deve essere resistente e di facile lettura.

La progettazione della scatola della valvola deve inoltre prevedere spazio sufficiente per il funzionamento, l'ispezione, la manutenzione e gli interventi futuri. A seconda dei requisiti del progetto, manometri o dispositivi di monitoraggio possono essere integrati nel gruppo valvola.

La strategia di isolamento dovrebbe essere sviluppata durante la fase di progettazione iniziale, anziché essere aggiunta dopo l'installazione. Ciò contribuisce a garantire che l'ospedale possa effettuare la manutenzione mantenendo l'approvvigionamento ai reparti non interessati.

6. Selezionare valvole per gas medicali affidabili
La scelta delle valvole influisce direttamente sulla sicurezza e sull'affidabilità dell'intero sistema. Le valvole per gas medicali devono essere selezionate in base al tipo di gas, alla pressione, alla temperatura, ai requisiti di portata, al luogo di installazione e alle normative applicabili.

Tra i tipi di valvole più comuni si possono includere valvole a sfera, valvole di intercettazione, valvole di ritegno, regolatori di pressione e altri componenti specializzati. Per molte applicazioni di intercettazione, le valvole a sfera sono una soluzione ideale perché offrono un funzionamento semplice e posizioni di apertura/chiusura ben definite.

Tuttavia, la valvola deve essere idonea all'uso con gas medicali e non essere selezionata solo in base al diametro nominale del tubo. Occorre valutare la compatibilità dei materiali, i materiali di tenuta, la pressione nominale, la pulizia interna, le prestazioni in termini di tenuta e la predisposizione per l'utilizzo con ossigeno.

Per i sistemi a ossigeno, i componenti devono essere privi di olio e altri contaminanti che potrebbero creare un rischio di combustione. Pertanto, una corretta pulizia, imballaggio, stoccaggio e installazione sono altrettanto importanti quanto le specifiche meccaniche della valvola.

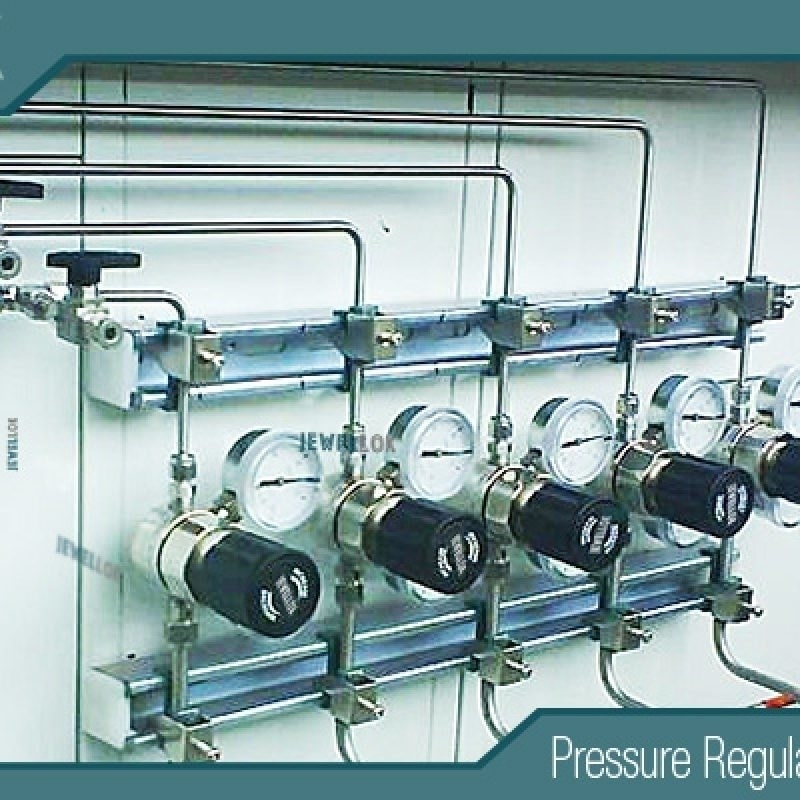

7. Garantire una regolazione affidabile della pressione
Le apparecchiature per gas medicali spesso richiedono una pressione stabile entro un intervallo operativo definito. Una pressione eccessivamente elevata o instabile può danneggiare le apparecchiature a valle, mentre una pressione insufficiente può compromettere le prestazioni delle apparecchiature cliniche.

La regolazione della pressione dovrebbe pertanto essere progettata in base alle esigenze della fonte di gas e delle apparecchiature mediche a valle.

I sistemi centralizzati di fornitura del gas possono includere apparecchiature di riduzione della pressione, sistemi di commutazione automatica, allarmi e sistemi di alimentazione di emergenza. La rete di distribuzione dovrebbe essere suddivisa in zone di pressione appropriate, ove necessario.

I manometri e i dispositivi di monitoraggio devono essere installati in posizioni strategicamente importanti, in modo che gli operatori possano identificare rapidamente le condizioni anomale.

La progettazione ingegneristica dovrebbe inoltre tenere conto delle variazioni di pressione causate dai picchi di domanda, dal cambio di fonte di approvvigionamento, dall'ampliamento delle condotte e dalle attività di manutenzione.

8. Prevedere un sistema di fornitura di gas di emergenza e di riserva
La continuità dell'approvvigionamento è un requisito fondamentale per i sistemi di gas medicali ospedalieri. Il trattamento medico non può semplicemente interrompersi perché una fonte primaria di gas è esaurita o non disponibile.

I sistemi critici dovrebbero pertanto prevedere adeguati sistemi di riserva o di fornitura di emergenza. I sistemi di ossigeno, ad esempio, possono utilizzare una combinazione di fornitura all'ingrosso, bombole a collettore, sistemi di commutazione automatica o altre configurazioni di backup approvate, a seconda delle dimensioni dell'ospedale e dei requisiti del progetto.

Il sistema di backup deve avere una capacità sufficiente per il periodo di funzionamento di emergenza richiesto. Le apparecchiature di commutazione automatica devono essere progettate per mantenere l'alimentazione senza interruzioni non necessarie.

La pianificazione delle forniture di emergenza dovrebbe tenere conto anche di interruzioni di corrente, manutenzione delle apparecchiature, esaurimento delle fonti, danni alle condutture e altre condizioni operative anomale.

9. Stabilire sistemi di monitoraggio e allarme efficaci
Un sistema di distribuzione di gas medicali in ambito ospedaliero non dovrebbe basarsi esclusivamente su valvole e tubature fisiche. I sistemi di monitoraggio e allarme forniscono agli operatori un preavviso tempestivo in caso di anomalie.

I parametri tipicamente monitorati possono includere la pressione della condotta, lo stato della fonte, lo stato della riserva e le condizioni di pressione anomale. A seconda dell'applicazione e delle normative applicabili, potrebbero essere necessari allarmi locali e centralizzati.

La posizione degli allarmi deve essere scelta in base alle esigenze operative dell'ospedale. I team di ingegneri devono coordinare i sistemi di allarme con la direzione delle strutture ospedaliere e il personale clinico, in modo che gli allarmi possano essere riconosciuti e gestiti tempestivamente.

È fondamentale identificare chiaramente l'allarme. Il personale deve essere in grado di determinare quale sistema del gas è interessato e quale area richiede attenzione.

10. Presta particolare attenzione alla pulizia
La pulizia è un requisito ingegneristico fondamentale per i sistemi di tubazioni dei gas medicali. La contaminazione all'interno di una tubazione può compromettere le prestazioni del sistema e, nel caso dell'ossigeno, introdurre ulteriori rischi per la sicurezza.

Prima dell'installazione, i tubi devono essere puliti adeguatamente. Le estremità aperte dei tubi devono essere protette durante il trasporto e l'installazione per impedire che polvere, umidità, residui di saldatura e altri contaminanti penetrino nel sistema.

Durante l'installazione, ingegneri e appaltatori devono mantenere uno stretto controllo su materiali e strumenti. I componenti destinati all'utilizzo con ossigeno devono essere maneggiati seguendo procedure appropriate.

Dopo l'installazione, la condotta deve essere sottoposta alle procedure di pulizia, lavaggio, prova di pressione, prova di tenuta e altre procedure di messa in servizio previste dalle norme applicabili.

I requisiti di pulizia dovrebbero pertanto essere integrati nell'intero ciclo di vita del progetto, anziché essere considerati un'attività di ispezione finale.

11. Progettazione per la manutenzione e l'espansione futura
Gli ospedali operano ininterrottamente, pertanto l'accessibilità per la manutenzione è di fondamentale importanza. Gli ingegneri devono progettare condotte, valvole, regolatori, punti di monitoraggio e pozzetti delle valvole in modo che la manutenzione possa essere eseguita in modo sicuro ed efficiente.

Ove possibile, l'isolamento per sezioni dovrebbe consentire alle squadre di manutenzione di isolare una porzione limitata del sistema, mantenendo al contempo il servizio agli altri reparti.

La progettazione dovrebbe anche tenere conto delle future espansioni. Gli ospedali aggiungono frequentemente nuove stanze per i pazienti, sale operatorie, apparecchiature diagnostiche o ulteriori reparti clinici. Se la struttura originaria non dispone di riserve di capacità, le future espansioni possono risultare costose e problematiche.

Pertanto, gli ingegneri dovrebbero valutare la futura domanda di gas e prevedere punti di connessione o capacità adeguate laddove giustificato dal piano di progetto.

12. Rispettare i codici e gli standard applicabili
I sistemi di gas medicali sono soggetti a rigide normative e i team di ingegneri devono identificare i codici e gli standard applicabili prima di iniziare la progettazione di dettaglio.

A seconda del paese e della località in cui si trova il progetto, i requisiti possono includere standard per l'installazione di gas medicali, normative sulle apparecchiature a pressione, requisiti antincendio, codici edilizi, normative elettriche e specifiche ingegneristiche specifiche per gli ospedali.

Per i progetti internazionali, gli ingegneri devono accertarsi attentamente che il sistema sia progettato in conformità a standard quali NFPA 99, requisiti HTM, standard ISO o altre normative nazionali e regionali applicabili.

La conformità deve riguardare non solo la condotta stessa, ma anche valvole, unità terminali, apparecchiature di alimentazione, allarmi, procedure di collaudo, etichettatura, documentazione e messa in servizio.

13. Implementare test e collaudi rigorosi
Il collaudo e la messa in servizio sono fasi essenziali nella progettazione di reti di distribuzione di gas medicali. Un sistema non dovrebbe mai essere messo in servizio clinico semplicemente perché l'installazione è stata completata.

Le prove possono includere prove di pressione, prove di tenuta, verifica delle interconnessioni, verifica dell'identificazione delle condotte, controlli della qualità del gas, controlli del funzionamento delle valvole, test degli allarmi e altre procedure richieste dalle norme applicabili.

Ogni punto di erogazione di gas medicali deve essere verificato per accertarsi che fornisca il gas corretto. Ciò è particolarmente importante perché un collegamento errato delle tubature può avere conseguenze cliniche estremamente gravi.

La documentazione di collaudo deve riportare i risultati dei test, le informazioni sulle apparecchiature, l'ubicazione delle valvole, i percorsi delle condotte, le impostazioni di pressione e altri dati pertinenti. Una documentazione accurata fornisce un valido supporto per la manutenzione e le modifiche future.


Conclusione
La progettazione ingegneristica di valvole e sistemi di tubazioni per gas medicali in ambito ospedaliero richiede un approccio globale che combini ingegneria dei fluidi, ingegneria dei materiali, gestione della sicurezza, requisiti operativi ospedalieri e conformità normativa.

Tra gli aspetti più importanti da considerare figurano calcoli accurati della domanda di gas, materiali di tubazione appropriati, layout di condotte ottimizzati, sistemi di valvole di zona affidabili, valvole per gas medicali correttamente selezionate, regolazione stabile della pressione, capacità di backup di emergenza, monitoraggio e allarmi, rigoroso controllo della pulizia, manutenibilità, possibilità di espansione futura e collaudo completo.

Un sistema di distribuzione di gas medicali ospedalieri di alta qualità non dovrebbe limitarsi a fornire gas da una fonte a un punto di prelievo. Dovrebbe garantire una distribuzione di gas sicura, pulita, stabile, identificabile, manutenibile e disponibile in modo continuativo, sia in condizioni operative normali che in situazioni di emergenza.

Per gli ospedali, la qualità ingegneristica influisce direttamente sull'affidabilità del sistema e sulla continuità dell'assistenza al paziente. Pertanto, ogni componente, dalle apparecchiature di alimentazione centralizzate e dai regolatori di pressione fino alla più piccola valvola e al raccordo terminale, deve essere selezionato, installato, testato e documentato come parte di un sistema integrato di infrastruttura per i gas medicali.
