Come funziona il meccanismo interno di scarico della pressione di un regolatore di gas argon ad alta pressione per prevenire i rischi di sovrapressione?

Come funziona il meccanismo interno di scarico della pressione di un regolatore di gas argon ad alta pressione per prevenire i rischi di sovrapressione?

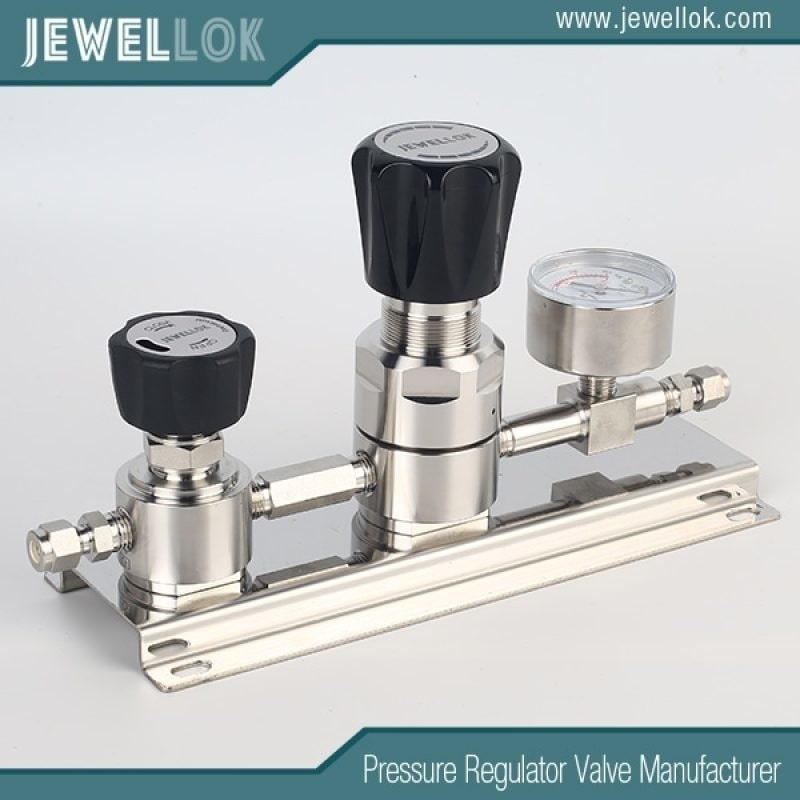

I regolatori di pressione per gas argon ad alta pressione sono dispositivi essenziali in settori che spaziano dalla saldatura e lavorazione dei metalli alla produzione di semiconduttori e ai laboratori di analisi. L'argon, un gas nobile inerte, viene immagazzinato in bombole a pressioni che spesso superano i 3,000 psi (libbre per pollice quadrato di pressione relativa), e i regolatori riducono questa pressione a livelli utilizzabili, mantenendo al contempo stabilità e sicurezza. I rischi di sovrapressione, come la rottura delle bombole, danni alle apparecchiature o persino esplosioni, rappresentano pericoli significativi se non gestiti correttamente. Il meccanismo interno di sfogo della pressione svolge un ruolo fondamentale nel mitigare questi pericoli, rilasciando automaticamente la pressione in eccesso e garantendo che il sistema rimanga entro limiti di sicurezza.

Questo articolo approfondisce il funzionamento del meccanismo di sicurezza interno nei regolatori di gas argon ad alta pressione, spiegandone il funzionamento e le capacità di prevenzione dei rischi. Esamina inoltre considerazioni progettuali critiche che ne migliorano l'affidabilità durante il funzionamento a lungo termine in condizioni difficili. Basandoci su principi tecnici e standard di settore, evidenziamo come queste caratteristiche salvaguardino i processi che coinvolgono l'argon, dove precisione e purezza sono fondamentali. La comprensione di questi aspetti è fondamentale per ingegneri, tecnici e professionisti della sicurezza al fine di selezionare e manutenere regolatori che riducano al minimo i tempi di fermo e i rischi.

I regolatori ad alta pressione per argon gestiscono tipicamente pressioni di ingresso fino a 6,000-10,000 psig, con pressioni di uscita che vanno da 0 a 500 psig o superiori nei modelli specializzati. Incorporano componenti come membrane, valvole a fungo e molle per controllare il flusso, ma il meccanismo di scarico aggiunge un ulteriore livello di protezione contro guasti come perdite dalla sede o dilatazione termica. Nel contesto dell'argon, un asfissiante ad alte concentrazioni, uno scarico affidabile previene non solo gli incidenti legati alla pressione, ma anche potenziali rilasci di gas in spazi ristretti.





Comprensione dei regolatori di gas argon ad alta pressione

Prima di esaminare il meccanismo di sicurezza, è essenziale comprendere la funzionalità principale del regolatore. Un regolatore di pressione riduce l'elevata pressione di ingresso (P1) a una pressione di uscita stabile (P2) utilizzando tre elementi chiave: il meccanismo di caricamento (ad esempio, una molla o una cupola), l'elemento sensibile (ad esempio, una membrana o un pistone) e l'elemento di controllo (ad esempio, una valvola a fungo).

In un tipico regolatore monostadio, il gas entra nella camera ad alta pressione e la molla di carico comprime il diaframma, aprendo la valvola per consentire il flusso nella camera a bassa pressione. Il diaframma rileva P2 e si bilancia con la forza della molla per mantenere l'equilibrio.

Per applicazioni con argon ad alta pressione, i regolatori utilizzano spesso corpi in acciaio inossidabile o ottone con connessioni CGA 580, garantendo compatibilità e purezza. I modelli a doppio stadio, comuni per esigenze di precisione, riducono la pressione in due fasi: il primo stadio a un livello intermedio e il secondo all'uscita finale. Ciò riduce al minimo effetti come il decadimento della caratteristica di ingresso, dove P2 aumenta al diminuire della pressione nel cilindro.

La sovrapressione può verificarsi a causa di guasti al regolatore (ad esempio, valvola bloccata), picchi di pressione in ingresso o condizioni di assenza di flusso che causano accumulo termico. Senza un sistema di sfiato, le pressioni potrebbero superare la pressione di prova del regolatore (150% della pressione nominale) o la pressione di scoppio (400% della pressione nominale), causando guasti catastrofici. Il meccanismo di sfiato interno risolve questo problema integrando le funzionalità di sfiato direttamente nel regolatore.





Come funziona il meccanismo di scarico della pressione interna

Il meccanismo interno di sicurezza nei regolatori di gas argon ad alta pressione è progettato per rilevare e ridurre automaticamente la pressione a valle in eccesso, prevenendo i rischi senza richiedere dispositivi esterni. A differenza delle valvole di sicurezza (PRV) autonome, che scaricano in atmosfera al superamento di un valore di riferimento, i meccanismi interni sono integrati nel regolatore per una protezione compatta e integrata.



Operazione principale
In molti regolatori, il meccanismo di sfiato funziona tramite sistemi di autosfiato o di sfiato a cattura. In una configurazione di autosfiato, quando la pressione a valle (P2) supera il setpoint, a causa di creep (lento aumento di pressione dovuto a perdite dalla sede) o di blocco (aumento di pressione a portata zero), la membrana si flette verso l'alto, aprendo una valvola secondaria o una porta nel cappello. Questo scarica il gas in eccesso attraverso il foro di sfiato del regolatore, riducendo P2 fino al ripristino dell'equilibrio. Per l'argon, questo sfiato è sicuro in quanto inerte, ma nei sistemi a fondo cieco (nessun flusso a valle), previene accumuli che potrebbero danneggiare manometri o linee.

Lo sfiato con cattura aumenta la sicurezza indirizzando il gas sfiatato attraverso una porta separata verso un luogo sicuro, ideale per ambienti interni o pericolosi. È dotato di un coperchio posizionabile (ruotabile di 360 gradi) e spesso di una membrana collegata, in cui lo stelo della valvola è collegato meccanicamente alla membrana. Se P2 aumenta, la membrana tira lo stelo contro la sede, comprimendo i contaminanti e ottenendo una chiusura positiva durante lo sfiato del gas in eccesso. Ciò riduce al minimo le perdite e protegge la membrana dalla rottura.

Le valvole di sicurezza interne (IRV) sono un altro tipo comune, integrate nel corpo del regolatore. Si aprono quando P2 supera il punto di regolazione del regolatore più la pressione di blocco, consentendo al gas di fuoriuscire attraverso lo sfiato. Lo scarico inizia in base all'intervallo della molla di sicurezza, con una capacità che dipende dalla pressione di ingresso, dalle dimensioni dell'orifizio e dalle dimensioni dello sfiato. Ad esempio, in un regolatore impostato a 50 psig, la IRV potrebbe attivarsi a 60 psig, sfiatando fino a quando la pressione non scende.

Nei regolatori a doppio stadio, la valvola di sicurezza può essere utilizzata tra gli stadi. In caso di perdite dalla valvola del primo stadio, la pressione intermedia aumenta e le valvole di sicurezza si attivano per prevenire sovraccarichi e potenziali esplosioni. Questo è fondamentale per l'argon ad alta pressione, dove le bombole possono raggiungere i 6,000 psig.



Equilibrio e attivazione della forza
Il meccanismo si basa sull'equilibrio delle forze: la pressione a valle agisce sulla parte inferiore della membrana, opponendosi al carico della molla. Quando P2 supera il valore di riferimento, la forza supera la molla, deflettendo la membrana e aprendo il percorso di scarico. La valvola si apre in modo proporzionale, con pressioni di apertura/chiusura entro ±2% del valore di riferimento per garantire la massima precisione. A differenza delle valvole di sicurezza a scatto che si aprono completamente, i meccanismi interni regolano la portata per uno scarico controllato, evitando instabilità.

Per i regolatori di argon, il test di tenuta all'elio garantisce bassi tassi di perdita (ad esempio, <1×10^-9 atm cc/sec He), prevenendo sfiati involontari. Il processo è automatico e autoripristinante, non richiedendo alcun intervento manuale a meno che non persistano problemi di fondo come la contaminazione.





Prevenzione dei rischi di sovrapressione

Il meccanismo interno di sfiato della pressione contrasta direttamente i rischi di sovrapressione, mantenendo l'integrità del sistema e proteggendo personale e apparecchiature. La sovrapressione nei sistemi ad argon può derivare da malfunzionamenti del regolatore, come il guasto di una valvola a fungo che consente la piena pressione di ingresso a valle, o da fattori esterni come l'aumento della temperatura che causa l'espansione del gas nei sistemi chiusi.



Scenari di mitigazione dei rischi
In caso di guasto completamente aperto, in cui l'elemento di controllo rimane aperto, il meccanismo di sicurezza scarica una quantità di gas equivalente alla portata massima del regolatore ad alta pressione di ingresso, limitando l'accumulo a livelli di sicurezza (ad esempio, <10 psig oltre il punto di regolazione). Per le bombole di argon a 3,000 psig, questo impedisce alle linee a valle di superare la loro MAOP, evitando rotture.

L'espansione termica in condizioni di assenza di flusso (ad esempio, valvole bloccate) può aumentare la pressione di 0.8 pollici di acqua per °F, ma la valvola di sfiato si attiva per sfiatare gradualmente, impedendo che la deformazione si estenda a livelli pericolosi. Nei laboratori che utilizzano l'argon per la cromatografia, questo garantisce una pressione costante senza il rischio di danneggiare gli strumenti.

Il meccanismo affronta anche gli effetti del decadimento della pressione di ingresso: al diminuire della pressione nel cilindro, i regolatori monostadio possono aumentare P2, ma la valvola di sicurezza sfiata qualsiasi eccesso, mantenendo la sicurezza. Nelle configurazioni a doppio stadio, la valvola di sicurezza interstadio impedisce che i guasti del primo stadio sovraccarichino il secondo stadio.

I vantaggi includono un'elevata affidabilità (minore probabilità di intasamento), un sistema di allarme automatico tramite sfiato (che segnala eventuali problemi) e un rapporto costo-efficacia inferiore rispetto alle valvole di sicurezza esterne. Tuttavia, nelle aree popolate, lo sfiato captato riduce il rumore e i rischi di fuoriuscita di gas. Nel complesso, mantiene i sistemi operativi in ​​caso di guasti, a differenza dei dispositivi di blocco che isolano l'alimentazione.

In contesti specifici dell'argon, come la saldatura, la riduzione previene l'instabilità dell'arco dovuta a picchi di pressione, mentre nei semiconduttori salvaguarda la purezza riducendo al minimo i rilasci incontrollati.





Considerazioni progettuali per l'affidabilità in caso di funzionamento ad alta pressione a lungo termine

Garantire l'affidabilità del meccanismo di sicurezza nel lungo periodo richiede una progettazione accurata, con particolare attenzione ai materiali, alla stabilità e alla manutenzione. Il regolatore di pressione per gas argon ad alta pressione deve resistere a cicli di fluttuazioni di pressione, potenziali contaminanti e stress ambientali per anni.



Materiali e costruzione
La selezione dei materiali è fondamentale: membrane e corpi in acciaio inossidabile (ad esempio, 316L) resistono alla corrosione e alla fuoriuscita di gas, essenziali per le elevate esigenze di purezza dell'argon (≥99.995%). Le guarnizioni metallo-metallo garantiscono prestazioni a prova di perdite, superiori agli elastomeri degradabili. La costruzione in barre riduce il volume interno, riducendo al minimo gli spazi morti e l'assorbimento di umidità durante la sostituzione del cilindro. Per pressioni elevate (fino a 10,000 psig), i modelli con sensore a pistone con O-ring e anelli di supporto gestiscono le forze, mentre le membrane vincolate migliorano la tenuta comprimendo i detriti. Rivestimenti come Siltride o Silcolloy migliorano la resistenza alla corrosione, prolungando la durata in ambienti difficili. Il test di tenuta all'elio certifica l'integrità, con portate inferiori a 1×10^-9 atm cc/sec, garantendo l'assenza di perdite a lungo termine.



Metriche di staging e prestazioni
I regolatori a doppio stadio offrono un'affidabilità superiore riducendo gli effetti di decadimento in ingresso (ad esempio, un aumento di 0.1 psig per ogni caduta di 100 psig) rispetto ai regolatori a singolo stadio (7 psig/100 psig). Questa stabilità impedisce frequenti attivazioni della valvola di sicurezza, prolungando la durata dei componenti. Le valvole principali bilanciate riducono al minimo il carico sulla sede ad alte pressioni, consentendo orifizi più grandi senza usura eccessiva. I parametri chiave includono lo droop (caduta di pressione in uscita con la portata, minimizzata dai cappelli a basso droop), il lockup (aumento a portata zero, <2% del setpoint) e la ripetibilità (ritorno costante al setpoint). Il boost Venturi compensa lo droop ad alte portate, migliorando le prestazioni a lungo termine.



Stabilità e resistenza alle vibrazioni
I progetti devono evitare risonanze: armoniche (sibilo non distruttivo dovuto alla vibrazione del diaframma ad alta P1/bassa P2) o idrauliche (vibrazioni distruttive dovute a scarsa lubrificazione). Lo smorzamento bilancia la velocità di risposta e la stabilità, prevenendo oscillazioni. I regolatori pilotati offrono precisione ma una risposta più lenta; quelli a molla offrono velocità per carichi dinamici.



Manutenzione e fattori ambientali
Un piano di manutenzione è fondamentale: controlli giornalieri delle perdite, ispezioni mensili, pulizia trimestrale, sostituzione annuale delle guarnizioni con ricambi originali. Il dimensionamento tiene conto della portata massima, delle pressioni di ingresso/uscita, della temperatura (da -40 °F a 165 °F) e della compatibilità con i fluidi. Per un utilizzo a lungo termine, i filtri prevengono le ostruzioni e i tratti rettilinei delle tubazioni (≥6 diametri) garantiscono la stabilità.

I modelli riscaldati impediscono il raffreddamento Joule-Thomson in argon ad alto flusso, evitando la condensa. In ambienti ad alta vibrazione come quello aerospaziale, materiali robusti e valvole bilanciate garantiscono l'affidabilità.





Conclusione

Il meccanismo di scarico della pressione interna nei regolatori di gas argon ad alta pressione, tramite sfiato, membrane collegate e valvole di intercettazione (IRV), previene efficacemente i rischi di sovrapressione scaricando automaticamente la pressione in eccesso, proteggendo da rotture e perdite. Considerazioni progettuali come la costruzione in acciaio inossidabile, il doppio stadio e i rigorosi test garantiscono l'affidabilità nel funzionamento a lungo termine, riducendo al minimo l'usura e l'instabilità. Poiché le industrie richiedono una maggiore precisione, i progressi nei materiali e il monitoraggio intelligente miglioreranno ulteriormente questi sistemi. Una selezione e una manutenzione adeguate sono fondamentali per sfruttare queste caratteristiche, garantendo una gestione dell'argon sicura ed efficiente.
